Xy Lanh AirTAC TN10X40S Phi 10 Hành Trình 40

Giới thiệu xy lanh AirTAC TN10X40S

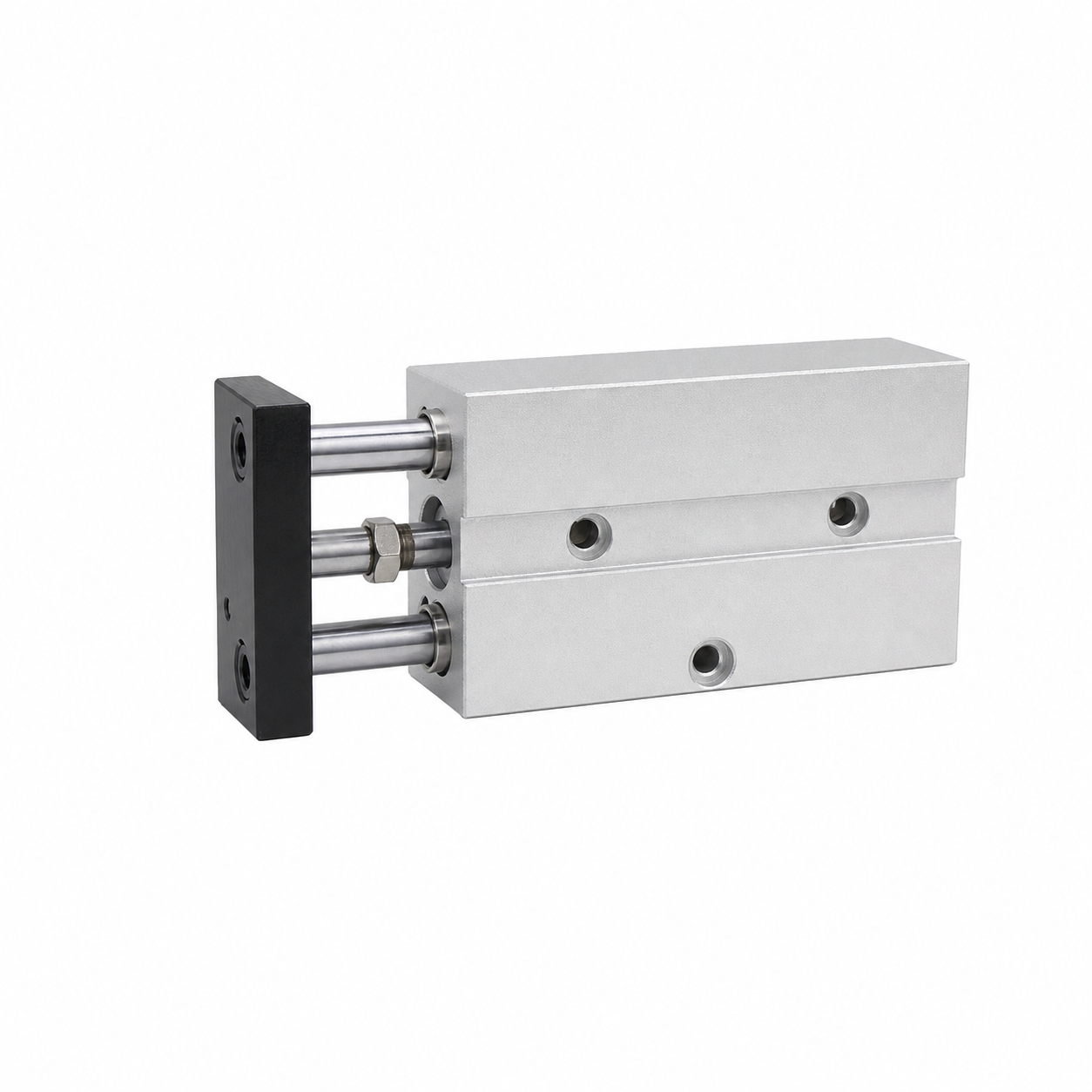

AirTAC TN10X40S là xy lanh khí nén hai ty dẫn hướng, đường kính piston 10 mm và hành trình 40 mm. Hai ty song song liên kết với bàn gá phía trước giúp giảm xoay và ổn định hướng chuyển động, phù hợp cho cơ cấu đẩy, chặn hoặc định vị tải nhẹ trong máy tự động.

Dòng TN có cấu hình nam châm tiêu chuẩn; ký hiệu S trong model xác nhận khả năng lắp cảm biến vị trí. Tuy nhiên, dòng hàng này không ghi kèm cảm biến nên trang sản phẩm không mặc định cộng thêm CMSJ/DMSJ vào phạm vi cung cấp.

Giải mã model TN10X40S

• TN: xy lanh hai ty dẫn hướng, tác động kép.
• 10: đường kính piston 10 mm.
• 40: hành trình làm việc 40 mm.
• S: có nam châm piston để sử dụng cảm biến vị trí.

Thông số kỹ thuật đã xác minh

Ưu điểm của TN10X40S

• Kích thước nhỏ, phù hợp đồ gá và máy có không gian hạn chế.
• Hai ty dẫn hướng giúp bàn trước hạn chế xoay trong quá trình tiến lùi.
• Hành trình 40 mm đủ cho nhiều thao tác cấp, chặn hoặc đẩy tải nhẹ.
• Có nhiều lỗ gá trên thân và bàn trước, thuận tiện bố trí theo hướng máy.
• Cơ cấu chặn trước cho phép giảm hành trình khoảng 0–5 mm.
• Piston có nam châm, sẵn sàng bổ sung cảm biến khi hệ thống cần phản hồi vị trí.

Ứng dụng phù hợp

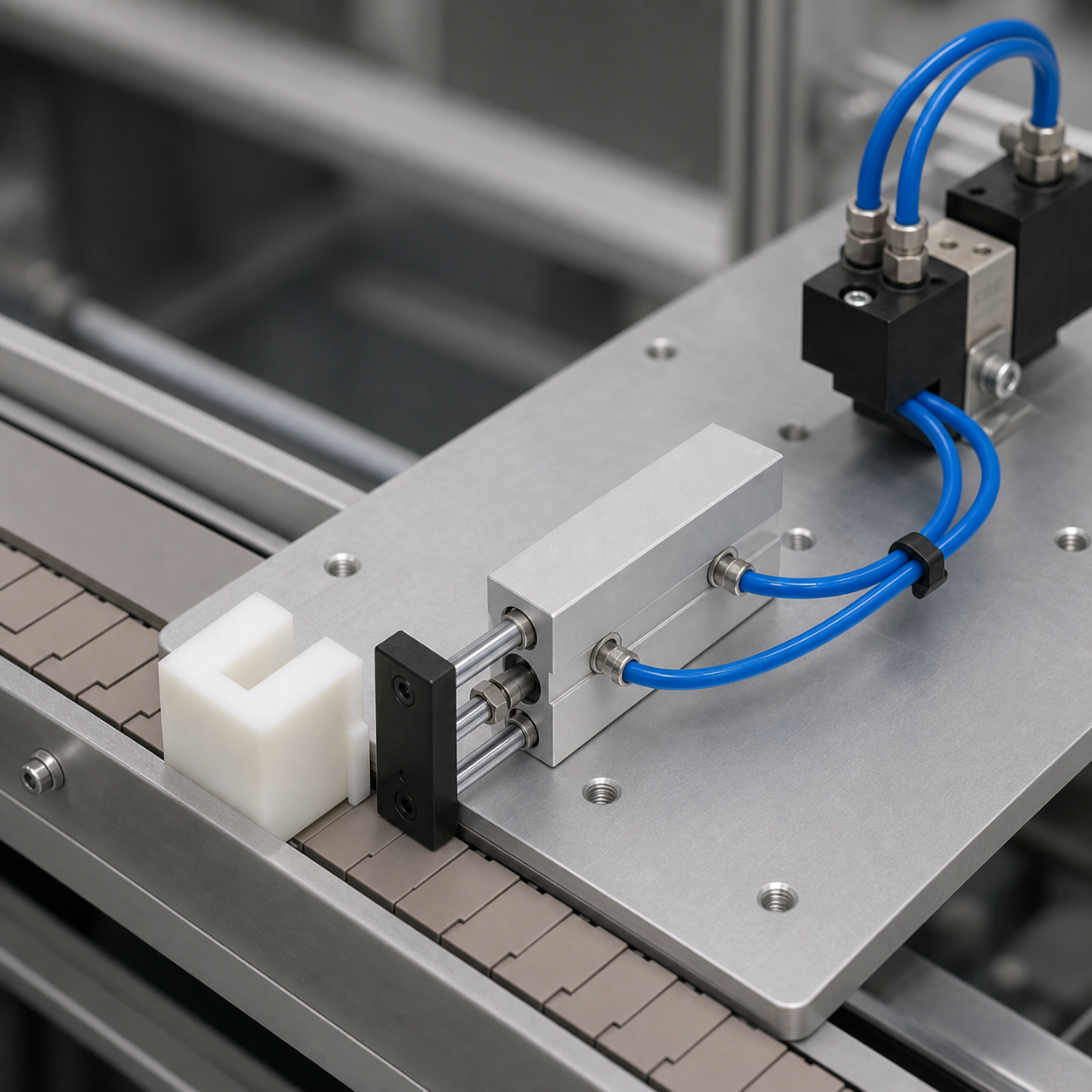

TN10X40S thường được xem xét cho cơ cấu chặn sản phẩm nhỏ, đẩy linh kiện, đóng mở cửa chắn nhẹ, đưa đầu đo vào vị trí, định vị phôi hoặc gạt sản phẩm trên băng tải nhỏ. Bàn trước có thể gắn cữ nhựa, ngón đẩy hoặc gá công nghệ nhẹ.

Mặc dù có hai ty dẫn hướng, tải và mô-men vẫn phải nằm trong giới hạn cho phép. Không nên gắn tải nặng lệch xa tâm bàn trước hoặc dùng xy lanh thay cho bàn trượt chính xác.

Cách chọn đúng

1. Xác nhận phi 10 có đủ lực tại áp suất khí thực tế.
2. Kiểm tra hành trình 40 mm và tổng chiều dài khi bàn trước duỗi hết.
3. Tính khối lượng tải, khoảng cách lệch tâm và mô-men tác động lên hai ty.
4. Đối chiếu cổng khí M5 × 0.8 với đầu nối ống đang sử dụng.
5. Xác nhận có cần cảm biến cho vị trí thu, duỗi hoặc cả hai hay không.
6. Kiểm tra hướng lắp và không gian bảo trì cơ cấu vít chặn trước.

Hướng dẫn lắp đặt và vận hành

• Lắp thân lên bề mặt phẳng, siết đều các vít để tránh vặn xoắn thân.
• Gắn tải cân đối trên bàn trước, hạn chế lực ngang và mô-men quá lớn.
• Lắp van tiết lưu tại hai cổng M5 để điều chỉnh tốc độ tiến và lùi.
• Điều chỉnh vít chặn trước từng bước nhỏ rồi khóa chắc sau khi hoàn tất.
• Nếu lắp cảm biến, chạy thử nhiều chu kỳ để xác nhận điểm chuyển mạch ổn định.
• Khóa nguồn khí và xả áp hoàn toàn trước khi tháo lắp hoặc bảo trì.

Câu hỏi thường gặp

TN10X40S có phải xy lanh tác động kép không?

Có. Xy lanh dùng khí nén cho cả chiều tiến và chiều lùi.

TN10X40S có chống xoay không?

Hai ty dẫn hướng giúp hạn chế xoay; sai số chống xoay tham khảo của cỡ phi 10 khoảng ±0,4° tại vị trí thu.

Cổng khí của TN10X40S là bao nhiêu?

Cỡ phi 10 sử dụng cổng M5 × 0.8 theo catalog TN hiện hành.

Sản phẩm có sẵn cảm biến không?

Ký hiệu S cho biết piston có nam châm, nhưng dòng hàng này không ghi cảm biến đi kèm. Cần chọn CMSJ hoặc DMSJ riêng nếu hệ thống yêu cầu tín hiệu vị trí.

Có thể tăng hành trình vượt 40 mm bằng vít chỉnh không?

Không. Vít chặn chỉ dùng để giảm hành trình danh định khoảng 0–5 mm, không tăng quá 40 mm.

Liên hệ tư vấn và báo giá

Ánh Dương hỗ trợ kiểm tra lực, tải, mô-men, đầu nối và cảm biến phù hợp. Xem thêm vật tư khí nén hoặc liên hệ Ánh Dương để gửi ảnh nhãn và bản vẽ máy.
