Xy Lanh AirTAC SDA20X40S Kèm Cảm Biến CMSJ
AirTAC SDA20X40S là xy lanh compact tác động kép, phi 20 mm, hành trình 40 mm, piston có nam châm; kèm cảm biến CMSJ theo quy cách cần xác nhận. Giá: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246
Giới thiệu xy lanh AirTAC SDA20X40S kèm cảm biến CMSJ

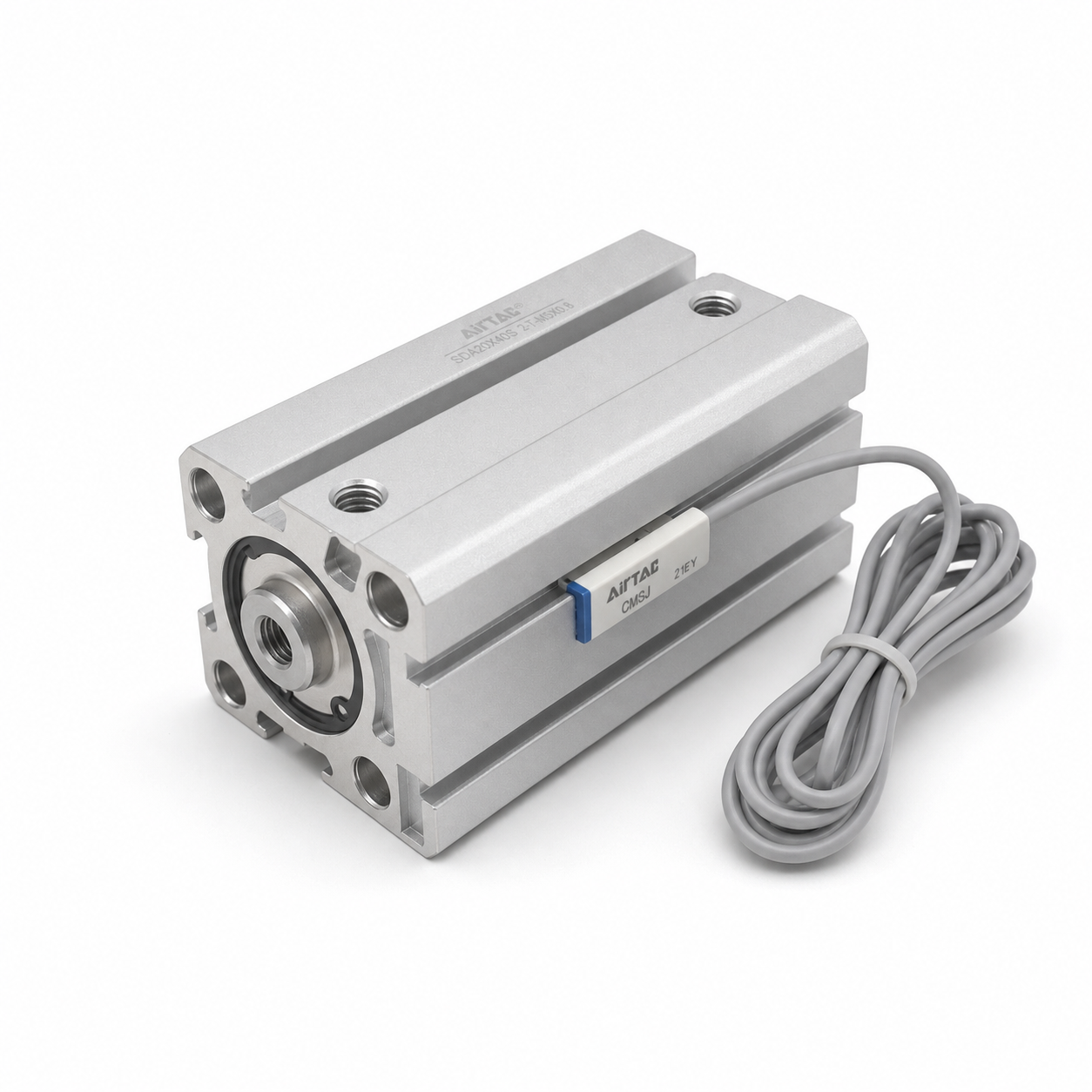

AirTAC SDA20X40S là xy lanh khí nén compact tác động kép, đường kính piston 20 mm và hành trình 40 mm. Thân nhôm dạng mỏng giúp tiết kiệm chiều dài lắp đặt; piston có nam châm để phát hiện vị trí bằng cảm biến gắn trong rãnh ngoài thân. Cấu hình phù hợp cho cơ cấu chặn, ép, đẩy hoặc định vị trong máy đóng gói, lắp ráp và tự động hóa có không gian hạn chế.
Yêu cầu mua hàng ghi CMSJ-1. Đây chưa phải mã đặt hàng đầy đủ theo cấu trúc AirTAC. Nhiều khả năng số 1 thể hiện số lượng một cảm biến, nhưng vẫn cần xác nhận; hậu tố tiêu chuẩn như CMSJ-020 mới cho biết chiều dài dây 2 m. Vì vậy sản phẩm được mô tả là SDA20X40S kèm cảm biến CMSJ theo quy cách cần đối chiếu trước khi giao.
Giải mã model SDA20X40S
- SDA: dòng xy lanh compact/siêu mỏng, tác động kép.
- 20: đường kính piston 20 mm.
- 40: hành trình làm việc 40 mm.
- S: piston có nam châm, dùng được với cảm biến vị trí.
Thông số kỹ thuật đã xác minh
| Thương hiệu | AirTAC |
|---|---|
| Model xy lanh | SDA20X40S |
| Dòng sản phẩm | SDA – compact/ultra-thin cylinder |
| Kiểu tác động | Tác động kép |
| Đường kính piston | 20 mm |
| Hành trình | 40 mm |
| Nam châm piston | Có, ký hiệu S |
| Ren đầu cần | Ren trong M5 × 0.8 |
| Cổng khí | M5 × 0.8 |
| Môi chất | Khí nén sạch, lọc khoảng 40 μm hoặc tốt hơn |
| Dải áp suất làm việc | 0,15–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ làm việc tham khảo | -20 đến 70 °C |
| Tốc độ piston tham khảo | 30–500 mm/s |
| Giảm chấn | Đệm chống va chạm cố định |
| Vật liệu chính | Thân hợp kim nhôm xử lý cứng; cần piston thép S45C mạ crom cứng |
| Cảm biến | CMSJ kiểu J, reed hai dây; hậu tố chiều dài dây cần xác nhận |
| Giá bán | Liên hệ |
Thông tin cảm biến CMSJ cần lưu ý
CMSJ thuộc dòng cảm biến từ CMS dạng reed hai dây, lắp trực tiếp vào rãnh ngoài của xy lanh SDA. Thông số tham khảo của dòng CMS loại phổ thông gồm điện áp 5–240 V AC/DC, dòng chuyển mạch tối đa 100 mA và tải tối đa 10 W. Việc đấu dây phải căn cứ đúng nhãn cảm biến, tải điều khiển và sơ đồ của hệ thống.
Nếu mã đầy đủ là CMSJ-020, dây ra trực tiếp dài 2 m. Các hậu tố khác có thể chỉ chiều dài dây hoặc kiểu đầu nối khác, do đó không được tự thay thế khi chưa xác nhận.
Ưu điểm nổi bật
- Thân compact giúp giảm chiều dài tổng thể so với xy lanh tiêu chuẩn cùng hành trình.
- Kết cấu tác động kép chủ động cả hành trình đi và về.
- Piston có nam châm và rãnh cảm biến tích hợp, thuận tiện lấy tín hiệu vị trí.
- Thân nhôm được xử lý bề mặt tăng độ bền và khả năng chống mài mòn.
- Ren đầu cần M5 × 0.8 hỗ trợ kết nối đồ gá nhỏ gọn.
- Nhiều lỗ gá trên thân cho phép bố trí linh hoạt trên bệ máy.
Ứng dụng phù hợp

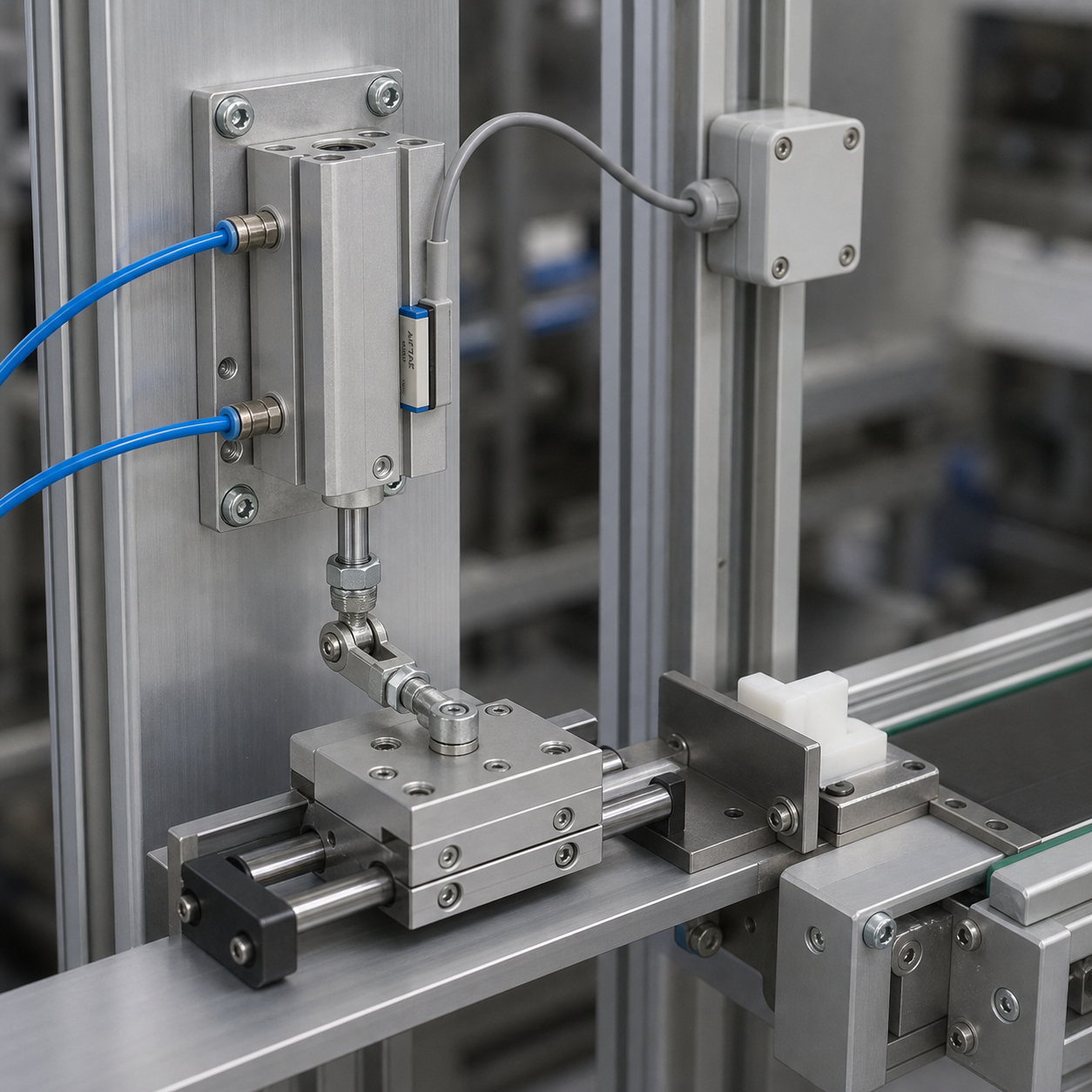

SDA20X40S thường được xem xét cho cơ cấu chặn sản phẩm trên băng tải, đẩy phôi, kẹp phụ, đóng mở cửa nhỏ, ép nhãn, định vị chi tiết hoặc dịch chuyển 40 mm trong máy đóng gói và máy lắp ráp. Khi tải có mô-men hoặc lực ngang, cần dùng ray dẫn hướng, bạc trượt hoặc cơ cấu dẫn hướng riêng; không để cần piston trực tiếp chịu tải ngang.
Cách chọn đúng trước khi đặt hàng
- Xác nhận đường kính 20 mm và hành trình 40 mm có đáp ứng lực và quãng chạy.
- Kiểm tra chiều dài tổng thể, hướng lắp và vị trí lỗ gá trên thân.
- Đối chiếu ren trong M5 × 0.8 của đầu cần với khớp nối hoặc đồ gá.
- Kiểm tra cổng khí M5 × 0.8 và loại đầu nối ống đang sử dụng.
- Xác nhận mã đầy đủ của CMSJ, số lượng, chiều dài dây và điện áp tải.
- Tính lực theo áp suất thực tế và áp dụng hệ số an toàn cho cơ cấu máy.
Hướng dẫn lắp đặt và sử dụng
- Cấp khí đã lọc sạch; lắp van tiết lưu tại hai cổng khí để điều chỉnh tốc độ ổn định.
- Căn thẳng trục giữa cần piston và tải, ưu tiên khớp nối nổi nếu có sai số lắp.
- Siết thân xy lanh đều qua các lỗ gá, tránh làm biến dạng bề mặt lắp.
- Trượt CMSJ trong rãnh đến đúng điểm chuyển mạch, sau đó cố định theo hướng dẫn.
- Không kéo căng hoặc bẻ gập dây cảm biến tại đầu ra; tránh nhiệt, dầu và cạnh sắc.
- Ngắt điện, khóa nguồn khí và xả áp trước khi tháo lắp hoặc bảo trì.
Câu hỏi thường gặp
SDA20X40S có phải xy lanh compact tác động kép không?
Có. Model này thuộc dòng SDA compact, dùng khí nén cho cả chiều tiến và chiều lùi.
Ký hiệu S cho biết điều gì?
S cho biết piston có nam châm, cho phép dùng cảm biến CMSJ để phát hiện vị trí.
CMSJ-1 có phải mã hoàn chỉnh của AirTAC không?
Chưa đủ cơ sở để coi đây là mã hoàn chỉnh. Cần xác nhận số 1 là số lượng hay ký hiệu nội bộ; mã tiêu chuẩn thường có hậu tố như CMSJ-020 để chỉ dây 2 m.
Cảm biến CMSJ có đấu trực tiếp vào PLC được không?
Chỉ đấu sau khi kiểm tra điện áp đầu vào, kiểu tải, dòng chuyển mạch và sơ đồ của PLC. CMSJ là cảm biến reed hai dây nên cách đấu khác cảm biến ba dây NPN/PNP.
SDA20X40S có chịu được tải ngang không?
Cần piston không nên chịu tải ngang đáng kể. Nếu tải có mô-men hoặc trượt trên bề mặt, nên bố trí ray dẫn hướng riêng.
Liên hệ tư vấn và báo giá
Ánh Dương hỗ trợ đối chiếu model, lực làm việc, kiểu gá và mã cảm biến trước khi báo giá. Xem thêm vật tư khí nén hoặc liên hệ Ánh Dương để gửi ảnh nhãn, bản vẽ và yêu cầu vận hành.
