Xy Lanh AirTAC MA32X320SCALB Kèm DMSG-2

Giới thiệu xy lanh AirTAC MA32X320SCALB kèm DMSG-2

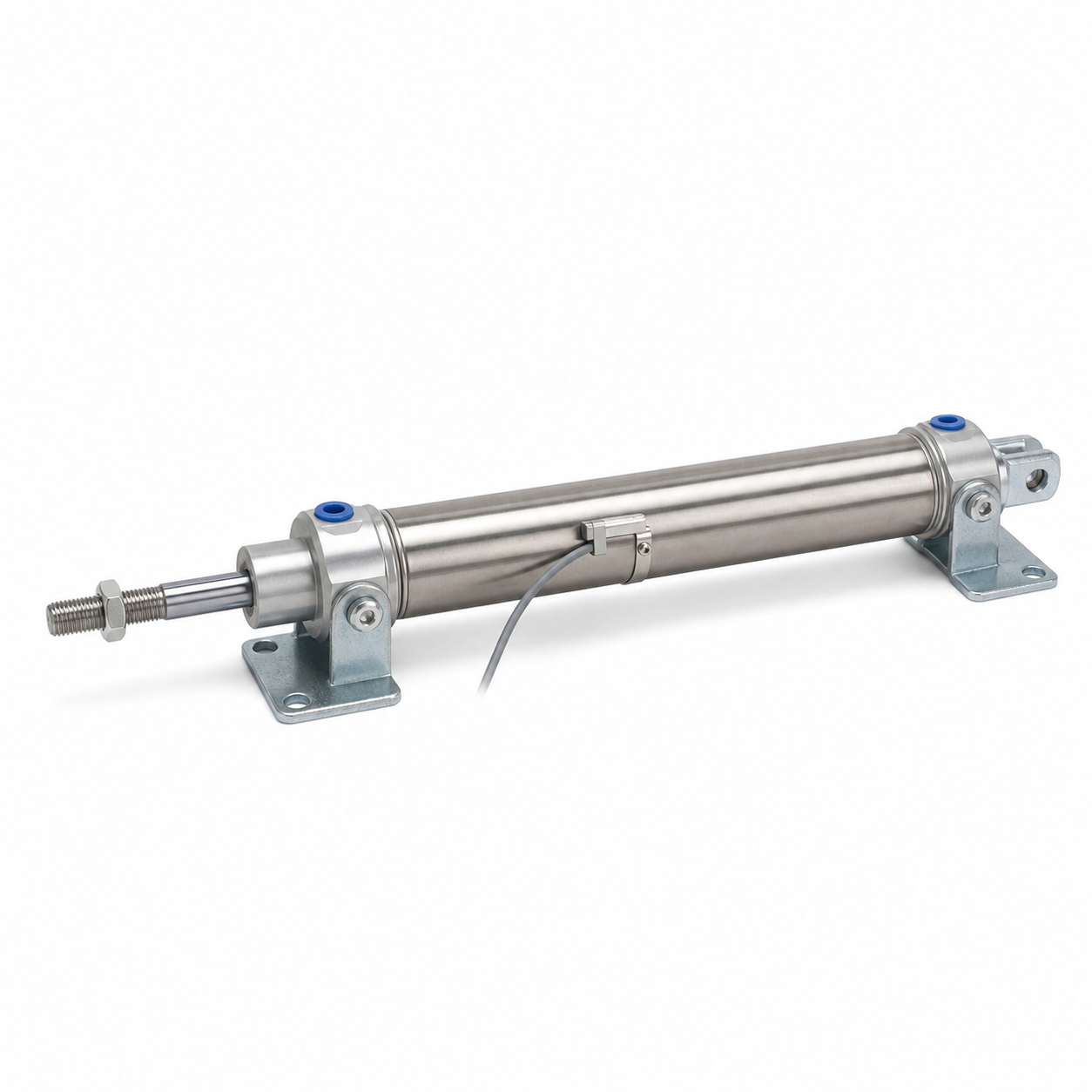

AirTAC MA32X320SCALB là xy lanh khí nén thân tròn inox thuộc dòng MA, đường kính piston 32 mm và hành trình 320 mm. Cấu hình này dùng cơ cấu tác động kép, có nam châm trên piston để nhận tín hiệu vị trí, đuôi kiểu CA và bộ chân đế LB. Sản phẩm phù hợp cho các cơ cấu đẩy, kéo, cấp phôi hoặc dịch chuyển tuyến tính cần thân xy lanh gọn nhưng hành trình dài.

Mã đi kèm DMSG-2 trong yêu cầu mua hàng được hiểu là cảm biến từ DMSG loại hai dây. Tuy nhiên, hậu tố đầy đủ xác định chiều dài dây chưa được thể hiện rõ; vì vậy cần đối chiếu nhãn hoặc xác nhận lại trước khi giao. Nếu quy cách là DMSG-020 thì chiều dài dây là 2 m.

Giải mã model MA32X320SCALB

• MA: dòng xy lanh mini thân tròn inox, tác động kép.
• 32: đường kính piston 32 mm.
• 320: hành trình làm việc 320 mm.
• S: piston có nam châm để sử dụng cảm biến từ.
• CA: kiểu đuôi xoay/pivot ở nắp sau.
• LB: bộ chân đế lắp dọc trục để cố định xy lanh lên bệ máy.

Thông số kỹ thuật đã xác minh

Lưu ý: Lực đẩy và lực kéo thực tế phụ thuộc áp suất khí, diện tích piston, tổn thất ma sát và hệ số an toàn của máy. Không nên chọn xy lanh chỉ theo đường kính và hành trình.

Ưu điểm nổi bật

• Thân ống inox tròn gọn, phù hợp không gian lắp đặt hạn chế.
• Hành trình 320 mm đáp ứng cơ cấu dịch chuyển dài hơn các cấu hình MA tiêu chuẩn ngắn.
• Piston có nam châm giúp giám sát vị trí bằng cảm biến DMSG.
• Đuôi CA hỗ trợ liên kết xoay, giúp giảm sai lệch góc nhỏ tại điểm gá.
• Chân LB tạo bề mặt gá chắc chắn lên khung máy.
• Kết cấu tác động kép chủ động cả chiều đi và chiều về.

Ứng dụng phù hợp

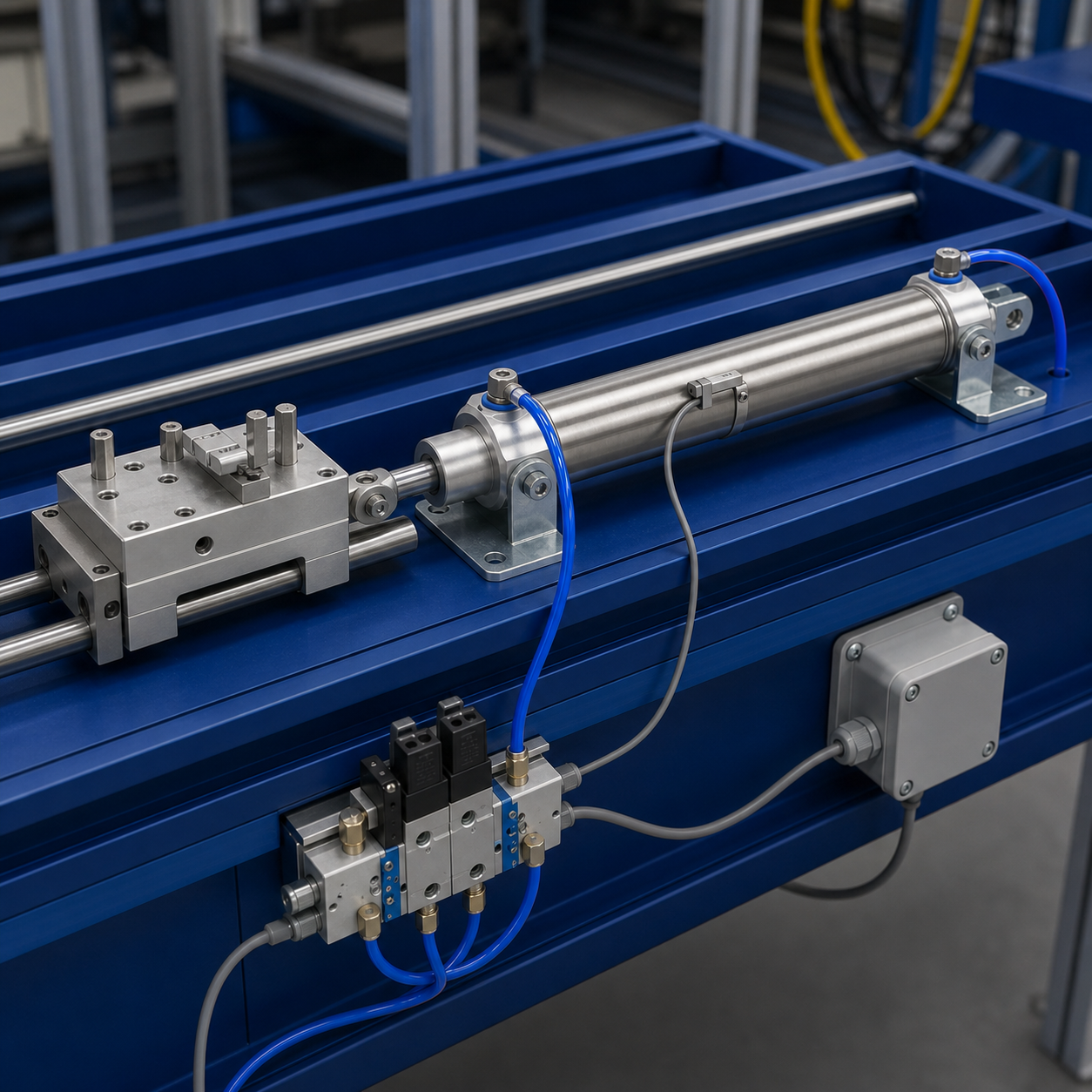

Xy lanh AirTAC MA32X320SCALB thường được xem xét cho cơ cấu đẩy sản phẩm, cấp phôi, đóng mở cửa chắn, định vị bàn trượt, gạt chi tiết và các cụm tự động hóa cần hành trình 320 mm. Với hành trình dài, tải phải được dẫn hướng bằng ray trượt hoặc bạc dẫn hướng riêng; cần piston không được dùng thay cho thanh dẫn hướng.

Trong một hệ thống hoàn chỉnh, hai cổng khí được nối với van đảo chiều và van tiết lưu; cảm biến DMSG gửi tín hiệu vị trí về PLC hoặc mạch điều khiển. Vị trí lắp cảm biến cần được tinh chỉnh theo điểm chuyển mạch thực tế của piston.

Cách chọn đúng trước khi đặt hàng

1. Xác nhận chính xác đường kính 32 mm và hành trình 320 mm.
2. Tính lực đẩy/kéo theo áp suất vận hành, sau đó áp dụng hệ số an toàn phù hợp.
3. Kiểm tra tổng chiều dài lắp đặt và không gian khi cần piston vươn hết hành trình.
4. Xác nhận kiểu gá CA và bộ chân LB có phù hợp kết cấu máy hiện hữu.
5. Kiểm tra ren cổng khí PT1/8 và ren đầu cần M10 × 1.25 với phụ kiện đang dùng.
6. Xác nhận hậu tố đầy đủ của cảm biến DMSG, chiều dài dây và kiểu đấu nối.

Hướng dẫn lắp đặt và sử dụng

• Dùng khí nén sạch, lọc tối thiểu khoảng 40 μm theo khuyến nghị của dòng MA.
• Căn đồng trục giữa cần piston và cơ cấu tải; không ép lệch tâm hoặc tạo tải ngang lên cần.
• Với hành trình 320 mm, nên dùng ray dẫn hướng độc lập cho bàn trượt hoặc tải chuyển động.
• Lắp van tiết lưu để điều chỉnh tốc độ, tránh va đập mạnh ở cuối hành trình.
• Cố định dây cảm biến cách xa cạnh sắc, nguồn nhiệt và vùng có chuyển động kéo căng.
• Ngắt nguồn khí và xả áp hoàn toàn trước khi tháo lắp hoặc bảo trì.

Câu hỏi thường gặp

MA32X320SCALB có phải xy lanh tác động kép không?

Có. Dòng MA trong cấu hình này là xy lanh tác động kép, sử dụng khí nén cho cả hành trình đi và về.

Ký hiệu S trong model có ý nghĩa gì?

Ký hiệu S cho biết piston có nam châm, cho phép dùng cảm biến từ để phát hiện vị trí.

DMSG-2 có phải là hai cảm biến không?

Không nên tự hiểu như vậy. Trong yêu cầu này, DMSG-2 được xử lý thận trọng là cảm biến DMSG loại hai dây. Số lượng và hậu tố chiều dài dây cần được xác nhận trên chứng từ hoặc nhãn hàng trước khi giao.

Xy lanh hành trình 320 mm có cần ray dẫn hướng không?

Nên có nếu tải có khả năng tạo mô-men hoặc lực ngang. Ray dẫn hướng giúp tải chuyển động thẳng và bảo vệ bạc dẫn hướng, phớt cùng cần piston.

Có thể thay bằng xy lanh MA32 hành trình khác không?

Chỉ thay khi tổng chiều dài lắp, quãng chạy, lực làm việc, kiểu gá, vị trí cổng khí và cảm biến đều đáp ứng thiết kế máy.

Liên hệ tư vấn và báo giá

Ánh Dương hỗ trợ đối chiếu model, kiểu gá và quy cách cảm biến trước khi báo giá. Xem thêm nhóm vật tư khí nén hoặc liên hệ Ánh Dương để gửi ảnh nhãn, bản vẽ và yêu cầu tải thực tế.
