Vòng bi NTN 6906ZZ/5K 30x47x9 mm – Vòng bi mỏng hai nắp chắn

Giới thiệu vòng bi NTN 6906ZZ/5K 30x47x9 mm

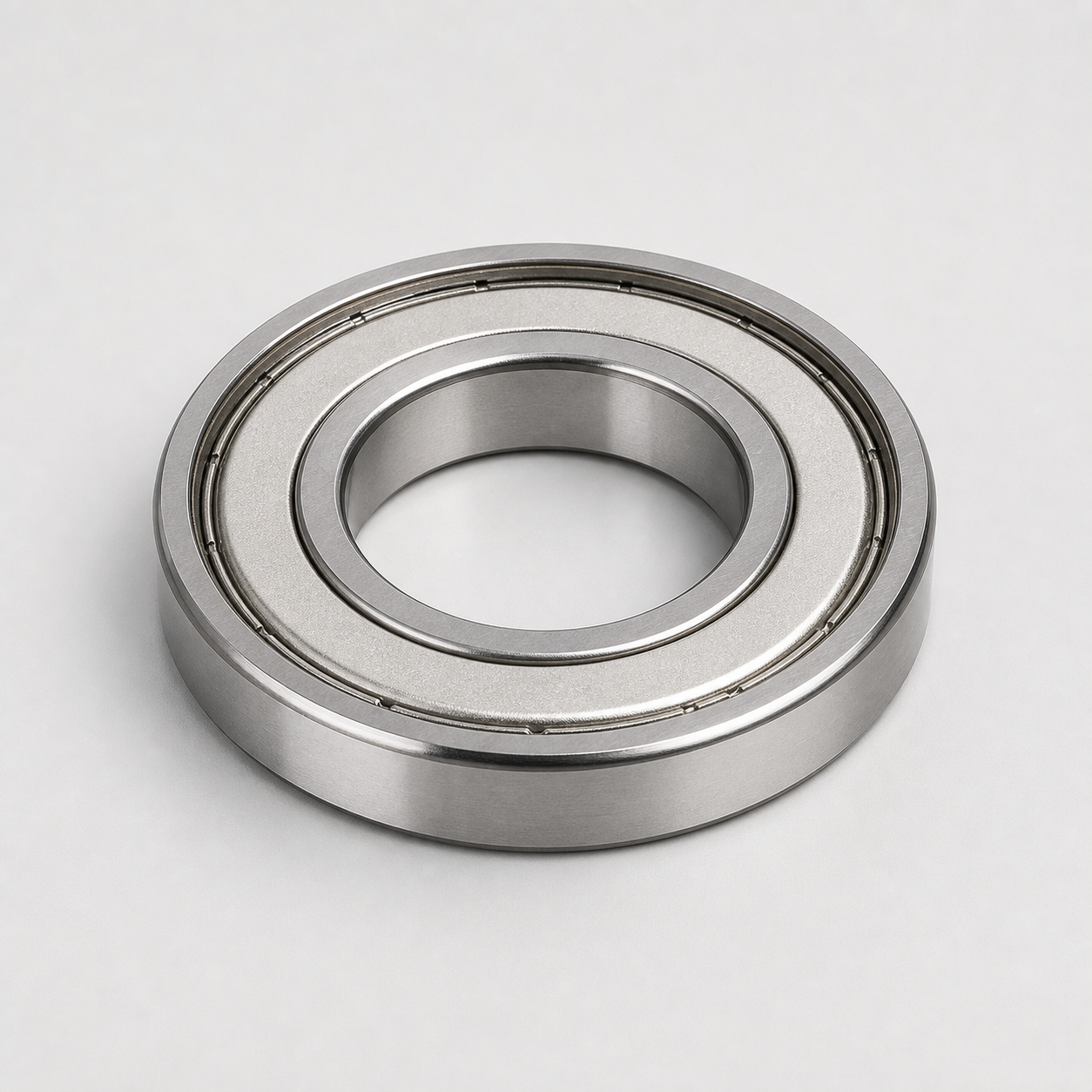

Vòng bi NTN 6906ZZ/5K là vòng bi cầu rãnh sâu tiết diện mỏng, kích thước 30x47x9 mm và có hai nắp chắn kim loại ZZ. Tỷ lệ lỗ trong lớn so với đường kính ngoài giúp sản phẩm phù hợp với động cơ servo, cơ cấu tự động hóa, thiết bị chính xác và các cụm quay có không gian hướng kính hạn chế.

Dòng 6900 được thiết kế gọn hơn các series vòng bi tiêu chuẩn cùng đường kính trục. 6906ZZ vừa hỗ trợ tải hướng kính, vừa có thể tiếp nhận tải dọc trục ở mức phù hợp theo hai hướng; tuy nhiên khả năng tải thấp hơn các dòng có tiết diện lớn hơn, vì vậy không nên chỉ dựa vào đường kính lỗ để thay thế.

Thông số kỹ thuật đã xác minh

Nguồn thông số: Bearing Finder chính thức của NTN cho mã 6906ZZ. Hậu tố /5K cần được xác nhận theo catalogue hoặc nhãn của sản phẩm thực tế.

Đặc điểm của vòng bi tiết diện mỏng 6906ZZ

• Không gian lắp nhỏ: đường kính ngoài chỉ 47 mm cho trục 30 mm.
• Bề rộng 9 mm: hỗ trợ thiết kế cụm quay mỏng và nhẹ.
• Hai nắp chắn kim loại: giúp giữ mỡ, hạn chế bụi hạt lớn và giảm nhu cầu bảo dưỡng thông thường.
• Ma sát thấp: phù hợp các ứng dụng tốc độ cao khi lắp đúng dung sai và đồng tâm.
• Khối lượng nhẹ: thuận lợi cho cơ cấu tự động hóa, servo và thiết bị cần giảm quán tính.

Ứng dụng phổ biến

Vòng bi 6906ZZ thường xuất hiện trong động cơ servo, khớp quay robot, máy đóng gói, thiết bị bán dẫn, máy in công nghiệp, cơ cấu truyền động nhỏ gọn và các cụm trục 30 mm có giới hạn không gian. Với môi trường có nước, hơi hóa chất hoặc bụi mịn nhiều, cần đánh giá loại phớt kín phù hợp thay vì mặc định dùng nắp chắn kim loại.

Cách chọn đúng 6906ZZ

1. Đo đủ kích thước d x D x B và xác nhận 30 x 47 x 9 mm.
2. Đọc trọn mã, hãng và hậu tố trên vòng bi cũ; không suy luận /5K khi chưa có catalogue.
3. Kiểm tra tải thực tế vì series 69 có tiết diện mỏng và tải cho phép thấp hơn series lớn hơn.
4. Xác định yêu cầu nắp chắn ZZ, khe hở trong, độ chính xác, tốc độ và nhiệt độ.
5. Đánh giá dung sai trục, gối và độ đồng tâm của cụm máy trước khi thay.

Hướng dẫn lắp đặt

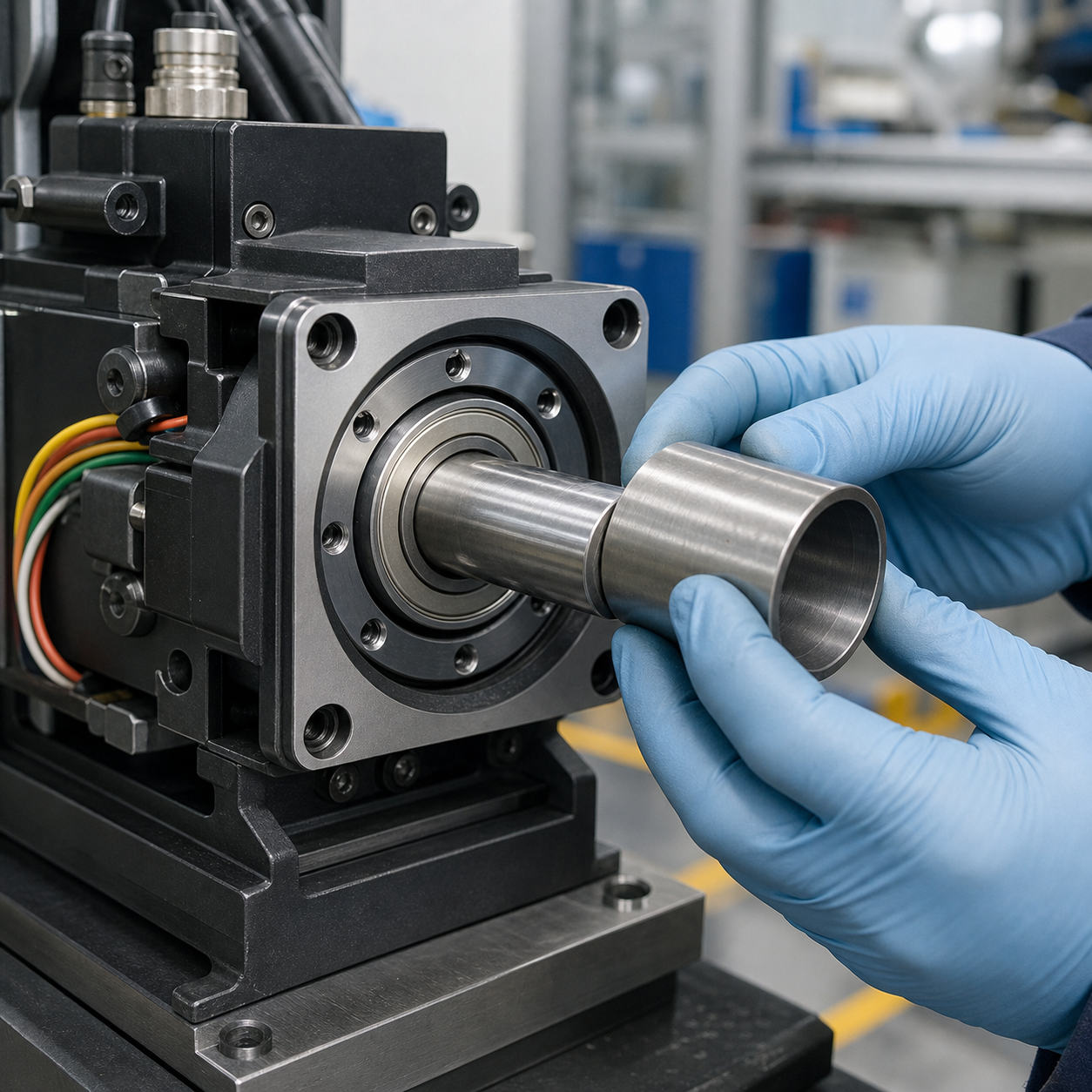

• Giữ vòng bi sạch và chỉ mở bao bì sát thời điểm lắp.
• Dùng ống ép đúng kích thước, tác động lực lên vòng cần lắp chặt; không truyền lực qua viên bi.
• Không dùng búa đóng trực tiếp vào vòng trong, vòng ngoài hoặc nắp chắn.
• Vì vòng bi mỏng, cần tránh ép lệch và kiểm soát độ đồng tâm cẩn thận.
• Sau khi lắp, quay thử và theo dõi tiếng ồn, độ rung, nhiệt độ trong giai đoạn chạy thử.

Câu hỏi thường gặp

Vòng bi 6906ZZ có kích thước bao nhiêu?

Kích thước tiêu chuẩn là 30 mm đường kính trong, 47 mm đường kính ngoài và 9 mm bề rộng.

Vì sao 6906ZZ được gọi là vòng bi mỏng?

Với lỗ trong 30 mm nhưng đường kính ngoài 47 mm và rộng 9 mm, 6906ZZ có tiết diện nhỏ hơn rõ rệt so với các series vòng bi tiêu chuẩn cùng cỡ trục.

6906ZZ có dùng thay vòng bi 6006 không?

Không nên thay trực tiếp. Hai mã có thể cùng đường kính lỗ nhưng khác đường kính ngoài, bề rộng và khả năng tải; cần theo đúng thiết kế gối lắp.

Hai nắp ZZ có chống nước hoàn toàn không?

Không. ZZ là nắp chắn kim loại, hỗ trợ giữ mỡ và hạn chế bụi lớn nhưng không kín nước như phớt cao su.

Giá và tồn kho NTN 6906ZZ/5K là bao nhiêu?

Giá và tình trạng hàng được xác nhận theo thời điểm. Vui lòng gửi mã đầy đủ và ảnh nhãn qua trang Liên hệ Ánh Dương Vina.

Tư vấn chọn vòng bi 6906

Để tránh nhầm hãng hoặc hậu tố, hãy gửi ảnh hai mặt vòng bi, bao bì, kích thước đo, tải và tốc độ của cụm máy. Tham khảo thêm tại danh mục bạc đạn – vòng bi.
