Vòng bi NTN 6904ZZ/5K 20x37x9 mm – Hai nắp chắn kim loại

Giới thiệu vòng bi NTN 6904ZZ/5K

Vòng bi NTN 6904ZZ/5K 20x37x9 mm là vòng bi cầu rãnh sâu một dãy thuộc series tiết diện mỏng. Hai nắp chắn kim loại ZZ giúp giữ chất bôi trơn và hạn chế bụi hạt xâm nhập trong điều kiện làm việc phù hợp.

PO có ghi mâu thuẫn NTN/NSK, nhưng sản phẩm đã tồn tại trên website dưới mã NTN 6904ZZ/5K. Trang này vì vậy giữ thương hiệu NTN và dùng thông số cơ sở 6904ZZ đã đối chiếu với NTN. Khi đặt hàng, khách hàng nên gửi ảnh nhãn hoặc yêu cầu rõ hậu tố /5K để xác nhận đúng cấu hình lô hàng.

Thông số kỹ thuật đã xác minh

Lưu ý: thông số tải, tốc độ và khối lượng trên là dữ liệu NTN cho 6904ZZ tiêu chuẩn. Hậu tố /5K và điều kiện bôi trơn của lô hàng phải được đối chiếu trên nhãn, bao bì hoặc tài liệu giao hàng.

Ưu điểm của vòng bi 6904ZZ

• Kích thước mỏng 20x37x9 mm, phù hợp cụm quay có không gian hạn chế.
• Rãnh sâu hỗ trợ tải hướng kính và một phần tải dọc trục theo cả hai hướng trong giới hạn thiết kế.
• Hai nắp chắn kim loại tạo ma sát thấp hơn nhiều cấu hình phớt cao su và phù hợp tốc độ cao.
• Đã bôi trơn sẵn theo cấu hình nhà sản xuất; không tự tháo nắp chắn khi chưa có quy trình kỹ thuật.

Ứng dụng tham khảo

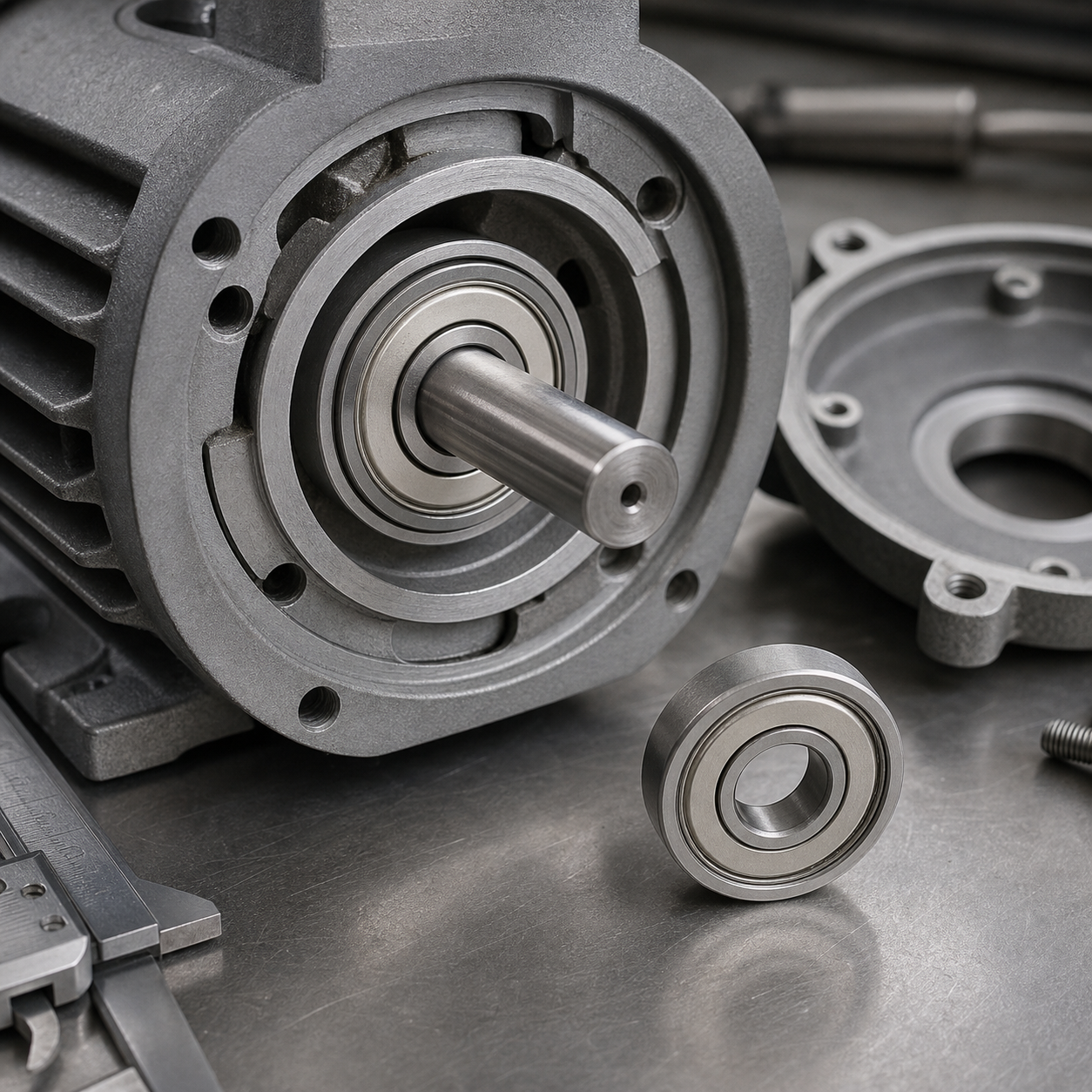

6904ZZ thường được cân nhắc cho động cơ điện nhỏ, trục truyền, thiết bị tự động hóa, máy đóng gói, cụm puly và cơ cấu quay có bề rộng lắp 9 mm. Khả năng phù hợp phụ thuộc tải thực tế, dung sai trục/gối, nhiệt độ, rung và mức độ nhiễm bẩn.

Hướng dẫn chọn và lắp đặt

1. Đo đủ ba kích thước 20x37x9 mm; không chỉ dựa vào đường kính lỗ 20 mm.
2. Kiểm tra ký hiệu ZZ, độ hở CN và hậu tố /5K trên nhãn sản phẩm cũ.
3. Đánh giá tải hướng kính/dọc trục, tốc độ, nhiệt độ và môi trường bụi hoặc ẩm.
4. Dùng dụng cụ lắp phù hợp; truyền lực qua vòng được lắp chặt, không truyền lực qua viên bi.
5. Kiểm tra độ đồng tâm, tiếng ồn và nhiệt độ sau khi chạy thử.

Câu hỏi thường gặp

6904ZZ có kích thước bao nhiêu?

Kích thước danh nghĩa là đường kính trong 20 mm, đường kính ngoài 37 mm và bề rộng 9 mm.

Ký hiệu ZZ nghĩa là gì?

ZZ cho biết vòng bi có nắp chắn kim loại ở cả hai phía, giúp giữ mỡ và hạn chế bụi bẩn dạng hạt xâm nhập.

6904ZZ có thay trực tiếp cho 6004ZZ không?

Không. Cả hai cùng đường kính lỗ 20 mm nhưng 6904ZZ có đường kính ngoài 37 mm và rộng 9 mm, khác 6004ZZ 20x42x12 mm.

Cần kiểm tra gì trước khi lắp vòng bi 6904ZZ?

Cần đo trục và gối, kiểm tra dung sai lắp ghép, độ đồng tâm, tải, tốc độ và môi trường; không truyền lực ép qua bi khi lắp.

Liên hệ mua vòng bi 6904ZZ

Ánh Dương Vina hỗ trợ đối chiếu mã, kích thước và thương hiệu theo ảnh nhãn. Xem thêm bạc đạn – vòng bi hoặc gửi yêu cầu báo giá. Giá và tồn kho được xác nhận tại thời điểm liên hệ.
