Vỏ ốp âm đầu nối dòng cao 120A có nắp, kèm vít

Vỏ ốp âm đầu nối dòng cao 120A là gì?

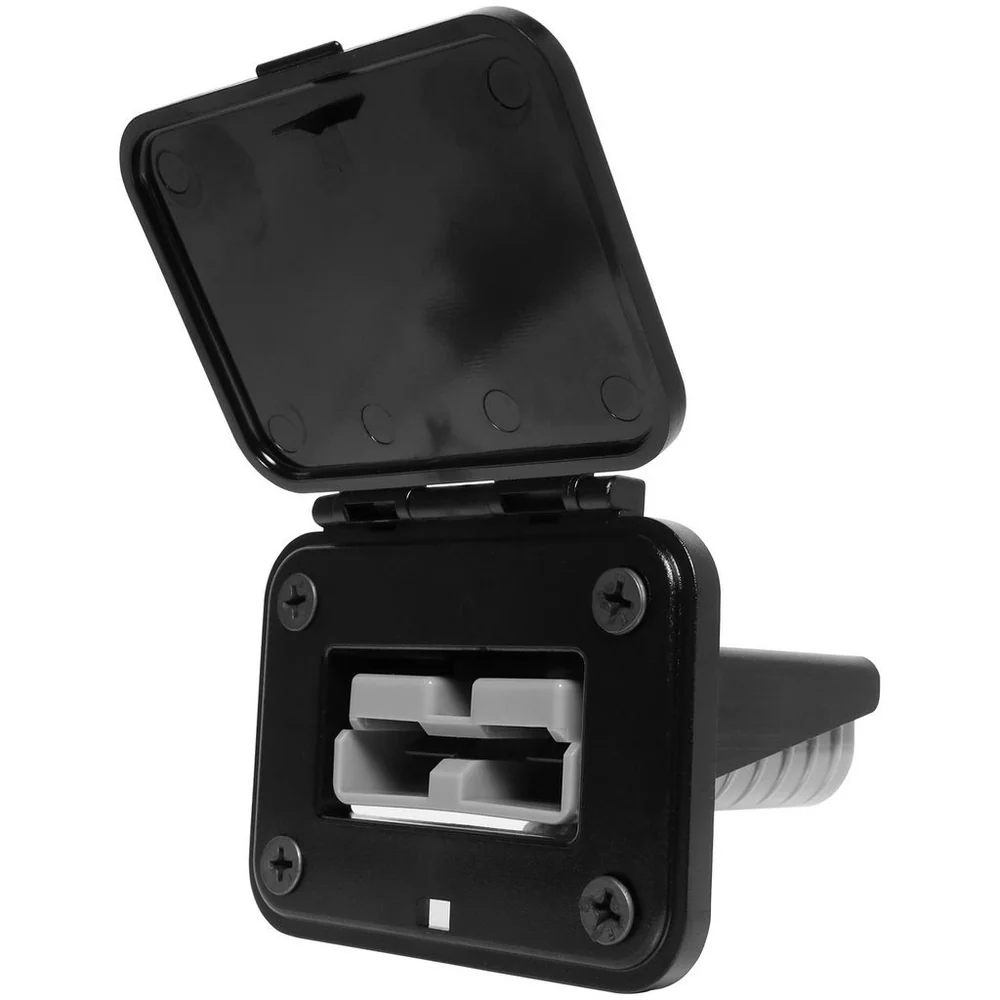

Vỏ ốp âm đầu nối 120A có nắp là phụ kiện cơ khí giúp đưa đầu connector dòng cao từ bên trong hộp hoặc tủ ra mặt panel. Thay vì để đầu nối treo tự do trên dây, mặt bích giữ connector ở vị trí cố định, tạo điểm cắm rõ ràng và giảm lực kéo trực tiếp lên tuyến dây bên trong. Nắp gập che cửa kết nối khi không dùng, hạn chế bụi và va chạm trực tiếp trong quá trình vận hành hoặc vận chuyển.

Sản phẩm gồm phần panel mount và vít lắp. Connector điện là bộ phận phối hợp và phải được kiểm tra đúng kích thước trước khi cắt lỗ. Vị trí lắp cần đủ chiều sâu cho thân connector, chốt tiếp điểm, bán kính uốn của dây 6AWG và thao tác tháo bảo trì.

Cấu hình giao hàng

Lợi ích khi cố định connector lên panel

• Giữ điểm kết nối ổn định, hạn chế đầu cắm va đập hoặc kéo căng dây bên trong.
• Tạo giao diện cắm nguồn rõ ràng cho nhân viên vận hành và bảo trì.
• Nắp che bảo vệ bề mặt tiếp xúc khỏi bụi và vật lạ khi đầu nối không sử dụng.
• Bốn vị trí vít phân bố lực trên mặt panel và thuận tiện tháo thay phụ kiện.

Vị trí ứng dụng

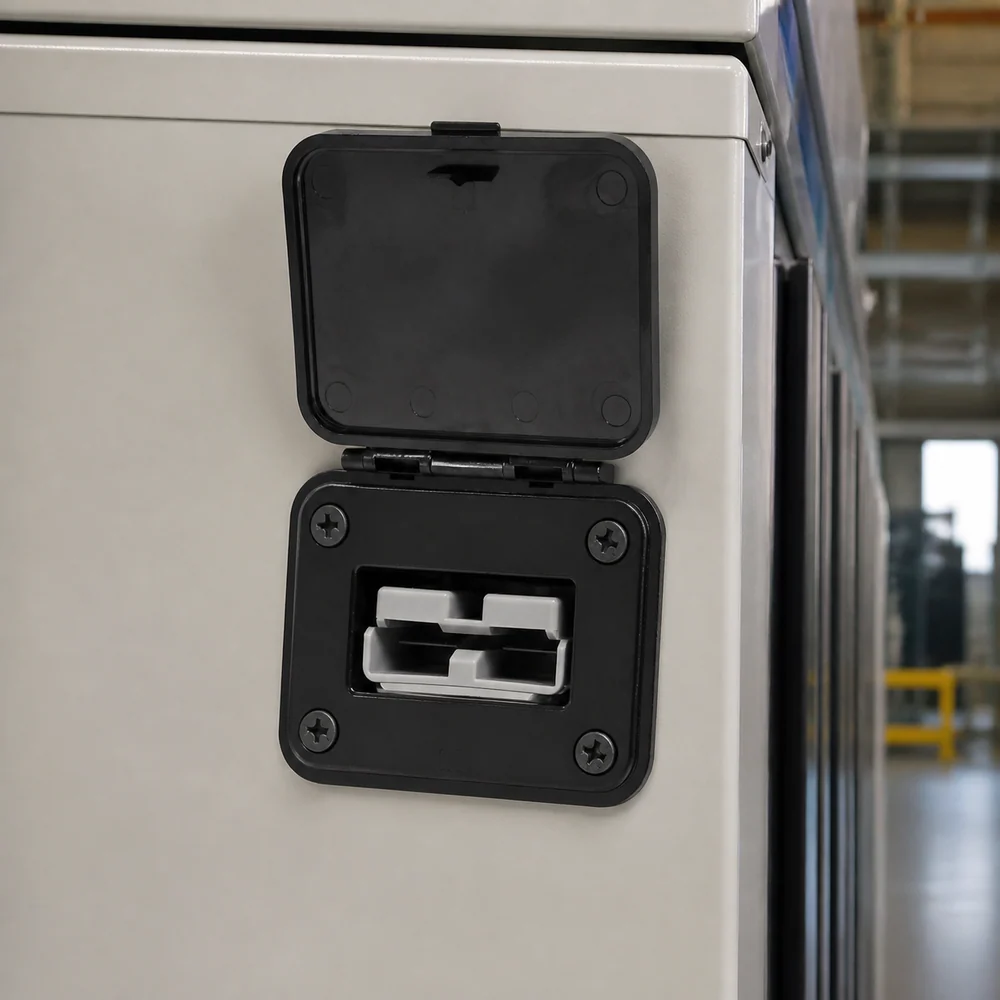

Vỏ ốp âm thường được lắp trên hộp pin, xe điện công nghiệp, bộ sạc di động, tủ nguồn DC, bàn thử và máy có module tháo rời. Khi lắp chung với đầu nối dòng cao 120A cho dây 6AWG, connector có thể được bố trí gọn trên vách thiết bị và dễ tiếp cận từ bên ngoài.

Hướng dẫn chuẩn bị lỗ panel

1. Đặt mẫu vỏ thực tế lên bề mặt và xác định hướng mở nắp.
2. Kiểm tra phía sau không vướng thanh DIN, pin, quạt, gân tăng cứng hoặc dây dẫn khác.
3. Đánh dấu lỗ trung tâm và bốn lỗ vít theo chính sản phẩm; không cắt theo ảnh.
4. Gia công mép lỗ phẳng, loại bỏ ba via và bảo vệ phần sơn bị cắt nếu panel kim loại.
5. Lắp thử không dây, kiểm tra nắp đóng mở hoàn toàn rồi mới đưa connector và dây vào.
6. Siết vít đều theo đường chéo, tránh làm cong mặt bích nhựa.

Bố trí dây phía sau mặt lắp

Dây 6AWG có bán kính uốn lớn hơn dây tín hiệu nên cần chừa khoảng trống phía sau panel. Không ép dây gập ngay tại chốt tiếp điểm. Cố định dây bằng kẹp ở khoảng cách phù hợp để lực rung và kéo không truyền vào connector. Nếu khu vực có nước, dầu hoặc bụi dẫn điện, toàn bộ kết cấu tủ và mức bảo vệ phải được đánh giá theo yêu cầu hệ thống; nắp che riêng không thay thế cho vỏ tủ kín.

Kiểm tra và bảo trì

Kiểm tra định kỳ vít có lỏng, bản lề có nứt, nắp có đóng kín và connector có dịch chuyển trong mặt bích hay không. Sau va chạm mạnh, tháo mặt lắp để xem vết nứt ẩn và tình trạng dây phía sau. Không tiếp tục sử dụng nếu mặt bích biến dạng làm connector lệch trục.

Câu hỏi thường gặp

Bộ có kèm connector 120A không?

Cấu hình trang này tập trung vào vỏ/mặt lắp panel và vít. Connector điện được chọn theo bộ nguồn thực tế.

Có thể cắt lỗ theo kích thước trên ảnh không?

Không. Cần đo trực tiếp mẫu vỏ hoặc dùng bản vẽ đúng mã trước khi gia công panel.

Nắp che có thay thế được vỏ tủ chống nước không?

Không. Nắp che bảo vệ cửa connector khi không sử dụng; cấp bảo vệ của toàn bộ tủ phải được thiết kế riêng.

Nên lắp nắp mở theo hướng nào?

Thông thường bản lề đặt phía trên để nắp không tự rơi xuống cửa cắm, nhưng phải kiểm tra không gian thao tác và hướng thiết bị thực tế.

Nguồn tham khảo và liên hệ

Hình dạng lắp âm, nắp gập và cấu hình connector được đối chiếu với mẫu panel mount 120A của Wagner. Vui lòng liên hệ Ánh Dương để kiểm tra mẫu connector, chiều sâu lắp và số lượng vít giao kèm.
