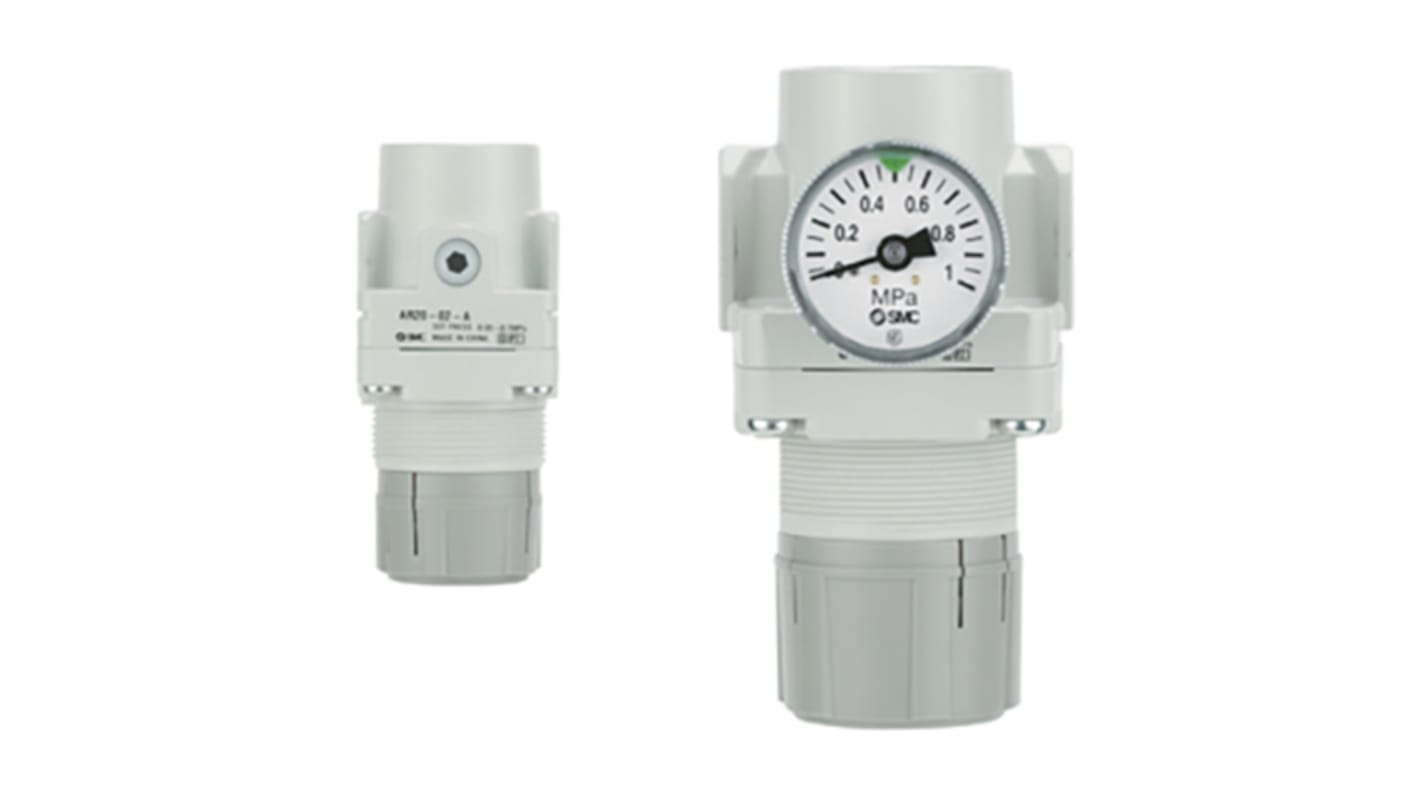

Van Điều Áp SMC AR10-M5GH Cổng M5 Kèm Đồng Hồ

Van điều áp SMC AR10-M5GH mã quản lý SP-002605 là bộ điều áp khí nén compact, cổng M5×0,8, tích hợp đồng hồ tròn và đai ốc cố định để lắp xuyên panel. Sản phẩm phù hợp các nhánh khí lưu lượng nhỏ cần quan sát và điều chỉnh áp suất ngay trên mặt tủ hoặc bảng máy.

Giải mã model AR10-M5GH

• AR10: bộ điều áp modular thân cỡ 10.
• M5: cổng khí ren metric M5×0,8.
• G: kèm đồng hồ áp suất tròn.
• H: kèm đai ốc cài đặt để lắp panel.

Thông số kỹ thuật SMC AR10-M5GH

AR10-M5GH là mã thuộc thế hệ cũ; dòng mới thường bổ sung hậu tố “-A”. Không tự thay AR10-M5GH bằng AR10-M5GH-A nếu chưa kiểm tra bản vẽ, dải áp và cấu hình máy.

Ưu điểm của bộ điều áp compact

• Kích thước nhỏ, phù hợp bảng điều khiển và cụm khí cục bộ.
• Đồng hồ tròn phía trước giúp đọc áp suất ngay trên panel.
• Đai ốc H hỗ trợ lắp xuyên tấm, giữ thân điều áp ổn định.
• Ren M5×0,8 phù hợp ống khí nhỏ và đầu nối compact.
• Cơ chế relieving có thể xả bớt áp phía thứ cấp khi giảm giá trị cài đặt.

Ứng dụng

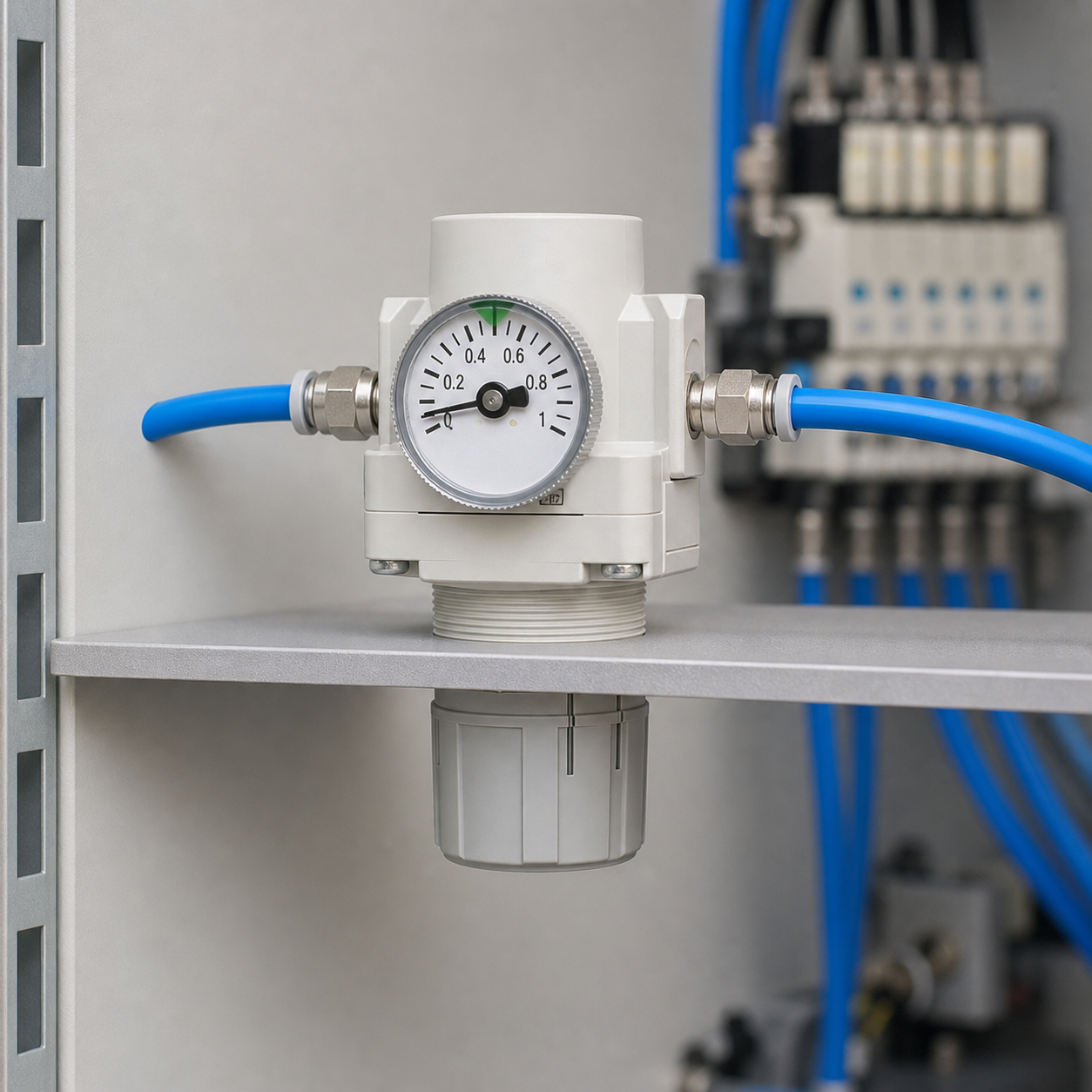

SMC AR10-M5GH thường dùng để ổn định áp suất cho đầu kẹp khí, xi lanh nhỏ, bộ thổi khí, đồ gá kiểm tra, cụm hút chân không phụ trợ, van pilot và các cơ cấu tự động hóa compact.

Cách chọn và đối chiếu thay thế

1. Xác nhận nhãn SMC và chuỗi model đầy đủ, kể cả hậu tố -1, -N, -R, -Y, -Z hoặc -A nếu có.
2. Kiểm tra dải áp: model tiêu chuẩn 0,05–0,7 MPa; hậu tố -1 thường chỉ dải thấp 0,02–0,2 MPa.
3. Đo không gian lắp panel và hướng núm chỉnh; không chỉ so ren M5.
4. Xác nhận loại đồng hồ và đơn vị MPa/psi.
5. So sánh hướng dòng trên thân trước khi lắp.

Hướng dẫn lắp đặt an toàn

• Thổi sạch đường ống và ngắt/xả áp hoàn toàn trước khi lắp.
• Dùng đầu nối M5×0,8 đúng loại, siết theo mô-men của phụ kiện để tránh nứt hoặc hỏng ren nhỏ.
• Điều chỉnh từ áp thấp lên giá trị cần dùng và quan sát đồng hồ.
• Không sử dụng vượt 1,0 MPa; tránh môi trường đóng băng hoặc có hóa chất không tương thích.
• Kiểm tra rò rỉ và hoạt động xả áp trước khi đưa máy chạy tự động.

Câu hỏi thường gặp

AR10-M5GH là của AirTAC hay SMC?

Đây là model SMC. PO ghi AirTAC nhưng không phù hợp với hệ mã model chính hãng đã đối chiếu.

Chữ G và H trong model có ý nghĩa gì?

G chỉ tùy chọn đồng hồ tròn; H chỉ đai ốc cài đặt dùng cho lắp panel.

AR10-M5GH có cổng ren bao nhiêu?

Cổng vào và ra là ren trong metric M5×0,8.

Có thể thay bằng AR10-M5GH-A không?

Không nên thay chỉ dựa vào tên gần giống. Cần so bản vẽ, dải áp, phụ kiện, hướng lắp và chuỗi hậu tố đầy đủ.

Giá SMC AR10-M5GH là bao nhiêu?

Giá phụ thuộc hàng legacy hoặc model thay thế, cấu hình đồng hồ và nguồn cung. Vui lòng liên hệ để kiểm tra.
