Van Điều Áp Khí Nén SMC NAR2000 Series – Cần Đủ Hậu Tố

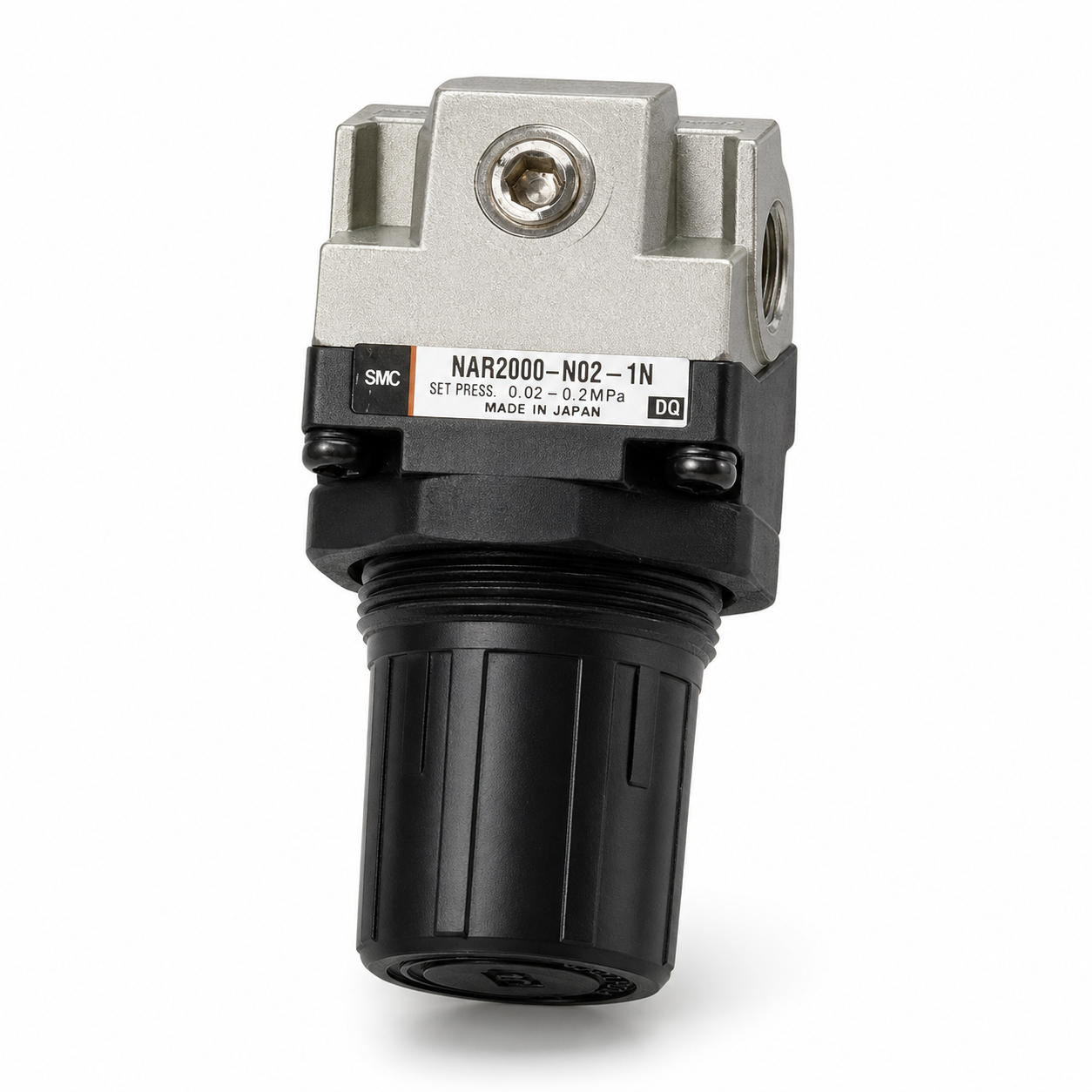

Giới thiệu van điều áp SMC NAR2000 Series

NAR2000 là mã series bộ điều áp khí nén dạng module của SMC. Thiết bị nhận khí nén từ nguồn, giảm xuống áp suất cài đặt và duy trì áp đầu ra phù hợp cho van, xi lanh hoặc cụm thiết bị phía sau. Núm chỉnh có cơ cấu khóa giúp hạn chế thay đổi ngoài ý muốn.

Trong PO, mã SP-002607 được ghi kèm thương hiệu AirTAC. Qua đối chiếu catalog và nhãn sản phẩm, NAR2000 thuộc SMC; không nên đăng hoặc đặt hàng dưới tên AirTAC. Tuy nhiên NAR2000 mới chỉ là mã khung. Cần có đầy đủ hậu tố như N01/N02, dải cài đặt, tùy chọn ren và cấu hình đồng hồ để xác định đúng hàng.

Thông tin đã xác minh

Quan trọng: cỡ ren và dải áp trên chỉ mô tả đúng mẫu NAR2000-N02-1N đã đối chiếu bằng ảnh nhãn. Không áp dụng tự động cho mọi NAR2000. Mã N01, N02 và các hậu tố khác có thể thay đổi cổng, đơn vị áp suất, dải chỉnh hoặc tùy chọn khóa.

Ý nghĩa của việc xác nhận đầy đủ mã

Đối với bộ điều áp, sai hậu tố có thể dẫn đến ren không lắp được, dải áp không phù hợp hoặc đồng hồ sai đơn vị. Khi thay thế thiết bị cũ, cần đọc toàn bộ chuỗi ký tự trên nhãn, không chỉ phần NAR2000. Nếu nhãn mờ, hãy chụp các cổng ren, kích thước thân, đồng hồ và cụm máy đang lắp.

Ưu điểm của NAR2000 Series

• Thiết kế compact cho cụm xử lý khí và tủ máy.
• Núm chỉnh lớn, có thể khóa sau khi cài áp.
• Cấu hình module giúp ghép với các phần tử xử lý khí tương thích.
• Có nhiều hậu tố cho cỡ cổng, đơn vị áp và dải cài đặt.
• Phù hợp điều áp cục bộ cho van, xi lanh và thiết bị tự động hóa.

Ứng dụng

NAR2000 được dùng trong máy đóng gói, máy lắp ráp, hệ thống kẹp khí, dây chuyền cấp phôi, thiết bị kiểm tra và các nhánh khí cần áp suất ổn định. Van nên lắp sau bộ lọc phù hợp và trước cơ cấu sử dụng khí.

Nếu cần đúng thương hiệu AirTAC và cổng PT1/4, xem van điều áp AirTAC BR2000. Tham khảo thêm nhóm vật tư khí nén để chọn đồng hồ, đầu nối và ống tương thích.

Cách chọn đúng mã NAR2000

1. Xác nhận toàn bộ mã trên nhãn, ví dụ NAR2000-N02-1N.
2. Đối chiếu loại ren và cỡ cổng với hệ thống hiện hữu.
3. Chọn dải áp đầu ra sao cho điểm vận hành nằm trong vùng điều chỉnh phù hợp.
4. Xác nhận áp nguồn tối đa, lưu lượng yêu cầu và nhiệt độ môi trường theo datasheet đúng mã.
5. Kiểm tra có cần đồng hồ, giá đỡ, panel nut hoặc bộ nối module hay không.
6. Không thay bằng BR2000 hoặc AR2000 chỉ vì kích thước gần giống nếu chưa đối chiếu ren và đặc tính.

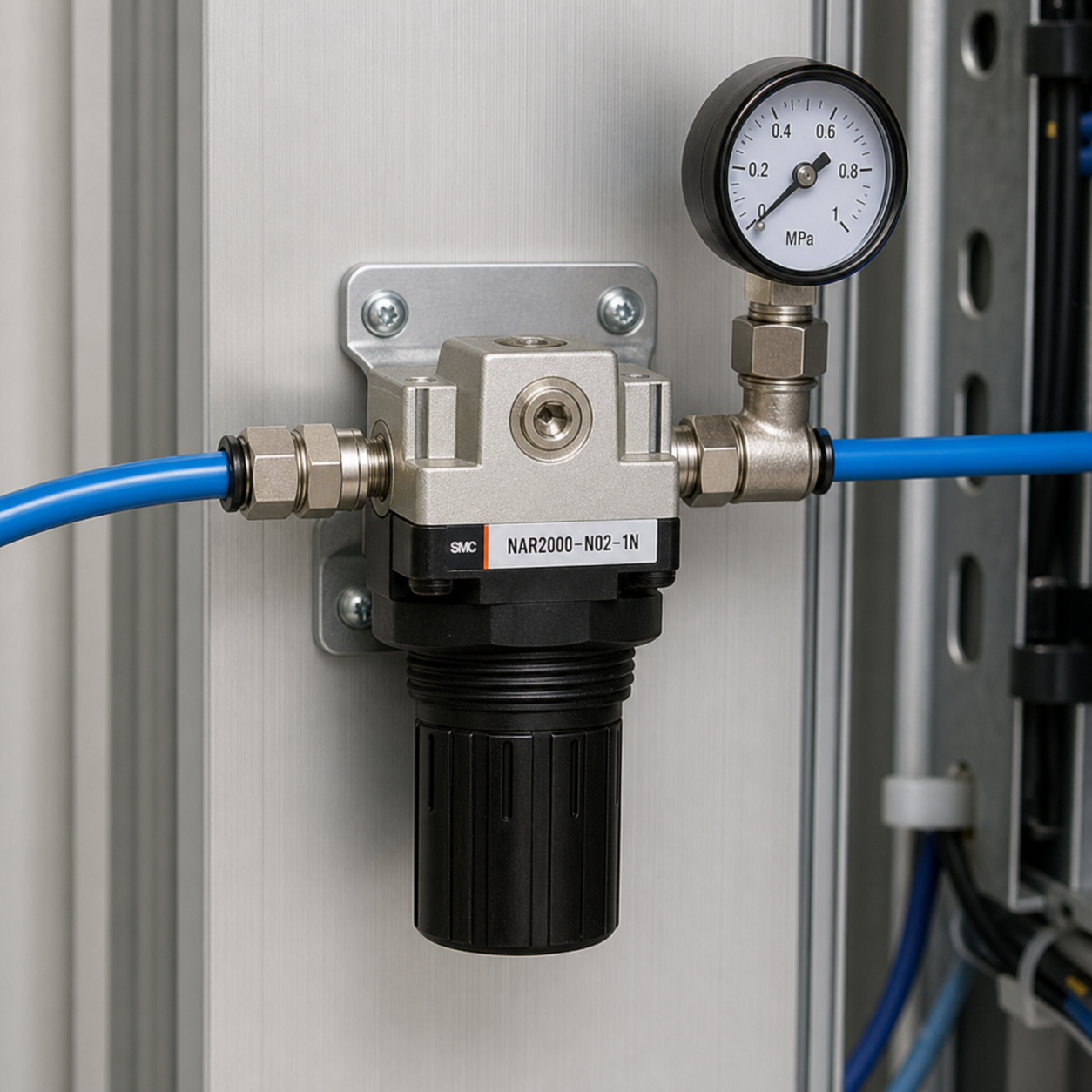

Hướng dẫn lắp đặt

Ngắt nguồn và xả áp trước khi lắp. Làm sạch đường ống, xác định đúng chiều dòng theo ký hiệu trên thân và sử dụng đầu nối đúng chuẩn ren. Không để vật liệu làm kín rơi vào đường khí. Sau khi cấp khí, mở áp từ từ, kéo/nhả khóa núm theo hướng dẫn của đúng model, chỉnh từ mức thấp lên và theo dõi đồng hồ phía đầu ra.

Không dùng núm chỉnh làm tay cầm thiết bị. Nếu áp đầu ra dao động hoặc không hạ khi vặn giảm, cần kiểm tra lưu lượng, hướng lắp, áp nguồn, cơ cấu xả và tình trạng van.

Câu hỏi thường gặp

NAR2000 có phải của AirTAC không?

Không. Mã NAR2000 được xác minh thuộc SMC. AirTAC có các dòng điều áp khác như BR2000.

Chỉ ghi NAR2000 đã đủ đặt hàng chưa?

Chưa. Cần toàn bộ hậu tố để xác định cỡ ren, dải áp và tùy chọn.

NAR2000-N02-1N có cổng bao nhiêu?

Mẫu đã đối chiếu sử dụng cổng 1/4 inch NPTF và cổng đồng hồ 1/8 inch NPTF.

Dải 0,02–0,2 MPa có áp dụng cho mọi NAR2000 không?

Không. Đây là dải trên nhãn mẫu NAR2000-N02-1N; các hậu tố khác phải xem datasheet riêng.

Cần gửi gì để Ánh Dương báo giá?

Hãy gửi ảnh nhãn đầy đủ, cỡ ren, áp đầu ra cần dùng, ảnh vị trí lắp, yêu cầu đồng hồ/phụ kiện và số lượng.
