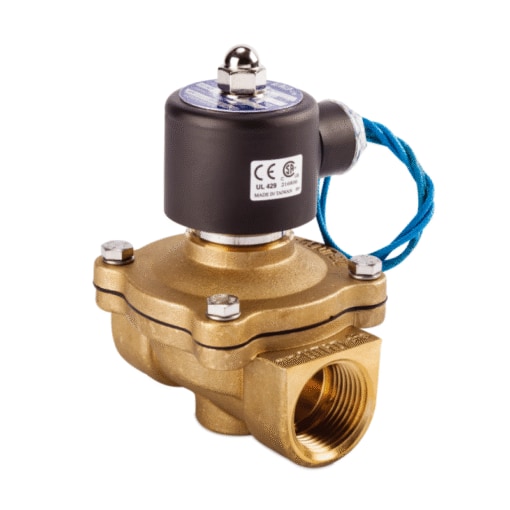

Van Điện Từ Nước UNI-D UW-20 DN20 Phi 27 24VDC Thường Đóng

Van điện từ nước UNI-D UW-20 DN20 phi 27 24VDC thường đóng là van 2/2 điều khiển bằng cuộn coil điện áp một chiều 24 V. Khi chưa cấp điện, van giữ trạng thái đóng; khi cấp đúng điện áp cho coil, van mở để nước đi qua.

UNI-D UW-20 24VDC là van gì?

UW-20 thuộc dòng van điện từ màng, thân đồng thau, dùng cho nước, khí và dầu nhẹ không ăn mòn trong giới hạn tương thích. Kích thước kết nối là DN20, ren 3/4 inch; tại Việt Nam thường được gọi là van phi 27 theo cách gọi kích thước đường ống.

Đây là phiên bản 24VDC thường đóng (NC). Cần phân biệt với UW-20NO thường mở và các phiên bản coil 12VDC hoặc 220VAC.

Thông số kỹ thuật

Áp suất làm việc phụ thuộc môi chất và phiên bản. Bảng dòng UW công bố cấu hình tiêu chuẩn UW-20 cho nước tới khoảng 5 bar, khí tới khoảng 7 bar; phiên bản áp cao có dải riêng và yêu cầu áp tối thiểu. Cần đối chiếu tem sản phẩm trước khi chốt ứng dụng.

Nguyên lý hoạt động thường đóng

Khi coil không có điện, lực lò xo và áp lực trong van giữ màng ở vị trí đóng. Khi cấp 24VDC, từ trường kéo lõi van, tạo chênh áp điều khiển để nâng màng và cho lưu chất đi qua. Khi ngắt nguồn, van trở về trạng thái đóng.

Thiết kế màng giúp UW-20 đạt lưu lượng lớn hơn so với van tác động trực tiếp có cùng kích thước coil. Hệ thống phải bảo đảm điều kiện áp suất phù hợp và lưu chất sạch.

Ứng dụng của UW-20 24VDC

• Hệ thống cấp và ngắt nước tự động.
• Tưới cây, tưới nhà kính và châm nước theo bộ điều khiển.
• Máy rửa, máy đóng gói và thiết bị xử lý nước.
• Đường nước làm mát cho máy công nghiệp.
• Hệ thống điều khiển dùng PLC, relay hoặc bộ nguồn 24VDC.

Ưu điểm

• Nguồn 24VDC thuận tiện cho tủ điều khiển công nghiệp.
• Trạng thái thường đóng giúp ngắt dòng khi mất điện.
• Thân đồng thau và kết nối ren 3/4 inch phổ biến.
• Lỗ van 20 mm, Cv 8,6 phù hợp nhu cầu lưu lượng DN20.
• Coil và cụm màng có thể kiểm tra, bảo trì theo cấu hình van.

Cách chọn đúng và tránh nhầm model

1. Xác nhận mã trên thân là UW-20, không nhầm UW-20NO hoặc US-20.
2. Kiểm tra tem coil phải ghi 24VDC, không cấp nhầm 220VAC.
3. Đối chiếu ren DN20 – 3/4 inch và chuẩn ren của hệ thống.
4. Xác định van phải thường đóng khi mất điện.
5. Kiểm tra áp suất đầu vào, nhiệt độ, lưu lượng và tính tương thích của lưu chất.
6. Chọn nguồn 24VDC đủ công suất và thiết bị đóng cắt phù hợp.

Hướng dẫn lắp đặt

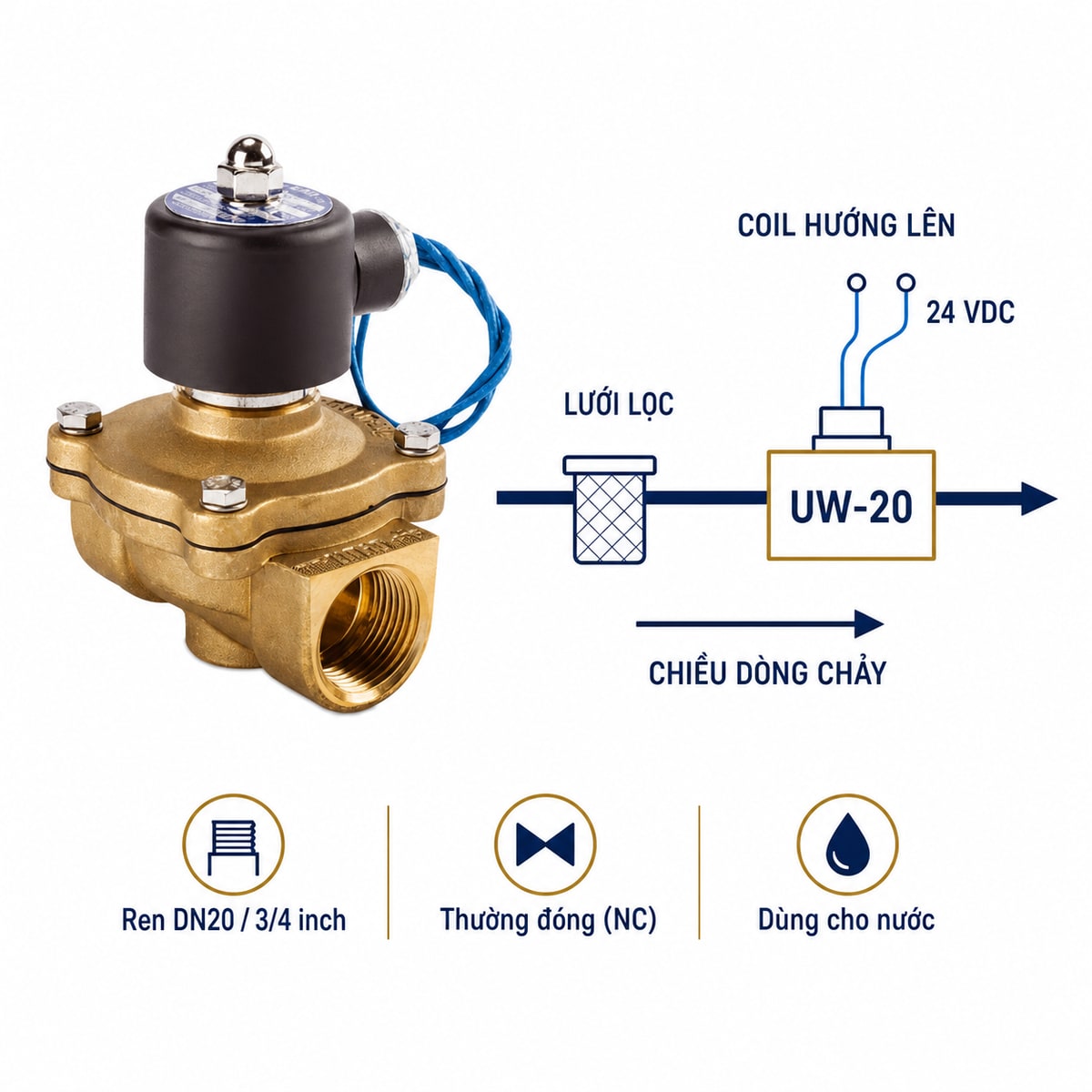

Lắp van theo mũi tên chỉ chiều dòng chảy trên thân. Đặt coil hướng lên trên, không treo ngược coil xuống dưới. Trước van nên có lưới lọc để giữ cặn, rỉ sét và tạp chất có thể làm kẹt màng.

Trước khi lắp, xả sạch đường ống và giảm áp hoàn toàn. Không dùng thân coil làm tay đòn khi siết ren. Dùng vật liệu làm kín ren vừa đủ, tránh để băng tan hoặc keo rơi vào lòng van.

Với nguồn DC, đấu dây theo hướng dẫn của coil và mạch điều khiển. Nếu coil có linh kiện bảo vệ phân cực, cần đấu đúng cực. Không cấp điện khi tháo coil khỏi lõi van và không để coil hoạt động lâu trong điều kiện điện áp sai.

Câu hỏi thường gặp

Phi 27 có phải đường kính lỗ van 27 mm không?

Không. “Phi 27” là cách gọi phổ biến của đường ống DN20 – ren 3/4 inch. Lỗ van UW-20 theo bảng dòng UW là 20 mm.

Van có mở khi mất điện không?

Không. Phiên bản này là thường đóng (NC), nên van đóng khi không được cấp điện.

Có thể cấp 220V cho coil 24VDC không?

Tuyệt đối không. Cấp sai điện áp có thể làm cháy coil và gây nguy hiểm.

Van có dùng cho hơi nóng không?

Bài này là cấu hình nước tiêu chuẩn -5 đến 80°C. Ứng dụng hơi nóng cần chọn đúng dòng, vật liệu màng và coil chịu nhiệt; không nên dùng mặc định.

Tại sao nên lắp lưới lọc trước van?

Cặn và rỉ sét có thể kẹt tại màng hoặc lỗ điều khiển, gây rò hoặc không đóng mở hoàn toàn.

Cần gửi gì để báo giá?

Vui lòng gửi ảnh tem coil, số lượng, môi chất, áp suất, nhiệt độ và chuẩn ren. Ánh Dương Vina sẽ đối chiếu đúng UW-20 24VDC NC trước khi cung cấp.

Liên hệ Ánh Dương Vina

Liên hệ để kiểm tra tồn kho, cấu hình coil, phụ kiện lọc và giá van điện từ UNI-D UW-20 24VDC DN20 phi 27. Sản phẩm được báo giá theo đúng phiên bản và số lượng thực tế.
