Van Bi Thủy Lực 3 Ngả Ren 13 – SP-034097

Giới thiệu van thủy lực 3 ngả ren 13

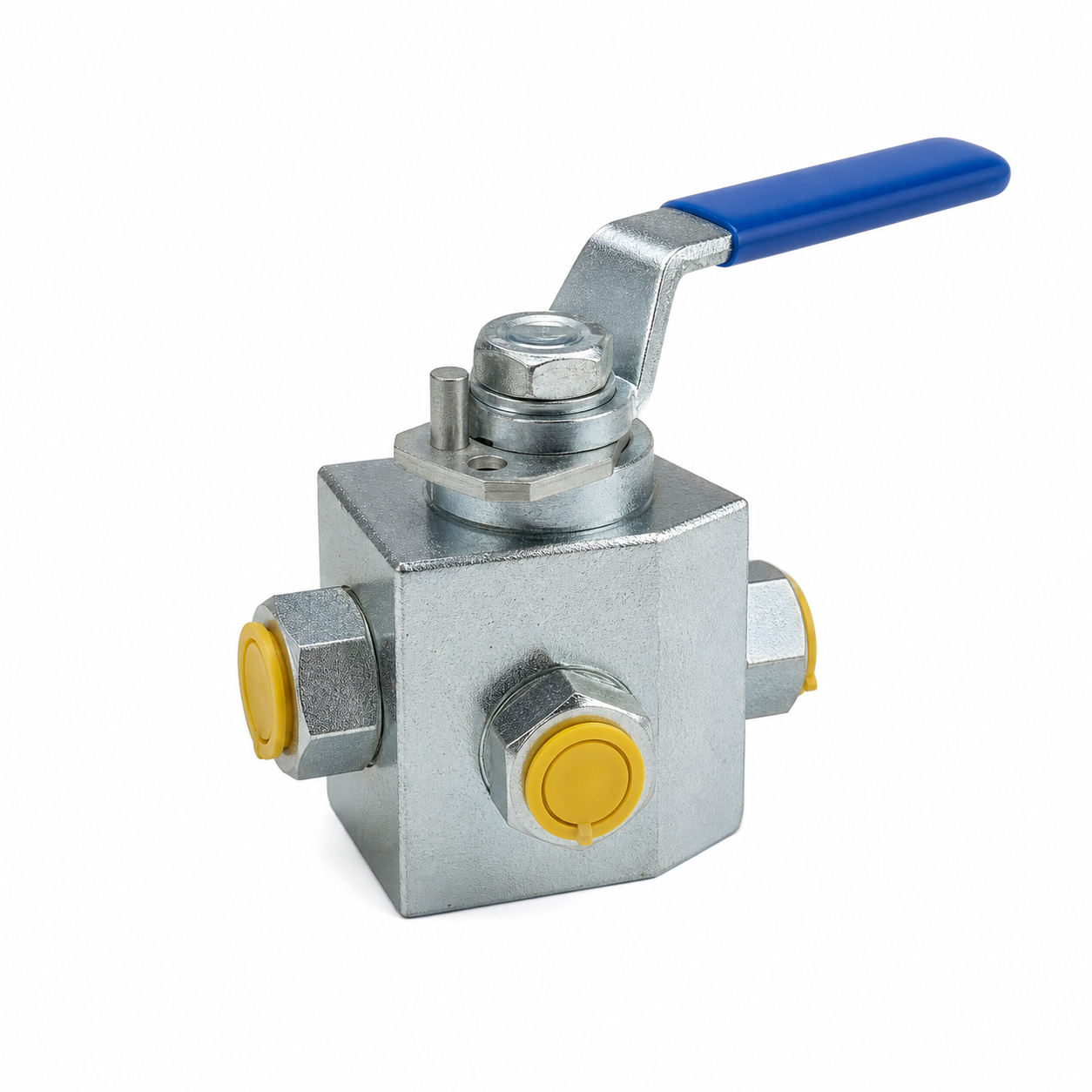

Van bi thủy lực 3 ngả ren 13 mã SP-034097 là van chọn hướng bằng tay, có ba cổng nối trên thân block và tay gạt xoay để chuyển dòng dầu giữa các nhánh. Hình dáng tham chiếu là dạng BK3 phổ biến: thân thép mạ, ba cổng ren trong và tay gạt có chặn hành trình.

nên đối chiếu trước khi giao: Thông tin sản phẩm ghi “ren M13” nhưng trong cách gọi phụ kiện tại Việt Nam, “ren 13” thường được dùng cho cỡ ống danh nghĩa 1/4 inch; đây không nhất thiết là ren hệ mét M13. Phải đo đường kính, bước ren và đối chiếu chuẩn G/BSPP, R/BSPT, NPT hoặc metric trên mẫu. Không vặn nối thử khi tùy cấu hình đúng chuẩn.

Thông tin kỹ thuật hiện có

Chức năng của van 3 ngả

Van 3 ngả có thể dùng để chọn một trong hai nhánh, chuyển một nguồn dầu sang hai cơ cấu khác nhau hoặc ghép/chuyển dòng tùy sơ đồ lỗ bi. Tay gạt quay làm thay đổi đường thông bên trong thân. Sơ đồ L-port và T-port không tương đương; nếu chọn sai, cổng cần chặn có thể vẫn thông hoặc hệ thống có thể bị khóa dòng không đúng vị trí.

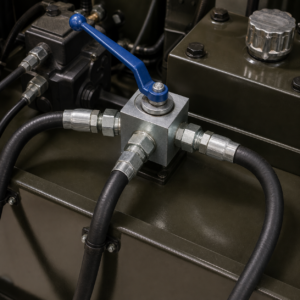

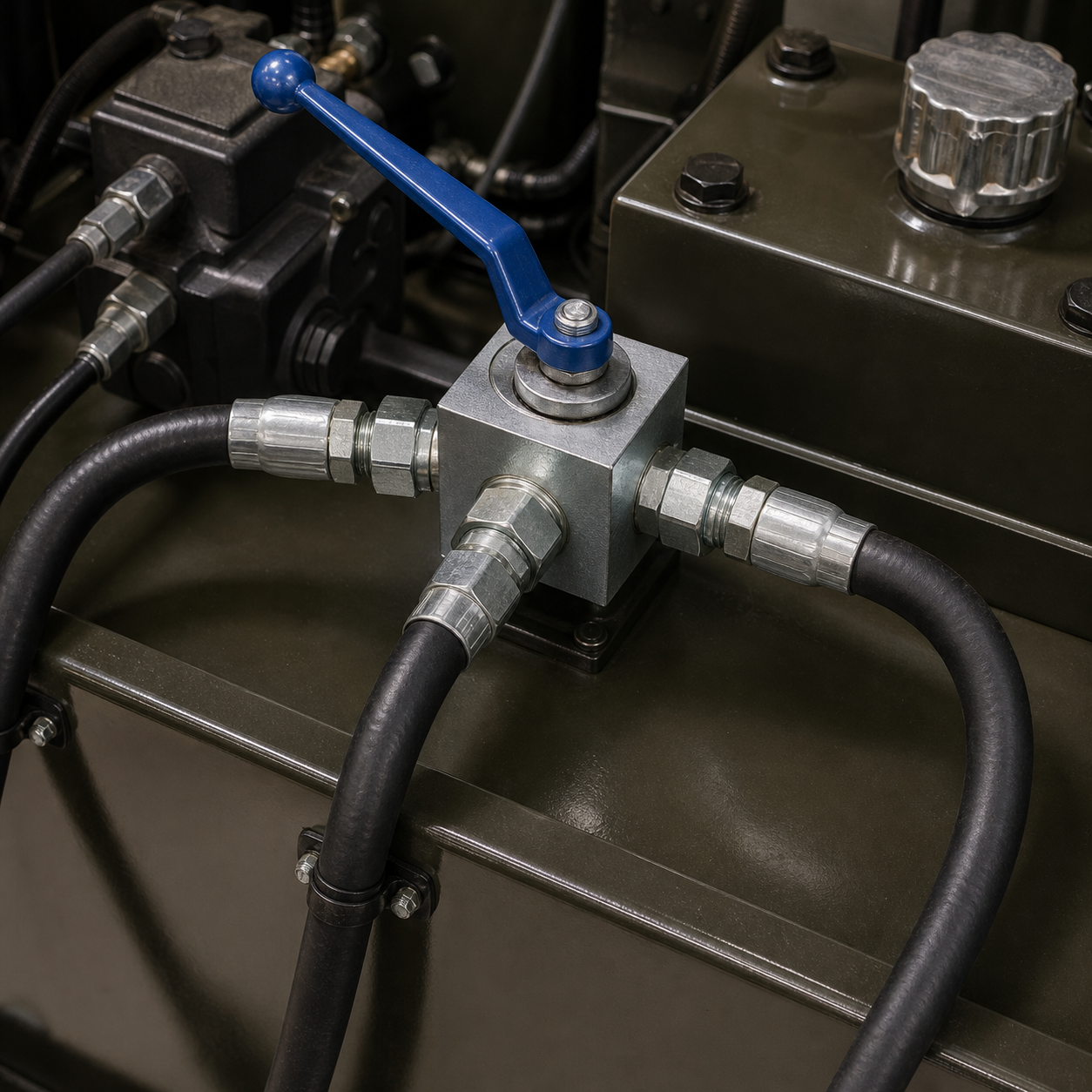

Ứng dụng phù hợp

• Chọn một trong hai đường cấp dầu tới cơ cấu chấp hành.
• Chuyển đường hồi hoặc đường đo trong cụm nguồn thủy lực.
• Cô lập/chuyển đổi phụ kiện trong máy công nghiệp và thiết bị di động.
• Cụm thử, đồ gá và trạm bảo trì cần chọn đường bằng tay.

Không dùng van làm van an toàn, van giảm áp hoặc tiết lưu chính nếu nhà sản xuất không công bố chức năng tương ứng. Việc chuyển tay gạt khi hệ thống đang tải phải tuân theo hướng dẫn của đúng model.

Cách chọn đúng trước khi đặt hàng

1. Gửi ảnh rõ cả ba cổng, tay gạt, mặt khắc mã và tem trên thân.
2. Đo đường kính đỉnh ren và bước ren; xác định ren thẳng hay ren côn.
3. Không đồng nhất “ren 13” với metric M13; đối chiếu đầu nối đang dùng và dưỡng ren.
4. Xác nhận sơ đồ L-port/T-port hoặc mã chức năng theo từng vị trí tay gạt.
5. Cung cấp áp suất tối đa, lưu lượng, loại dầu và nhiệt độ vận hành.
6. Kiểm tra kích thước thân, khoảng lắp tay gạt và hướng ba cổng.
7. Xác nhận yêu cầu vật liệu/phớt nếu dùng dầu đặc biệt, nước-glycol hoặc môi trường nhiệt cao.

Hướng dẫn lắp đặt và an toàn

• Xả hoàn toàn áp suất và khóa nguồn trước khi tháo/lắp van.
• Làm sạch ống và đầu nối; không để băng tan hoặc mạt ren lọt vào mạch dầu.
• Dùng đầu nối đúng chuẩn, đúng kiểu làm kín; không ép ren khác hệ.
• Giữ thân van bằng bề mặt lục giác phù hợp khi siết, không dùng tay gạt làm đòn bẩy.
• Đỡ và kẹp ống mềm để tải trọng không truyền vào cổng van.
• Chạy thử ở áp suất thấp, kiểm tra rò rỉ và đúng đường thông trước khi tăng tải.
• Không dùng tay kiểm tra tia dầu; dầu áp lực có thể xuyên qua da.

Câu hỏi thường gặp

Ren 13 có phải là ren M13 hệ mét không?

Không thể khẳng định. “Ren 13” trên thị trường thường liên hệ với cỡ ống 1/4 inch, còn M13 là ký hiệu ren hệ mét; phải đo và đối chiếu chuẩn ren của mẫu.

Van này có phải dòng BK3 không?

Hình dáng và tên hàng phù hợp với dạng BK3 phổ biến, nhưng danh sách sản phẩm không ghi BK3 hoặc hãng. Cần xem mã khắc trên thân trước khi chốt.

Van chịu được áp suất bao nhiêu?

Chưa có datasheet của đúng mẫu nên không công bố áp suất. Không lấy thông số của một van BK3 khác để áp cho SP-034097.

L-port và T-port khác nhau thế nào?

L-port thường nối cổng chung với một trong hai nhánh; T-port có thể tạo thêm trạng thái thông giữa nhiều cổng. Sơ đồ chính xác phụ thuộc mã lỗ bi.

Cần gửi gì để nhận báo giá?

Cần ảnh thân/mã van, chuẩn và kích thước ren, sơ đồ đường thông, áp suất, lưu lượng, lưu chất, nhiệt độ cùng số lượng.
