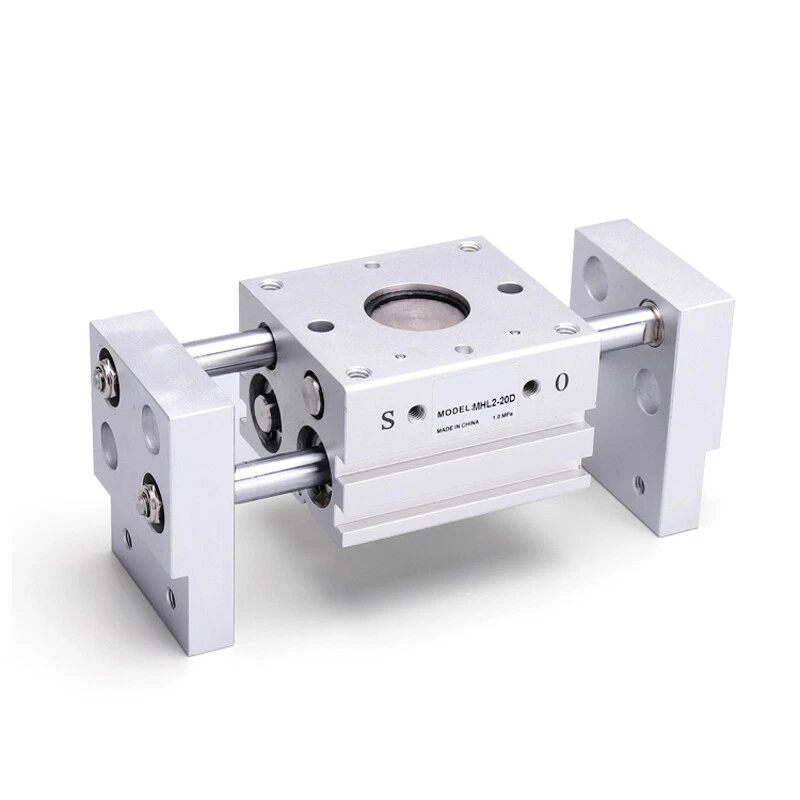

Tay Gắp Khí Nén SMC MHL2-20D Bore 20mm Hành Trình 40mm
SMC MHL2-20D là tay gắp khí nén 2 ngón mở song song kiểu rộng, bore 20mm, hành trình đóng/mở 40mm. Thiết kế tác động kép, dải áp 0,1–0,6 MPa, phù hợp gắp chi tiết có kích thước lớn hoặc sai khác kích thước. Giá: Liên hệ để xác nhận cấu hình và thời gian cung ứng.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246
SMC MHL2-20D thuộc dòng tay gắp khí nén mở song song kiểu rộng MHL2 của SMC. Mã tiêu chuẩn này sử dụng hai piston để tạo lực kẹp, hai ngón di chuyển đối xứng và có hành trình lớn hơn các dòng tay gắp compact. Sản phẩm phù hợp cho cơ cấu gắp–đặt, cấp phôi và chuyển sản phẩm trong dây chuyền tự động.
Thông số kỹ thuật SMC MHL2-20D
| Mã sản phẩm | MHL2-20D |
|---|---|
| SKU quản lý | SP-000954 |
| Dòng sản phẩm | SMC MHL2 – tay gắp khí nén 2 ngón, mở song song kiểu rộng |
| Kiểu tác động | Tác động kép |
| Đường kính piston (bore) | 20 mm |
| Hành trình đóng/mở | 40 mm |
| Môi chất | Khí nén |
| Dải áp suất làm việc | 0,1–0,6 MPa |
| Nhiệt độ môi trường và môi chất | –10 đến 60°C (không đóng băng) |
| Độ lặp lại | ±0,1 mm |
| Tần suất hoạt động tối đa | 60 chu kỳ/phút |
| Cổng khí | M5 x 0,8 |
| Lực kẹp hiệu dụng tham chiếu | 74 N trên mỗi ngón tại 0,5 MPa, điểm kẹp R = 40 mm |
| Chiều rộng đóng / mở | 82 / 122 mm |
| Kích thước tổng thể tham chiếu | Dài 160 mm; cao 65 mm; rộng 70 mm |
| Khối lượng | Khoảng 1,025 kg |
| Bôi trơn | Không yêu cầu |
| Công tắc từ | Không kèm trong mã cơ bản MHL2-20D |
Dữ liệu trên được đối chiếu từ catalog SMC cho MHL2 và cấu hình MHL2-20D. Lực kẹp thực tế thay đổi theo áp suất, vị trí điểm kẹp và hình dạng ngàm.
Ưu điểm của tay gắp SMC MHL2-20D
- Hành trình 40mm giúp xử lý phôi hoặc sản phẩm có chênh lệch kích thước.
- Hai piston tạo lực kẹp ổn định trong thân máy gọn.
- Hai ngón mở và đóng song song, thuận tiện thiết kế ngàm kẹp theo hình dạng chi tiết.
- Cơ cấu chống bụi tích hợp hỗ trợ làm việc trong môi trường tự động hóa thông thường.
- Có thể lắp cảm biến hành trình tương thích khi cần xác nhận trạng thái đóng/mở.
Ứng dụng điển hình

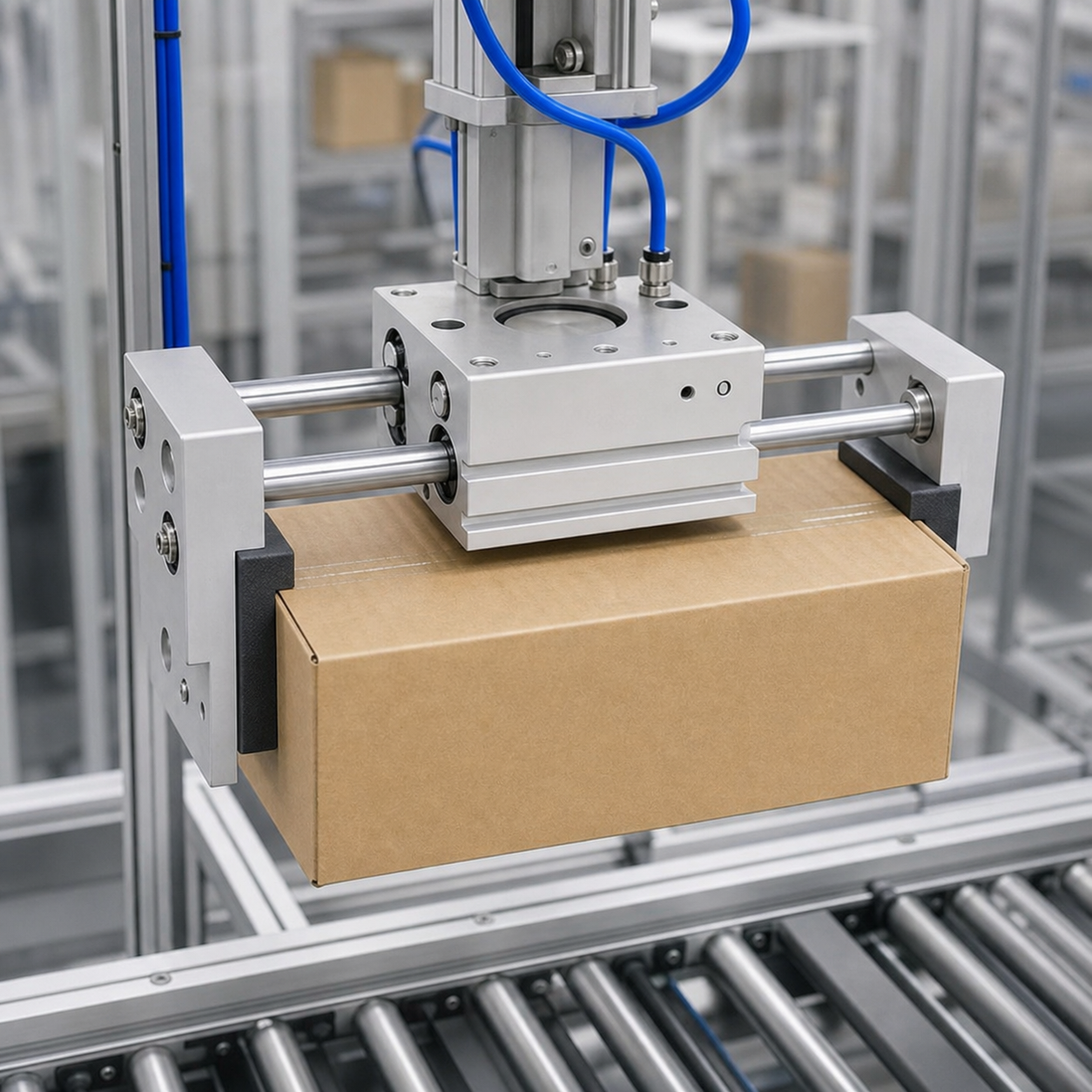

MHL2-20D phù hợp cho máy gắp–đặt, băng tải đóng gói, cấp phôi máy gia công, chuyển khay hoặc hộp và các cơ cấu cần khoảng mở rộng. Ảnh dưới minh họa cách gắn thêm má kẹp để giữ hai cạnh đối diện của hộp; má kẹp thực tế phải được tính toán theo tải và bề mặt sản phẩm.
Cách chọn và lắp đặt
- Xác định khối lượng, kích thước và hướng chuyển động của vật gắp.
- Tính lực kẹp có hệ số an toàn phù hợp với gia tốc, rung và va đập của máy.
- Giữ điểm kẹp trong phạm vi biểu đồ lực kẹp của SMC; điểm kẹp càng xa ngón, lực hữu ích càng giảm.
- Thiết kế hai má kẹp đối xứng, nhẹ và đủ cứng; không để tải lệch gây mô-men quá mức lên cơ cấu dẫn hướng.
- Dùng khí sạch, kiểm soát áp suất trong khoảng 0,1–0,6 MPa và kiểm tra rò rỉ trước khi chạy máy.
- Nếu cần cảm biến, xác định đúng loại công tắc từ và chiều dài dây thay vì suy từ mã MHL2-20D cơ bản.
Xem thêm nhóm vật tư khí nén hoặc liên hệ Ánh Dương để xác nhận cấu hình, phụ kiện và khả năng cung ứng.
Câu hỏi thường gặp
MHL2-20D có hành trình bao nhiêu?
Mã MHL2-20D có hành trình đóng/mở 40mm; chiều rộng ngón tham chiếu thay đổi từ 82mm khi đóng đến 122mm khi mở.
MHL2-20D là tay gắp tác động đơn hay kép?
Đây là tay gắp tác động kép, cần cấp khí cho hai hướng đóng và mở.
Mã cơ bản MHL2-20D có sẵn công tắc từ không?
Không. Công tắc từ và số lượng công tắc phải được xác định bằng hậu tố cấu hình tương ứng.
Có thể dùng MHL2-20D để kẹp hộp lớn không?
Có thể nếu hành trình, điểm kẹp và lực kẹp đáp ứng tính toán tải. Cần chế tạo má kẹp phù hợp và kiểm tra mô-men cho phép.
Giá SMC MHL2-20D là bao nhiêu?
Giá được để ở trạng thái Liên hệ vì phụ thuộc nguồn hàng và cấu hình tại thời điểm đặt. Khách hàng nên gửi đầy đủ mã MHL2-20D và yêu cầu phụ kiện để nhận báo giá đúng.
