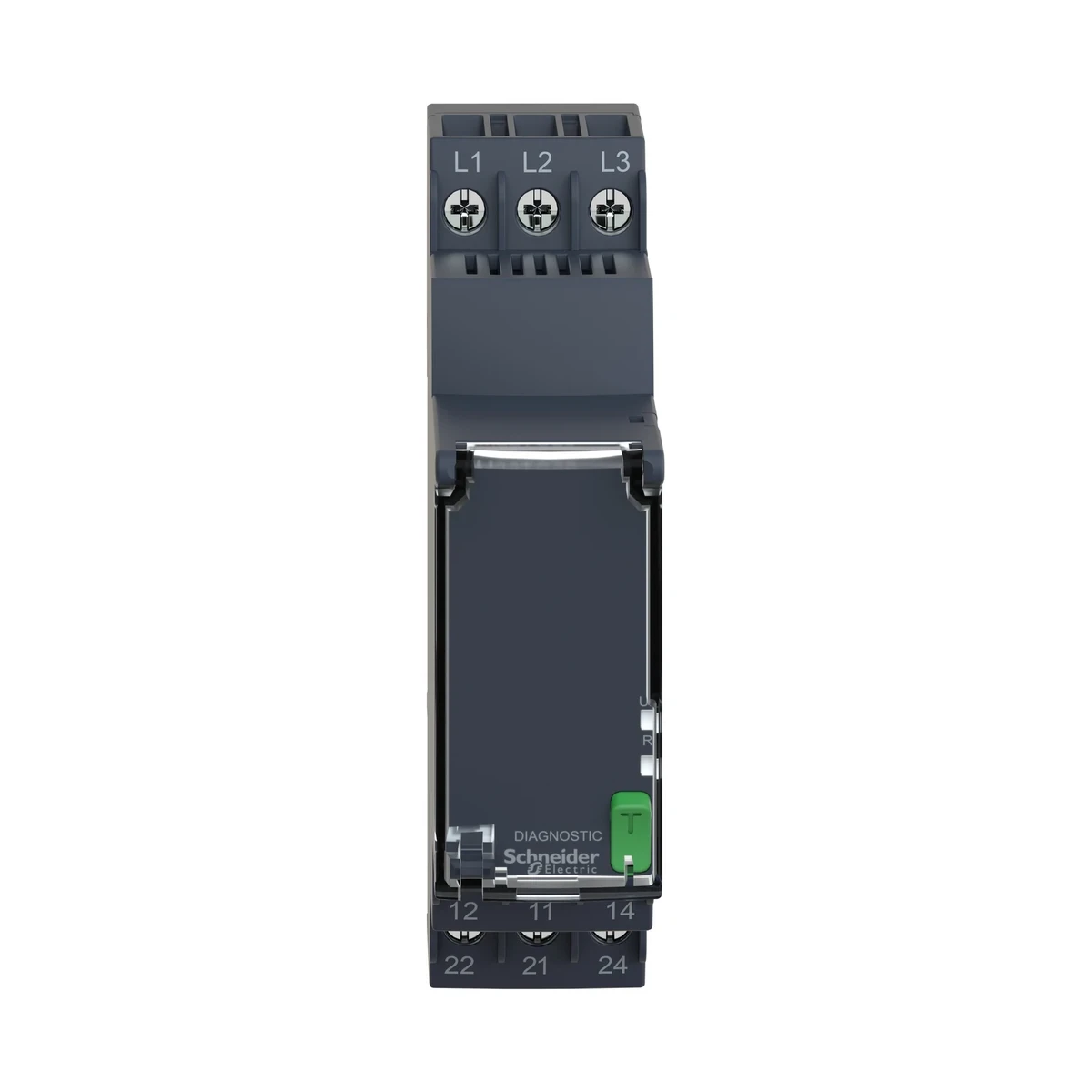

Relay Bảo Vệ Pha Schneider RM22TG20 208-480VAC

Giá: Liên hệ

Xuất kho:

Relay bảo vệ pha Schneider Electric RM22TG20 giám sát thứ tự pha và mất pha trong mạng 3 pha 208-480VAC. Thiết bị có 2 tiếp điểm chuyển đổi 8A và lắp thanh DIN.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu Schneider RM22TG20

2 Thông số kỹ thuật

3 Ưu điểm nổi bật

4 Ứng dụng

5 Hướng dẫn chọn và sử dụng

6 Câu hỏi thường gặp

6.1 RM22TG20 giám sát những lỗi nào?

6.2 Ngõ ra relay có bao nhiêu tiếp điểm?

6.3 Có cần nguồn phụ riêng không?

7 Liên hệ tư vấn

Giới thiệu Schneider RM22TG20

RM22TG20 thuộc dòng Harmony Control của Schneider Electric, dùng giám sát nguồn ba pha trước khi cho phép máy hoặc động cơ hoạt động. Thiết bị phát hiện sai thứ tự pha và mất pha, giúp mạch điều khiển ngắt hoặc cảnh báo khi nguồn không đáp ứng điều kiện.

Thông số kỹ thuật

Model	RM22TG20
Loại thiết bị	Relay giám sát nguồn 3 pha
Dải đo danh định	208-480VAC
Giới hạn nguồn hoạt động	183-528VAC
Tần số	50/60 Hz
Ngõ ra	2 tiếp điểm chuyển đổi (2 C/O)
Dòng tiếp điểm tối đa	8A ở 250VAC
Bề rộng module	22,5 mm
Lắp đặt	Thanh DIN 35 mm

Ưu điểm nổi bật

Giám sát thứ tự pha và mất pha tự động.
Hai tiếp điểm chuyển đổi thuận tiện đưa vào mạch liên động hoặc cảnh báo.
Thân 22,5 mm tiết kiệm không gian tủ điện.

Ứng dụng

Bảo vệ mạch điều khiển động cơ, bơm, quạt, băng tải, máy đóng gói, hệ thống nâng hạ và thiết bị ba pha cần kiểm tra nguồn trước khi vận hành.

Hướng dẫn chọn và sử dụng

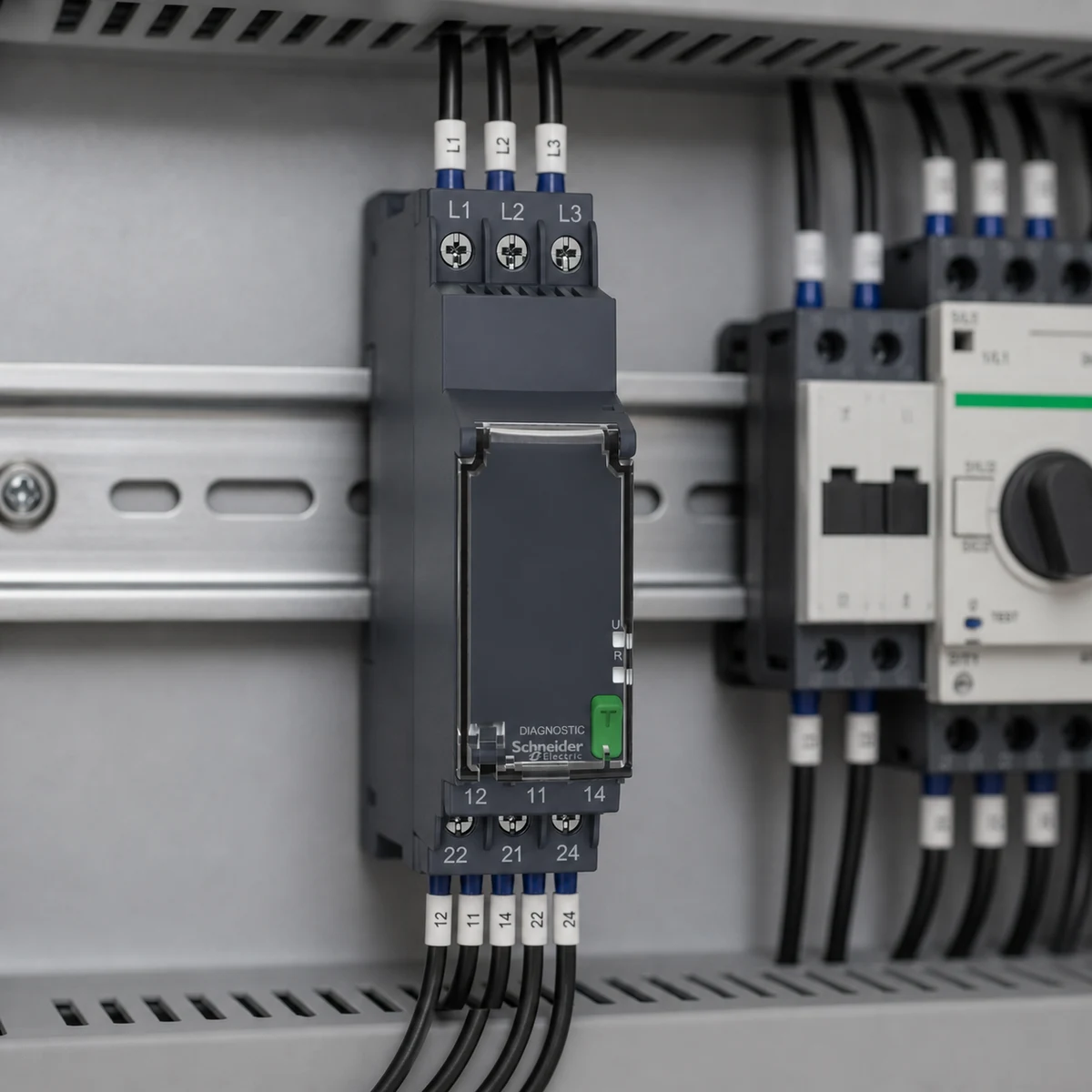

Đấu đúng L1, L2, L3 và các chân 11-12-14, 21-22-24 theo sơ đồ Schneider. Kiểm tra dải điện áp hệ thống, thử tình huống đảo pha/mất pha sau lắp và luôn cô lập nguồn trước khi thao tác terminal.
