Rắc Co Nối Thẳng Khí Nén 4mm x 4mm CNA0097

Giới thiệu rắc co nối thẳng khí nén 4mm x 4mm

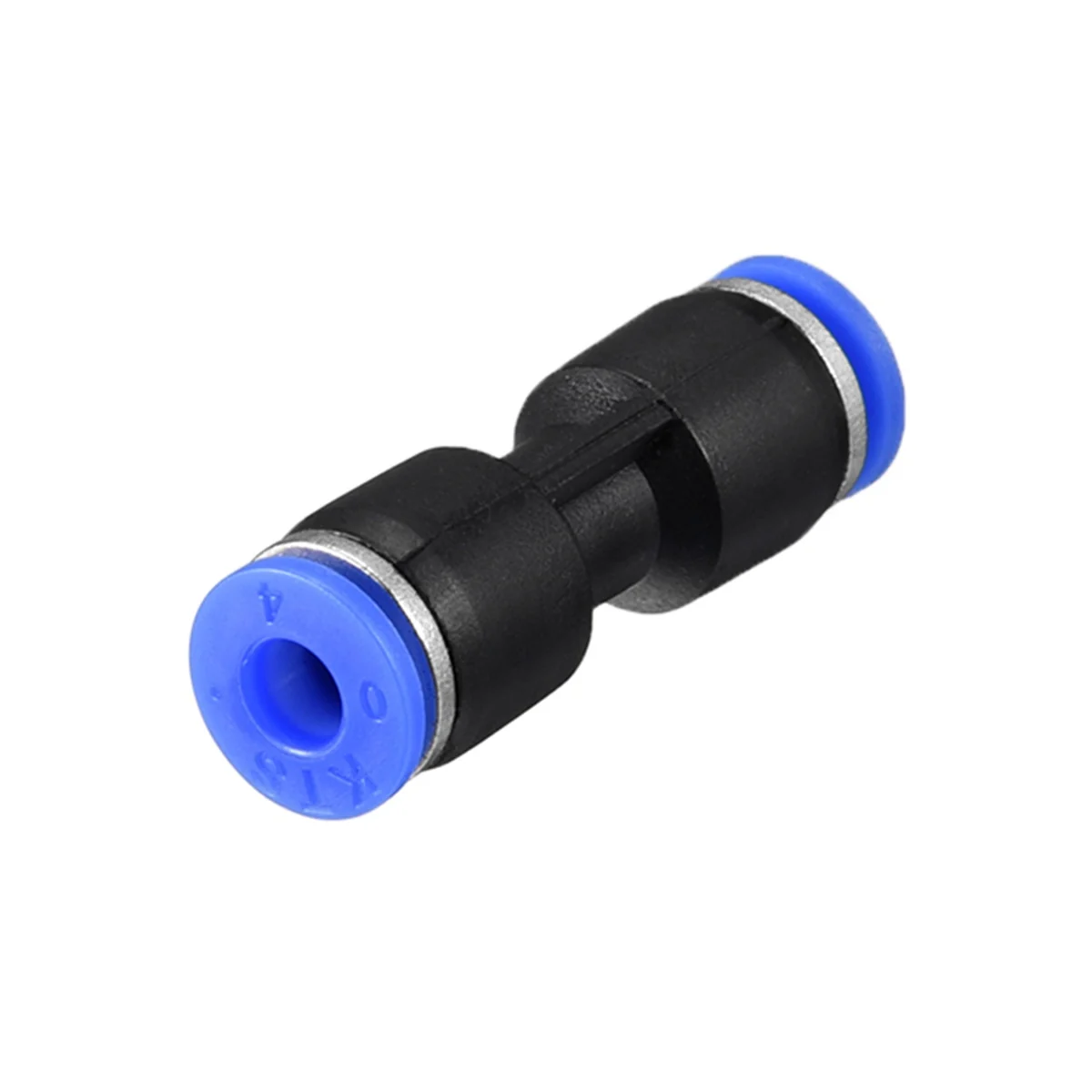

Rắc co nối thẳng khí nén 4mm x 4mm là đầu nối trung gian dùng ghép hai đoạn ống có cùng đường kính ngoài 4mm theo một đường thẳng. Cơ cấu push-in giữ ống bằng vòng kẹp bên trong; người lắp chỉ cần cắt đầu ống vuông, đẩy ống vào hết hành trình và kéo nhẹ để kiểm tra độ giữ. Khi cần tháo, nhấn đều vòng nhả màu xanh rồi rút ống ra. Quy cách nhỏ gọn phù hợp các mạch điều khiển khí, cụm van, bộ kẹp và thiết bị tự động cần đi ống gọn trong không gian hẹp.

Tóm tắt nhanh

• Mã quản lý theo PO: CNA0097.
• Kiểu đầu nối: rắc co thẳng hai đầu ống bằng nhau.
• Đường kính ngoài ống ở mỗi đầu: 4mm x 4mm.
• Cơ cấu kết nối nhanh push-in, không cần ren hoặc dụng cụ chuyên dụng khi nối ống.

Thông số kỹ thuật đã xác minh

Đặc điểm và lợi ích

• Nối hai đoạn ống 4mm theo đường thẳng mà không cần thêm ren trung gian.
• Thao tác lắp và tháo nhanh, hỗ trợ rút ngắn thời gian bảo trì đường khí.
• Thân nhỏ gọn, phù hợp đi ống trong cụm máy và bảng khí nén có mật độ cao.
• Hai vòng nhả giúp tháo ống có kiểm soát và hạn chế kéo giật làm hỏng đầu ống.
• Hình sản phẩm và ảnh ứng dụng thể hiện đúng kiểu nối thẳng hai đầu bằng nhau, tránh nhầm với co góc hoặc đầu giảm.

Ứng dụng phù hợp

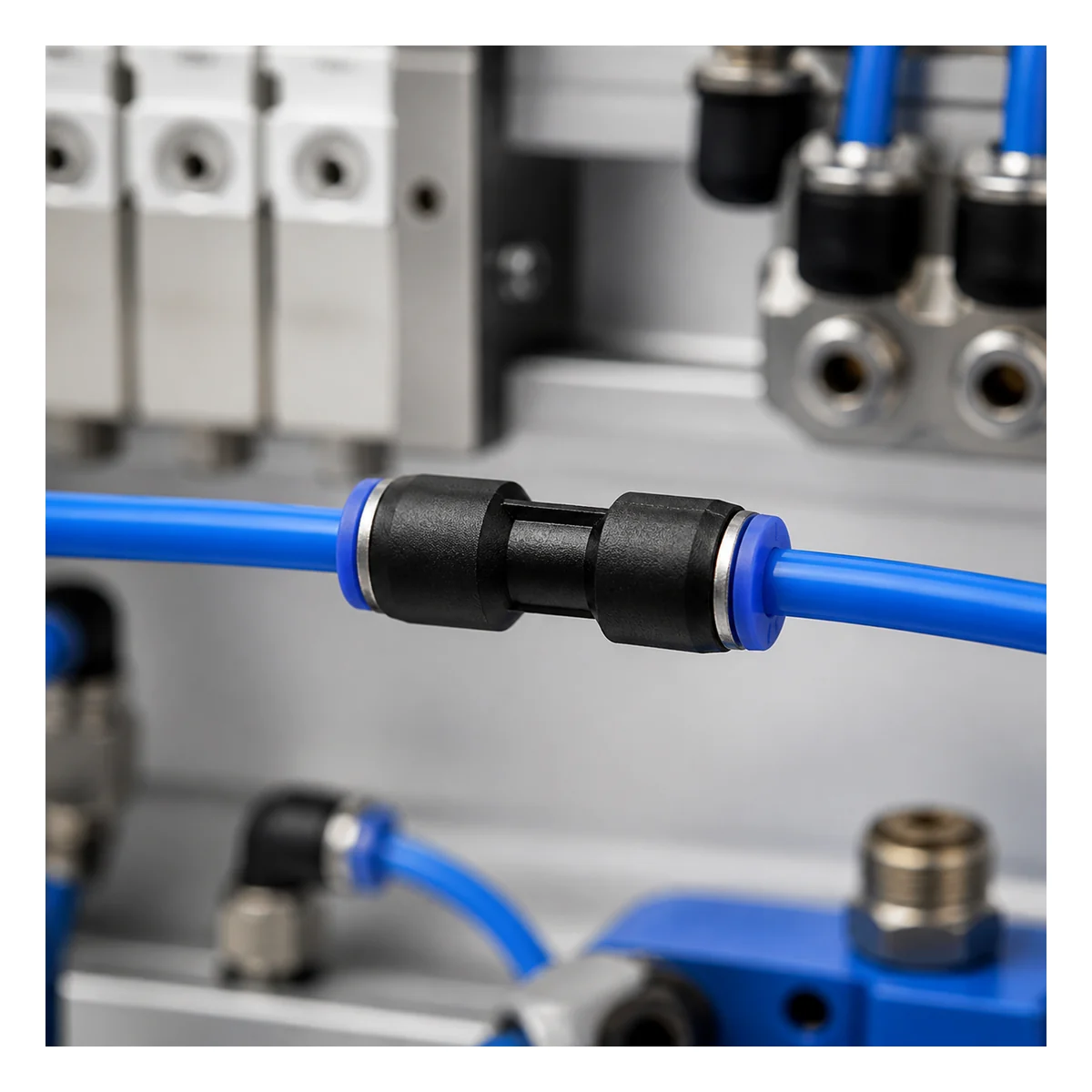

Sản phẩm được dùng để nối dài ống khí 4mm trong máy đóng gói, máy lắp ráp, cụm xy lanh nhỏ, tay gắp, bàn kiểm tra, mạch điều khiển van và các hệ thống tự động hóa. Rắc co cũng hữu ích khi sửa một đoạn ống bị hư cục bộ: cắt bỏ phần lỗi, làm sạch hai đầu và nối lại bằng đầu nối thẳng. Với mạch chân không hoặc môi chất khác khí nén, cần kiểm tra sự tương thích của ống và vật liệu làm kín trước khi sử dụng.

Cách chọn đúng sản phẩm

Điểm quan trọng nhất là xác nhận kích thước 4mm là đường kính ngoài của ống, không phải đường kính trong. Hai đầu sản phẩm đều nhận ống 4mm nên không dùng thay đầu giảm 6-4 hoặc 8-4. Khi thay thế, cần so sánh kiểu vòng nhả, không gian lắp và loại ống đang sử dụng. Không chọn đầu nối chỉ dựa trên màu sắc vì nhiều dòng có hình thức gần giống nhưng khác cỡ ống.

Hướng dẫn lắp đặt và sử dụng

Ngắt nguồn khí và xả hết áp suất trước khi thao tác. Dùng dao cắt ống chuyên dụng để tạo mặt cắt vuông, không dập méo hoặc để ba via. Đẩy ống thẳng vào đầu nối đến hết hành trình rồi kéo nhẹ để kiểm tra. Sau khi cấp khí, dùng dung dịch kiểm tra rò phù hợp tại hai đầu nối. Khi tháo, xả áp hoàn toàn, nhấn đều vòng xanh về phía thân rắc co và rút ống theo phương thẳng; không xoắn giật ống khi hệ thống còn áp.

Xem thêm danh mục vật tư khí nén và ống khí và phụ kiện đường khí trên hệ thống Ánh Dương Vina.

Nguồn đối chiếu: tài liệu tham khảo đầu nối PU-04.

Câu hỏi thường gặp

Rắc co CNA0097 dùng cho ống kích thước nào?

Sản phẩm dùng nối hai ống có đường kính ngoài 4mm, tương ứng quy cách 4mm x 4mm.

Đây có phải rắc co giảm 6-4 không?

Không. Hai đầu có cùng kích thước 4mm nên đây là rắc co thẳng bằng, không phải đầu giảm.

Có cần quấn băng tan khi lắp không?

Không, sản phẩm nối trực tiếp với ống bằng cơ cấu push-in và không có cổng ren cần quấn băng tan.

Làm sao tháo ống khỏi rắc co?

Xả hết áp suất, nhấn vòng nhả màu xanh về phía thân đầu nối rồi rút ống thẳng ra.

Vì sao đầu nối bị rò khí?

Nguyên nhân thường gặp là đầu ống cắt lệch, bị xước, chưa đẩy hết hành trình hoặc kích thước ống không đúng 4mm.

Liên hệ tư vấn và báo giá

Để kiểm tra đúng quy cách, số lượng và phương án sử dụng, vui lòng liên hệ Ánh Dương Vina. Giá sản phẩm được hiển thị ở trạng thái Liên hệ để báo theo thời điểm và yêu cầu thực tế.
