Quạt Làm Mát MR8025H24B-FSR 24V 0.15A 80x80x25mm

Giới thiệu quạt làm mát MR8025H24B-FSR 24VDC

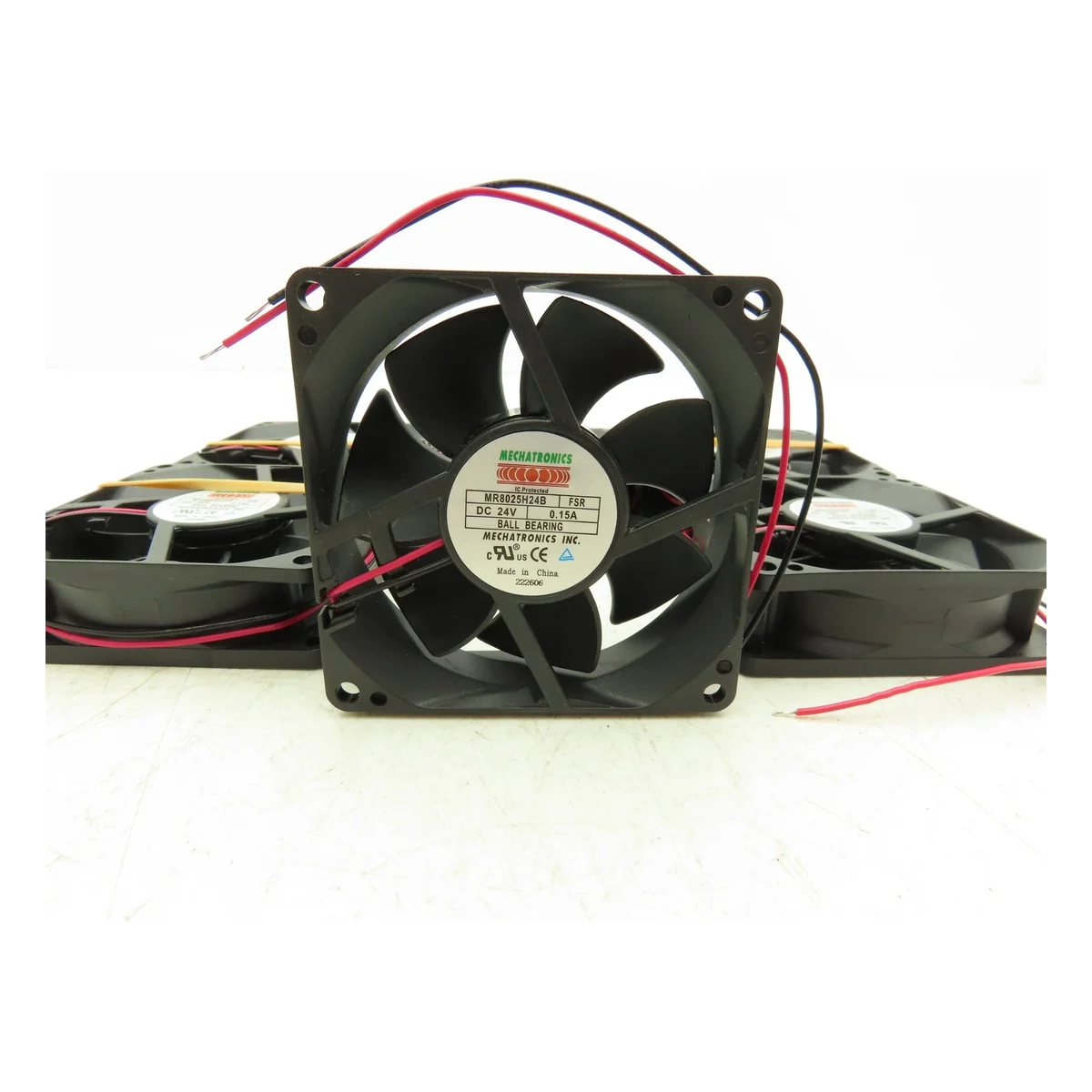

MR8025H24B-FSR là quạt hướng trục DC thuộc dòng MR8025 của Mechatronics, có kích thước khung 80x80mm và chiều dày 25mm. Nhãn sản phẩm thực tế thể hiện nguồn DC 24V, dòng 0,15A, ổ bi và hai dây cấp nguồn. Dữ liệu sản phẩm của Mechatronics và DigiKey cho biết phiên bản này đạt tốc độ danh định 4.200 vòng/phút, lưu lượng khoảng 60CFM và được thiết kế cho các ứng dụng tản nhiệt cưỡng bức trong thiết bị điện, điện tử và tủ điều khiển.

Tóm tắt nhanh

• Model trên nhãn: MR8025H24B-FSR; mã ghi trong PO: MR802524SH.
• Kích thước khung: 80x80x25mm.
• Nguồn định mức: 24VDC; dòng định mức: 0,15A; công suất vào 3,6W.
• Tốc độ danh định: 4.200RPM; lưu lượng: 60CFM (khoảng 1,70m³/phút).
• Kiểu đấu nối: hai dây dẫn; kiểu ổ đỡ: ball bearing.

Thông số kỹ thuật đã xác minh

Đặc điểm và lợi ích

• Kích thước chuẩn 80x80x25mm giúp thay thế thuận tiện khi vị trí lắp và lỗ bắt vít tương thích.
• Nguồn 24VDC phù hợp tủ điều khiển, bộ nguồn và thiết bị công nghiệp sử dụng nguồn điều khiển một chiều.
• Lưu lượng 60CFM hỗ trợ trao đổi nhiệt nhanh trong khoang thiết bị nhỏ và vừa.
• Ổ bi phù hợp nhu cầu vận hành lặp lại hoặc thời gian dài hơn so với nhiều cấu hình sleeve bearing.

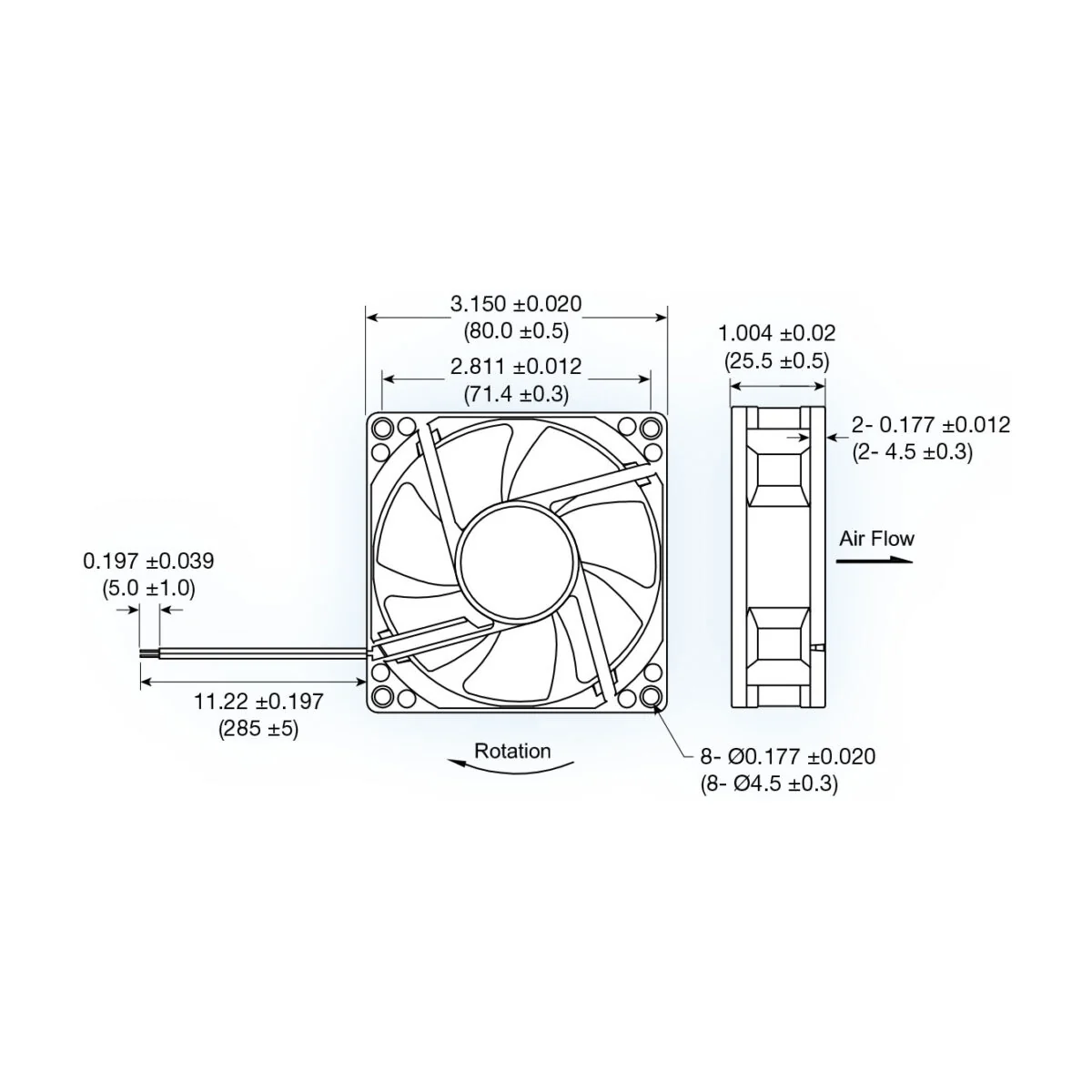

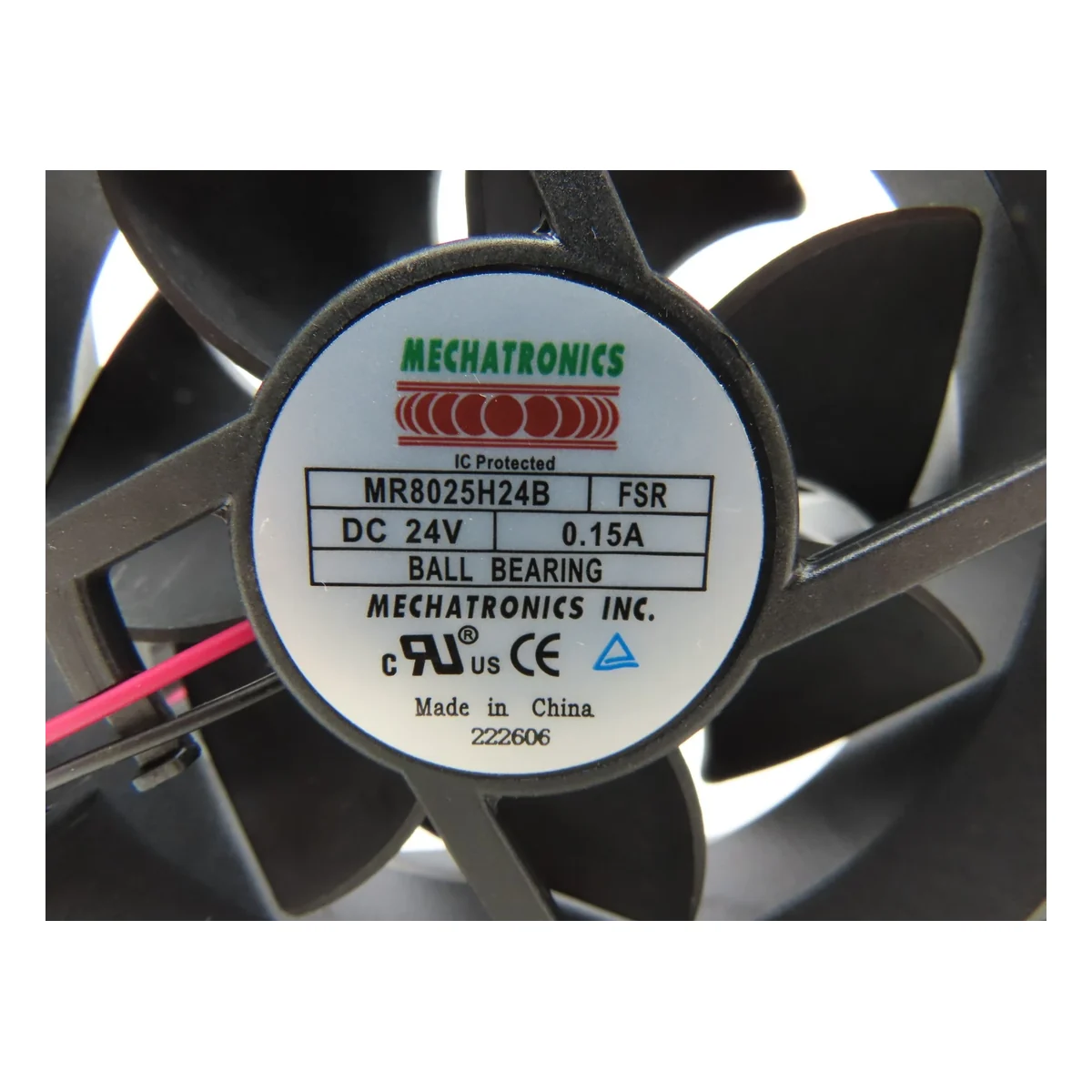

• Ảnh nhãn model thật và bản vẽ kích thước hỗ trợ đối chiếu trước khi thay thế.

Ứng dụng phù hợp

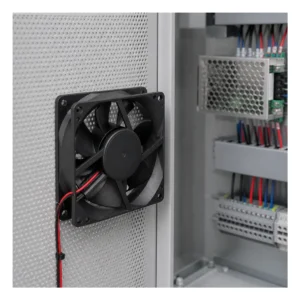

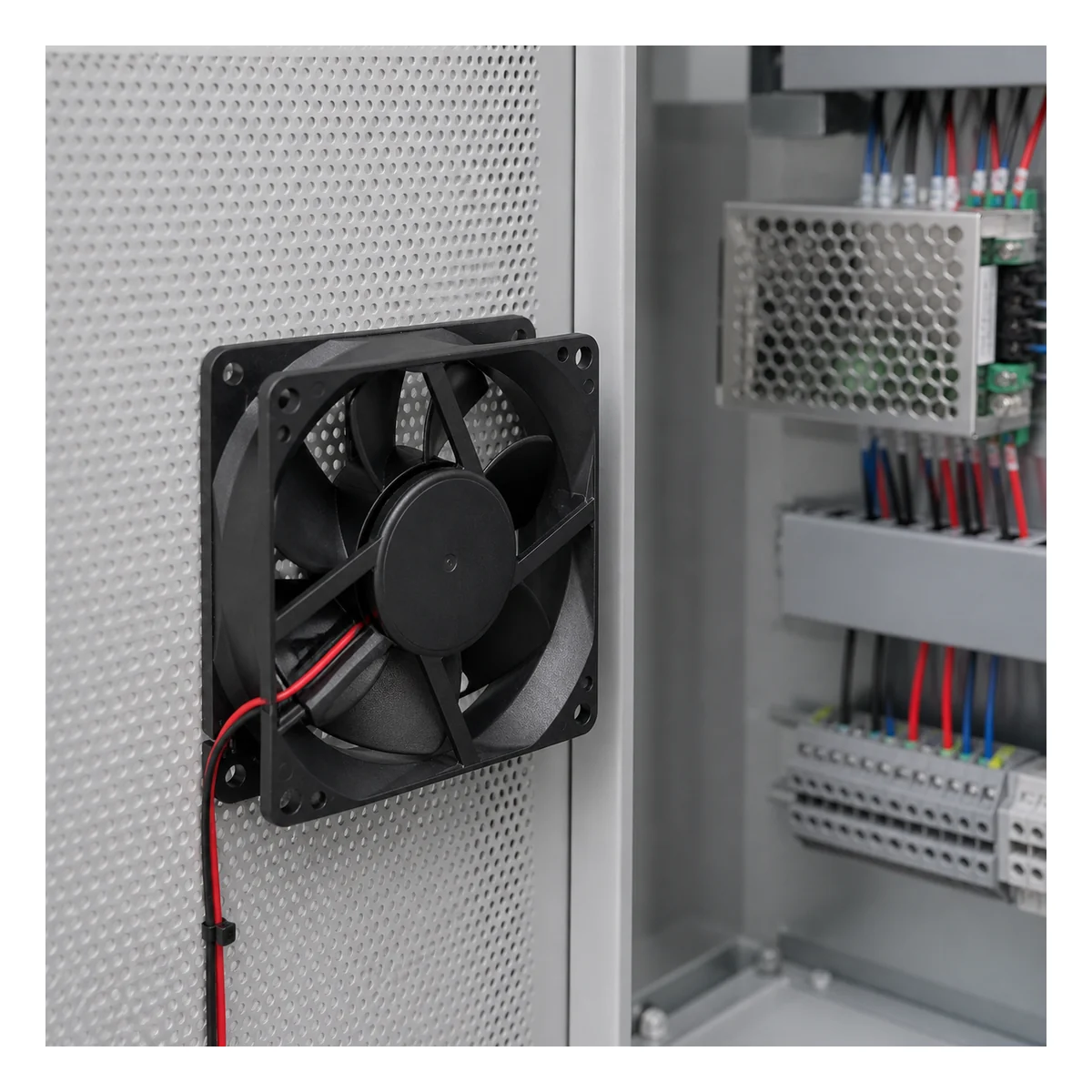

Quạt được dùng làm mát tủ điện, bộ nguồn chuyển mạch, biến tần nhỏ, máy đóng gói, máy lắp ráp, thiết bị điều khiển, bộ sạc và các khoang điện tử cần dòng khí cưỡng bức. Có thể bố trí theo hướng hút khí mát vào hoặc đẩy khí nóng ra tùy thiết kế thông gió. Với tủ có bụi, nên kết hợp lưới chắn hoặc tấm lọc phù hợp và bảo đảm diện tích cửa gió không làm giảm lưu lượng quá mức.

Cách chọn đúng sản phẩm

Khi thay quạt, cần đối chiếu đủ năm yếu tố: kích thước 80x80x25mm, điện áp 24VDC, dòng 0,15A, số dây và chiều dòng khí. Không dùng quạt 12V ở nguồn 24V và không thay bằng model có chiều dày khác nếu khoảng hở hoặc lỗ gá không phù hợp. Nếu hệ thống sử dụng tín hiệu tốc độ, cảnh báo kẹt rotor hoặc PWM, cần xác nhận biến thể dây/tùy chọn vì phiên bản trong PO là cấu hình hai dây.

Hướng dẫn lắp đặt và sử dụng

Ngắt nguồn và chờ thiết bị xả điện trước khi lắp. Xác định cực tính dây nguồn, hướng quay và mũi tên dòng khí trên thân quạt. Cố định đủ bốn góc bằng vít và vòng đệm phù hợp, không siết làm biến dạng khung. Chừa khoảng hút/xả thông thoáng, bó dây tránh cánh quạt và lắp lưới bảo vệ nếu có nguy cơ chạm tay. Sau khi cấp nguồn, kiểm tra quạt khởi động ổn định, không rung cọ và chiều gió đúng thiết kế.

Xem thêm danh mục quạt hút và quạt làm mát và vật tư điện công nghiệp trên hệ thống Ánh Dương Vina.

Nguồn đối chiếu: trang sản phẩm Mechatronics MR8025H24 và dữ liệu MR8025H24B-FSR tại DigiKey.

Câu hỏi thường gặp

Quạt MR8025H24B-FSR dùng điện áp bao nhiêu?

Quạt dùng nguồn một chiều 24VDC và có dòng định mức 0,15A.

Kích thước quạt là bao nhiêu?

Kích thước khung là 80x80mm và chiều dày 25mm.

Quạt có bao nhiêu dây?

Phiên bản thể hiện trong PO và ảnh nhãn thực tế sử dụng hai dây cấp nguồn.

Lưu lượng của quạt MR8025H24B-FSR là bao nhiêu?

Dữ liệu sản phẩm công bố khoảng 60CFM, tương đương khoảng 1,70m³/phút.

Có thể thay bằng quạt 12V cùng kích thước không?

Không nên. Kích thước giống nhau không đồng nghĩa tương thích điện; phải dùng đúng điện áp 24VDC và kiểm tra dòng, dây đấu cùng hướng gió.

Liên hệ tư vấn và báo giá

Để kiểm tra đúng quy cách, số lượng và phương án sử dụng, vui lòng liên hệ Ánh Dương Vina. Giá sản phẩm được hiển thị ở trạng thái Liên hệ để báo theo thời điểm và yêu cầu thực tế.
