Ống Lót Chốt Định Vị MISUMI JBAUFM6-P4-L6 – D6 P4 L6

Ống lót chốt định vị MISUMI JBAUFM6-P4-L6 là gì?

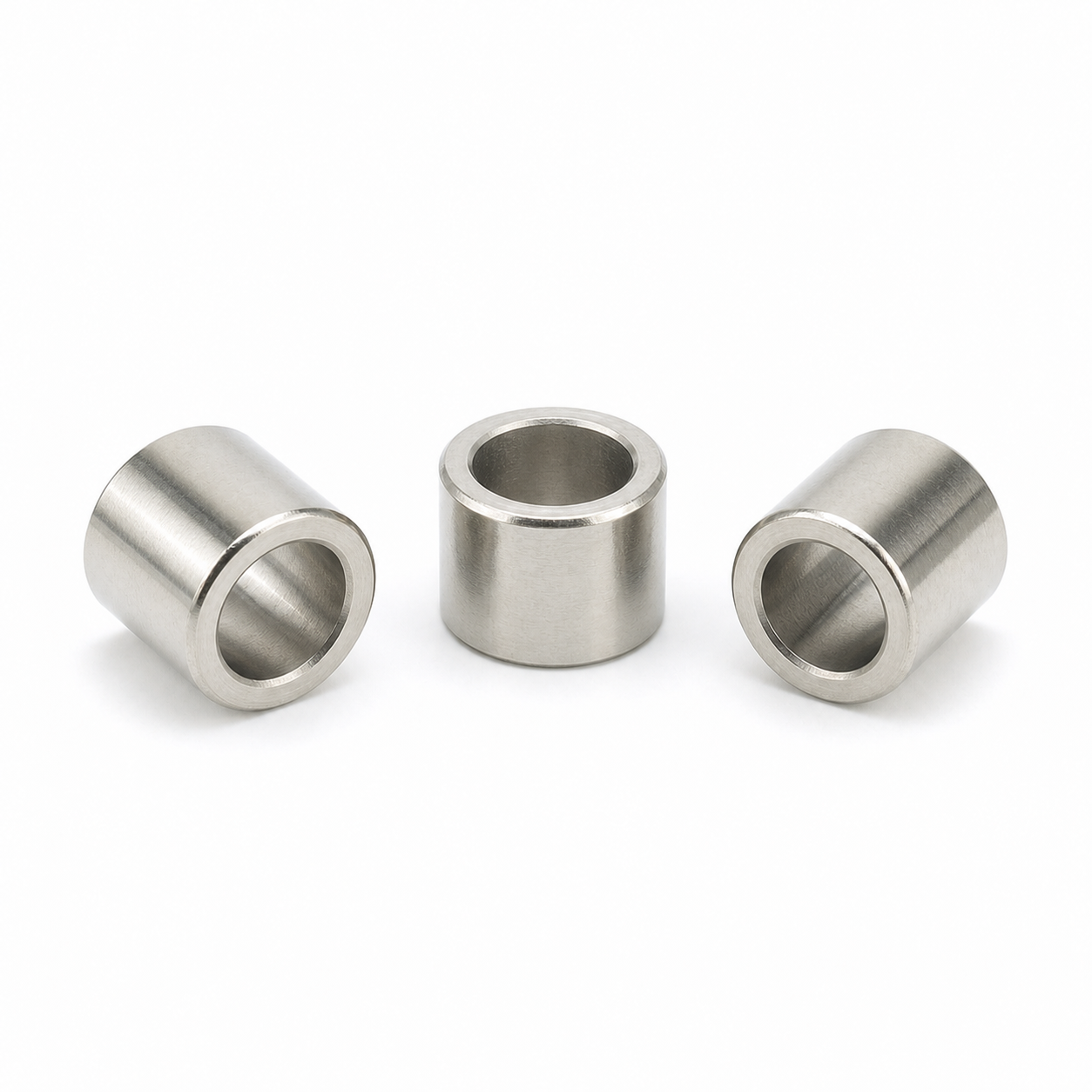

JBAUFM6-P4-L6 là ống lót thẳng thành mỏng, không bích dùng cùng chốt định vị trong đồ gá, khuôn và cụm máy chính xác. Mã cấu hình này có đường kính ngoài D6, lỗ P4 và chiều dài L6 mm. Kết cấu nhỏ gọn giúp tạo bề mặt dẫn hướng chịu mài mòn tại vị trí lắp chốt mà không phải thay cả tấm đồ gá.

Thông số JBAUFM6-P4-L6 đã xác minh

Ưu điểm và ứng dụng

• Thành mỏng 1 mm phù hợp vị trí có không gian lắp hạn chế.
• Bề mặt cứng giúp giảm mài mòn lỗ định vị khi tháo lắp chốt nhiều lần.
• Mạ niken hóa học hỗ trợ chống gỉ bề mặt trong điều kiện sử dụng công nghiệp thông thường.
• Dùng trong đồ gá kiểm tra, jig lắp ráp, khuôn, bàn máy và cụm cơ khí cần lặp lại vị trí.

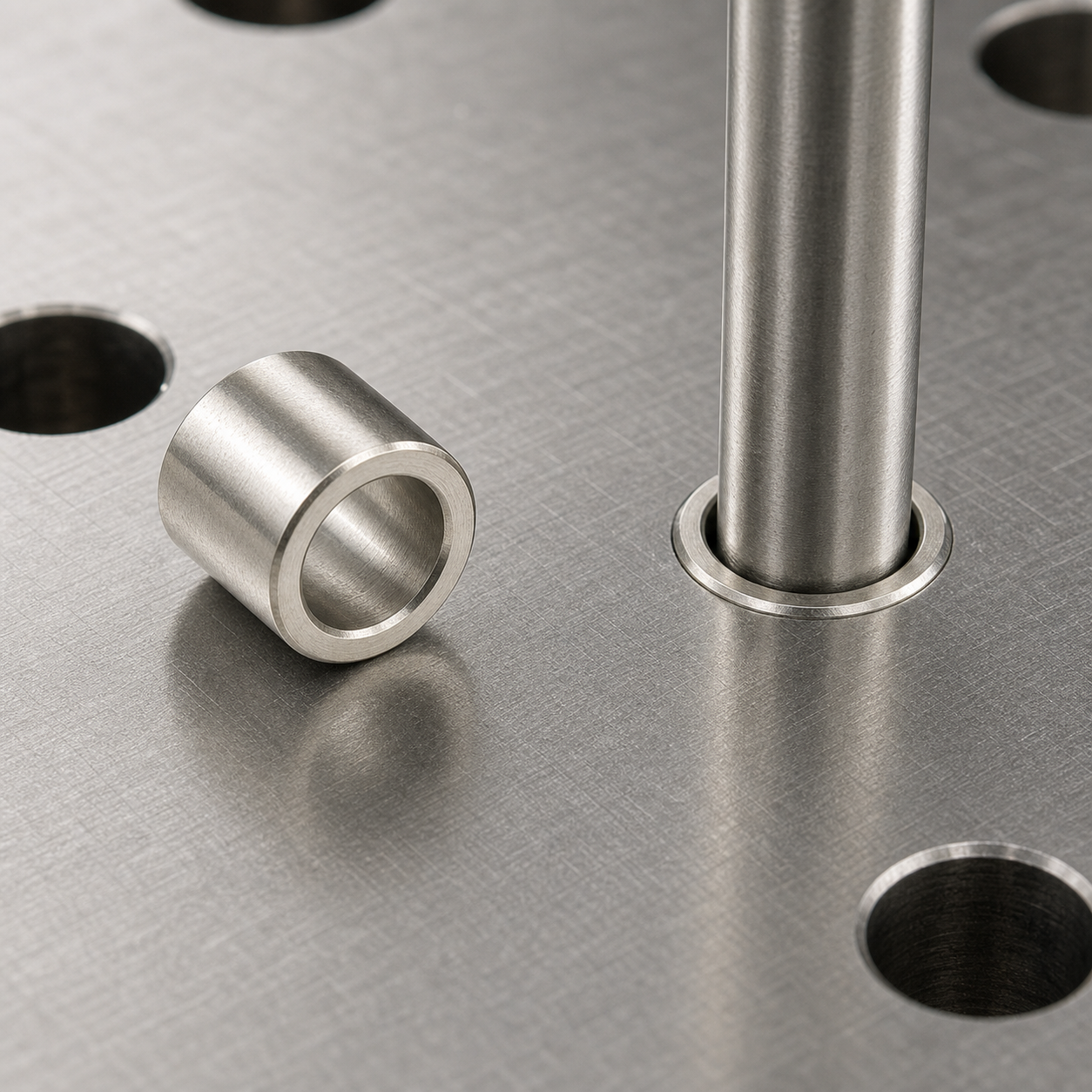

Hướng dẫn chọn và lắp đặt

Cần đối chiếu đủ ba kích thước D6 – P4 – L6 và dung sai lỗ lắp trên tấm trước khi đặt hàng. Miền dung sai đường kính ngoài m6 tạo kiểu lắp ép; kích thước lỗ trên chi tiết ghép phải do bộ phận thiết kế hoặc gia công xác nhận theo vật liệu và lực giữ yêu cầu.

1. Đo và làm sạch lỗ lắp; loại bỏ ba via ở miệng lỗ.
2. Đặt ống lót đồng tâm, ép thẳng bằng chày phẳng phủ hết mặt đầu.
3. Không đóng búa trực tiếp vì có thể làm nghiêng hoặc biến dạng thành mỏng.
4. Sau khi ép, kiểm tra lại lỗ 4 mm và độ đồng tâm trước khi đưa chốt vào làm việc.

Ánh Dương cung cấp linh kiện cơ khí và linh kiện lắp ghép theo mã. Vui lòng liên hệ và gửi bản vẽ hoặc ảnh vị trí lắp để được đối chiếu đúng cấu hình.

Câu hỏi thường gặp về JBAUFM6-P4-L6

JBAUFM6-P4-L6 dùng cho chốt đường kính bao nhiêu?

Ống lót có lỗ danh nghĩa 4 mm. Kích thước và dung sai chốt phải được chọn theo độ hở làm việc, yêu cầu định vị và điều kiện lắp thực tế.

Đây có phải loại có bích không?

Không. JBAUFM là ống lót thẳng, không bích và thành mỏng.

Có thể đóng ống lót bằng búa không?

Không nên. Cần ép thẳng bằng dụng cụ phù hợp để tránh nghiêng, xước bề mặt hoặc biến dạng lỗ.

D6 có phải là kích thước lỗ cần gia công không?

Không thể lấy 6 mm làm kích thước lỗ gia công một cách máy móc. D6 m6 là kích thước ngoài của ống lót; kích thước và dung sai lỗ ghép phải được tính theo yêu cầu lắp ép.

Sản phẩm có sẵn và giá bao nhiêu?

Giá và thời gian giao hàng cần được xác nhận tại thời điểm hỏi hàng. Vui lòng cung cấp mã JBAUFM6-P4-L6 và số lượng cần mua.
