Khởi động từ CHINT NXC-18 18A 3P 1NO+1NC

Khởi động từ CHINT NXC-18 là contactor xoay chiều 3 cực dùng để đóng cắt động cơ và tải công nghiệp từ xa. Model có dòng làm việc danh định 18 A theo cấp sử dụng AC-3 tại 380/400 V, tích hợp một tiếp điểm phụ thường mở và một tiếp điểm phụ thường đóng.

Trả lời nhanh: NXC-18 phù hợp động cơ khoảng 4 kW ở 220/230/240 V, 7,5 kW ở 380/400 V và 10 kW ở 660/690 V theo bảng chọn CHINT. PO chưa ghi điện áp cuộn hút, vì vậy phải xác nhận điện áp và tần số cuộn coil trước khi báo giá; không được chọn chỉ dựa trên dòng 18 A.

Thông số CHINT NXC-18

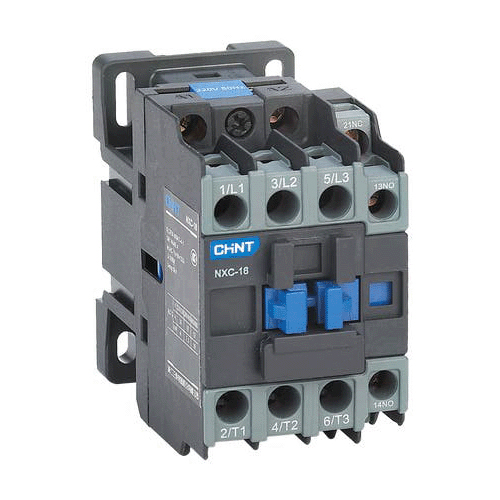

Ảnh đại diện thể hiện phiên bản NXC-18 cuộn 220 V 50/60 Hz từ nguồn CHINT Argentina. Thân NXC-18 dùng chung hình học cơ bản, nhưng tem cuộn hút có thể khác theo phiên bản đặt hàng.

Các điện áp cuộn hút cần xác nhận

Catalogue NXC công bố nhiều điện áp điều khiển cho nhóm NXC-06 đến NXC-100. Các tùy chọn thường gặp gồm 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 230 V, 240 V, 380 V và 415 V AC; danh mục mới có thể bổ sung trị số theo thị trường. Không phải mọi mã đều có sẵn ở mọi quốc gia hoặc cùng tần số.

• Cuộn 220 V AC: thường dùng khi mạch điều khiển lấy nguồn pha–trung tính.
• Cuộn 380 V AC: dùng khi mạch điều khiển lấy điện áp dây–dây phù hợp thiết kế.
• Cuộn 24/48/110 V AC: dùng khi tủ có biến áp điều khiển tương ứng.

Điện áp ghi trên cuộn phải trùng với nguồn điều khiển thực tế. Cấp sai điện áp có thể khiến contactor không hút chắc, phát nóng, rung hoặc cháy cuộn dây.

Ứng dụng của NXC-18

• Khởi động và dừng động cơ ba pha qua nút nhấn, PLC hoặc rơ-le điều khiển.
• Đóng cắt bơm, quạt, băng tải, máy nén và máy công cụ.
• Ghép với rơ-le nhiệt để tạo bộ khởi động trực tiếp DOL.
• Dùng trong mạch liên động thuận–nghịch khi thiết kế đủ khóa điện và khóa cơ.
• Đóng cắt tải điện trở hoặc tải khác khi lựa chọn theo đúng cấp sử dụng.

Cách chọn CHINT NXC-18

1. Xác định điện áp lưới, công suất và dòng định mức trên nhãn động cơ.
2. Xác định cấp sử dụng: AC-3 cho khởi động/dừng động cơ lồng sóc thông thường; tải đóng cắt nặng cần tính theo cấp phù hợp.
3. Kiểm tra dòng 18 A và công suất trong bảng chọn có đáp ứng tải hay không.
4. Xác định chính xác điện áp cuộn hút A1–A2 và tần số 50/60 Hz.
5. Kiểm tra số lượng tiếp điểm phụ 1NO+1NC có đủ cho mạch tự giữ, báo trạng thái và liên động.
6. Chọn rơ-le nhiệt, thiết bị bảo vệ ngắn mạch và tiết diện dây theo thiết kế hệ thống.

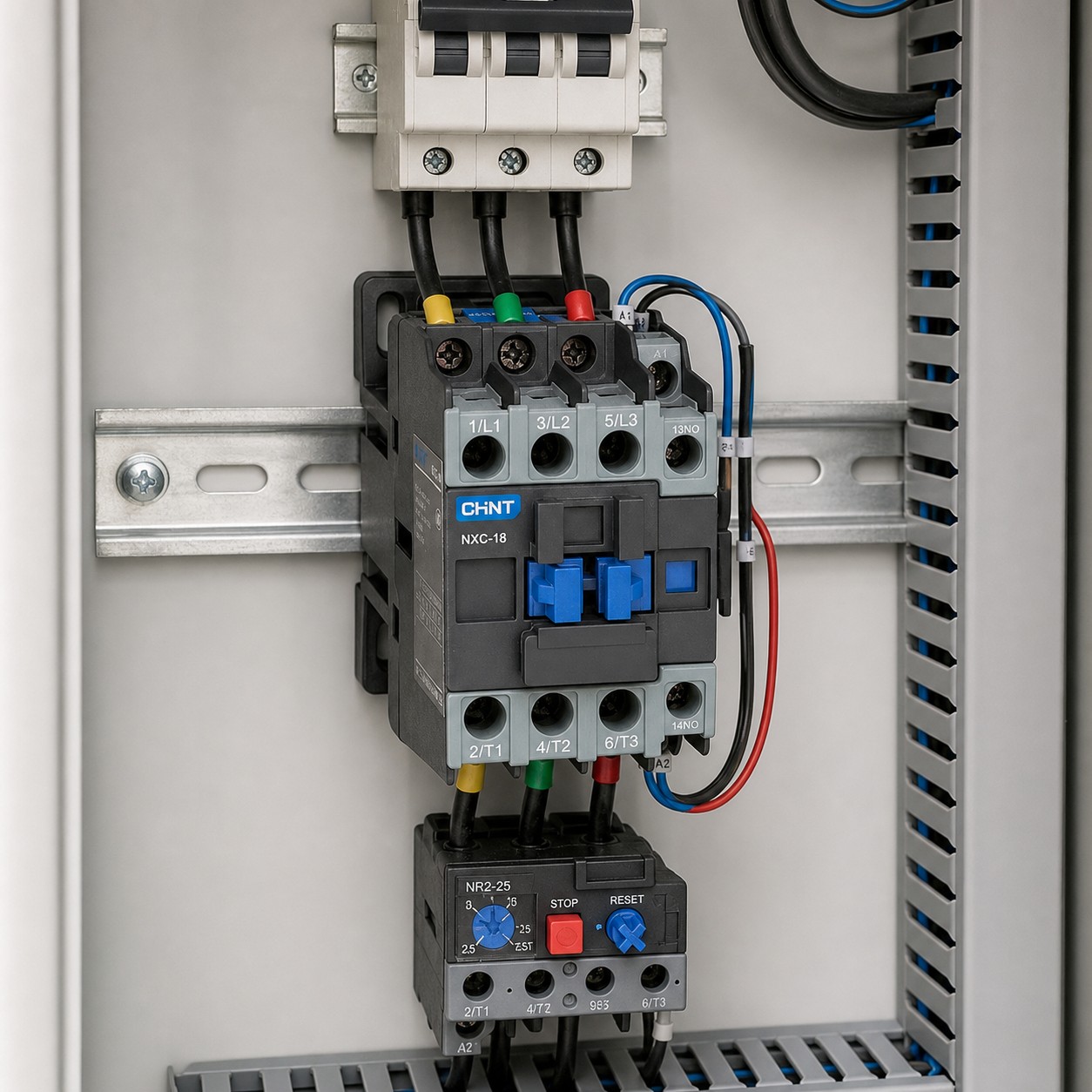

Hướng dẫn đấu nối và sử dụng

• Nguồn ba pha vào các cọc 1/L1, 3/L2, 5/L3; tải ra 2/T1, 4/T2, 6/T3.
• Cuộn hút điều khiển đấu vào A1 và A2 đúng điện áp ghi trên sản phẩm.
• Tiếp điểm phụ 13–14 thường mở và 21–22 thường đóng được dùng theo sơ đồ điều khiển.
• Siết đầu cốt đúng mô-men trong tài liệu kỹ thuật; không để lõi đồng hở.
• Ngắt hoàn toàn nguồn lực và nguồn điều khiển trước khi lắp, đo hoặc bảo trì.
• Sau khi cấp điện, kiểm tra tiếng rung, nhiệt độ, độ chắc đầu dây và khả năng nhả của contactor.

Lưu ý phối hợp bảo vệ

Contactor không thay thế cầu dao bảo vệ ngắn mạch và không tự bảo vệ quá tải động cơ. Hệ thống cần phối hợp với MCCB/MCB hoặc cầu chì phù hợp, rơ-le nhiệt và mạch điều khiển an toàn. Việc lắp đặt tủ điện phải do người có chuyên môn thực hiện theo sơ đồ đã được duyệt.

Câu hỏi thường gặp về CHINT NXC-18

NXC-18 dùng cho động cơ bao nhiêu kW?

Theo bảng chọn CHINT, công suất tham khảo là 4 kW ở 220/230/240 V, 7,5 kW ở 380/400 V và 10 kW ở 660/690 V theo cấp AC-3. Vẫn cần đối chiếu dòng trên nhãn động cơ.

NXC-18 có sẵn tiếp điểm phụ không?

Có. Model NXC-18 tiêu chuẩn có một tiếp điểm phụ thường mở 1NO và một tiếp điểm phụ thường đóng 1NC.

Có thể thay cuộn 220 V bằng cuộn 380 V không?

Không thể dùng thay trực tiếp nếu nguồn điều khiển không phù hợp. Phải chọn đúng phiên bản cuộn hút hoặc thay đổi thiết kế nguồn điều khiển theo tài liệu kỹ thuật.

NXC-18 có bảo vệ quá tải động cơ không?

Không. Cần phối hợp rơ-le nhiệt và thiết bị bảo vệ ngắn mạch phù hợp.

PO không ghi điện áp cuộn hút thì đặt như thế nào?

Hãy gửi sơ đồ tủ, điện áp tại A1–A2 hoặc ảnh contactor cũ. Ánh Dương sẽ đối chiếu phiên bản trước khi báo giá để tránh giao sai cuộn coil.

Liên hệ tư vấn và báo giá

Để nhận báo giá CHINT NXC-18, vui lòng liên hệ Kỹ Thuật Công Nghiệp Ánh Dương và cung cấp điện áp cuộn hút, tần số, số lượng cùng ảnh nhãn sản phẩm nếu có. Xem thêm giải pháp điện công nghiệp tại anhduongvina.com.

Nguồn đối chiếu: CHINT Global NXC, catalogue NXC và trang CHINT Argentina cho mã NXC-18 220 V. Nội dung được biên soạn riêng cho anhduongvina.com.
