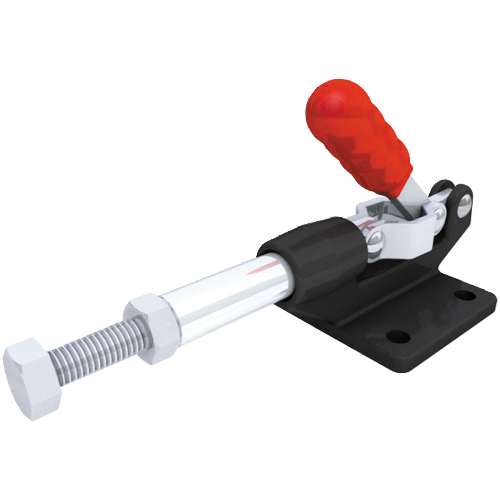

Kẹp Định Vị GOOD HAND GH-304-CM – Đẩy Kéo 227kgf
Kẹp đẩy kéo GOOD HAND GH-304-CM, hành trình 32 mm, khả năng giữ 227 kgf, tay mở 183°, kèm vít tỳ SA-085012 M8x50L. Liên hệ báo giá.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu kẹp định vị GOOD HAND GH-304-CM
GOOD HAND GH-304-CM là kẹp nhanh tác động thẳng kiểu đẩy/kéo (push-pull toggle clamp) có đế bích phẳng. Cơ cấu over-center chuyển chuyển động tay gạt thành hành trình tịnh tiến của pít-tông, phù hợp định vị phôi trong đồ gá hàn, lắp ráp và kiểm tra.
Thông số kỹ thuật chính hãng
| Thương hiệu | GOOD HAND |
| Model | GH-304-CM |
| Mã Ánh Dương | SP-007518 |
| Loại | Push-pull toggle clamp, đế bích phẳng |
| Khả năng giữ | 227 kgf (thông số Holding Capacity của hãng) |
| Hành trình pít-tông | 32 mm |
| Góc mở tay gạt | 183° |
| Khối lượng | 0,35 kg |
| Vít tỳ đi kèm | SA-085012, M8 × 50L |
| Kích thước tổng thể tham khảo | Dài 125,5 mm; cao 75 mm; rộng vùng đế 57,2 mm theo bản vẽ hãng |
| Lỗ bắt đế | 4 lỗ Ø6,7 mm theo bản vẽ hãng |
Ưu điểm của cơ cấu đẩy/kéo
- Tạo lực giữ theo đường thẳng, thích hợp kẹp ngang hoặc chặn đầu phôi.
- Hành trình 32 mm hỗ trợ thao tác nạp và tháo phôi nhanh.
- Đế bích bốn lỗ thuận tiện bắt bulông lên bàn đồ gá.
- Vít tỳ M8 điều chỉnh được vị trí tiếp xúc trong phạm vi cho phép.
Ảnh ứng dụng

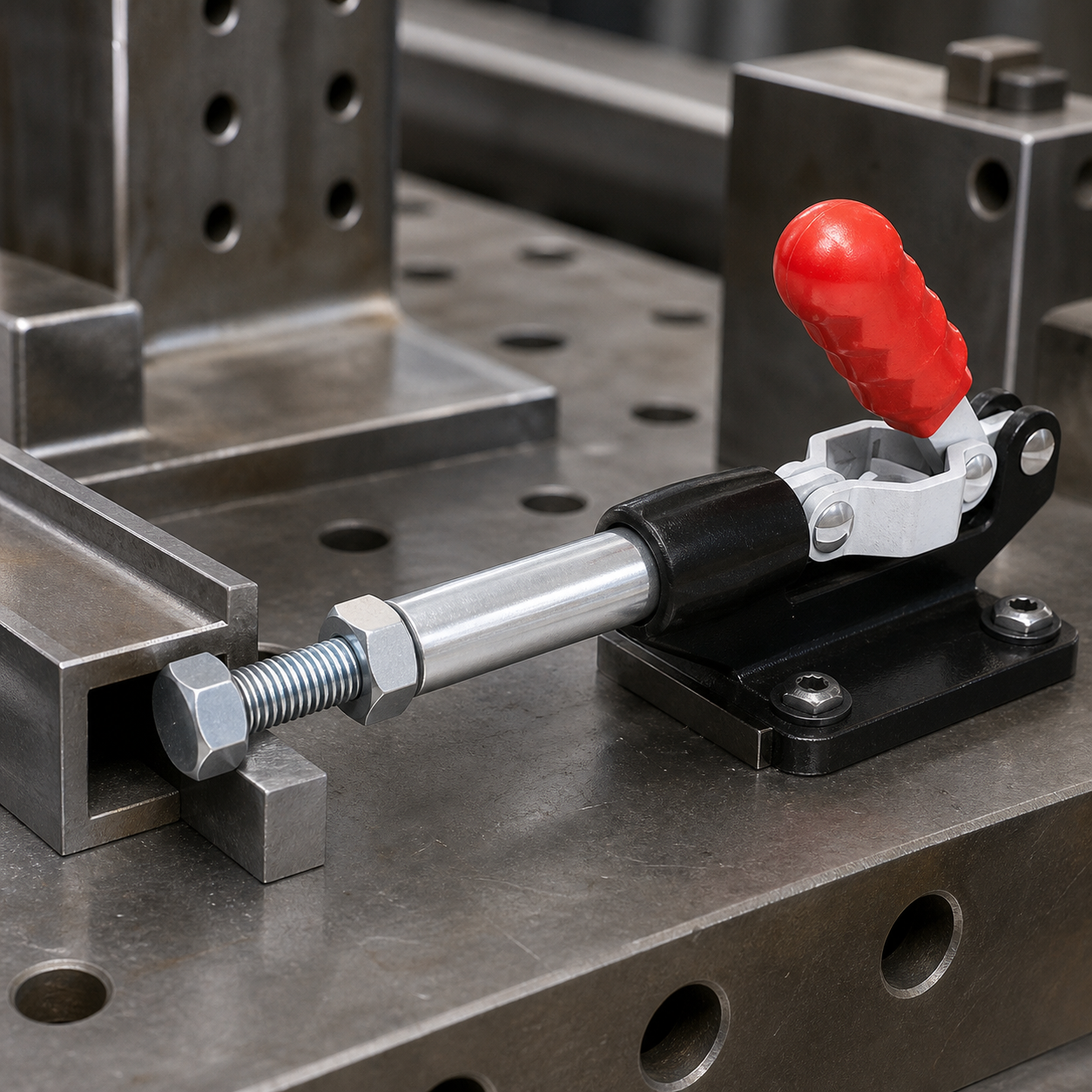

Ảnh minh họa GH-304-CM bắt trên bàn đồ gá và dùng pít-tông đẩy phôi vào cữ chặn. Kết cấu đồ gá chỉ mang tính minh họa, cần thiết kế theo lực và hình dạng phôi thực tế.
Ứng dụng phù hợp
- Định vị đầu phôi trong jig hàn và bàn lắp ráp.
- Đẩy chi tiết sát cữ chuẩn trong đồ gá gia công.
- Kẹp nhanh cho thiết bị kiểm tra, khoan và lắp linh kiện.
- Cơ cấu đóng/mở lặp lại tại vị trí có giới hạn chiều cao.
Cách chọn và lắp đặt
- Kiểm tra hướng lực: GH-304-CM làm việc theo trục pít-tông, không thay thế kẹp ép xuống.
- Bố trí bốn lỗ bắt đế theo bản vẽ hãng, dùng bulông đủ cấp bền và mặt đế phẳng.
- Chỉnh vít SA-085012 để cơ cấu khóa qua điểm chết khi tiếp xúc phôi; không ép quá hành trình.
- Chọn miếng tỳ phù hợp để không làm xước hoặc biến dạng chi tiết.
- Kiểm tra độ rơ chốt, bulông đế và lực giữ định kỳ.
Câu hỏi thường gặp
GH-304-CM là kẹp ép xuống hay đẩy ngang?
Đây là kẹp đẩy/kéo tác động thẳng. Pít-tông di chuyển theo phương ngang của thân kẹp.
Khả năng giữ 227 kgf có phải tải nâng cho phép không?
Không. Đây là Holding Capacity do hãng công bố cho cơ cấu kẹp; không dùng sản phẩm làm thiết bị nâng hoặc treo tải.
Hành trình của GH-304-CM bao nhiêu?
Trang sản phẩm và bản vẽ chính hãng ghi hành trình pít-tông 32 mm.
Sản phẩm có vít tỳ đi kèm không?
Có, hãng ghi phụ kiện SA-085012 kích thước M8 × 50L.
GH-304-CM và GH-304-C khác nhau thế nào?
Hậu tố M thể hiện phiên bản vít tỳ hệ mét. Khi thay thế cần đối chiếu đúng GH-304-CM và ren M8.
Xem thêm các loại kẹp định vị hoặc gửi bản vẽ đồ gá để Ánh Dương hỗ trợ chọn kẹp.
