Kẹp định vị GH-201-B tay gạt ngang lực giữ 90 kg

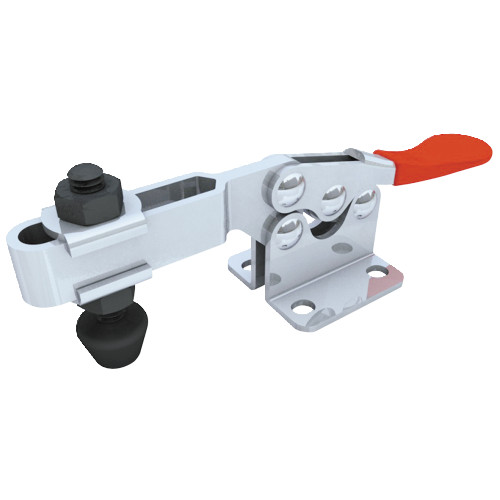

Kẹp định vị GH-201-B là cơ cấu toggle clamp tay gạt ngang, đế phẳng và tay kẹp dạng rãnh. Khi gạt tay cầm đến vị trí khóa, cơ cấu liên kết vượt tâm giúp giữ phôi ổn định trên đồ gá, bàn lắp ráp, jig hàn hoặc máy gia công. Dòng này phù hợp với vị trí cần chiều cao thao tác thấp hơn kẹp tay gạt đứng.

Trả lời nhanh: GH-201-B có lực giữ danh nghĩa 90 kg, tay kẹp mở 85°, tay cầm mở 73°, khối lượng khoảng 0,13 kg và dùng trục ép FC-064410 M6x44L. Đây là lực giữ theo catalogue, không phải tải nâng hoặc tải an toàn để treo vật.

Thông số kẹp định vị GH-201-B

Ghi chú: model GH-201-B được đối chiếu theo catalogue Good Hand. Một số nguồn thương mại công bố góc tay cầm 60°; thông số sử dụng để thiết kế đồ gá nên xác nhận bằng bản vẽ catalogue và mẫu thực tế của lô đặt hàng.

Cấu tạo và nguyên lý khóa vượt tâm

Kẹp gồm đế phẳng có bốn lỗ bắt bulông, tay cầm ngang, cụm liên kết bản lề, tay kẹp dạng rãnh và trục ép điều chỉnh. Khi người vận hành gạt tay cầm, các khớp liên kết đi qua điểm chết và khóa cơ học. Trục ép có thể dịch chuyển dọc rãnh để phù hợp vị trí tiếp xúc của phôi.

Cơ cấu này cho thao tác đóng mở nhanh và lặp lại tốt, nhưng lực thực tế còn phụ thuộc vị trí trục ép, chiều cao phôi, độ cứng của đế gá và lực gạt của người vận hành.

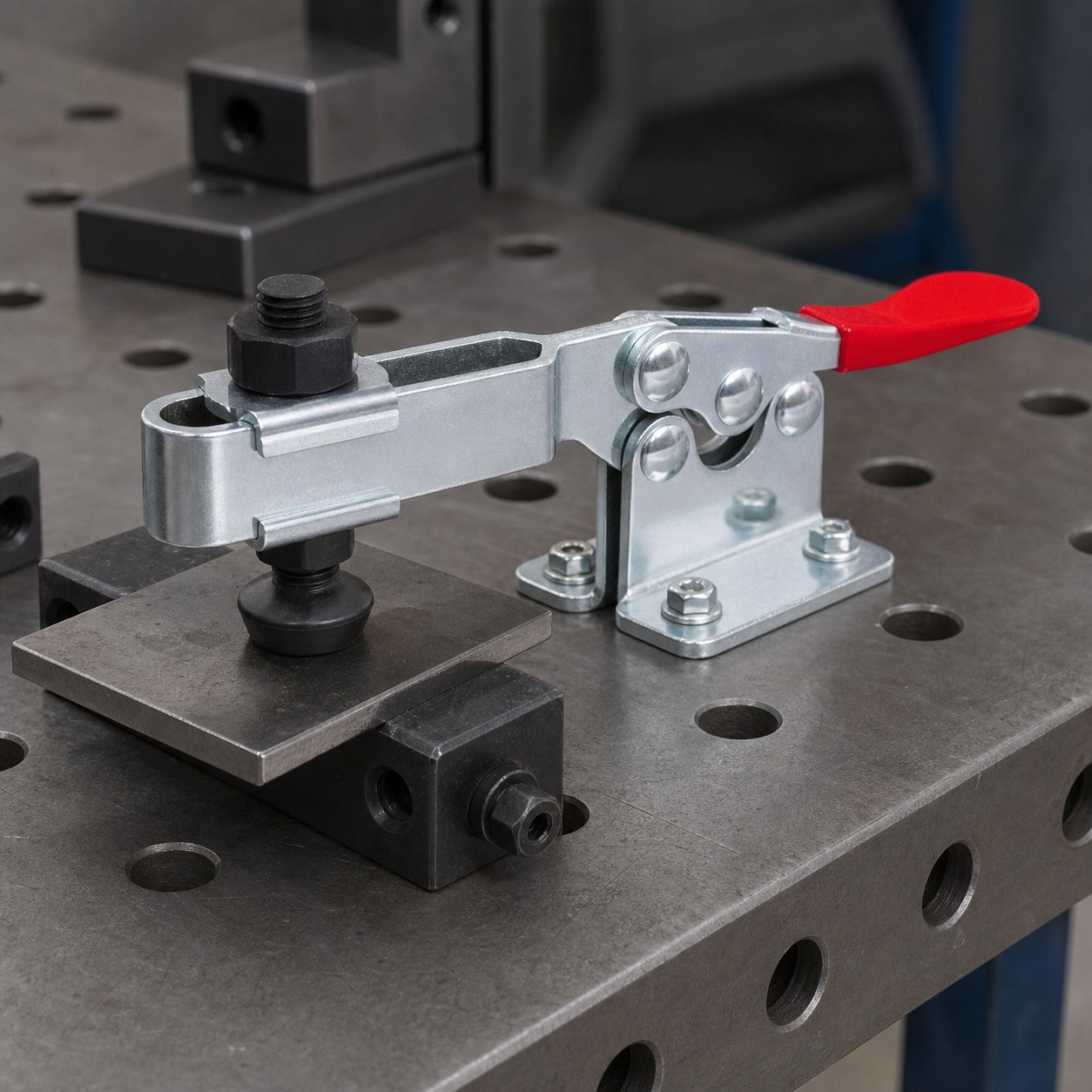

Ứng dụng của GH-201-B

• Giữ chi tiết trên jig hàn, đồ gá lắp ráp và bàn kiểm tra.
• Cố định tấm kim loại, gỗ, nhựa hoặc linh kiện trong thao tác khoan, dán, ép và kiểm tra.
• Định vị phôi trong máy đóng gói, thiết bị điện tử và cơ cấu máy bán tự động.
• Khóa nắp, cửa hoặc chi tiết cần đóng mở nhanh khi hình học lắp đặt phù hợp.
• Dùng trong đồ gá có giới hạn chiều cao, nơi tay cầm ngang thuận tiện hơn tay cầm đứng.

Ưu điểm

• Đóng mở nhanh, giảm thời gian gá đặt so với siết bulông thủ công.
• Tay kẹp có rãnh cho phép thay đổi vị trí trục ép.
• Đế phẳng bốn lỗ dễ tích hợp vào bàn gá hoặc khung máy.
• Đầu ép cao su neoprene giúp tăng ma sát và hạn chế làm xước bề mặt phôi.
• Thân thép mạ kẽm hỗ trợ chống ăn mòn trong môi trường công nghiệp thông thường.

Cách chọn và lắp đặt

1. Xác định lực giữ cần thiết, hướng lực và khoảng không thao tác. Không dùng tải danh nghĩa làm tải nâng.
2. Kiểm tra chiều cao phôi, tầm với của tay kẹp và hành trình điều chỉnh của trục ép.
3. Đặt đế trên bề mặt phẳng, cứng; đánh dấu đủ bốn lỗ và dùng bulông phù hợp.
4. Căn trục ép vuông góc với bề mặt cần giữ, tránh tạo lực ngang lên đầu ép.
5. Điều chỉnh đai ốc để đầu cao su tiếp xúc phôi khi cơ cấu gần vị trí khóa; không siết quá mức.
6. Thử đóng mở nhiều lần, kiểm tra độ lặp lại rồi mới đưa đồ gá vào sản xuất.

Lưu ý an toàn và bảo trì

• Không dùng GH-201-B để nâng, treo hoặc giữ tải có nguy cơ rơi.
• Không đặt tay gần khớp liên kết và điểm kẹp khi đóng cơ cấu.
• Kiểm tra bulông đế, đai ốc trục ép và các chốt bản lề định kỳ.
• Làm sạch phoi, dầu bẩn; bôi lượng nhỏ dầu máy vào khớp quay khi cần.
• Thay đầu ép cao su khi nứt, chai cứng hoặc mất độ bám.
• Nếu cơ cấu không vào khóa chắc, dừng sử dụng và điều chỉnh lại chiều cao/phần ép.

Câu hỏi thường gặp về GH-201-B

GH-201-B là kẹp tay gạt ngang hay đứng?

GH-201-B là kẹp tay gạt ngang. Khi khóa, tay cầm nằm thấp và gần song song với mặt gá.

Lực giữ 90 kg có nghĩa là nâng được 90 kg không?

Không. 90 kgf là lực giữ danh nghĩa trong điều kiện thử của nhà sản xuất; sản phẩm không phải thiết bị nâng hạ hoặc phụ kiện treo tải.

Có điều chỉnh được vị trí đầu ép không?

Có. Trục ép ren M6 được lắp trong rãnh của tay kẹp, cho phép dịch chuyển và điều chỉnh chiều cao trong phạm vi kết cấu.

GH-201-B phù hợp với jig hàn không?

Phù hợp cho nhiều jig hàn nếu lực, tầm với và nhiệt độ tại vị trí kẹp nằm trong điều kiện cho phép. Cần bố trí tránh tia lửa và nhiệt trực tiếp vào tay cầm nhựa hoặc đầu cao su.

Cần xác nhận gì trước khi đặt hàng?

Nên xác nhận model GH-201-B, nhãn/maker của lô hàng, số lượng, kích thước lắp, trục ép đi kèm và yêu cầu vật liệu nếu môi trường có ăn mòn.

Liên hệ tư vấn và báo giá

Để nhận báo giá GH-201-B và kiểm tra khả năng lắp trên đồ gá, vui lòng liên hệ Kỹ Thuật Công Nghiệp Ánh Dương kèm ảnh vị trí lắp, chiều cao phôi và số lượng. Tham khảo thêm sản phẩm cơ khí tại anhduongvina.com.

Nguồn đối chiếu: Good Hand GH-201-B và bản dữ liệu kỹ thuật GH-201-B. Nội dung được biên soạn riêng cho anhduongvina.com.
