Kẹp Định Vị Đẩy Kéo ZS-304E WUQIANG/ISO

Giá: Liên hệ

Xuất kho:

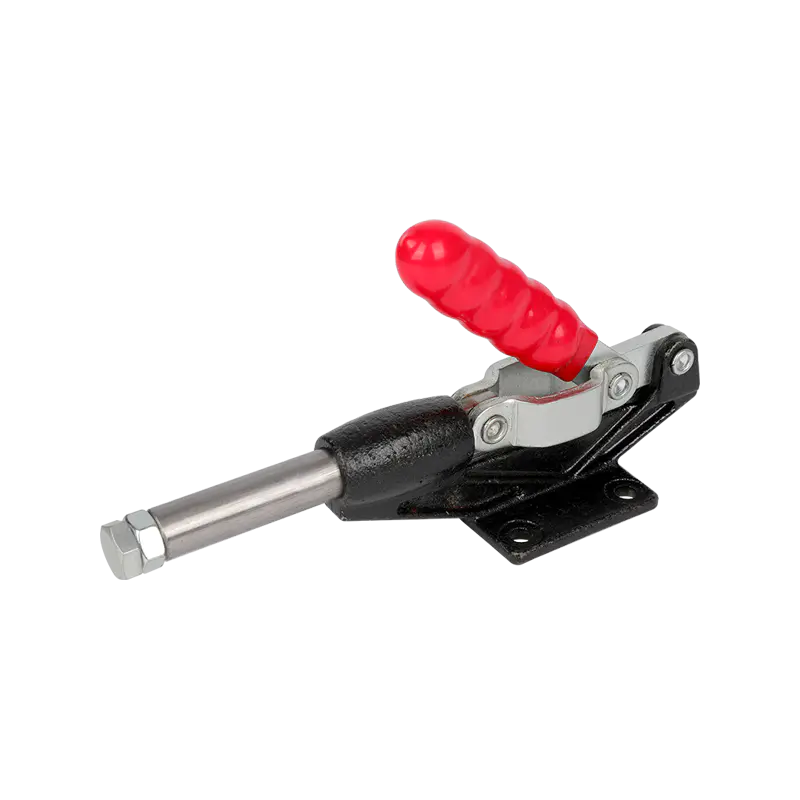

Kẹp định vị ZS-304E dạng đẩy kéo, tay cầm đỏ, đế gang bốn lỗ và ty trượt thẳng, phù hợp tạo điểm chặn lặp lại trên đồ gá.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu kẹp định vị ZS-304E

2 Thông số kỹ thuật

3 Ưu điểm nổi bật

4 Ứng dụng

5 Hướng dẫn lựa chọn và sử dụng

6 Câu hỏi thường gặp

6.1 ZS-304E là kẹp đứng hay kẹp đẩy kéo?

6.2 Hành trình của ty khoảng bao nhiêu?

6.3 Kẹp dùng cho đồ gá hàn được không?

Giới thiệu kẹp định vị ZS-304E

Kẹp định vị ZS-304E là cơ cấu kẹp nhanh đẩy kéo theo phương thẳng, sử dụng liên kết quá tâm để giữ ty trượt ổn định ở vị trí làm việc. Thiết kế đế gang, tay cầm bọc nhựa đỏ và ty thép phù hợp cho đồ gá cần thao tác đóng mở lặp lại.

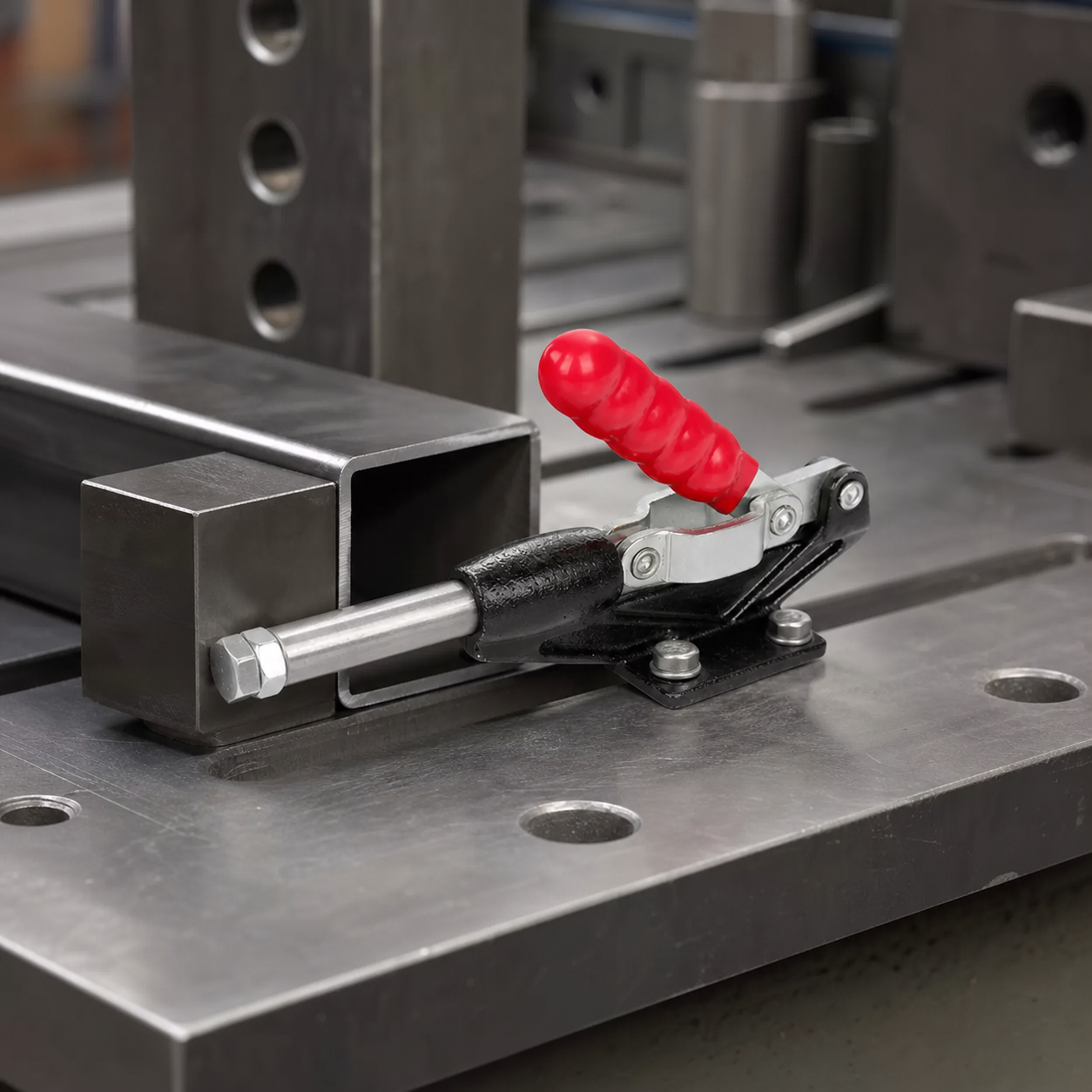

Kẹp định vị ZS-304E ép phôi trên đồ gá hàn — Ứng dụng kẹp ZS-304E trong đồ gá hàn và lắp ráp.

Thông số kỹ thuật

Thương hiệu	WUQIANG / ISO
Model	ZS-304E
Kiểu kẹp	Đẩy kéo, hành trình thẳng
Hành trình ty	Khoảng 42 mm
Lực giữ tham khảo	Khoảng 386 kg
Góc mở tay cầm	180°
Tình trạng giá	Liên hệ

Ưu điểm nổi bật

Đóng mở nhanh hơn so với cơ cấu vít siết thông thường.
Ty chuyển động thẳng giúp tạo điểm chặn hoặc lực ép ngang lặp lại.
Đế bốn lỗ thuận tiện bắt cố định lên bàn gá hoặc tấm đế.

Ứng dụng

Đồ gá hàn khung, ống và chi tiết tấm.
Định vị phôi trên bàn kiểm tra hoặc bàn lắp ráp.
Cơ cấu chặn nhanh trên máy đóng gói và thiết bị tự động.

Hướng dẫn lựa chọn và sử dụng

Xác định hướng chuyển động của ty, khoảng hành trình cần dùng và vị trí mặt chặn. Bắt đủ bulông qua các lỗ đế, căn trục ty thẳng với hướng lực và điều chỉnh đầu ty để cơ cấu khóa quá tâm chắc chắn mà không làm biến dạng chi tiết.

Tham khảo thêm tại danh mục Vật Tư Gia Công hoặc liên hệ Ánh Dương Vina để được tư vấn theo yêu cầu lắp đặt.
