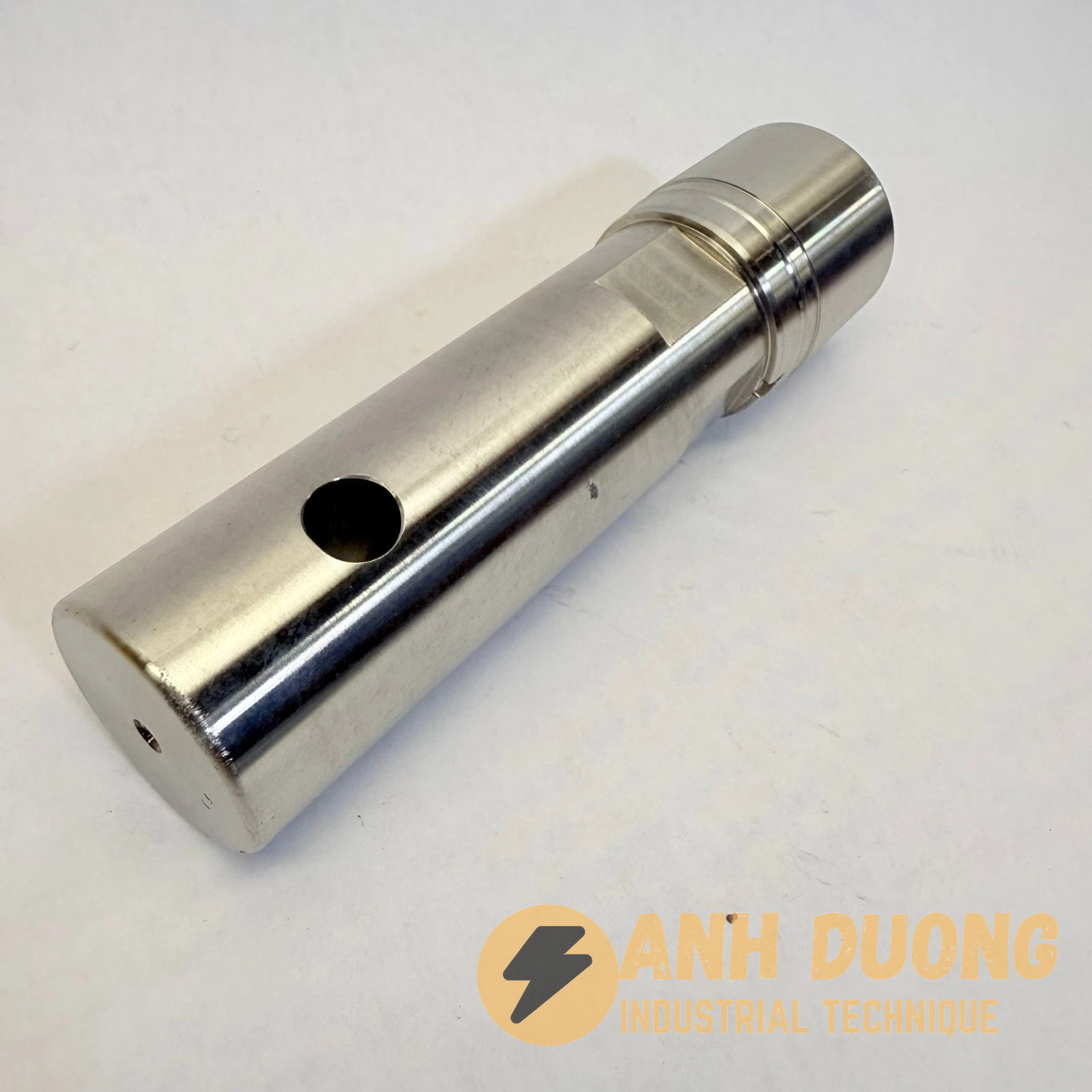

Drive Shaft 1005 Của Bơm 2NHL20FF Heishin

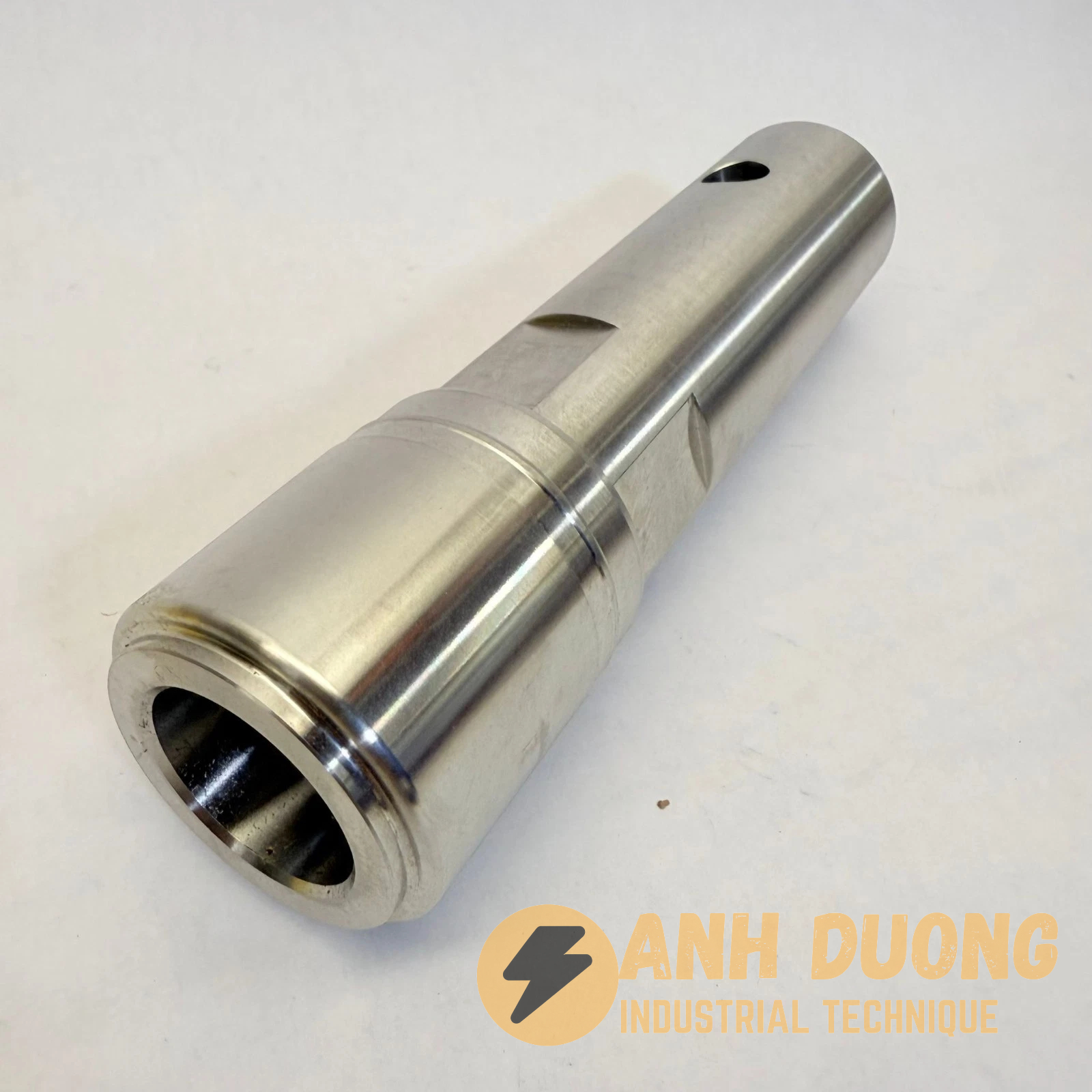

Drive Shaft 1005 là chi tiết trục truyền động dùng cho bơm Heishin model 2NHL20FF, mã tham chiếu SR573174. Đây không phải là một chi tiết cơ khí thông thường chỉ có nhiệm vụ “nối motor với bơm”, mà là bộ phận trung gian trực tiếp truyền mô-men xoắn từ cụm dẫn động vào cơ cấu bơm Mohno. Tình trạng của trục truyền động ảnh hưởng rõ rệt đến khả năng vận hành ổn định, độ chính xác lưu lượng, độ rung, tuổi thọ rotor–stator và độ bền của các cụm liên kết bên trong bơm.

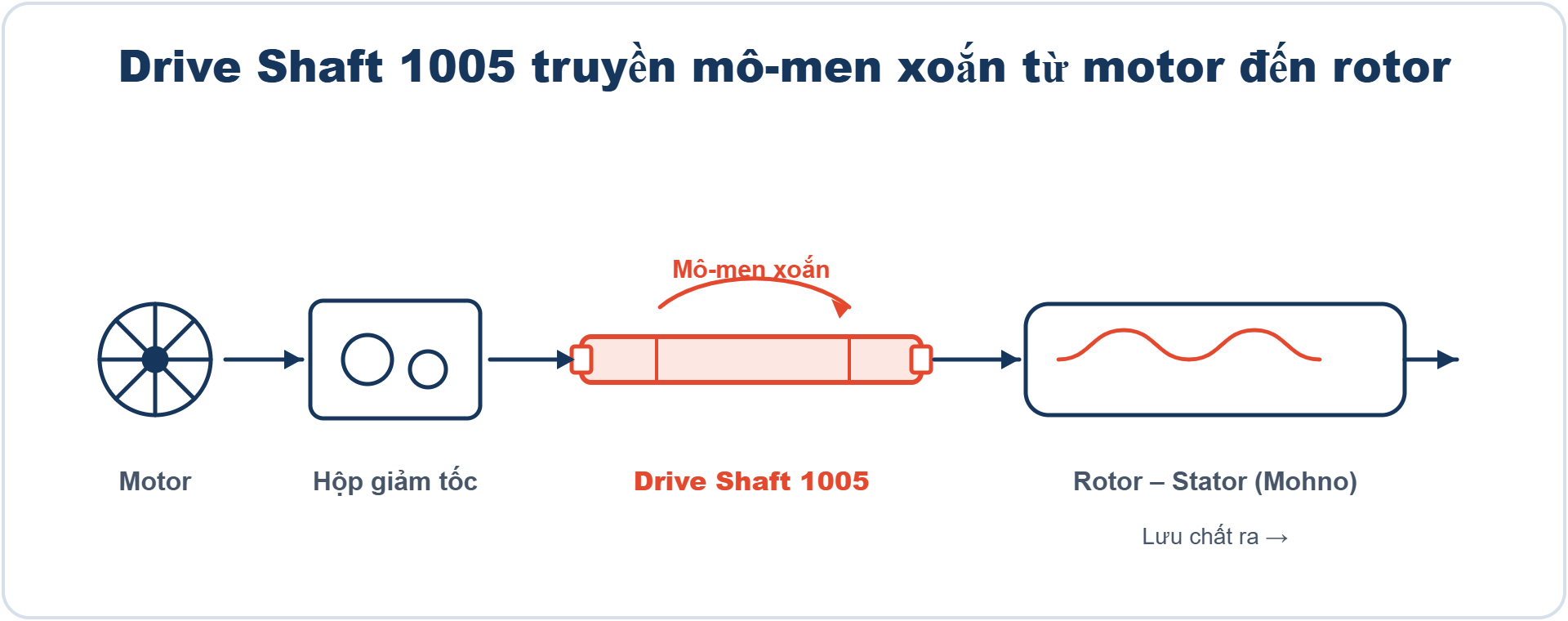

Sơ đồ Drive Shaft 1005 truyền mô-men xoắn từ motor và hộp giảm tốc đến rotor trong bơm Heishin 2NHL20FF (Mohno)

Drive Shaft 1005 Của Bơm 2NHL20FF Heishin – Trục Truyền Động Quan Trọng Trong Hệ Bơm Mohno Vệ Sinh

Trong các hệ thống chuyển chất lỏng thực phẩm, mỹ phẩm, hóa chất, keo, mực in, dung dịch có độ nhớt cao hoặc vật liệu có hạt mềm, bơm Heishin NHL-F thường được lựa chọn nhờ nguyên lý bơm trục vít lệch tâm. Dòng bơm này tạo dòng chảy liên tục, ít xung động, có khả năng hút tốt và phù hợp với nhiều loại lưu chất nhạy cảm với lực cắt. Chính vì vậy, Drive Shaft 1005 cần bảo đảm truyền động êm, đồng tâm và ổn định để bảo vệ toàn bộ hệ thống bơm.

Việc thay sai trục, lắp sai chiều, sử dụng chi tiết không đúng kích thước hoặc tiếp tục vận hành khi trục đã cong, mòn hay rơ có thể khiến bơm phát sinh rung động, giảm lưu lượng, kêu bất thường, nóng cơ cấu truyền động và làm hư hỏng lan sang rotor, stator, phớt cơ khí hoặc hộp giảm tốc. Vì thế, hiểu đúng về Drive Shaft 1005 là điều cần thiết trước khi mua phụ tùng, thay thế hoặc bảo trì bơm Heishin 2NHL20FF.

Drive Shaft 1005 là gì?

Drive Shaft 1005 có thể hiểu là trục truyền động của bơm Heishin 2NHL20FF. Chi tiết này nhận lực quay từ motor, hộp giảm tốc hoặc cụm truyền động phía sau, sau đó truyền mô-men xoắn đến phần chuyển động bên trong thân bơm. Trong bơm trục vít lệch tâm, chuyển động quay của motor không chỉ đơn thuần làm quay một trục thẳng. Nó phải được truyền đến rotor theo cơ chế phù hợp để rotor chuyển động quay lệch tâm bên trong stator.

Vì rotor của bơm Mohno làm việc trong stator đàn hồi hoặc vật liệu chuyên dụng, trục truyền động phải duy trì sự ổn định về vị trí, mô-men xoắn và độ đồng tâm. Nếu trục không còn chính xác, rotor có thể làm việc lệch tâm quá mức, tạo ma sát bất thường với stator. Khi đó, hiệu suất bơm giảm dần, dòng chảy không còn ổn định và cụm stator có nguy cơ bị mài mòn nhanh.

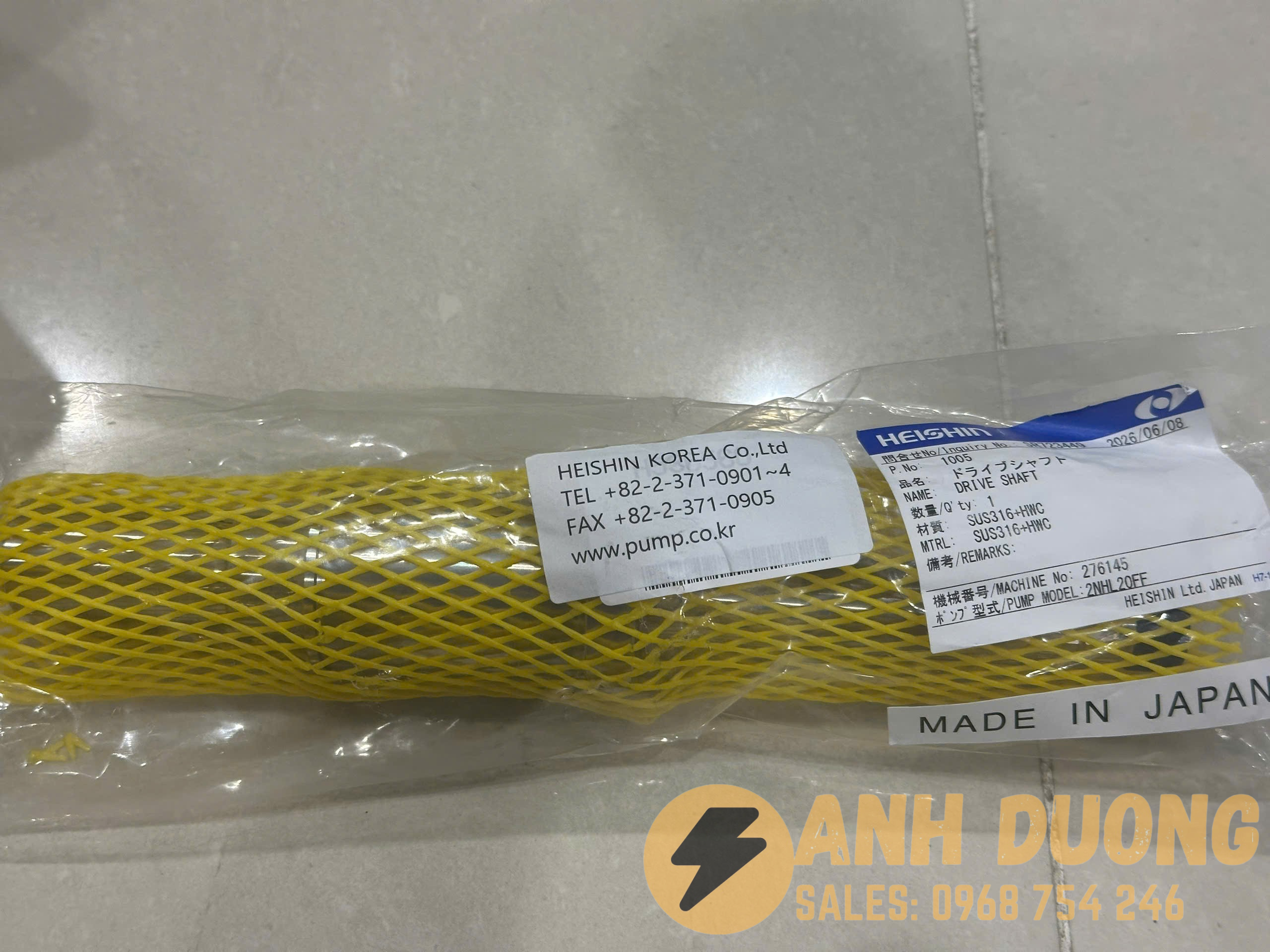

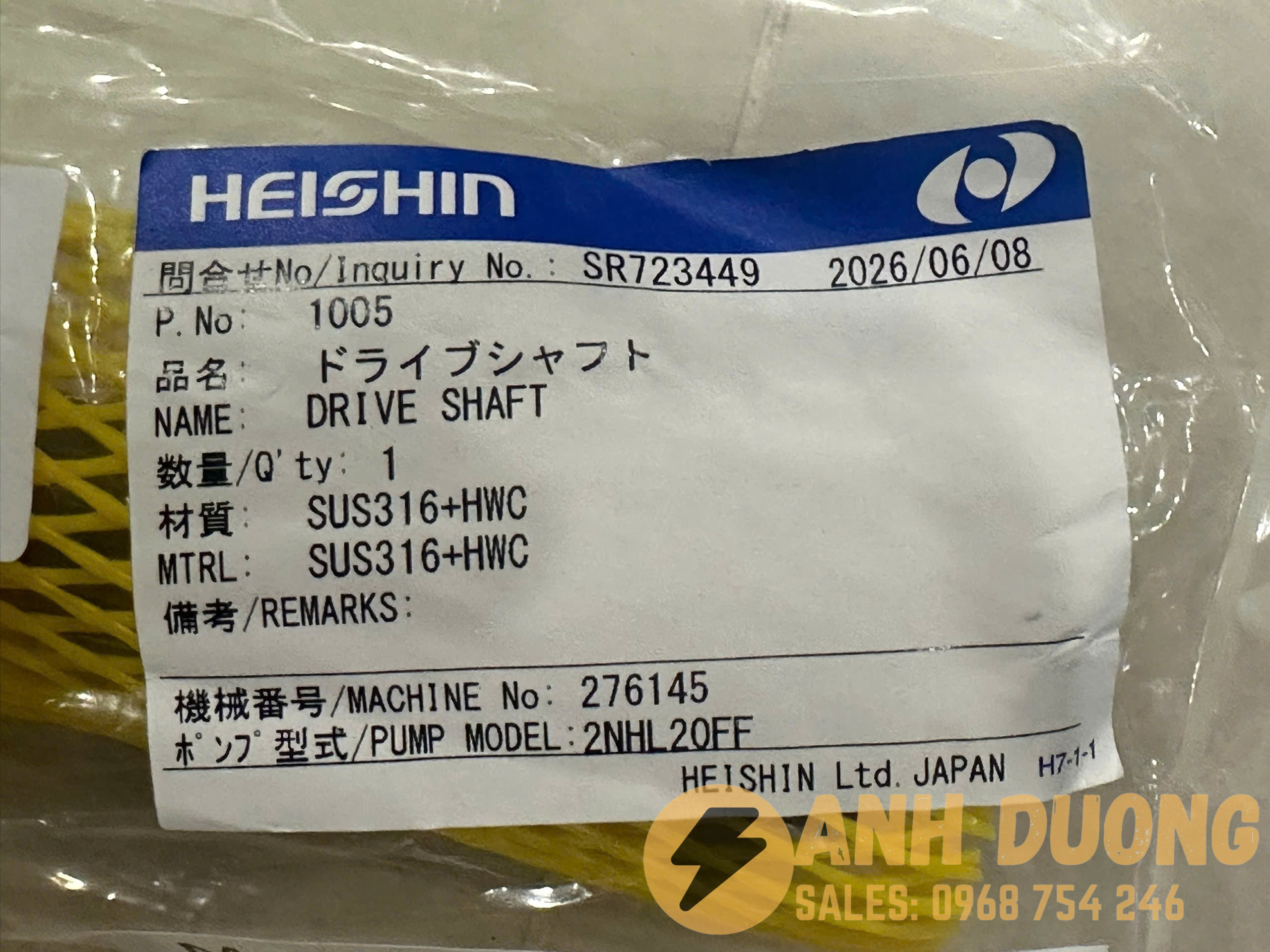

Drive Shaft 1005 thường được nhận diện qua mã phụ tùng, model bơm tương thích, hình dạng hai đầu trục, chiều dài làm việc, đường kính trục, dạng then, rãnh, ren, đầu nối hoặc cơ cấu lắp ghép chuyên dụng. Với bơm Heishin, không nên chỉ dựa vào hình ảnh bên ngoài để chọn phụ tùng. Một trục có hình thức tương tự nhưng sai chiều dài, sai đầu liên kết hoặc sai dung sai lắp ghép vẫn có thể gây hư hỏng nghiêm trọng khi đưa vào vận hành.

Đối với phụ tùng bơm công nghiệp, mã Drive Shaft 1005 cần được kiểm tra cùng model 2NHL20FF, số máy của bơm, cấu hình motor, hộp giảm tốc, kiểu phớt và bản vẽ lắp ráp thực tế. Đây là phương pháp an toàn nhất để tránh nhầm lẫn giữa các biến thể bơm có ngoại hình gần giống nhau.

Vai trò của Drive Shaft trong bơm Heishin 2NHL20FF

Trong một hệ bơm Heishin, motor tạo ra chuyển động quay. Chuyển động này có thể đi qua hộp giảm tốc hoặc bộ truyền động để giảm tốc độ, tăng mô-men xoắn và phù hợp với loại lưu chất cần bơm. Sau đó, Drive Shaft tiếp nhận lực quay và truyền đến cơ cấu bơm bên trong.

Vai trò đầu tiên của Drive Shaft 1005 là truyền mô-men xoắn. Mô-men xoắn càng cao thì yêu cầu về độ bền xoắn của trục càng lớn. Khi bơm làm việc với chất lỏng có độ nhớt cao như kem, mật ong, keo, bột nhão, sơn, mực in, dung dịch có hạt hoặc vật liệu dạng slurry, lực cản trong buồng bơm tăng lên. Khi đó, trục truyền động phải chịu tải xoắn lớn hơn so với khi bơm nước hoặc dung dịch loãng.

Vai trò thứ hai là duy trì vị trí truyền động ổn định. Hệ truyền động của bơm Mohno không được phép có độ rơ quá lớn. Nếu đầu trục, then, rãnh then hoặc vị trí liên kết bị mòn, lực quay truyền sang rotor có thể không còn chính xác. Hiện tượng này thường dẫn đến tiếng kêu “lạch cạch”, rung mạnh hơn bình thường, tăng nhiệt tại khu vực truyền động hoặc sai lệch tốc độ quay thực tế của rotor.

Vai trò thứ ba là bảo vệ các chi tiết đắt tiền hơn trong bơm. Drive Shaft là một chi tiết trung gian. Nếu được kiểm tra và thay đúng thời điểm, nó có thể ngăn ngừa tình trạng hỏng lan sang rotor, stator, khớp nối, phớt cơ khí, bạc đạn, hộp giảm tốc và motor. Chi phí thay một trục truyền động thường thấp hơn nhiều so với chi phí thay cả cụm bơm hoặc dừng dây chuyền sản xuất do sự cố.

Vai trò thứ tư là giúp lưu lượng bơm ổn định. Bơm Mohno có đặc điểm lưu lượng tỷ lệ với tốc độ quay của rotor. Khi Drive Shaft truyền động ổn định, rotor quay đúng tốc độ, thể tích dịch chuyển của từng khoang bơm được duy trì đều và dòng chảy đầu ra ổn định hơn. Nếu trục bị trượt, mòn hoặc biến dạng, lưu lượng thực tế có thể giảm hoặc dao động bất thường.

Nguyên lý hoạt động của bơm Mohno và vị trí của Drive Shaft 1005

Bơm Heishin NHL-F thuộc nhóm bơm trục vít lệch tâm, còn gọi là progressing cavity pump. Cấu tạo cơ bản của loại bơm này gồm rotor, stator, cụm truyền động, thân bơm, phớt, đầu hút, đầu xả và motor hoặc hộp giảm tốc.

Rotor có dạng trục vít một đầu mối, thường được gia công chính xác và có bề mặt chống mài mòn. Stator có dạng xoắn kép bên trong, được chế tạo bằng vật liệu đàn hồi hoặc vật liệu phù hợp với lưu chất. Khi rotor quay trong stator, giữa hai chi tiết hình thành các khoang kín. Các khoang này di chuyển dọc theo chiều dài bơm từ đầu hút đến đầu xả, đưa chất lỏng đi liên tục.

Điểm khác biệt quan trọng của bơm Mohno là lưu chất được vận chuyển trong các khoang tương đối kín. Vì vậy, bơm có thể xử lý chất lỏng đặc, chất lỏng có hạt mềm, dung dịch chứa bọt khí hoặc vật liệu cần hạn chế phá vỡ cấu trúc. Trong sản xuất thực phẩm, điều này giúp hạn chế làm nát nguyên liệu. Trong ngành mỹ phẩm, nó giúp bơm kem, gel hoặc lotion nhẹ nhàng hơn. Trong ngành hóa chất và sơn, nó hỗ trợ vận chuyển keo, mực, slurry hoặc vật liệu có độ nhớt cao.

Drive Shaft 1005 nằm trong chuỗi truyền động từ motor đến rotor. Tùy cấu hình bơm cụ thể, trục có thể liên kết trực tiếp hoặc gián tiếp với cơ cấu dẫn động, sau đó truyền lực đến rotor thông qua các chi tiết liên kết chuyên dụng. Mặc dù nhìn bề ngoài có thể chỉ là một thanh trục kim loại, nhưng nó chịu ảnh hưởng đồng thời của tải xoắn, tải uốn, rung động, lực lệch tâm và môi trường làm việc.

Khi motor quay, Drive Shaft truyền lực quay đến rotor. Rotor chuyển động lệch tâm bên trong stator, tạo các khoang dịch chuyển. Nếu trục truyền động hoạt động ổn định, các khoang bơm được tạo và dịch chuyển đều. Nếu trục bị cong hoặc mòn liên kết, rotor dễ bị chuyển động sai quỹ đạo, tạo ma sát bất thường với stator và làm giảm tuổi thọ của bơm.

Vì sao Drive Shaft 1005 là chi tiết cần độ chính xác cao?

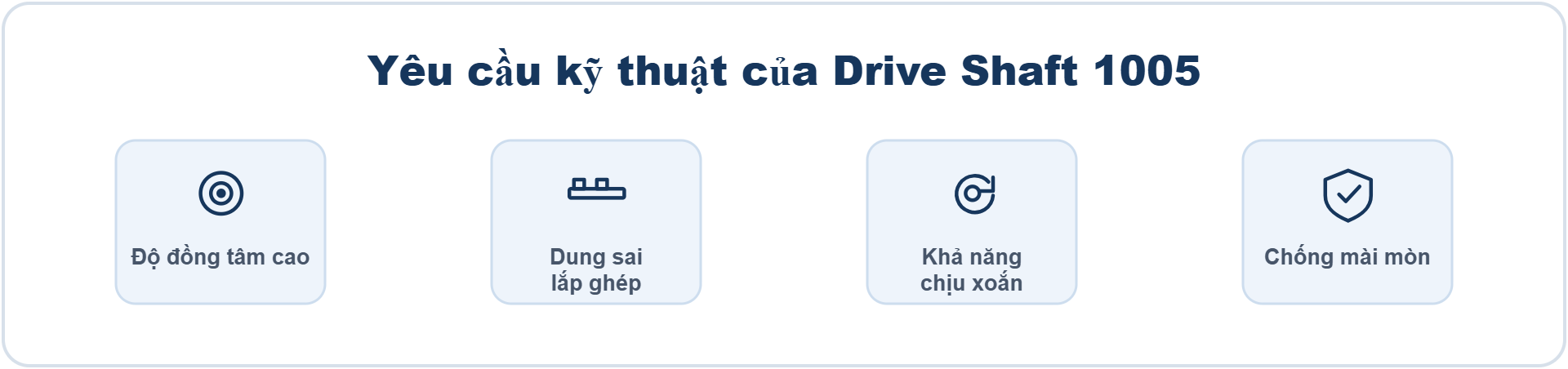

Bốn yêu cầu kỹ thuật quan trọng của Drive Shaft 1005 trong bơm Heishin 2NHL20FF.

Drive Shaft 1005 không phải là loại trục có thể thay thế bằng một thanh thép gia công thông thường. Chi tiết này cần đáp ứng nhiều yêu cầu kỹ thuật đồng thời.

Trước hết là yêu cầu về độ đồng tâm. Trục phải quay ổn định quanh tâm thiết kế. Chỉ cần độ đảo lớn hơn mức cho phép, cơ cấu liên kết phía trong bơm sẽ chịu tải lệch. Khi vận hành ở tốc độ cao hoặc bơm chất lỏng đặc, độ lệch nhỏ cũng có thể làm rung động tăng lên rõ rệt.

Tiếp theo là độ chính xác tại vị trí lắp ghép. Hai đầu của trục có thể có then, ren, rãnh, chốt, đầu vuông, đầu lục giác hoặc dạng liên kết đặc biệt. Nếu gia công sai kích thước, trục có thể không lắp được, bị lỏng hoặc bị kẹt. Lắp quá chặt có thể làm hư chi tiết ghép; lắp quá lỏng tạo ra va đập và mòn nhanh.

Yêu cầu thứ ba là khả năng chịu xoắn. Khi bơm chất lỏng có độ nhớt cao hoặc đường ống có áp suất lớn, mô-men xoắn tăng. Nếu trục có vật liệu không phù hợp hoặc tiết diện yếu, nó có thể bị xoắn biến dạng, nứt mỏi hoặc gãy.

Yêu cầu thứ tư là khả năng chống mài mòn. Các vị trí tiếp xúc với khớp nối, bạc lót, then hoặc cơ cấu liên kết chịu chuyển động lặp lại trong thời gian dài. Nếu bề mặt không đủ cứng hoặc không có xử lý phù hợp, khu vực này có thể bị mòn, tạo độ rơ và làm giảm độ chính xác truyền động.

Yêu cầu cuối cùng là khả năng phù hợp với điều kiện vệ sinh hoặc môi trường hóa chất. Với dòng bơm NHL-F, bơm thường được sử dụng trong các hệ thống yêu cầu vệ sinh, làm sạch hoặc tiếp xúc với lưu chất có tính ăn mòn nhất định. Vật liệu, độ nhẵn bề mặt và thiết kế của các chi tiết liên quan cần phù hợp với môi trường vận hành thực tế.

Vật liệu của Drive Shaft 1005 cần được kiểm tra như thế nào?

Không nên tự khẳng định Drive Shaft 1005 luôn được làm từ một loại inox hoặc một mác thép cố định nếu chưa có bản vẽ, catalogue phụ tùng hoặc xác nhận từ nhà sản xuất. Với bơm công nghiệp, vật liệu trục có thể thay đổi theo phiên bản bơm, lưu chất, nhiệt độ, yêu cầu vệ sinh, kiểu phớt và điều kiện sử dụng.

Trong các hệ thống vệ sinh, thực phẩm, mỹ phẩm hoặc hóa chất nhẹ, các chi tiết tiếp xúc hoặc gần khu vực tiếp xúc lưu chất thường ưu tiên vật liệu có khả năng chống ăn mòn tốt. Với môi trường có áp suất cao, tải xoắn lớn hoặc yêu cầu chống mài mòn, trục có thể được lựa chọn vật liệu hoặc xử lý bề mặt phù hợp hơn.

Khi mua Drive Shaft 1005 thay thế, cần yêu cầu nhà cung cấp cung cấp tối thiểu các thông tin sau: mã phụ tùng, model bơm tương thích, số máy bơm nếu có, vật liệu, bản vẽ kích thước hoặc hình ảnh thực tế hai đầu trục. Với các nhà máy yêu cầu quản lý chất lượng, nên yêu cầu thêm chứng từ xuất xứ, chứng nhận vật liệu hoặc hồ sơ kiểm tra nếu phụ tùng nằm trong thiết bị sản xuất quan trọng.

Việc chọn sai vật liệu có thể tạo ra nhiều rủi ro. Nếu vật liệu không đủ chống ăn mòn, bề mặt trục có thể bị rỗ, gỉ hoặc giảm kích thước tại vùng lắp ghép. Nếu vật liệu quá mềm, then hoặc rãnh liên kết dễ mòn. Nếu vật liệu quá giòn hoặc xử lý nhiệt không phù hợp, trục có thể nứt khi chịu rung động hoặc tải xoắn thay đổi liên tục.

Các nguyên nhân thường làm hư Drive Shaft 1005

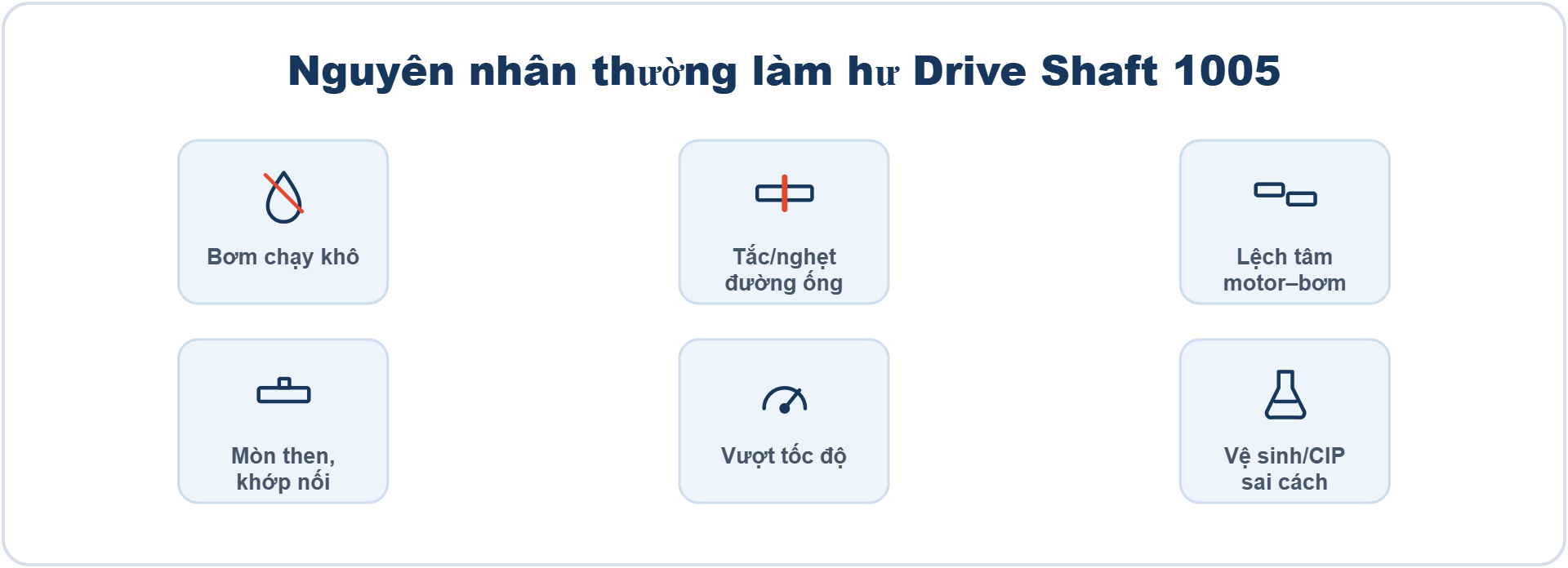

Các nguyên nhân thường gặp khiến Drive Shaft 1005 của bơm Heishin 2NHL20FF hư hỏng.

Một trong các nguyên nhân phổ biến nhất là bơm chạy khô. Bơm Mohno cần có lưu chất để hỗ trợ bôi trơn và làm mát khu vực rotor–stator. Khi chạy khô, ma sát tăng nhanh, stator nóng lên, mô-men xoắn tăng đột ngột và toàn bộ tải có thể truyền ngược về cụm truyền động. Drive Shaft phải chịu tải bất thường, dẫn đến biến dạng, mòn khớp nối hoặc nứt mỏi.

Nguyên nhân thứ hai là đường ống đầu hút bị tắc, van hút chưa mở hoàn toàn hoặc lưu chất có độ nhớt cao hơn thiết kế. Khi đầu hút không đủ lưu lượng, bơm phải làm việc trong điều kiện thiếu cấp liệu. Khi đầu xả bị nghẹt, áp suất tăng cao. Cả hai trường hợp đều có thể làm tăng mô-men xoắn trên trục truyền động.

Nguyên nhân thứ ba là lắp đặt motor hoặc hộp giảm tốc không đồng tâm. Nếu khớp nối giữa motor và bơm bị lệch tâm, Drive Shaft sẽ chịu tải uốn lặp lại. Ban đầu, hiện tượng có thể chỉ là rung nhẹ. Sau thời gian dài, trục có nguy cơ cong, mòn bạc, hỏng khớp nối hoặc nứt tại vị trí thay đổi tiết diện.

Nguyên nhân thứ tư là mòn khớp nối hoặc mòn vị trí then. Khi độ rơ tăng, lực quay không truyền đều. Mỗi lần motor tăng tốc, giảm tốc, dừng hoặc đảo chiều, các vị trí lỏng có thể va đập. Điều này tạo tiếng kêu, làm mòn nhanh hơn và gây tải xung kích lên Drive Shaft.

Nguyên nhân thứ năm là sử dụng sai tốc độ quay. Bơm Mohno có thể điều chỉnh lưu lượng theo tốc độ, nhưng không phải vì vậy mà có thể tăng tốc tùy ý. Khi vượt tốc độ phù hợp với loại lưu chất, nhiệt độ tăng, ma sát rotor–stator tăng, lực cản tăng và trục truyền động chịu tải lớn hơn. Đối với dung dịch đặc hoặc chứa hạt, tăng tốc quá nhanh còn có thể gây dao động áp suất và ảnh hưởng đến chất lượng sản phẩm.

Nguyên nhân cuối cùng là vệ sinh hoặc bảo trì không đúng quy trình. Trong môi trường thực phẩm, hóa chất hoặc mỹ phẩm, quá trình CIP, vệ sinh bằng dung dịch nóng, hóa chất hoặc nước áp lực cao cần tuân thủ giới hạn thiết bị. Nếu dùng hóa chất không phù hợp, không xả sạch hoặc để thiết bị tồn đọng lưu chất lâu ngày, các chi tiết kim loại có nguy cơ bị ăn mòn hoặc suy giảm bề mặt.

Dấu hiệu nhận biết Drive Shaft 1005 cần kiểm tra hoặc thay thế

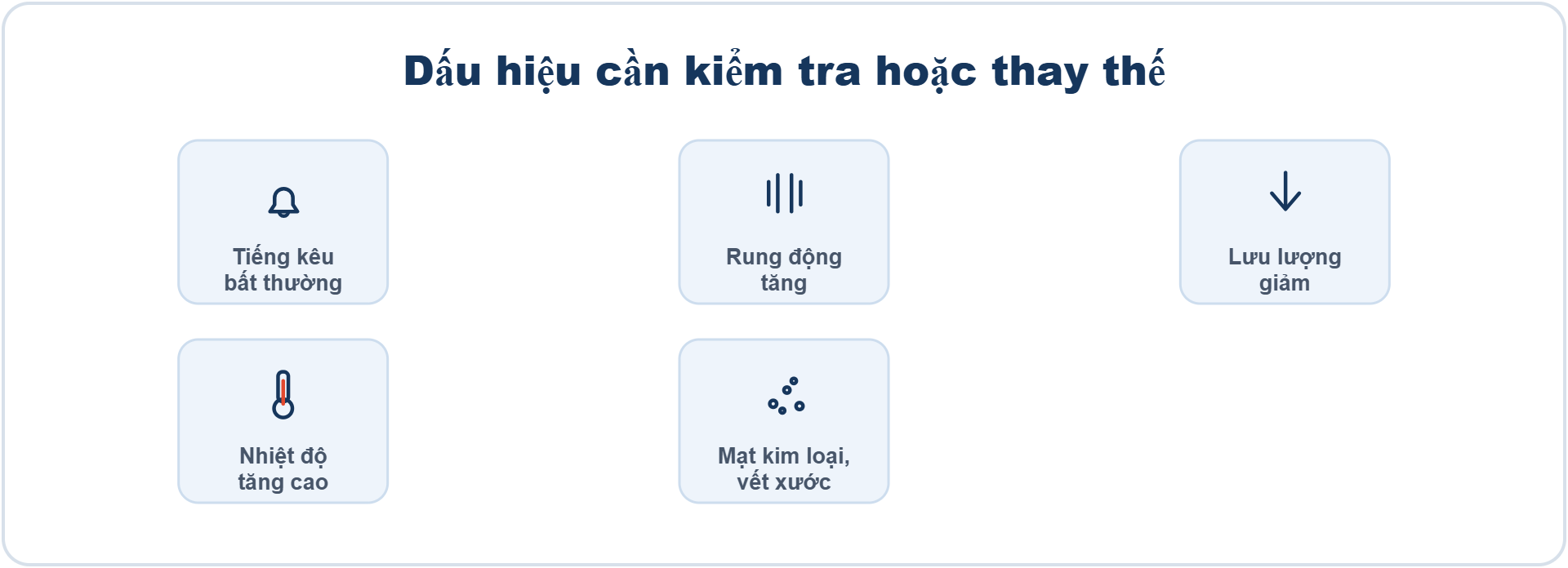

Năm dấu hiệu cho thấy Drive Shaft 1005 cần được kiểm tra hoặc thay thế.

Dấu hiệu đầu tiên là tiếng kêu bất thường tại khu vực motor, hộp giảm tốc hoặc phần đầu truyền động của bơm. Tiếng kêu có thể là tiếng gõ, lạch cạch, rít, va đập hoặc tiếng rung không đều. Trong nhiều trường hợp, tiếng kêu xuất hiện rõ hơn khi bơm tăng tốc, giảm tốc hoặc hoạt động với lưu chất đặc.

Dấu hiệu thứ hai là rung động tăng lên. Một bơm đang vận hành ổn định thường có độ rung tương đối đều. Khi Drive Shaft bị cong, mòn hoặc lỏng liên kết, rung động có thể tăng theo chu kỳ quay. Người vận hành có thể cảm nhận thân bơm rung mạnh hơn, chân đế rung hoặc đường ống bị rung bất thường.

Dấu hiệu thứ ba là lưu lượng giảm nhưng motor vẫn hoạt động. Lưu lượng giảm không phải lúc nào cũng do Drive Shaft, vì rotor, stator, đường ống hút, van hoặc lưu chất đều có thể gây ra hiện tượng này. Tuy nhiên, nếu lưu lượng giảm kèm tiếng kêu, rung hoặc nhiệt độ truyền động tăng, cần kiểm tra cả cụm trục truyền động.

Dấu hiệu thứ tư là nhiệt độ tại khu vực truyền động tăng cao. Khi có ma sát bất thường, lệch tâm hoặc khớp nối bị mòn, nhiệt có thể xuất hiện tại bạc, khớp nối, phớt hoặc khu vực gần Drive Shaft. Cần so sánh với điều kiện vận hành bình thường và không nên chỉ dựa vào cảm nhận bằng tay.

Dấu hiệu thứ năm là phát hiện mạt kim loại, bột mài mòn hoặc vết xước bất thường khi bảo trì. Nếu tháo cụm truyền động và thấy then bị mòn, đầu trục bị bo tròn, ren bị tổn thương, bề mặt xước sâu hoặc có vết nứt, cần dừng đánh giá và không nên tiếp tục lắp lại như cũ.

Quy trình kiểm tra Drive Shaft 1005 trước khi thay

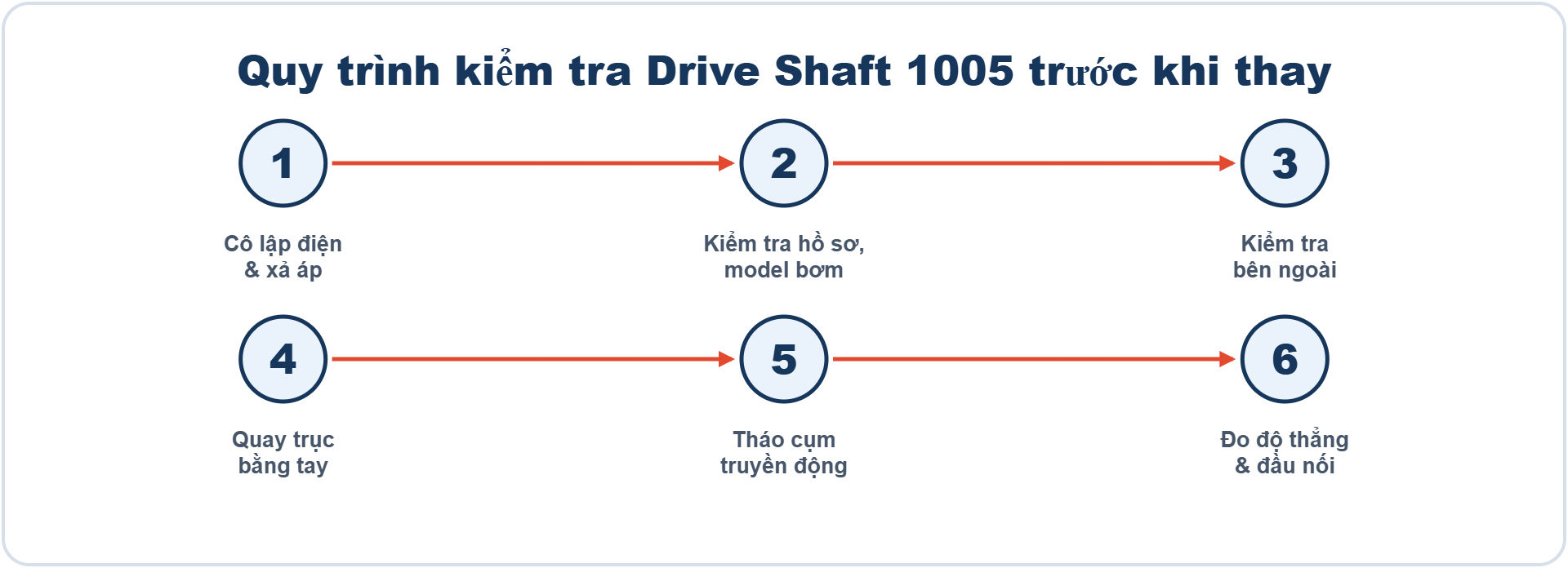

Quy trình sáu bước kiểm tra Drive Shaft 1005 trước khi thay thế.

Trước khi kiểm tra, cần cô lập nguồn điện, khóa nguồn năng lượng liên quan, xả áp hệ thống, đóng van đầu hút và đầu xả theo quy trình an toàn của nhà máy. Nếu bơm dùng cho hóa chất, thực phẩm hoặc môi trường có rủi ro, phải thực hiện làm sạch và trang bị bảo hộ phù hợp.

Bước đầu tiên là kiểm tra hồ sơ thiết bị. Xác nhận đúng model bơm 2NHL20FF, mã phụ tùng Drive Shaft 1005, số máy bơm, cấu hình motor, hộp giảm tốc và kiểu liên kết hiện hữu. Không nên tháo bơm trước khi thu thập các thông tin này, vì sau khi tháo có thể khó đối chiếu lại cấu hình ban đầu.

Bước thứ hai là kiểm tra bên ngoài. Quan sát khu vực motor, khớp nối, vỏ bơm, bulong chân đế và đường ống. Tìm dấu hiệu rò rỉ, rung, vết va đập, lỏng bulong, mạt kim loại hoặc lệch tâm rõ ràng.

Bước thứ ba là quay bằng tay nếu điều kiện cho phép. Khi bơm đã được cô lập an toàn, quay trục theo chiều vận hành với lực phù hợp. Cảm nhận độ nặng, điểm kẹt, độ rơ hoặc tiếng cọ bất thường. Không dùng lực quá mạnh vì có thể làm hư thêm rotor, stator hoặc cơ cấu bên trong.

Bước thứ tư là tháo cụm truyền động theo đúng tài liệu kỹ thuật của bơm. Cần đánh dấu vị trí lắp, chiều lắp, hướng khớp nối và thứ tự chi tiết. Với các bơm vệ sinh, cần bảo quản gioăng, phớt và chi tiết tháo rời trong điều kiện sạch để tránh lẫn tạp chất khi lắp lại.

Bước thứ năm là kiểm tra độ thẳng của trục. Có thể sử dụng bàn máp, gối đỡ và đồng hồ so để đo độ đảo. Không nên đánh giá bằng mắt thường vì trục có thể cong nhẹ nhưng vẫn đủ gây rung khi quay ở tốc độ vận hành.

Bước thứ sáu là kiểm tra hai đầu liên kết. Đánh giá then, rãnh then, ren, đầu khớp nối, bề mặt tiếp xúc và vị trí chốt. Nếu có dấu hiệu bo tròn, mòn lệch, vết dập, nứt hoặc ăn mòn, cần xem xét thay trục và kiểm tra luôn chi tiết ghép cùng nó.

Quy trình thay Drive Shaft 1005 đúng kỹ thuật

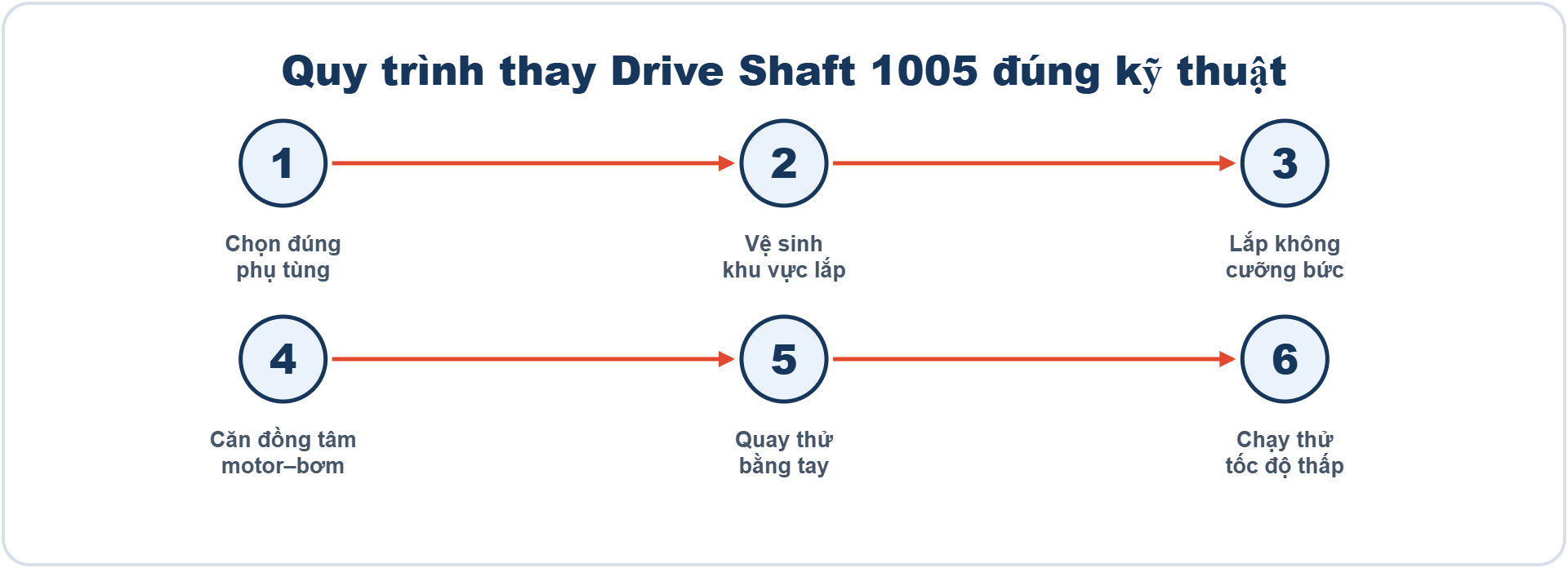

Quy trình sáu bước thay Drive Shaft 1005 đúng kỹ thuật.

Khi thay Drive Shaft 1005, điều quan trọng nhất là sử dụng đúng phụ tùng tương thích. Trước khi lắp, cần so sánh trục mới với trục cũ về chiều dài, đường kính, hình dạng đầu nối, vị trí then, ren, rãnh và hướng lắp. Không nên chỉ dựa vào việc “lắp vừa” để kết luận phụ tùng đúng.

Trước khi lắp, cần vệ sinh sạch khu vực liên kết. Bụi, mạt kim loại, cặn hóa chất hoặc phần gioăng cũ còn sót lại có thể làm trục không ngồi đúng vị trí. Nếu bề mặt lắp ghép có ba via, cần xử lý đúng cách, tránh dùng vật sắc làm xước bề mặt chính xác.

Trong quá trình lắp, không dùng búa đập trực tiếp lên Drive Shaft. Nếu trục khó vào vị trí, cần kiểm tra nguyên nhân như sai mã phụ tùng, sai chiều lắp, bề mặt bẩn, lệch tâm hoặc chi tiết ghép bị hư. Dùng lực cưỡng bức có thể làm cong trục, biến dạng đầu nối hoặc tạo ứng suất dư.

Sau khi lắp Drive Shaft, cần kiểm tra độ đồng tâm của cụm motor–hộp giảm tốc–bơm. Đây là bước thường bị bỏ qua nhưng lại quyết định tuổi thọ của hệ truyền động. Nếu motor và bơm không đồng tâm, trục mới vẫn có thể hư nhanh dù bản thân phụ tùng đạt chất lượng tốt.

Sau khi hoàn thiện lắp ráp, cần quay thử bằng tay trước khi cấp điện. Nếu trục quay nặng, bị kẹt hoặc có điểm bất thường, cần dừng lại kiểm tra. Chỉ khi cơ cấu quay trơn tru theo yêu cầu mới tiến hành chạy thử bằng motor.

Lần chạy đầu tiên nên vận hành ở tốc độ thấp, có lưu chất trong bơm và có người theo dõi. Kiểm tra tiếng ồn, độ rung, nhiệt độ, rò rỉ, áp suất đầu xả và lưu lượng. Sau một khoảng thời gian chạy thử, nên kiểm tra lại bulong, khớp nối và vị trí lắp ghép.

Những sai lầm cần tránh khi thay trục truyền động bơm Heishin

Sai lầm phổ biến nhất là mua phụ tùng chỉ theo hình ảnh. Drive Shaft của nhiều loại bơm có thể trông tương tự nhau, nhưng chiều dài, kích thước, dạng đầu nối và dung sai có thể khác biệt. Chỉ cần sai một chi tiết nhỏ là có thể không lắp được hoặc gây hư hỏng khi chạy.

Sai lầm thứ hai là gia công trục thay thế mà không có bản vẽ và vật liệu chuẩn. Trong trường hợp khẩn cấp, nhiều đơn vị có thể muốn gia công lại trục theo mẫu. Tuy nhiên, nếu không kiểm soát được độ đồng tâm, độ nhẵn bề mặt, độ cứng, khả năng chịu xoắn và dung sai lắp ghép, phụ tùng gia công có thể gây rủi ro lớn cho bơm.

Sai lầm thứ ba là chỉ thay Drive Shaft nhưng không kiểm tra cụm liên kết. Nếu then, khớp nối, bạc, rotor hoặc cơ cấu truyền động đã mòn, trục mới sẽ tiếp tục chịu tải bất thường. Điều này khiến phụ tùng mới nhanh hư và làm phát sinh chi phí lặp lại.

Sai lầm thứ tư là không tìm nguyên nhân gốc. Nếu Drive Shaft hư do chạy khô, tắc đường ống, van đóng, motor lệch tâm hoặc vận hành vượt tốc độ, việc chỉ thay trục sẽ không giải quyết vấn đề. Cần xử lý nguyên nhân gốc trước khi đưa bơm trở lại sản xuất.

Sai lầm thứ năm là chạy thử với tốc độ cao ngay sau khi lắp. Bơm cần được kiểm tra dần từ tốc độ thấp đến tốc độ làm việc. Điều này giúp phát hiện sớm tiếng kêu, rung, rò rỉ hoặc sai lệch trước khi sự cố trở nên nghiêm trọng.

Bảo trì phòng ngừa để tăng tuổi thọ Drive Shaft 1005

Để Drive Shaft 1005 hoạt động bền, nhà máy nên xây dựng kế hoạch bảo trì phòng ngừa theo mức độ quan trọng của bơm và điều kiện sử dụng. Với bơm chạy liên tục trong dây chuyền sản xuất, nên kiểm tra định kỳ rung động, tiếng ồn, nhiệt độ, tình trạng rò rỉ và độ ổn định lưu lượng.

Hằng ngày hoặc theo ca vận hành, người vận hành nên quan sát tiếng kêu, rung, mức độ rò rỉ và dòng điện motor. Nếu dòng điện tăng bất thường, có thể bơm đang chịu tải lớn hơn bình thường. Cần kiểm tra lưu chất, van, đường ống, rotor–stator và cụm truyền động.

Hằng tháng hoặc theo số giờ vận hành, đội bảo trì nên kiểm tra bulong chân đế, khớp nối, độ đồng tâm motor–bơm, tình trạng che chắn và độ chắc chắn của đường ống. Đường ống treo hoặc đỡ không đúng có thể tạo lực lên thân bơm, kéo lệch hệ truyền động và ảnh hưởng đến Drive Shaft.

Trong kỳ bảo trì lớn, nên tháo kiểm tra độ mòn tại các vị trí liên kết, tình trạng then, rãnh then, khớp nối, bạc và đầu trục. Nếu thiết bị làm việc với hóa chất, chất lỏng nóng hoặc môi trường ăn mòn, cần kiểm tra kỹ bề mặt trục và các vùng dễ tích tụ hóa chất.

Cần tuyệt đối hạn chế bơm chạy khô. Có thể cân nhắc sử dụng cảm biến mức, cảm biến áp suất, bảo vệ quá tải motor hoặc logic điều khiển liên động để ngăn bơm khởi động khi không có lưu chất. Đây là biện pháp hiệu quả giúp bảo vệ stator, rotor và Drive Shaft.

Cách xác nhận đúng Drive Shaft 1005 trước khi đặt mua

Trước khi mua Drive Shaft 1005 cho bơm Heishin 2NHL20FF, nên chuẩn bị thông tin đầy đủ để gửi nhà cung cấp. Thông tin tối thiểu gồm model bơm, mã phụ tùng SR573174, hình ảnh nameplate, hình ảnh trục cũ, kích thước cơ bản và số máy thiết bị nếu có.

Cần xác nhận rõ phụ tùng là trục truyền động dùng cho đúng model 2NHL20FF, không phải trục của model khác thuộc dòng NHL, NBL, NHLS hoặc các dòng bơm Mohno có cấu hình gần giống. Một số phụ tùng có tên gọi tương tự như drive shaft, flexible rod, rotor shaft, coupling shaft hoặc transmission shaft nhưng vị trí và chức năng thực tế có thể khác nhau.

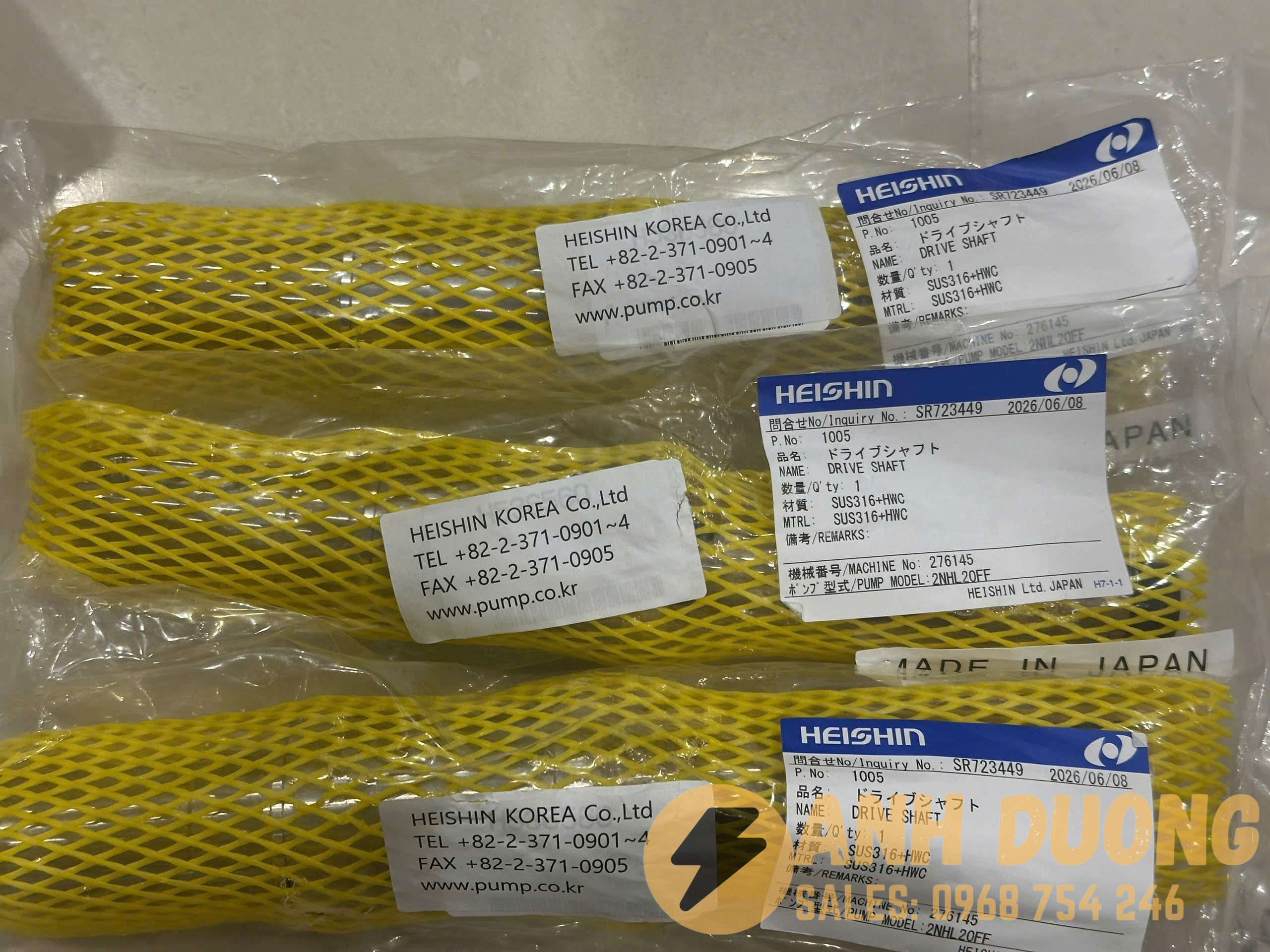

Khi nhận hàng, cần kiểm tra mã trên bao bì, tình trạng bề mặt, dấu hiệu va đập, ren, then, đầu nối và độ bảo vệ khi vận chuyển. Không nên lắp ngay nếu phụ tùng có dấu hiệu cong, xước sâu, rỉ sét, thiếu chi tiết hoặc không giống cấu hình cần thay.

Với các hệ thống quan trọng, nên lưu hồ sơ phụ tùng sau khi thay gồm ngày thay, số giờ chạy, lý do thay, ảnh trục cũ, ảnh trục mới, kết quả đo rung, kết quả chạy thử và người thực hiện. Hồ sơ này giúp đánh giá tuổi thọ thực tế và phát hiện sớm các xu hướng hư hỏng lặp lại.

Thông số kỹ thuật Drive Shaft 1005

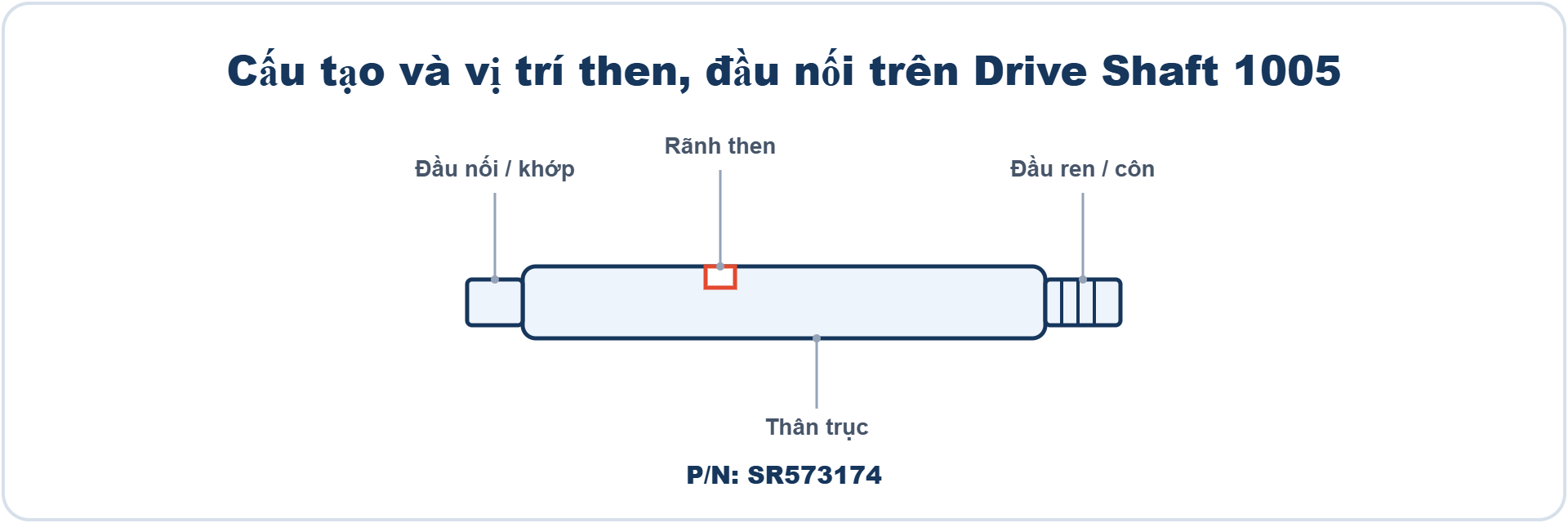

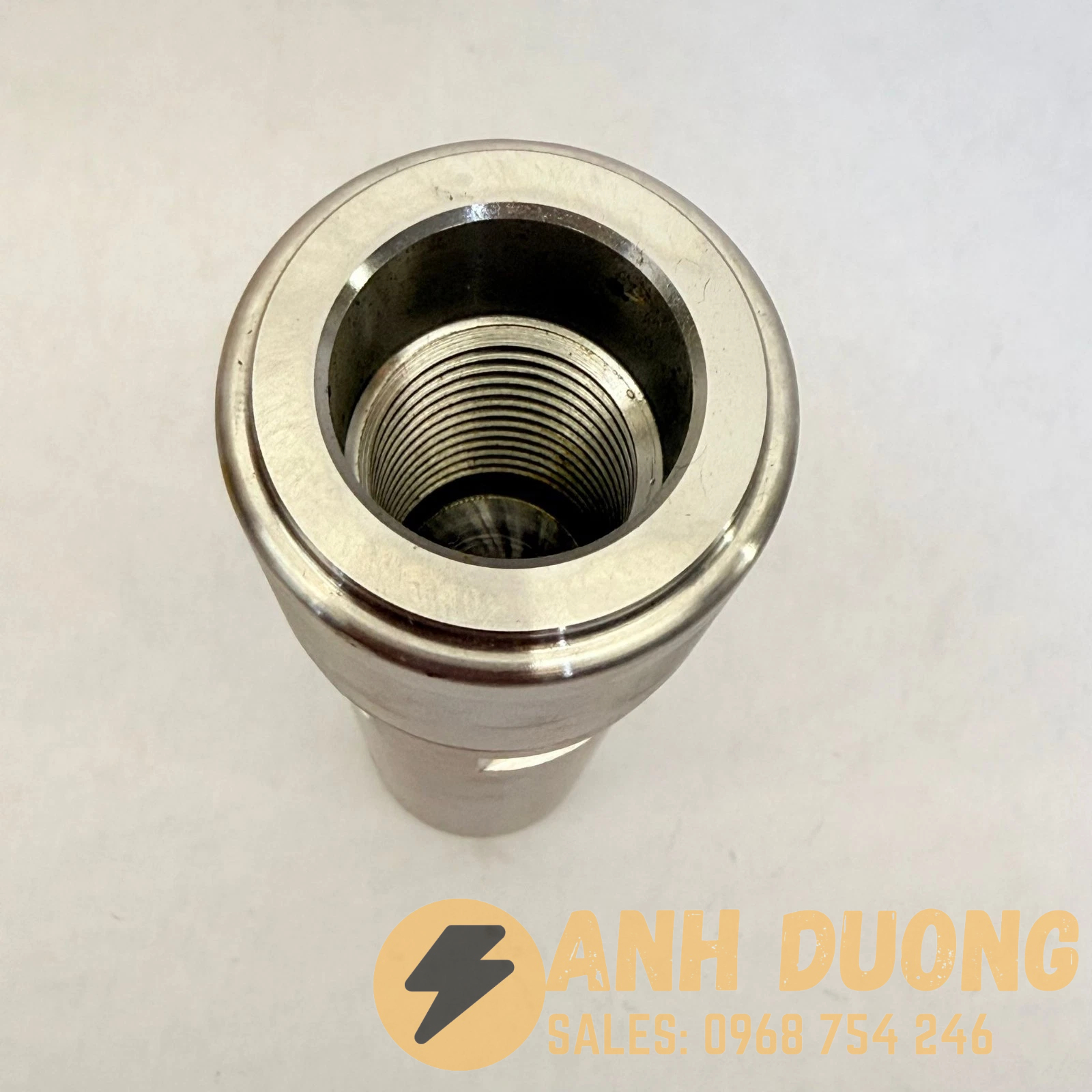

Các vị trí kỹ thuật chính trên Drive Shaft 1005 của bơm Heishin 2NHL20FF.

Bảng dưới đây tổng hợp các thông tin cơ bản của Drive Shaft 1005 dùng cho bơm Heishin 2NHL20FF. Một số thông số như vật liệu, kích thước và kiểu đầu nối có thể thay đổi theo đời bơm và số máy, vì vậy cần đối chiếu bản vẽ hoặc nameplate thực tế trước khi đặt mua.

Lưu ý: thông số trong bảng mang tính tham khảo cho dòng bơm 2NHL20FF. Để tránh nhầm lẫn giữa các biến thể bơm có ngoại hình gần giống nhau, hãy gửi kèm số máy bơm, ảnh nameplate và ảnh trục cũ khi yêu cầu báo giá Drive Shaft 1005.

Ứng dụng của Drive Shaft 1005 và bơm Heishin 2NHL20FF theo ngành

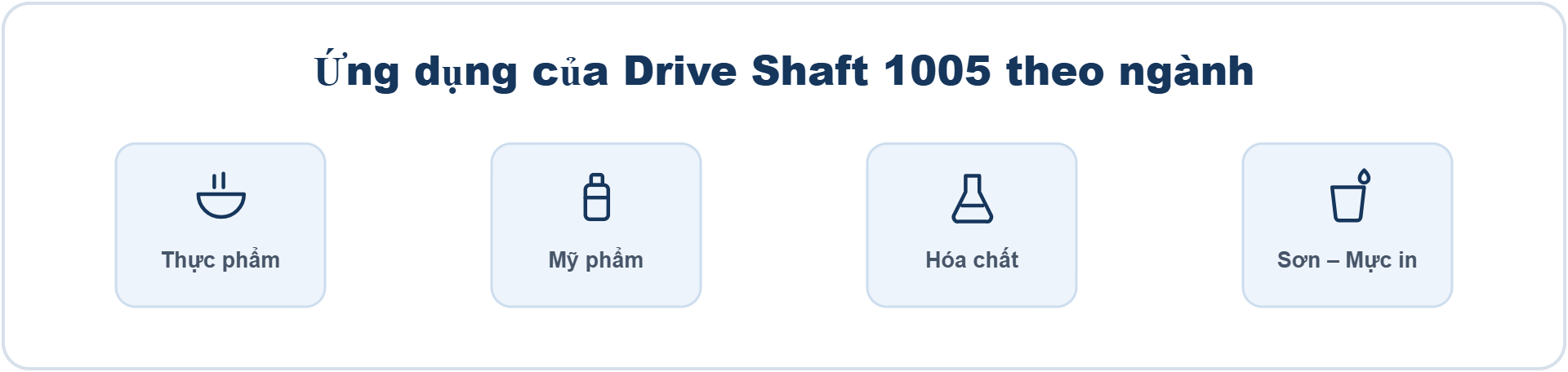

Ứng dụng của bơm Heishin 2NHL20FF và Drive Shaft 1005 trong các ngành sản xuất.

Bơm Heishin NHL-F sử dụng nguyên lý trục vít lệch tâm nên tạo dòng chảy êm, ít xung động và ít phá vỡ cấu trúc lưu chất. Nhờ đó, Drive Shaft 1005 và cụm bơm 2NHL20FF được ứng dụng trong nhiều ngành sản xuất khác nhau.

Ngành thực phẩm: bơm các loại lưu chất đặc, có hạt mềm hoặc nhạy cảm với lực cắt như mật ong, mứt, nước sốt, kem, bột nhão. Dòng chảy nhẹ nhàng giúp hạn chế làm nát nguyên liệu và giữ chất lượng sản phẩm.

Ngành mỹ phẩm: vận chuyển kem, gel, lotion, sữa dưỡng có độ nhớt cao mà không tạo bọt khí hay phá vỡ kết cấu nhũ tương. Đây là môi trường yêu cầu vệ sinh cao, nên độ ổn định của trục truyền động rất quan trọng.

Ngành hóa chất: bơm dung dịch có độ nhớt cao, slurry, vật liệu chứa hạt hoặc lưu chất có tính ăn mòn nhất định. Khi đó, Drive Shaft 1005 cần đảm bảo truyền động ổn định và vật liệu phù hợp với điều kiện làm việc.

Ngành sơn – mực in: vận chuyển sơn, keo, mực in có độ nhớt lớn, đòi hỏi lưu lượng đều và áp suất ổn định để bảo đảm chất lượng phủ và in ấn.

Trong tất cả các ứng dụng trên, một Drive Shaft 1005 đúng chuẩn, lắp đặt đồng tâm và được bảo trì định kỳ sẽ giúp bơm Heishin 2NHL20FF vận hành bền bỉ, giảm dừng máy và ổn định chất lượng đầu ra.

So sánh dòng bơm NHL và phụ tùng liên quan đến Drive Shaft 1005

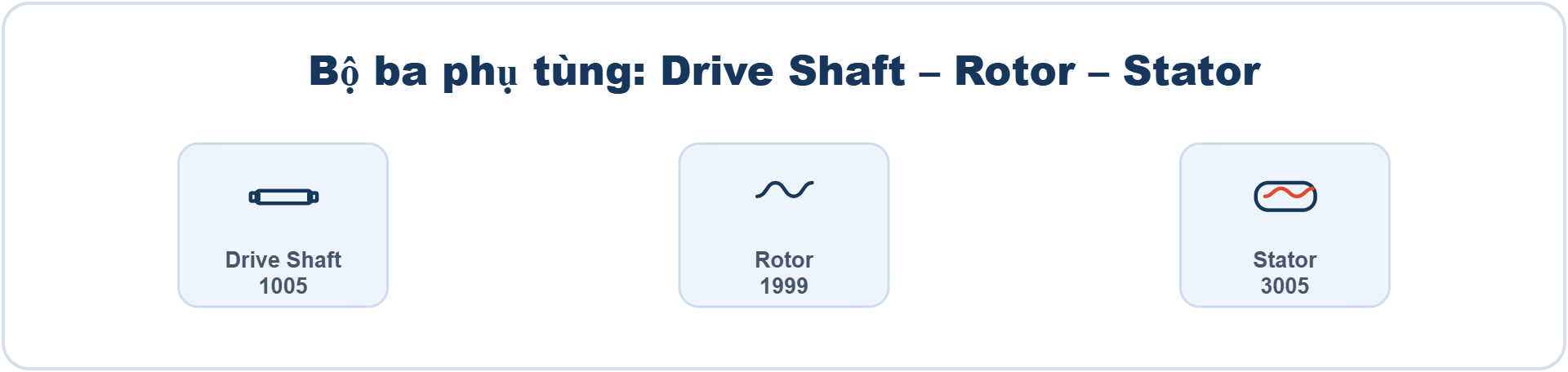

Drive Shaft 1005 phối hợp cùng Rotor 1999 và Stator 3005 trong bơm Heishin 2NHL20FF.

Heishin sản xuất nhiều dòng bơm Mohno khác nhau như NHL, NBL, NHLS… với cấu hình rotor, stator, kiểu phớt và bộ truyền động không giống nhau. Model 2NHL20FF thuộc dòng NHL-F, được tối ưu cho các ứng dụng vệ sinh và lưu chất có độ nhớt cao. Vì vậy, Drive Shaft 1005 của 2NHL20FF không nhất thiết lắp lẫn được với các model khác, dù tên gọi “drive shaft” nghe tương tự.

Khi thay thế, nên kiểm tra đồng bộ cả cụm truyền động và các chi tiết tiếp xúc trực tiếp với trục. Một số phụ tùng thường được thay cùng hoặc kiểm tra cùng Drive Shaft 1005 gồm:

• Rotor 1999 của bơm 2NHL20FF Heishin – chi tiết quay lệch tâm bên trong stator.
• Stator 3005 của bơm 2NHL20FF Heishin – bộ phận đàn hồi bao quanh rotor, tạo các khoang bơm.
• Khớp nối, then và phớt cơ khí – cần kiểm tra độ mòn để tránh tải bất thường lên trục mới.

Việc lựa chọn đúng bộ ba rotor – stator – trục truyền động theo đúng model 2NHL20FF giúp bơm phục hồi hiệu suất ban đầu và kéo dài tuổi thọ cụm bơm Mohno.

Câu hỏi thường gặp về Drive Shaft 1005

Drive Shaft 1005 dùng cho bơm nào?
Drive Shaft 1005 (mã SR573174) là trục truyền động dùng cho bơm Heishin 2NHL20FF thuộc dòng NHL-F (bơm Mohno trục vít lệch tâm).

Làm sao xác nhận đúng phụ tùng trước khi mua?
Bạn nên cung cấp model bơm, số máy, ảnh nameplate, ảnh trục cũ và kích thước cơ bản. Đối chiếu với mã SR573174 và bản vẽ để tránh nhầm với model khác.

Có thể gia công trục thay thế thay vì mua đúng phụ tùng không?
Có thể trong trường hợp khẩn cấp, nhưng rủi ro cao nếu không kiểm soát được độ đồng tâm, dung sai, độ cứng và vật liệu. Khuyến nghị dùng đúng phụ tùng tương thích.

Drive Shaft 1005 được làm bằng vật liệu gì?
Vật liệu phụ thuộc đời bơm, lưu chất và điều kiện làm việc; thường ưu tiên thép hợp kim hoặc inox chống ăn mòn. Cần xác nhận theo bản vẽ trước khi đặt.

Khi nào cần kiểm tra hoặc thay Drive Shaft 1005?
Khi xuất hiện tiếng kêu bất thường, rung tăng, lưu lượng giảm, nhiệt độ truyền động tăng cao hoặc phát hiện mòn then, mạt kim loại khi bảo trì.

Thay Drive Shaft có cần thay rotor và stator không?
Không bắt buộc, nhưng cần kiểm tra cụm liên kết. Nếu rotor, stator, then hoặc khớp nối đã mòn, nên thay đồng bộ để trục mới không chịu tải bất thường.

Thời gian giao hàng Drive Shaft 1005 bao lâu?
Thông thường 5–7 ngày; vui lòng liên hệ để xác nhận tồn kho và tiến độ thực tế.

Giá Drive Shaft 1005 bao nhiêu?
Giá phụ tùng được báo theo cấu hình thực tế. Vui lòng liên hệ Kinh Doanh: 0968 754 246 để nhận báo giá nhanh.

Kết luận

Drive Shaft 1005 mã SR573174 là phụ tùng truyền động quan trọng của bơm Heishin 2NHL20FF. Chi tiết này giữ vai trò truyền mô-men xoắn từ motor hoặc bộ truyền động đến cơ cấu bơm, giúp rotor hoạt động ổn định trong stator và duy trì hiệu suất vận chuyển lưu chất.

Đối với bơm Mohno vệ sinh, chất lượng của Drive Shaft ảnh hưởng trực tiếp đến độ rung, tiếng ồn, lưu lượng, độ bền rotor–stator, phớt và toàn bộ cụm truyền động. Khi xuất hiện tiếng kêu bất thường, rung mạnh, giảm lưu lượng, tăng nhiệt hoặc mòn tại đầu liên kết, cần kiểm tra trục và các chi tiết liên quan càng sớm càng tốt.

Khi thay thế, cần chọn đúng mã Drive Shaft 1005 tương thích với Heishin 2NHL20FF, kiểm tra kỹ cấu hình thực tế của bơm, tránh thay theo hình ảnh hoặc gia công tùy tiện. Việc lắp đúng kỹ thuật, căn chỉnh đồng tâm và xử lý nguyên nhân gốc của sự cố sẽ giúp hệ bơm hoạt động ổn định, giảm chi phí dừng máy và kéo dài tuổi thọ thiết bị.

Drive Shaft 1005 không chỉ là một trục truyền động. Đây là mắt xích kỹ thuật quan trọng giữ cho toàn bộ bơm Heishin 2NHL20FF vận hành chính xác, ổn định và an toàn trong các ứng dụng yêu cầu cao về lưu lượng, vệ sinh và độ tin cậy.
