Đồng hồ hiển thị điện áp AC 80-500V SCE0080

Giới thiệu đồng hồ điện áp AC 80-500V SCE0080

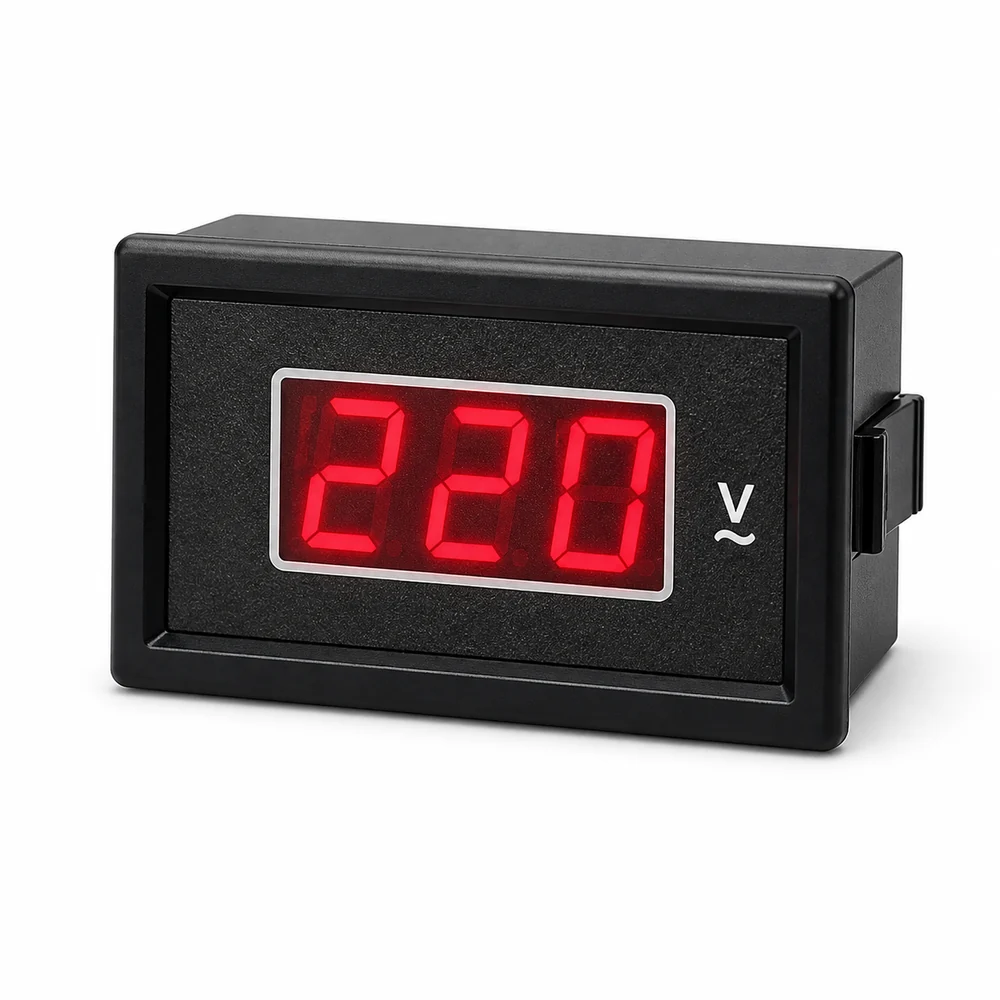

Đồng hồ hiển thị điện áp AC 80-500V SCE0080 là đồng hồ số gắn bảng dùng để theo dõi điện áp xoay chiều trực tiếp trên mặt tủ. Dải hiển thị 80–500V phù hợp với nhiều hệ thống điện hạ áp, giúp người vận hành quan sát nhanh trạng thái điện áp mà không phải mở cửa tủ để đo mỗi lần kiểm tra.

SCE0080 là mã quản lý sản phẩm. Cấu hình cơ khí và sơ đồ chân của đồng hồ số dạng panel có thể khác nhau giữa các lô, vì vậy cần đối chiếu nhãn phía sau thiết bị trước khi khoét mặt tủ hoặc đấu dây. Không suy ra độ chính xác, kích thước lỗ cắt hay số dây chỉ từ hình mặt trước.

Thông số xác định

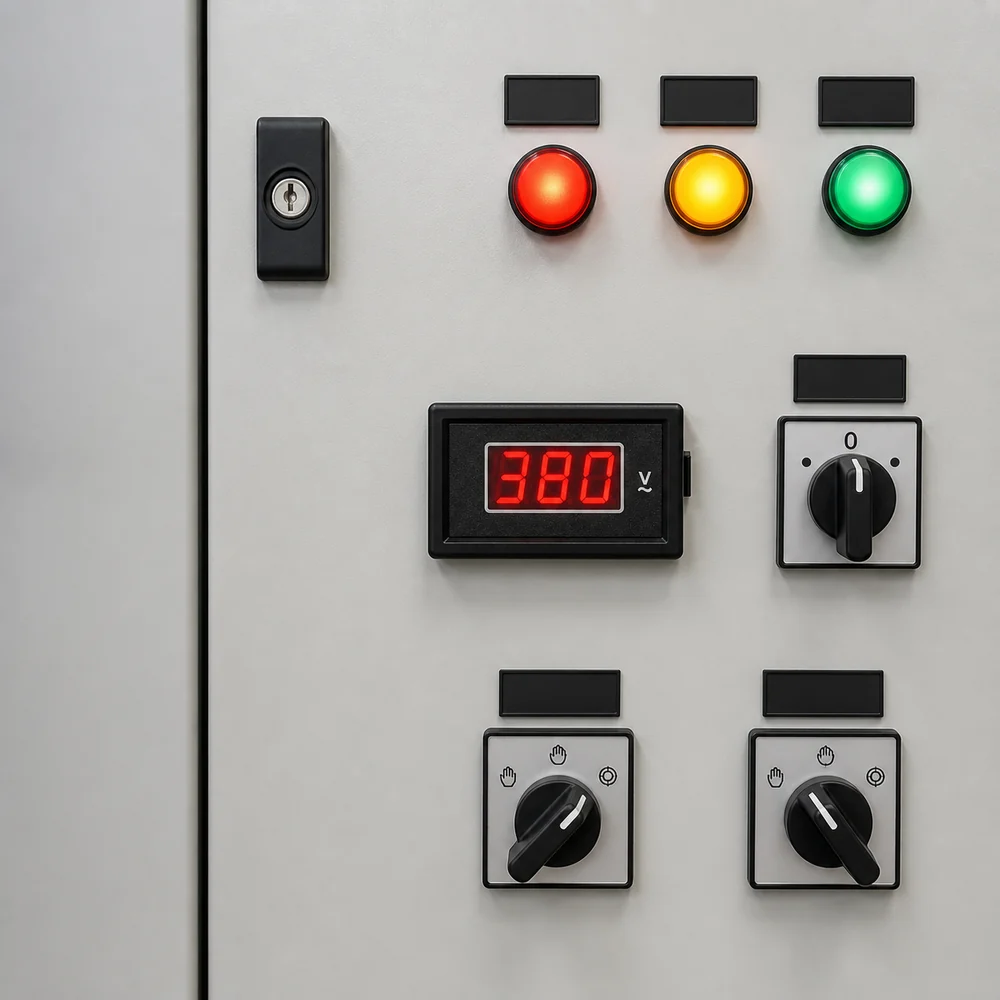

Lợi ích khi lắp trên tủ điện

• Quan sát trực tiếp điện áp trên cửa tủ mà không mở khoang điện lực.
• Hiển thị LED dễ đọc trong khu vực sản xuất.
• Thiết kế gắn bảng gọn, phù hợp tủ phân phối và tủ điều khiển.
• Dải 80–500V bao phủ nhiều ứng dụng điện AC hạ áp.
• Hỗ trợ phát hiện nhanh tình trạng mất áp hoặc điện áp bất thường để kiểm tra tiếp.

Ứng dụng phổ biến

Thiết bị có thể dùng trên tủ điện nhà xưởng, tủ phân phối, tủ máy, bảng giám sát nguồn, tủ chuyển nguồn và các cụm điều khiển cần hiển thị điện áp AC. Đồng hồ chỉ cung cấp giá trị quan sát; nó không thay thế rơ-le bảo vệ, thiết bị phân tích chất lượng điện hoặc đồng hồ hiệu chuẩn. Người dùng có thể tham khảo thêm thiết bị đo lường công nghiệp để chọn phương án đo phù hợp.

Cách chọn trước khi đặt hàng

1. Xác nhận dải cần đo nằm trong 80–500V AC.
2. Đo kích thước lỗ khoét và độ dày mặt tủ; so với bản vẽ của đúng lô hàng.
3. Kiểm tra số chân, chức năng từng chân và thiết bị có tự cấp nguồn hay cần nguồn phụ.
4. Xác định yêu cầu hiển thị một pha hay cần giám sát ba pha.
5. Nếu cần điều khiển hoặc cảnh báo, chọn thiết bị có ngõ ra phù hợp thay vì chỉ hiển thị.

Lắp đặt và an toàn

Việc đấu nối phải do người có chuyên môn điện thực hiện khi nguồn đã được cô lập và kiểm tra hết điện. Lắp cầu chì hoặc bảo vệ mạch đo theo thiết kế tủ, dùng dây và đầu cos đúng cấp điện áp, bảo đảm khoảng cách cách điện. Sau khi cấp nguồn, so sánh giá trị hiển thị với thiết bị đo chuẩn phù hợp trước khi đưa vào vận hành.

Câu hỏi thường gặp

Đồng hồ này đo được điện áp DC không?

Không nên dùng cho DC. Sản phẩm được xác định cho điện áp xoay chiều 80–500V AC.

Có thể dùng trực tiếp cho lưới 220V và 380V không?

Cả hai giá trị đều nằm trong dải 80–500V AC, nhưng vẫn phải đấu theo sơ đồ của đúng thiết bị.

Đồng hồ có chức năng bảo vệ quá áp không?

Không có căn cứ để coi đây là rơ-le bảo vệ; chức năng chính là hiển thị điện áp.

Có mẫu tham khảo cùng dải đo không?

Một ví dụ thiết bị thương mại cùng dải là đồng hồ AC 80–500V của Yokins; khi mua SCE0080 vẫn cần đối chiếu hàng thực tế.
