Đầu Nối Siemens PROFIBUS 6GK1500-0EA02 Vỏ Kim Loại 12 Mbit/s

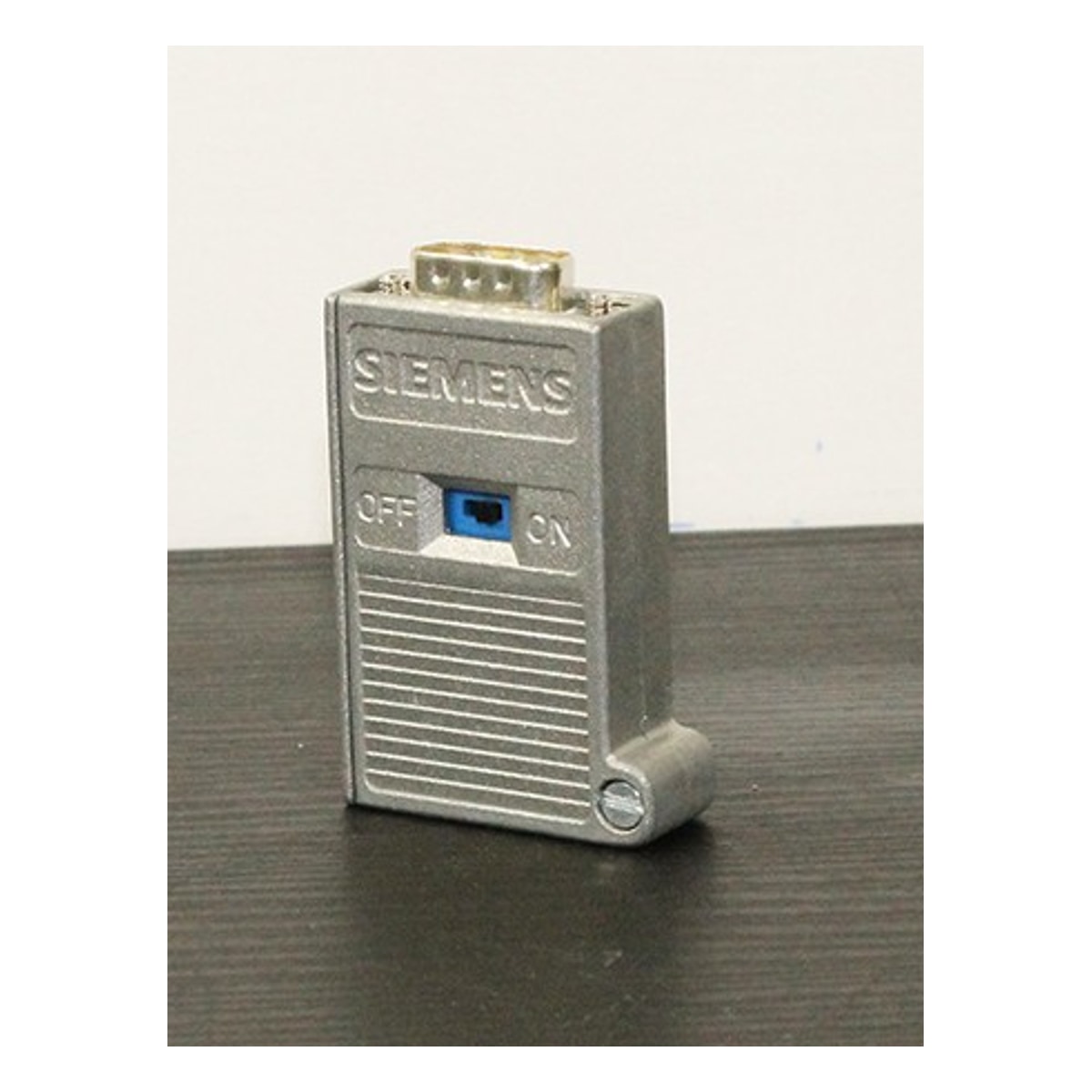

Siemens 6GK1500-0EA02 là đầu nối bus PROFIBUS RS485 vỏ kim loại, thiết kế cáp ra thẳng trục. Theo Siemens Industry Mall, đầu nối hỗ trợ tốc độ truyền đến 12 Mbit/s và tích hợp điện trở kết thúc tuyến với chức năng cô lập.

6GK1500-0EA02 là sản phẩm gì?

Đây là PROFIBUS bus connector dùng để nối cáp mạng PROFIBUS với thiết bị có giao diện phù hợp. Siemens chỉ định model cho Industrial PC, SIMATIC OP và OLM. Vỏ kim loại giúp bảo vệ cơ khí và hỗ trợ che chắn trong môi trường công nghiệp.

Mã đầy đủ phải được ghi là 6GK1500-0EA02. Không nên nhầm với 6GK1500-0FC00, 6GK1500-0FC10 hoặc các đầu nối SIMATIC DP 6ES7972 vì kiểu vỏ, hướng cáp và cơ chế đấu cáp có thể khác.

Thông số chính hãng Siemens

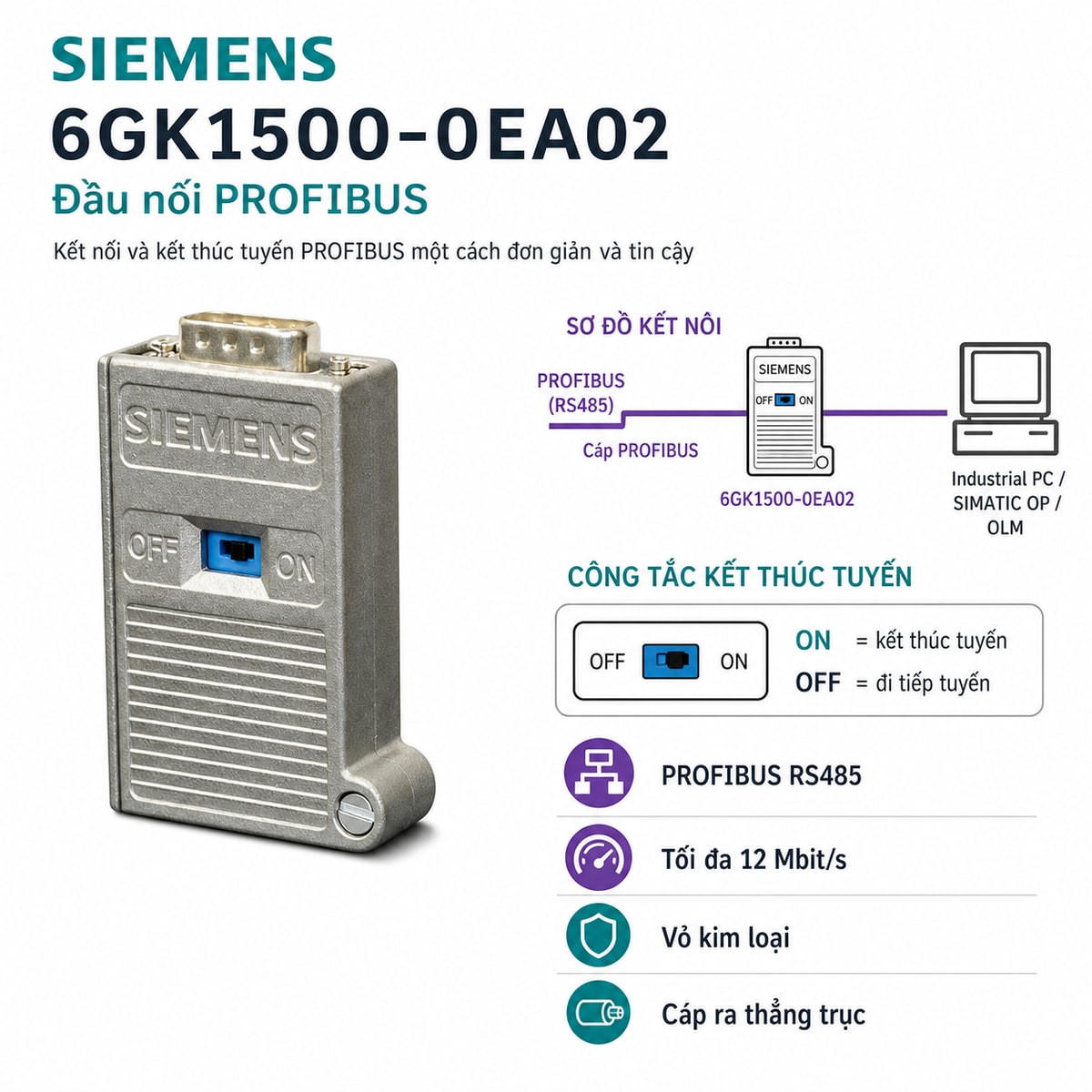

Công tắc OFF/ON dùng để làm gì?

Công tắc phía trước điều khiển điện trở kết thúc tuyến. Khi đầu nối nằm ở điểm cuối vật lý của đoạn mạng, điện trở kết thúc thường phải được bật theo cấu hình hệ thống. Khi đầu nối nằm giữa tuyến và mạng còn đi tiếp, công tắc thường đặt ở trạng thái không kết thúc.

Việc gạt công tắc có thể ảnh hưởng đến nhánh cáp đi tiếp do chức năng cô lập. Vì vậy cần xác định đúng vị trí đầu cuối trước khi thao tác, không gạt thử khi mạng đang vận hành nếu chưa hiểu cấu trúc tuyến.

Ứng dụng của đầu nối 6GK1500-0EA02

• Kết nối PROFIBUS cho máy tính công nghiệp.
• Kết nối SIMATIC Operator Panel có giao diện phù hợp.
• Kết nối Optical Link Module OLM trong mạng PROFIBUS.
• Thay thế đầu nối cũ cùng mã trong tủ điều khiển và dây chuyền máy.
• Cấu hình điểm cuối tuyến cần điện trở kết thúc tích hợp.

Ưu điểm nổi bật

• Hỗ trợ tốc độ mạng đến 12 Mbit/s.
• Vỏ kim loại chắc chắn, phù hợp môi trường công nghiệp.
• Hướng cáp ra thẳng trục thuận tiện tại một số cổng PC, OP và OLM.
• Tích hợp công tắc điện trở kết thúc, giảm phụ kiện rời.
• Mã hàng Siemens rõ ràng, thuận tiện đối chiếu khi thay thế.

Cách chọn đúng đầu nối PROFIBUS

1. Kiểm tra mã trên đầu nối cũ là 6GK1500-0EA02.
2. Xác nhận thiết bị đích là Industrial PC, SIMATIC OP, OLM hoặc cổng tương thích.
3. Kiểm tra không gian cho hướng cáp ra thẳng trục.
4. Xác định đầu nối nằm ở giữa tuyến hay cuối tuyến.
5. Kiểm tra loại cáp PROFIBUS, đường kính vỏ và phương pháp đấu nối.
6. Đối chiếu tốc độ mạng, cách nối shield và yêu cầu tiếp địa của hệ thống.

Lưu ý lắp đặt

Ngắt nguồn hoặc đưa hệ thống về trạng thái bảo trì an toàn trước khi tháo đầu nối. Ghi lại vị trí công tắc OFF/ON và sơ đồ cáp cũ. Tuốt cáp đúng chiều dài, không làm đứt lớp shield hoặc tổn thương lõi dẫn.

Đảm bảo lõi A/B được đấu đúng cực theo tài liệu thiết bị. Lớp shield phải tiếp xúc tốt với kẹp kim loại theo hướng dẫn, tránh để đoạn lõi trần quá dài. Sau khi lắp, siết vít cố định đầu nối với cổng thiết bị để hạn chế rung và mất tiếp xúc.

Đặt điện trở kết thúc đúng vị trí vật lý của tuyến. Một đoạn PROFIBUS RS485 thông thường cần kết thúc ở hai đầu, không bật termination tùy ý tại các nút giữa tuyến.

Dấu hiệu lỗi thường gặp

• Mạng chập chờn khi rung: kiểm tra vít giữ, chân D-sub và tiếp xúc shield.
• Thiết bị cuối tuyến mất truyền thông: kiểm tra công tắc termination và nguồn tham chiếu của thiết bị.
• Nhiều nút cùng lỗi: kiểm tra đảo A/B, đứt cáp hoặc bật termination sai vị trí.
• Lỗi tăng khi chạy tốc độ cao: kiểm tra chiều dài đoạn, đầu nối, shield và chất lượng cáp.

Câu hỏi thường gặp

6GK1500-0EA02 dùng cho PROFINET được không?

Không. Đây là đầu nối PROFIBUS RS485, không phải đầu nối Ethernet/PROFINET.

Sản phẩm có đầu PG đi kèm không?

Mô tả Siemens của mã này tập trung vào đầu nối PROFIBUS cáp ra thẳng trục cho Industrial PC, SIMATIC OP và OLM. Cần đối chiếu hình và cổng thực tế nếu hệ thống yêu cầu cổng PG riêng.

Tốc độ tối đa là bao nhiêu?

Siemens công bố tốc độ truyền đến 12 Mbit/s.

Khi nào gạt công tắc sang ON?

Khi đầu nối nằm ở điểm cuối vật lý của đoạn mạng và cấu hình yêu cầu bật điện trở kết thúc. Cần xác nhận sơ đồ tuyến trước khi gạt.

Có thay bằng đầu nối 6GK1500-0FC10 được không?

Không nên thay chỉ dựa vào cùng chuẩn PROFIBUS. Cần đối chiếu hướng cáp, kiểu đấu dây, kích thước, vỏ và thiết bị đích.

Cần gửi gì để báo giá?

Vui lòng gửi ảnh mã hàng, số lượng, thiết bị đang kết nối và ảnh vị trí cổng. Ánh Dương Vina sẽ đối chiếu đúng 6GK1500-0EA02 trước khi cung cấp.
