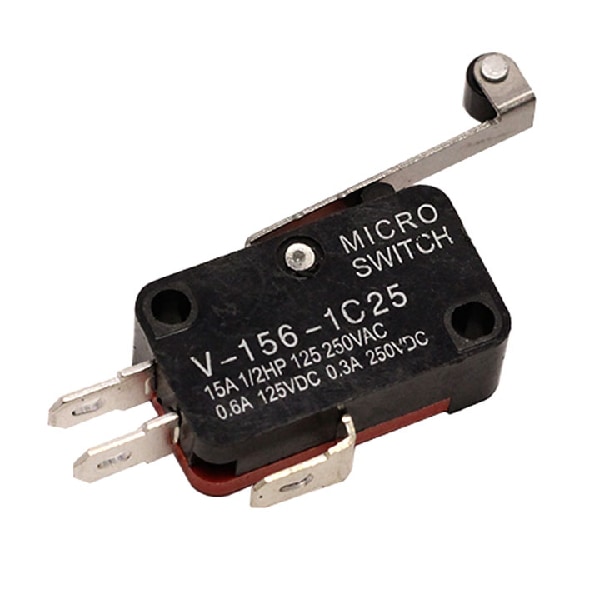

Công Tắc Hành Trình OMRON V-156-1C25 SPDT 15A Cần Gạt Con Lăn

Công tắc hành trình OMRON V-156-1C25 là microswitch thuộc dòng V Miniature Basic Switch, sử dụng cần gạt con lăn để nhận biết vị trí cơ khí. Model có cấu hình tiếp điểm SPDT, chân cắm nhanh #187 và dòng danh định 15 A theo bảng lựa chọn chính hãng OMRON.

OMRON V-156-1C25 là gì?

V-156-1C25 là công tắc tác động nhanh dạng cơ điện. Khi cam, cửa hoặc chi tiết máy chạm vào con lăn, cần gạt truyền lực tới cơ cấu snap-action bên trong, làm chuyển trạng thái giữa chân COM, NO và NC. Cách chuyển mạch nhanh giúp tín hiệu rõ ràng ngay cả khi cơ cấu ngoài di chuyển tương đối chậm.

Thông số chính

Thông số 15 A không có nghĩa mọi loại tải đều được phép chạy 15 A. Tải cảm như cuộn hút, động cơ hoặc đèn có dòng khởi động cần giảm tải và đối chiếu bảng định mức của OMRON.

Ý nghĩa mã V-156-1C25

• V: dòng microswitch cơ bản cỡ nhỏ của OMRON.
• 156: cấu hình 15 A với kiểu cần gạt con lăn tương ứng trong bảng mã.
• 1: dạng tiếp điểm SPDT.
• C2: nhóm đầu cắm nhanh #187; mã đầy đủ C25 thể hiện tổ hợp lực tác động và đầu nối cụ thể.

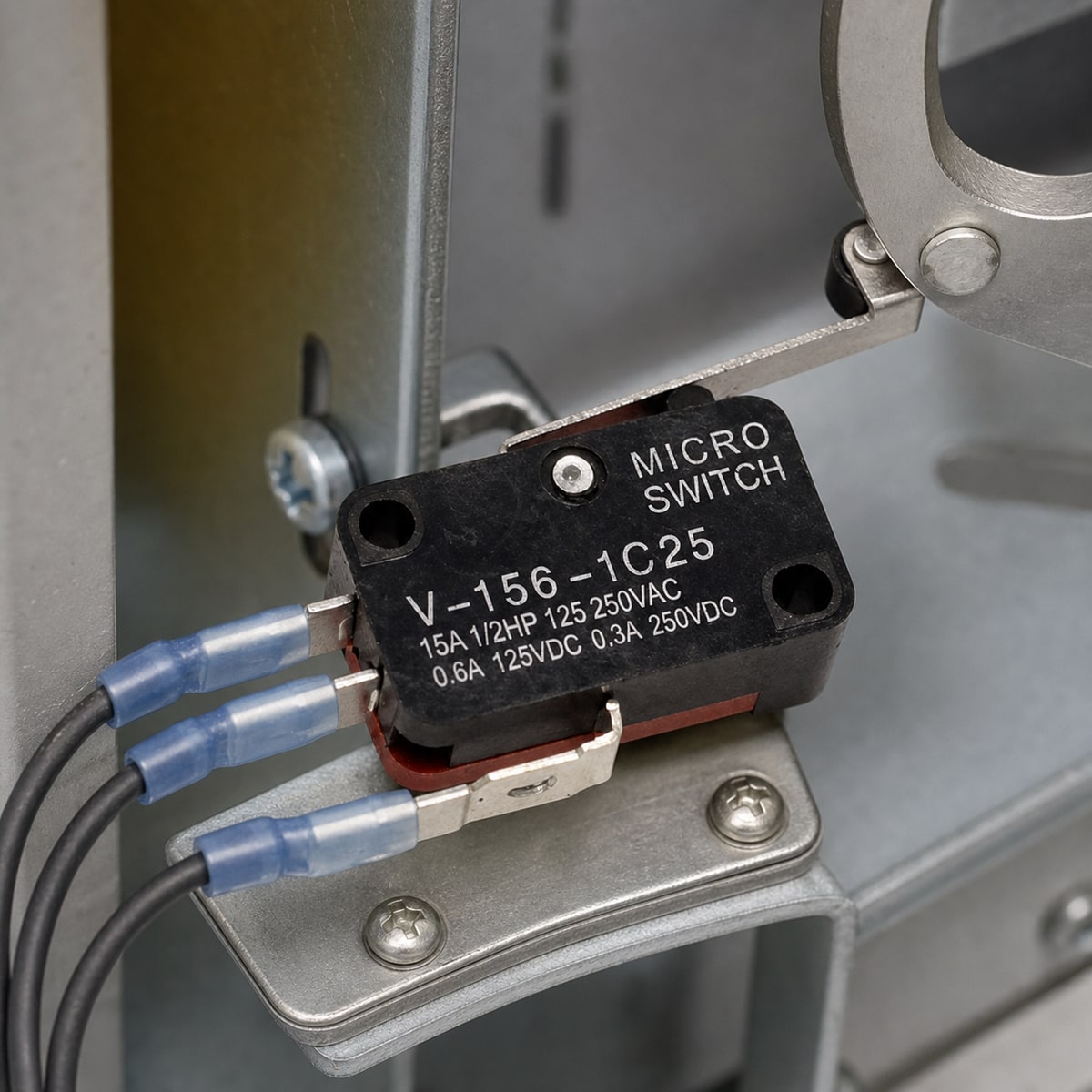

Ứng dụng thực tế

V-156-1C25 có thể dùng để xác nhận cửa máy đóng hoặc mở, nhận biết vị trí cam, giới hạn hành trình cơ cấu trượt, phát hiện nắp thiết bị, điều khiển cơ cấu gia dụng và tạo tín hiệu phản hồi trong máy tự động. Con lăn giúp giảm ma sát khi mục tiêu trượt ngang qua cần gạt.

Ưu điểm

• Cơ cấu snap-action cho chuyển mạch dứt khoát.
• Tiếp điểm SPDT cho phép sử dụng đồng thời nhánh NO hoặc NC tùy mạch.
• Cần gạt con lăn phù hợp với cam và chi tiết chuyển động ngang.
• Chân cắm nhanh #187 thuận tiện khi thay thế và bảo trì.
• Dòng V có nhiều biến thể, dễ đối chiếu theo lực tác động, đầu nối và kiểu cần.

Cách chọn và thay thế đúng

1. Đọc chính xác mã V-156-1C25; không nhầm V-15-1C25 dạng nút nhấn.
2. Kiểm tra cần gạt phải có con lăn và chiều dài phù hợp vị trí cam.
3. Đối chiếu sơ đồ COM, NO, NC trước khi tháo dây cũ.
4. Xác định điện áp, dòng, loại tải và dòng khởi động của mạch.
5. Đo vị trí hai lỗ bắt vít và khoảng không chuyển động của cần gạt.
6. Xác nhận đầu cốt tương thích với tab #187.

Lưu ý lắp đặt

Đặt cam tác động theo hướng lăn của con lăn, tránh lực ngang làm xoắn cần. Không ép cần vượt quá hành trình cho phép và nên chừa khoảng hồi để công tắc trả trạng thái hoàn toàn. Siết vít vừa đủ, dùng bề mặt gá phẳng và tránh truyền rung mạnh trực tiếp vào thân.

Ngắt nguồn trước khi đấu dây. Không hàn trực tiếp lên tab quick-connect nếu chưa có hướng dẫn phù hợp. Với tải cảm hoặc dòng khởi động lớn, nên dùng relay trung gian, mạch dập xung hoặc contactor thích hợp để bảo vệ tiếp điểm.

Câu hỏi thường gặp

V-156-1C25 có bao nhiêu tiếp điểm?

Đây là cấu hình SPDT, thường có ba chân COM, NO và NC.

Có thể thay bằng V-15-1C25 không?

Không thay trực tiếp nếu máy cần cần gạt con lăn. V-15-1C25 là biến thể tác động bằng nút nhấn; hình dáng cơ cấu tác động khác.

15 A áp dụng cho mọi tải không?

Không. Cần đối chiếu điện áp và loại tải. Tải cảm, động cơ và đèn có thể phải giảm dòng hoặc dùng relay trung gian.

Chân #187 là gì?

Đây là kích thước tab cắm nhanh phổ biến, xấp xỉ 0,187 inch. Đầu cos phải tương thích và được bấm chắc chắn.

Cần gửi gì để báo giá?

Vui lòng gửi ảnh tem, số lượng, điện áp, loại tải và ảnh vị trí lắp. Ánh Dương Vina sẽ đối chiếu đúng model trước khi cung cấp.
