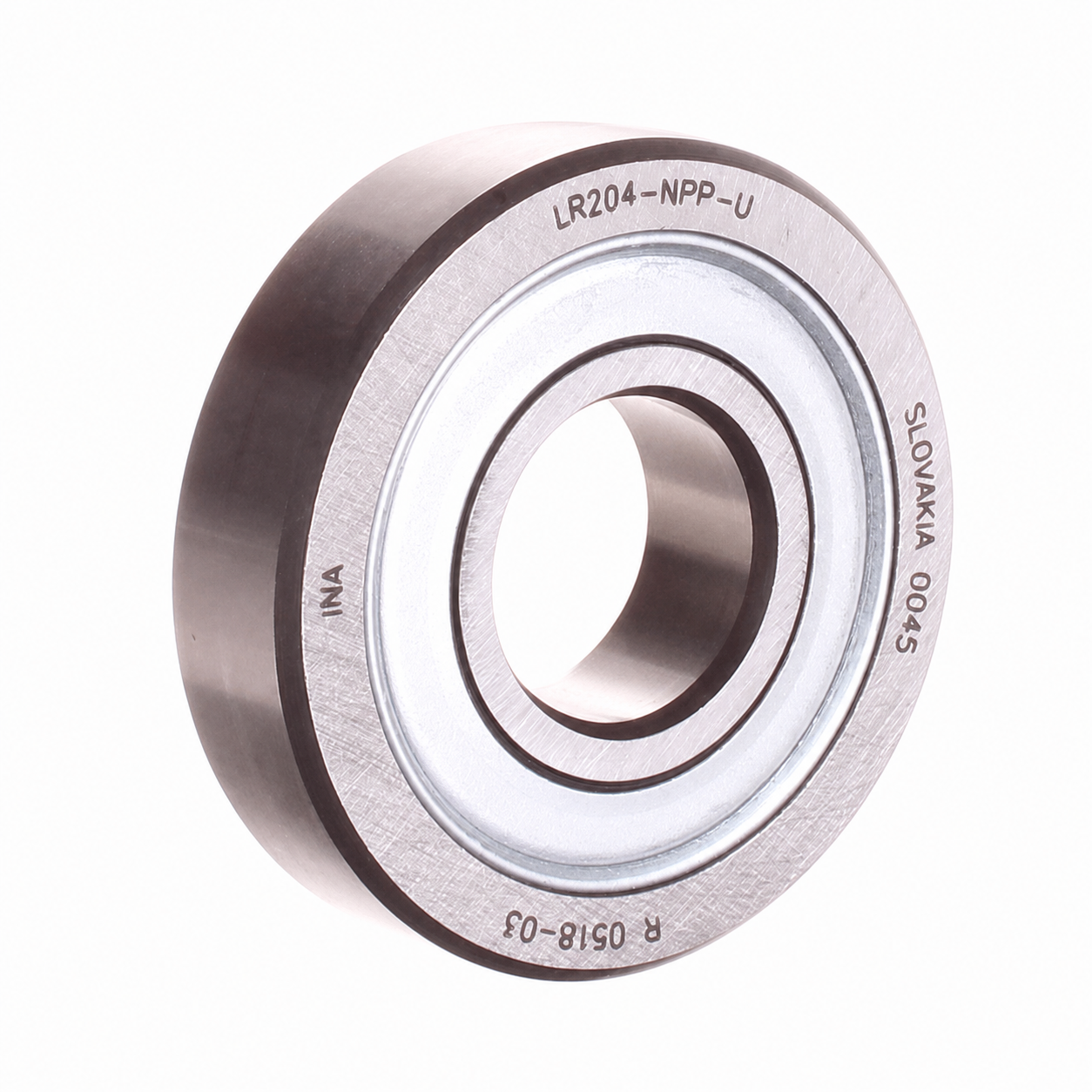

Con Lăn Đỡ INA LR204-NPP-U 20x52x14mm Hai Phớt

Giới thiệu con lăn đỡ INA LR204-NPP-U

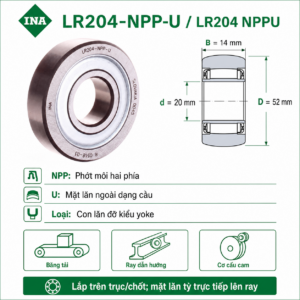

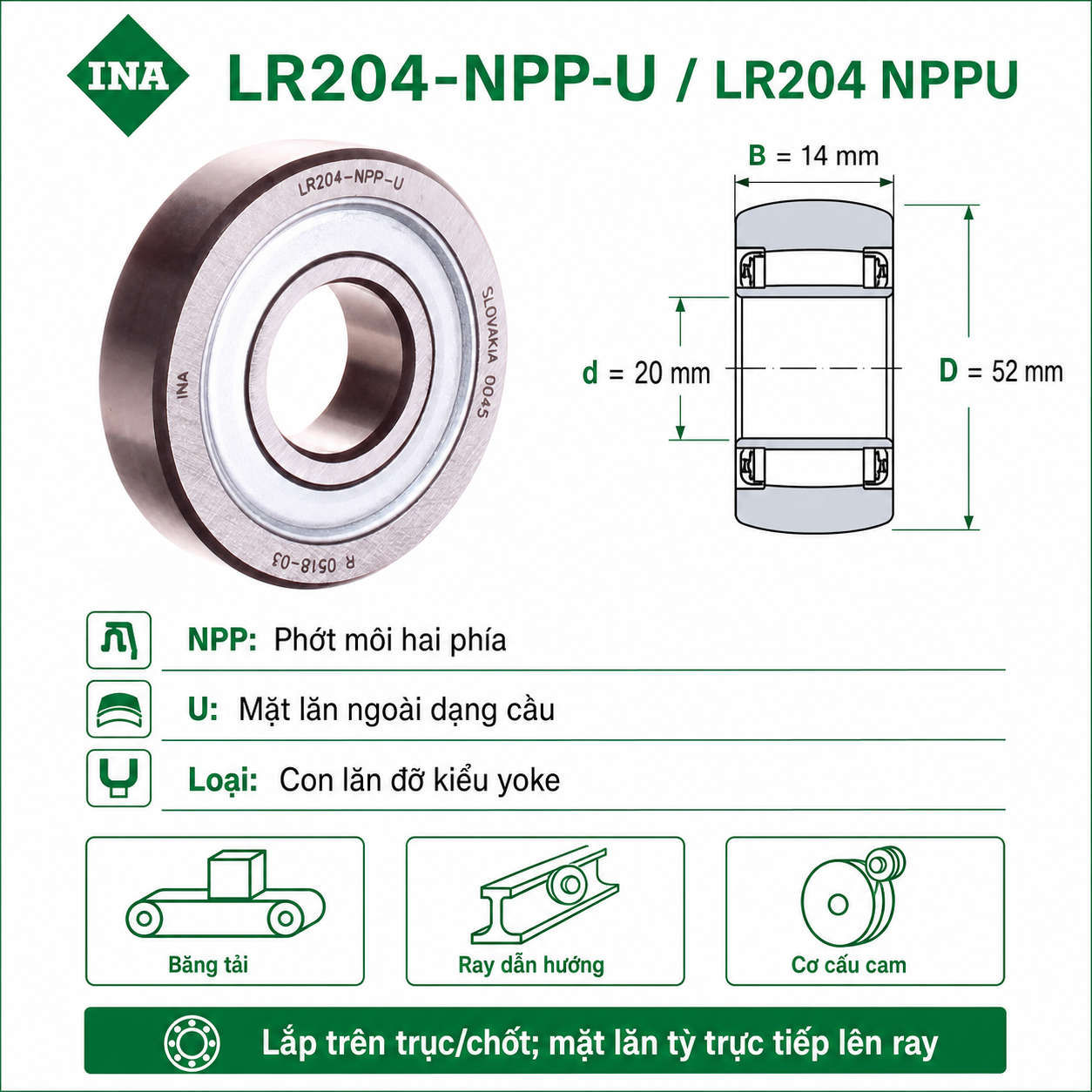

INA LR204-NPP-U, thường được ghi liền là LR204 NPPU, là con lăn đỡ kiểu yoke có lỗ 20 mm, đường kính ngoài 52 mm và bề rộng 14 mm. Khác với vòng bi lắp trong gối thông thường, vòng ngoài thành dày của LR204-NPP-U được thiết kế để lăn trực tiếp trên ray hoặc mặt tỳ.

Hậu tố NPP thể hiện phớt môi ma sát thấp ở hai phía; hậu tố U cho biết mặt lăn ngoài dạng cầu. Cấu hình này giúp giảm ứng suất mép khi có sai lệch góc nhỏ giữa con lăn và đường chạy. Sản phẩm phù hợp cho băng tải, ray dẫn hướng, cơ cấu cam và các cụm chuyển động tuyến tính.

Thông số kỹ thuật

Dữ liệu kích thước và cấu hình được đối chiếu từ nhà phân phối chính thức Schaeffler và dữ liệu Schaeffler medias cho LR204-NPP-U.

Ý nghĩa mã LR204-NPP-U

LR204 – dòng con lăn đỡ

LR204 là mã kích thước của con lăn đỡ một dãy có lỗ 20 mm, ngoài 52 mm và rộng 14 mm. Vòng ngoài thành dày giúp phân bố tải tiếp xúc khi lăn trên đường chạy.

NPP – phớt môi hai phía

NPP cho biết ổ lăn có phớt môi ở cả hai phía. Kết cấu gồm vòng đệm thép kết hợp cao su lưu hóa, giúp giữ chất bôi trơn và hạn chế bụi bẩn xâm nhập. Phớt không đồng nghĩa kín nước tuyệt đối; môi trường rửa trôi hoặc hóa chất cần được đánh giá riêng.

U – mặt lăn ngoài dạng cầu

U biểu thị mặt ngoài vòng lăn dạng cầu. Hình dạng này làm giảm nguy cơ tải tập trung ở mép khi ray và trục không song song hoàn toàn. Nếu ứng dụng cần mặt ngoài trụ, phải đối chiếu đúng biến thể không có U.

Ứng dụng tham khảo

• Con lăn dẫn hướng cho băng tải và máy đóng gói.
• Ray chuyển động tuyến tính và cơ cấu trượt.
• Cơ cấu cam, bàn quay và thiết bị tự động hóa.
• Máy dệt, máy in và máy gia công có con lăn tỳ.

Cách chọn và lắp đúng

1. Đối chiếu đầy đủ LR204, NPP và U trên sản phẩm cũ.
2. Đo xác nhận 20 x 52 x 14 mm.
3. Kiểm tra ray phẳng hay cong, tải tiếp xúc và độ cứng bề mặt đường chạy.
4. Xác nhận yêu cầu mặt lăn dạng cầu U hay mặt trụ.
5. Kiểm tra tốc độ, tải hướng kính, tải dọc trục do sai lệch và chu kỳ làm việc.

Con lăn được lắp trên trục hoặc chốt; bề mặt ngoài tỳ trực tiếp lên ray. Không dùng búa đóng lên vòng lăn. Lực ép phải được tác động vào vòng phù hợp, đồng thời kiểm tra vai trục, khe hở dọc trục và độ song song của đường chạy. Giữ phớt sạch, không tháo phớt hoặc bổ sung mỡ tùy tiện.

Câu hỏi thường gặp

LR204-NPP-U và LR204 NPPU có phải cùng mã?

Trong nhiều tài liệu thương mại hai cách viết này được dùng cho cùng cấu hình: LR204, phớt hai phía NPP và mặt lăn dạng cầu U. Khi đặt hàng vẫn nên gửi ảnh nhãn hoặc dấu khắc để xác nhận.

Có thể thay LR204-NPP-U bằng vòng bi 6204 không?

Không nên thay trực tiếp. Dù cùng lỗ 20 mm, LR204-NPP-U có đường kính ngoài 52 mm, vòng ngoài thành dày và làm việc như con lăn trên ray; 6204 là vòng bi cầu rãnh sâu với chức năng lắp khác.

Mặt lăn dạng cầu có tác dụng gì?

Nó giúp giảm tải mép khi có sai lệch góc nhỏ giữa con lăn và đường chạy, nhưng không bù được lỗi lắp lớn hoặc ray biến dạng.

Liên hệ tư vấn và báo giá

Quý khách cần INA LR204-NPP-U 20x52x14 mm, vui lòng gửi ảnh mã, số lượng, kích thước ray, tải và tốc độ. Ánh Dương sẽ hỗ trợ đối chiếu và báo giá phù hợp.
