Cảm Biến Từ Xy Lanh Airtac CS1-F Reed 2 Dây IP67
Cảm biến từ xy lanh Airtac CS1-F dạng reed 2 dây, tiếp điểm thường mở, LED đỏ, điện áp 5–240V AC/DC và cấp bảo vệ IP67. Dùng phát hiện vị trí piston trong hệ thống khí nén. Giá và tồn kho: Liên hệ xác nhận.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu cảm biến từ xy lanh Airtac CS1-F

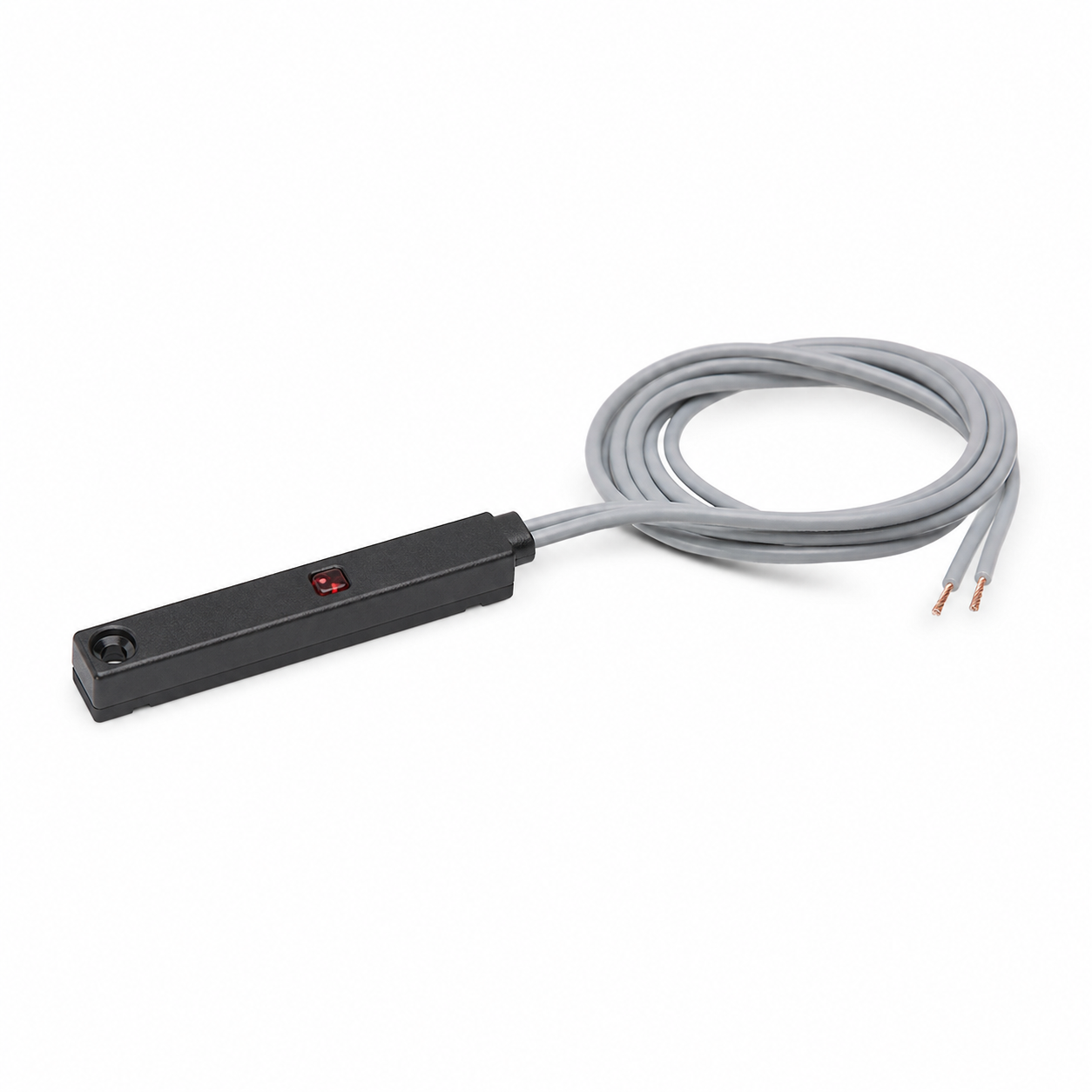

Airtac CS1-F là cảm biến vị trí piston dùng cho xy lanh khí nén. Cảm biến sử dụng tiếp điểm reed hai dây, trạng thái thường mở và có đèn LED đỏ báo tác động. Thân dẹt được lắp dọc theo rãnh hoặc gá phù hợp trên thân xy lanh, giúp PLC, relay hoặc mạch điều khiển nhận biết vị trí cuối hành trình.
CS1-F phù hợp cho công tác bảo trì các hệ thống khí nén đang sử dụng dòng cảm biến CS1. Khi thay thế cần đối chiếu hình dạng thân, kiểu gá, điện áp tải và sơ đồ dây; không chỉ dựa vào tên gọi “cảm biến từ”. Giá và tồn kho được xác nhận theo từng lô hàng.
Thông số kỹ thuật đã xác minh
| Thương hiệu | Airtac |
| Mã sản phẩm | CS1-F |
| Nguyên lý | Reed switch có tiếp điểm |
| Kiểu dây | 2 dây |
| Logic đóng cắt | SPST thường mở (NO) |
| Điện áp hoạt động | 5–240V AC/DC |
| Dòng đóng cắt tối đa | 100 mA |
| Công suất tiếp điểm | Tối đa 10 W |
| Sụt áp | Tối đa 2,5V tại 100mA DC |
| Đèn báo | LED đỏ |
| Tần số đáp ứng tối đa | 200 Hz |
| Độ nhạy từ | Khoảng 60–75 Gauss |
| Nhiệt độ làm việc | -10 đến 70°C |
| Cấp bảo vệ | IP67 / NEMA 6 |
| Cáp | PVC xám 2 lõi, chịu dầu, chống cháy |
Chiều dài dây và phụ kiện gá có thể khác theo mã đặt hàng hoặc lô sản phẩm. Cần kiểm tra trực tiếp trước khi xác nhận thay thế.
Ưu điểm của CS1-F
- Phát hiện vị trí piston không tiếp xúc cơ khí.
- Hai dây giúp đấu nối đơn giản với mạch tải phù hợp.
- LED đỏ hỗ trợ căn chỉnh vị trí tác động và chẩn đoán nhanh.
- IP67 phù hợp môi trường máy công nghiệp có bụi và hơi ẩm.
- Dải điện áp rộng, dùng được với nhiều mạch AC hoặc DC khi không vượt giới hạn tiếp điểm.
Ứng dụng

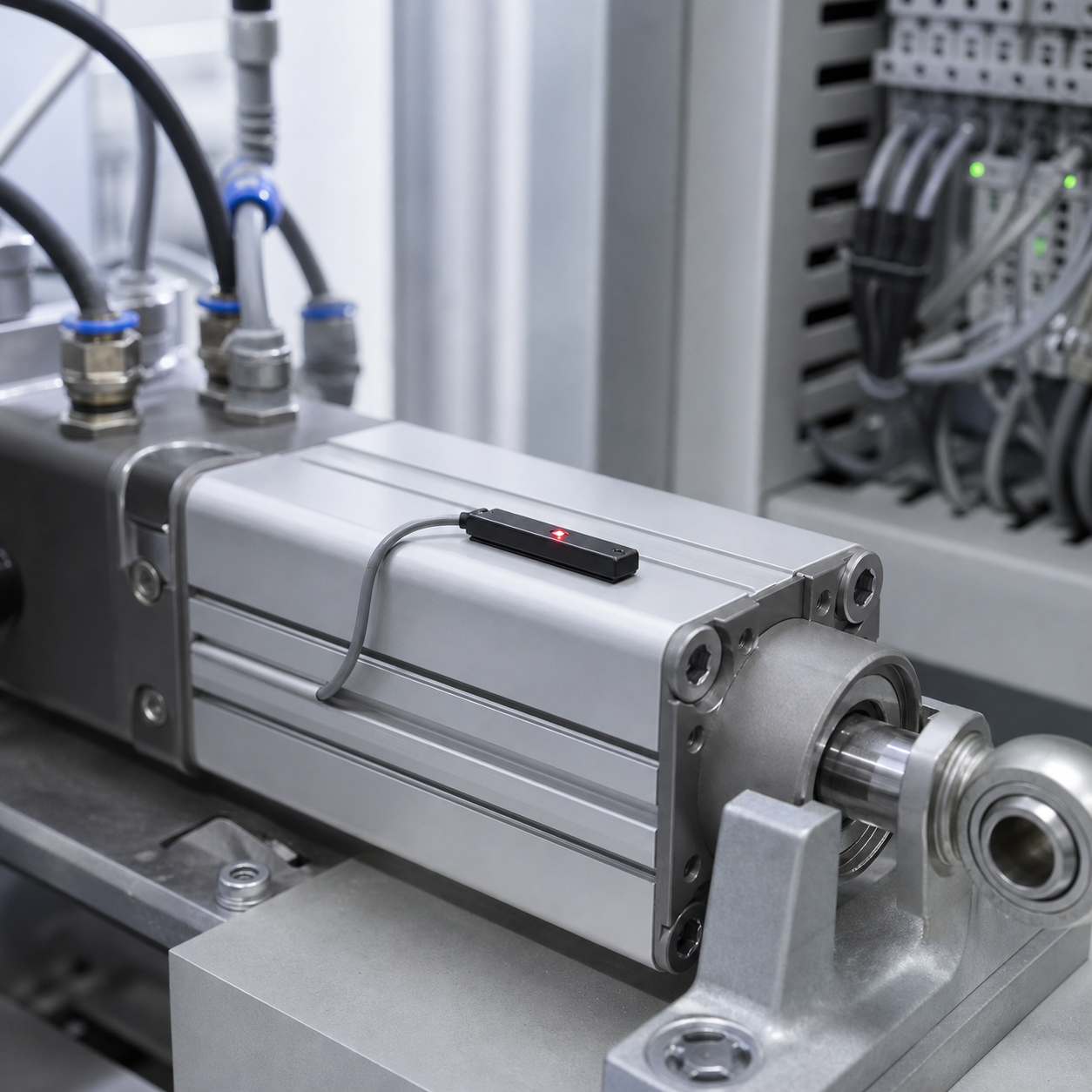

Cảm biến được dùng để xác nhận trạng thái tiến/lùi của xy lanh trong máy đóng gói, máy lắp ráp, cơ cấu kẹp, băng tải, máy ép khí nén và dây chuyền tự động hóa. Tín hiệu có thể đưa về PLC, relay trung gian hoặc bộ điều khiển phù hợp.
Hướng dẫn chọn và đấu nối
- Đối chiếu đúng mã CS1-F và hình dạng rãnh/gá trên xy lanh.
- Xác nhận mạch điều khiển chấp nhận cảm biến reed hai dây thường mở.
- Không vượt quá 100mA hoặc 10W; dùng relay trung gian nếu tải lớn.
- Lắp cảm biến vào vùng từ của piston, di chuyển chậm và quan sát LED để chọn vị trí ổn định.
- Cố định vừa lực, tránh làm nứt thân nhựa hoặc kẹp dập dây.
- Đi dây tách khỏi cáp động lực và kiểm tra chống kéo tại điểm vào tủ điện.
Xem thêm nhóm cảm biến công nghiệp và các xy lanh khí nén để đồng bộ thiết bị.
Câu hỏi thường gặp
Airtac CS1-F là cảm biến mấy dây?
CS1-F là cảm biến reed hai dây, tiếp điểm thường mở.
CS1-F có dùng trực tiếp với tải lớn được không?
Không. Dòng tối đa là 100mA và công suất tiếp điểm tối đa 10W. Tải lớn nên điều khiển qua relay hoặc mạch trung gian phù hợp.
CS1-F có chống nước không?
Sản phẩm có cấp bảo vệ IP67, nhưng đầu nối và mối đấu dây vẫn phải được bảo vệ đúng kỹ thuật.
Có thể thay CS1-F bằng CS1-FX không?
Không nên thay mặc định. CS1-F có LED báo, trong khi CS1-FX có thể khác cấu hình hiển thị; cần kiểm tra mã, mạch và yêu cầu máy.
