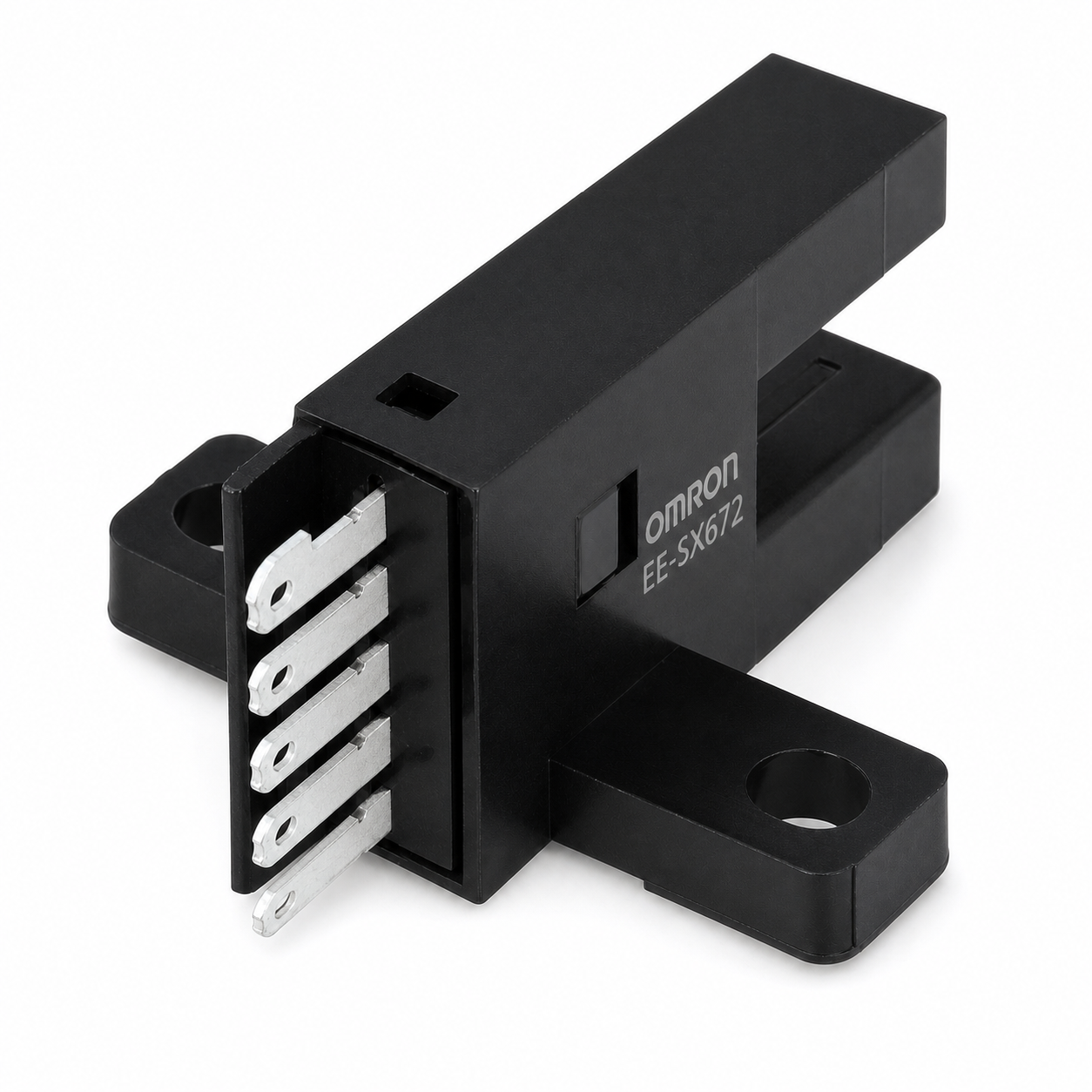

Cảm Biến Quang OMRON EE-SX672 NPN Khe 5mm

Q: D18U có phải hậu tố model OMRON không?

Không tìm thấy D18U trong cấu trúc mã OMRON EE-SX672; D18U được giữ như mã tham chiếu từ PO.

Giá: Liên hệ

Xuất kho:

OMRON EE-SX672 là cảm biến quang vi mô dạng khe chữ U, phương pháp thu phát đối diện, khe phát hiện 5 mm và ngõ ra NPN open collector. Thiết bị dùng nguồn 5–24VDC, chọn được Light‑ON/Dark‑ON, đáp ứng từ 1kHz và dùng đầu cắm. “D18U” trong PO được giữ như mã tham chiếu nội bộ, không phải hậu tố model do OMRON công bố. Giá và tình trạng cung ứng vui lòng liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu cảm biến quang OMRON EE-SX672

2 Thông số kỹ thuật EE-SX672

3 Ưu điểm nổi bật

4 Ứng dụng thực tế

5 Hướng dẫn chọn và lắp đặt

6 Câu hỏi thường gặp

6.1 EE-SX672 là NPN hay PNP?

6.2 Khe phát hiện rộng bao nhiêu?

6.3 EE-SX672 có dây sẵn không?

6.4 D18U có phải hậu tố model OMRON không?

6.5 Cảm biến dùng ở môi trường ẩm ướt được không?

Giới thiệu cảm biến quang OMRON EE-SX672

OMRON EE-SX672 là photomicrosensor dạng khe chữ U, bố trí bộ phát và bộ thu đối diện nhau. Khi lá cờ hoặc vật chắn đi vào khe 5 mm, tia hồng ngoại bị gián đoạn và ngõ ra NPN thay đổi trạng thái, phù hợp phát hiện vị trí, điểm gốc và đếm chi tiết nhỏ.

Tóm tắt nhanh: thân T‑shape với tâm khe 7 mm; khe phát hiện 5 mm; nguồn 5–24VDC; NPN open collector; chọn Light‑ON hoặc Dark‑ON; loại đầu cắm, không phải bản dây liền EE‑SX672‑WR.

Về mã D18U trong PO: tài liệu OMRON chỉ xác nhận model EE-SX672; không có hậu tố nhà sản xuất “D18U”. Vì vậy D18U được lưu như mã tham chiếu của PO/máy, không dùng để suy diễn thông số kỹ thuật.

Thông số kỹ thuật EE-SX672

Hãng / model	OMRON / EE-SX672
Loại	Photomicrosensor dạng khe, thân T (tâm khe 7 mm)
Phương pháp phát hiện	Thu phát đối diện, ánh sáng DC không điều chế
Khoảng cách phát hiện	Khe rộng 5 mm
Vật phát hiện tiêu chuẩn	Vật chắn sáng từ 2 × 0,8 mm
Độ trễ vi sai	Tối đa 0,025 mm
Nguồn sáng	LED hồng ngoại GaAs, bước sóng đỉnh 940 nm
Nguồn cấp	5–24VDC ±10%, ripple tối đa 10%
Dòng tiêu thụ	12 mA khi chân L để hở
Ngõ ra	NPN open collector
Điện áp tải / dòng tải	5–24VDC / tối đa 100 mA
Điện áp dư	Tối đa 0,8V tại 100mA; tối đa 0,4V tại 40mA
Chế độ hoạt động	Light‑ON / Dark‑ON, lựa chọn được
Tần số đáp ứng	Tối thiểu 1kHz; giá trị trung bình 3kHz
Chỉ thị	LED đỏ sáng khi nhận ánh sáng
Nhiệt độ làm việc	-25 đến 55°C, không đóng băng/ngưng tụ
Cấp bảo vệ	IP50
Kết nối	Đầu cắm; có thể hàn trực tiếp theo hướng dẫn OMRON
Vật liệu	Vỏ PBT; nắp phát/thu PC
Khối lượng đóng gói	Khoảng 2,4 g

Ưu điểm nổi bật

Khe cố định 5 mm giúp lắp và căn cơ khí nhanh, không cần chỉnh trục phát-thu riêng.
Phát hiện vật chắn rất nhỏ từ 2 × 0,8 mm, phù hợp cơ cấu trượt và chi tiết máy.
Tần số đáp ứng cao, phục vụ đếm và phát hiện vị trí chuyển động nhanh.
Chọn được Light‑ON hoặc Dark‑ON để phù hợp logic điều khiển.
Ngõ ra NPN open collector tương thích nhiều PLC và bộ đếm công nghiệp dùng 5–24VDC.
Có bảo vệ ngắn mạch ngõ ra.

Ứng dụng thực tế

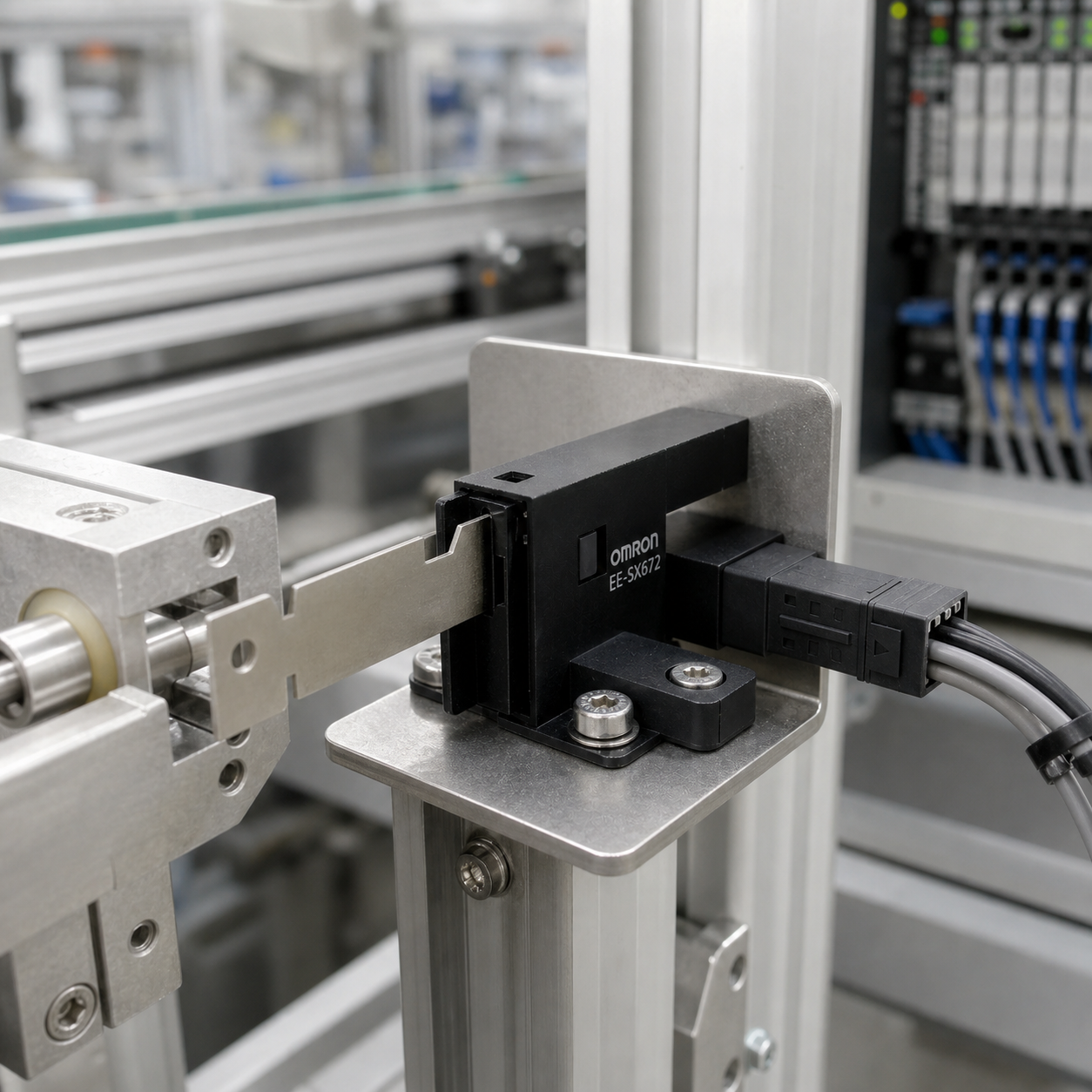

EE-SX672 thường dùng làm cảm biến điểm gốc cho bàn trượt, phát hiện lá cờ trên cơ cấu nâng hạ, đếm bánh răng/đĩa rãnh, kiểm tra vị trí nắp hoặc chi tiết trong máy lắp ráp và máy đóng gói. Vật chắn phải đi giữa khe, không cọ vào hai mặt phát-thu.

Hướng dẫn chọn và lắp đặt

Xác nhận hệ điều khiển nhận ngõ ra NPN và nguồn nằm trong 5–24VDC.
Phân biệt EE‑SX672 loại đầu cắm với EE‑SX672‑WR loại dây liền; chuẩn bị đúng giắc/cáp tương thích.
Bắt chặt hai tai cảm biến trên giá cứng, căn lá cờ đi vào giữa khe nhưng không chạm vỏ.
Chọn Light‑ON/Dark‑ON theo trạng thái an toàn của máy, sau đó kiểm tra đèn báo và tín hiệu PLC bằng tay.
Không dùng ngoài trời nhiều bụi/nước vì cấp bảo vệ chỉ IP50; tránh ánh sáng huỳnh quang trên bề mặt thu vượt giới hạn hãng.
