Cảm biến dòng DC SWK-10 20A, ngõ ra 0-10V, nguồn 24VDC

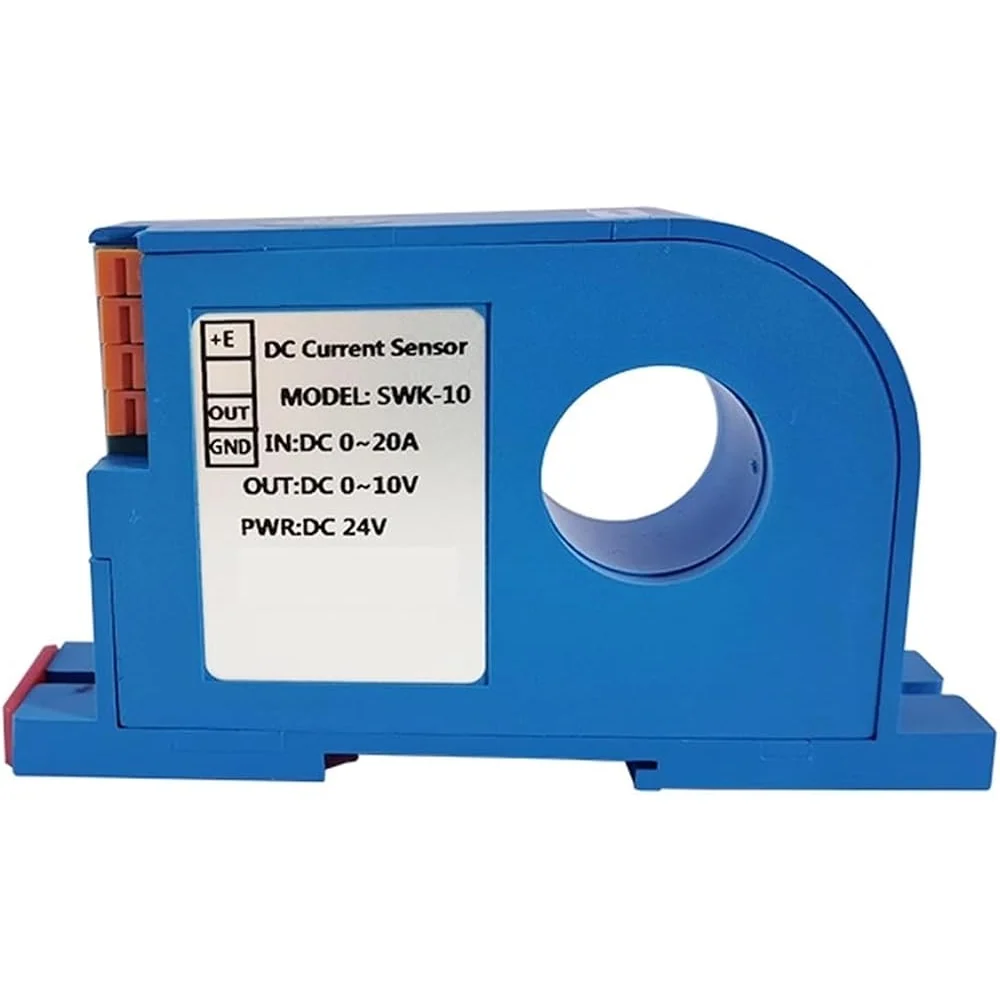

Giới thiệu cảm biến dòng DC SWK-10 20A

Cảm biến dòng DC SWK-10 là bộ chuyển đổi dòng điện dạng xuyên lỗ. Dây mang dòng đi qua lỗ cảm biến, còn mạch điện tử tạo tín hiệu ngõ ra tỷ lệ với dòng đo. Phiên bản này có dải vào DC 0-20A, ngõ ra DC 0-10V và dùng nguồn DC 24V, phù hợp các hệ điều khiển công nghiệp có kênh analog voltage.

Phương pháp xuyên lỗ giúp tách đường công suất khỏi đường tín hiệu: dòng tải không đi qua terminal nhỏ của cảm biến mà chạy trên dây chính. Điều này thuận tiện cho giám sát dòng của động cơ DC, bộ gia nhiệt, van, bộ sạc, nguồn công nghiệp hoặc các nhánh tải trong tủ điều khiển. Dây đo phải đi một lần qua lỗ và chỉ là một cực của mạch; nếu cả dây đi và dây về cùng xuyên lỗ, từ trường có thể triệt tiêu và tín hiệu không phản ánh dòng tải.

Thông số kỹ thuật đã xác minh

Nguyên lý chuyển đổi tín hiệu

Ở điểm 0A, ngõ ra ở gần đầu thấp của thang; khi dòng tăng đến 20A, ngõ ra tiến đến 10V theo đặc tuyến của cảm biến. Với giả thiết tuyến tính đúng cấu hình, hệ số quy đổi danh nghĩa là 2A cho mỗi volt, nhưng khi lập trình PLC cần hiệu chuẩn bằng số đo thực tế và áp dụng đúng thông số trên nhãn. Sai số của nguồn 24V, dây tín hiệu, độ phân giải analog input và nhiễu điện từ đều ảnh hưởng kết quả cuối.

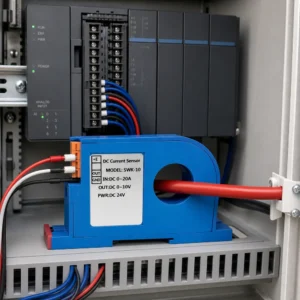

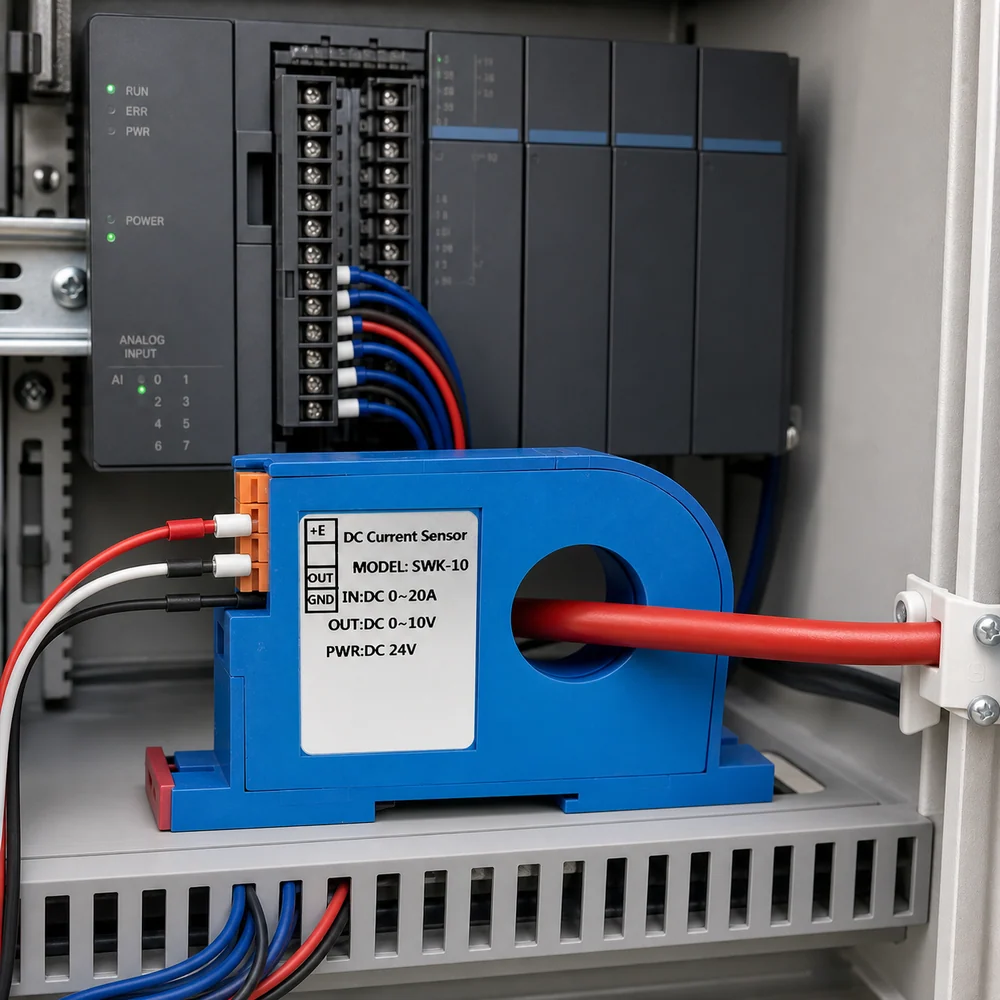

Ứng dụng trong tủ điều khiển

• Giám sát dòng nhánh động cơ DC, bơm, quạt hoặc cơ cấu chấp hành.
• Phát hiện tải tăng bất thường, kẹt cơ khí hoặc tình trạng chạy không tải.
• Ghi xu hướng tiêu thụ dòng bằng PLC, HMI hoặc bộ thu thập dữ liệu.
• Tạo cảnh báo khi dòng vượt ngưỡng do chương trình điều khiển đặt ra.

SWK-10 bổ sung thông tin dòng điện cho hệ điều khiển; cảm biến không thay thế cầu chì, MCB hoặc relay bảo vệ. Với mạch ba pha cần giám sát thứ tự/mất pha, có thể tham khảo relay bảo vệ pha Schneider RM22TG20.

Hướng dẫn đấu nối và cấu hình PLC

1. Cô lập nguồn của mạch công suất và nguồn 24VDC trước khi thi công.
2. Chọn một dây của nhánh DC và luồn một lần qua lỗ cảm biến theo hướng quy ước.
3. Cấp +24V vào chân +E, nối GND theo sơ đồ và đưa chân OUT vào analog input 0-10V.
4. Dùng dây tín hiệu tách xa cáp động lực, biến tần và contactor; nối shield theo quy định của tủ.
5. Trong PLC, đặt thang 0V tương ứng 0A và 10V tương ứng 20A, sau đó hiệu chuẩn ở một hoặc nhiều điểm.
6. So sánh với ampe kế chuẩn khi tải ổn định trước khi dùng tín hiệu cho cảnh báo.

Các điểm cần kiểm tra khi tín hiệu sai

Nếu tín hiệu luôn gần 0V, kiểm tra nguồn 24V, dây OUT/GND, cấu hình kênh analog và việc dây tải có thực sự xuyên qua lỗ. Nếu giá trị đảo chiều hoặc không tăng theo tải, kiểm tra hướng dây và loại dòng đo. Nếu tín hiệu dao động, tách dây tín hiệu khỏi nguồn nhiễu, kiểm tra nối đất và dùng bộ lọc số hợp lý trong PLC. Không đưa điện áp ngoài giới hạn của analog input.

Lựa chọn đúng biến thể SWK-10

Dòng SWK-10 có nhiều dải đo, nguồn và kiểu ngõ ra. Khi thay thế, phải khớp đồng thời bốn yếu tố: DC 0-20A, DC 0-10V, nguồn DC 24V và kích thước lỗ đủ cho dây. Không dùng biến thể 4-20mA hoặc 0-5V thay trực tiếp nếu chưa thay cấu hình phần cứng và chương trình PLC.

Câu hỏi thường gặp

SWK-10 này đo AC hay DC?

Phiên bản trên trang có nhãn IN: DC 0-20A, vì vậy được cấu hình để đo dòng một chiều.

Ngõ ra 0-10V quy đổi ra dòng như thế nào?

Theo thang danh nghĩa, 0V tương ứng 0A và 10V tương ứng 20A. Cần hiệu chuẩn trên hệ thống thực tế.

Có luồn cả dây dương và dây âm qua lỗ không?

Không. Hai dòng ngược chiều có thể triệt tiêu từ trường. Chỉ luồn một dây của nhánh cần đo.

Cảm biến có thay cầu chì bảo vệ quá dòng không?

Không. Đây là phần tử đo và truyền tín hiệu; mạch vẫn cần thiết bị bảo vệ công suất độc lập.

Nguồn tham khảo và tư vấn kỹ thuật

Cấu hình model và các lựa chọn dải đo/ngõ ra được đối chiếu với dòng cảm biến SWK-10; thông tin 20A, 0-10V và 24VDC được giữ theo nhãn sản phẩm. Vui lòng liên hệ Ánh Dương để xác nhận kích thước lỗ và sơ đồ chân trước khi lắp.
