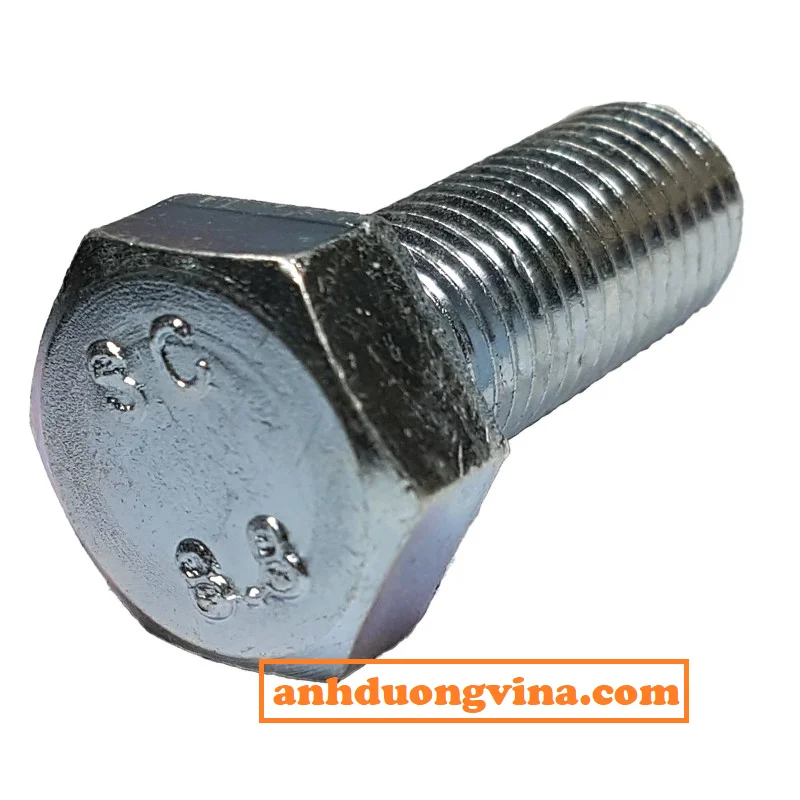

Bulông ren suốt mạ kẽm M12x70 cấp bền 8.8

Bulông ren suốt mạ kẽm M12x70 dùng cho mối ghép nào?

Bulông ren suốt mạ kẽm M12x70 cấp bền 8.8 có đường kính ren danh nghĩa 12mm và chiều dài tính từ mặt dưới đầu đến mút ren là 70mm. Dạng ren toàn thân cho phép đai ốc làm việc trên phần lớn chiều dài thân, thuận tiện khi cần điều chỉnh vị trí kẹp hoặc lắp qua các cụm chi tiết có tổng chiều dày khác nhau. Quy cách 70mm thường phù hợp các gá đỡ gọn, bản mã, chân máy nhỏ và liên kết cơ khí không cần khoảng vươn quá dài.

Cấp bền 8.8 được dùng rộng rãi trong cơ khí chế tạo và kết cấu lắp ghép. Hai chữ số thể hiện nhóm cơ tính của bulông; việc lựa chọn vẫn phải dựa trên tải kéo, tải cắt, tải động, điều kiện rung và thiết kế của mối ghép. Lớp mạ kẽm giúp bề mặt dễ nhận biết và hỗ trợ chống oxy hóa, nhưng không nên mặc định phù hợp môi trường hóa chất hoặc ngoài trời khắc nghiệt nếu chưa xác nhận loại lớp phủ cụ thể.

Thông số kỹ thuật đã đối chiếu

Vì sao chiều dài 70mm cần được tính theo cụm lắp?

Chiều dài bulông phải đủ đi qua toàn bộ chi tiết, vòng đệm và đai ốc, đồng thời còn lượng ren nhô hợp lý sau khi siết. Nếu chọn quá ngắn, số vòng ren ăn khớp có thể không đủ; nếu quá dài, phần thừa dễ vướng cơ cấu chuyển động hoặc làm tăng không gian lắp. Với M12x70, nên cộng chiều dày từng lớp trong cụm rồi kiểm tra chiều cao đai ốc và vòng đệm thay vì chỉ đo khe hở bên ngoài.

Ưu điểm của ren toàn thân M12x70

• Có thể điều chỉnh vị trí đai ốc dọc theo thân ren trong phạm vi chiều dài 70mm.
• Phù hợp mối ghép dùng bản mã, bích, gối đỡ và chi tiết có chiều dày vừa.
• Đầu lục giác cho phép thao tác bằng cờ lê hoặc đầu khẩu phù hợp.
• Cấp bền 8.8 đáp ứng nhiều mối ghép chịu lực khi được tính toán và siết đúng quy trình.

Ứng dụng thường gặp

Quy cách này có thể dùng cho khung máy, gá cảm biến, chân đế, bích ống, thanh đỡ, cụm truyền động và kết cấu thép nhẹ. Trong lắp đặt, ren toàn thân hữu ích khi cần thay đổi chiều dày vòng đệm hoặc căn chỉnh khe nhỏ. Nếu cụm dày hơn, tham khảo bulông M12x80 cấp bền 8.8; nếu cần chiều vươn lớn hơn rõ rệt, xem bulông M12x100.

Cách chọn đai ốc, vòng đệm và dụng cụ

Đai ốc phải cùng cỡ M12, cùng hệ ren và có cấp cơ tính phù hợp với bulông. Bước ren thô tiêu chuẩn của M12 là 1.75mm; không lắp cưỡng bức với đai ốc ren mịn. Vòng đệm được chọn theo bề mặt tì và yêu cầu phân bố lực. Dữ liệu sản phẩm cũ dùng khóa 19mm theo DIN 933, trong khi một số phiên bản ISO có thể dùng kích thước khác, vì vậy nên đo đầu bulông hoặc xác nhận lô hàng trước khi chuẩn bị dụng cụ hàng loạt.

Hướng dẫn lắp đặt an toàn

1. Làm sạch ren, mặt tì và lỗ lắp; không dùng bulông có ren dập, cong hoặc lớp mạ bong bất thường.
2. Lắp vòng đệm và đai ốc đúng chiều, vặn tay vài vòng để kiểm tra ren ăn khớp.
3. Siết theo trình tự cân đối đối với cụm nhiều bulông; không lấy một mô-men chung cho mọi bề mặt và trạng thái bôi trơn.
4. Kiểm tra phần ren nhô sau đai ốc và khoảng hở với chi tiết chuyển động.
5. Với mối ghép chịu rung hoặc an toàn, áp dụng phương pháp khóa và kiểm tra lại theo bản vẽ kỹ thuật.

Kiểm tra sau lắp

Quan sát dấu trượt trên bề mặt tì, độ lỏng đai ốc, biến dạng vòng đệm và rỉ sét tại vùng lớp mạ bị trầy. Mô-men siết phụ thuộc hệ số ma sát, lớp phủ, bôi trơn và thiết kế mối ghép; không suy ra chỉ từ cấp bền 8.8. Khi thay thế, nên thay đúng quy cách và truy nguyên nguyên nhân nếu bulông cũ bị kéo dài, cắt hoặc lỏng lặp lại.

Câu hỏi thường gặp

M12x70 được đo chiều dài từ đâu?

Với bulông đầu lục giác thông dụng, chiều dài 70mm được tính từ mặt dưới đầu bulông đến mút ren.

Bước ren tiêu chuẩn của M12 là bao nhiêu?

Bước ren thô hệ mét của M12 là 1.75mm. Cần xác nhận nếu hệ thống dùng ren mịn.

Cấp bền 8.8 có dùng ngoài trời được không?

Cấp bền mô tả cơ tính, không xác định khả năng chống ăn mòn. Điều kiện ngoài trời còn phụ thuộc loại lớp mạ và môi trường.

Có thể thay M12x70 bằng M12x80 không?

Chỉ nên thay khi phần dài thêm không vướng và vẫn bảo đảm vùng kẹp, số vòng ren ăn khớp cùng yêu cầu bản vẽ.

Tài liệu tham khảo và báo giá

Thông tin về hình dạng DIN 933, ren toàn thân, thép cấp bền 8.8 và bề mặt mạ kẽm được đối chiếu với tài liệu bulông ren toàn thân của Bossard; bước ren M12 tham khảo bảng ren hệ mét của TR Fastenings. Xem thêm bảng tra bước ren hệ mét hoặc liên hệ Ánh Dương để xác nhận lô hàng và nhận báo giá.
