Biến Áp Cách Ly CHINT NDK-700VA IEC – Mã 002
Xuất kho:
CHINT NDK-700VA IEC là biến áp điều khiển một pha công suất định mức 700VA, dùng cấp nguồn cách ly và chuyển đổi điện áp cho mạch điều khiển, máy công cụ, tủ điện và hệ thống tự động hóa.
- Thương hiệu: CHINT
- Dòng: NDK
- Công suất: 700VA
- Tần số: 50/60Hz
- Kiểu: biến áp điều khiển một pha, dạng hở IP00
- Mã quản lý: 002
- Giá: Liên hệ
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246

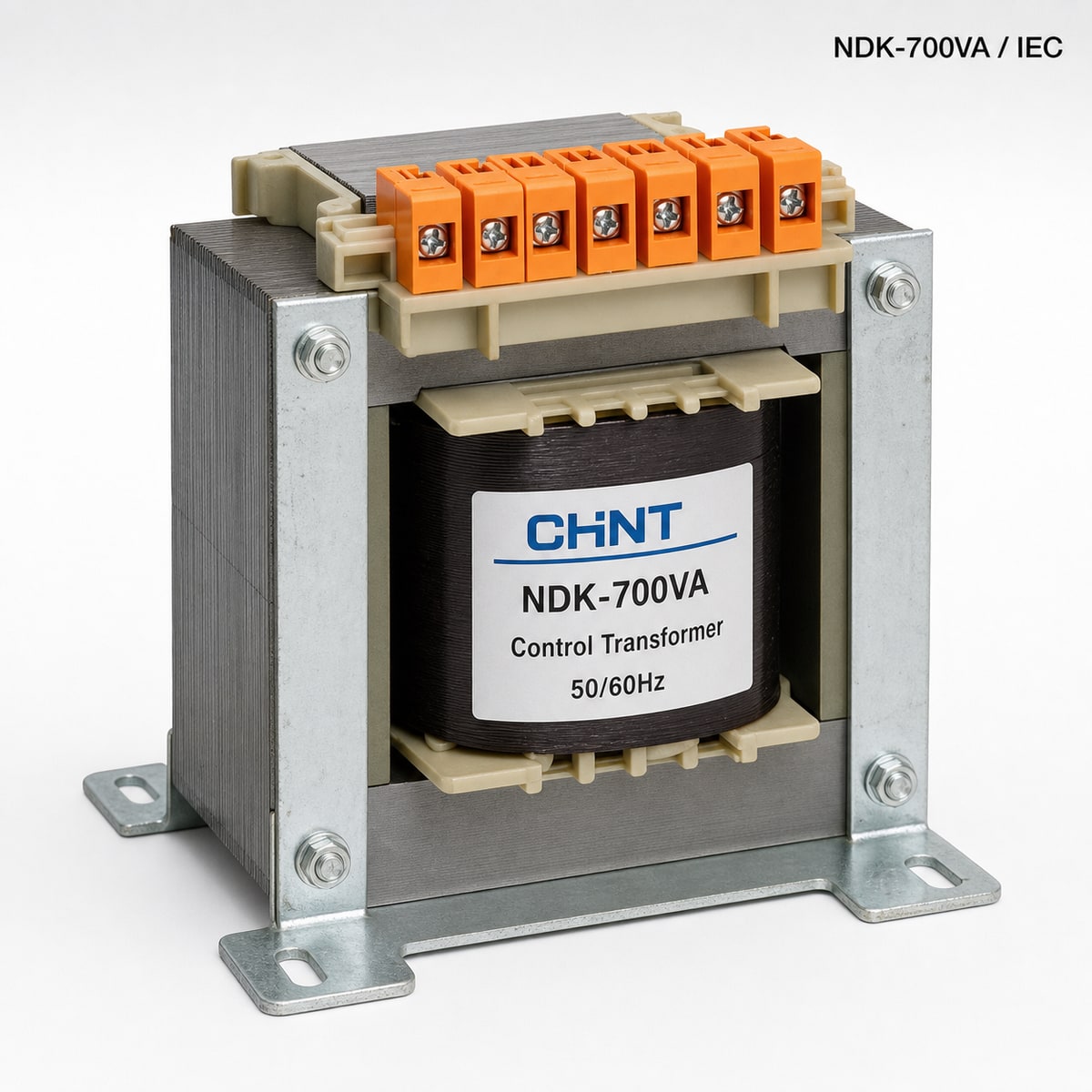

Biến áp cách ly CHINT NDK-700VA IEC là gì?
Biến áp cách ly CHINT NDK-700VA IEC – mã 002 thuộc dòng biến áp điều khiển NDK của CHINT. Thiết bị được thiết kế để cung cấp nguồn điều khiển ổn định cho khí cụ điện, máy công cụ, tủ điện, chiếu sáng cục bộ và hệ thống tự động hóa công nghiệp.
NDK-700 là biến áp một pha có công suất định mức 700VA. Kết cấu dạng hở giúp lắp trực tiếp lên tấm gá hoặc chassis bên trong tủ điện, đồng thời tạo điều kiện làm mát tự nhiên. Các đầu nối phía trên hỗ trợ đấu dây và lựa chọn nấc điện áp theo đúng phiên bản sản phẩm.
Thông số cơ bản của CHINT NDK-700VA
| Thương hiệu | CHINT |
|---|---|
| Dòng sản phẩm | NDK – Control Transformer |
| Model | NDK-700 / NDK-700VA IEC |
| Mã quản lý | 002 |
| Loại | Biến áp điều khiển một pha |
| Công suất định mức | 700VA |
| Tần số định mức | 50/60Hz |
| Cấp bảo vệ | IP00 – dạng hở |
| Phương pháp làm mát | Đối lưu không khí tự nhiên |
| Kiểu lắp đặt | Gắn panel hoặc chassis |
| Nhiệt độ vận hành tham khảo | -5°C đến +40°C |
| Độ cao lắp đặt tham khảo | Không quá 2.000m |
| Độ ẩm tương đối tham khảo | Không quá 95%, không ngưng tụ |
Lưu ý quan trọng: dòng NDK-700 có nhiều cấu hình điện áp vào và điện áp ra. Tên hàng do khách cung cấp chưa thể hiện đầy đủ các nấc điện áp, vì vậy cần kiểm tra tem máy, mã đặt hàng hoặc sơ đồ đấu dây trước khi báo giá và lắp đặt. Không đấu điện chỉ dựa trên hình minh họa.
Các cấu hình điện áp của dòng NDK-700
Theo tài liệu CHINT, dòng NDK có các tùy chọn điện áp vào và điện áp ra khác nhau tùy model cấu hình. Với công suất 700VA, thị trường có thể gặp các phiên bản sử dụng đầu vào 230V, 400V hoặc các tổ hợp nấc khác; đầu ra có thể gồm 6V, 12V, 24V, 36V, 48V, 110V, 127V, 220V, 230V hoặc cấu hình theo mã đặt hàng.
Điện áp thực tế của sản phẩm mã 002 phải được xác nhận trực tiếp trên nhãn thiết bị hoặc chứng từ kỹ thuật. Ánh Dương Vina sẽ đối chiếu đúng cấu hình khi nhận được ảnh tem và yêu cầu nguồn vào/nguồn ra.

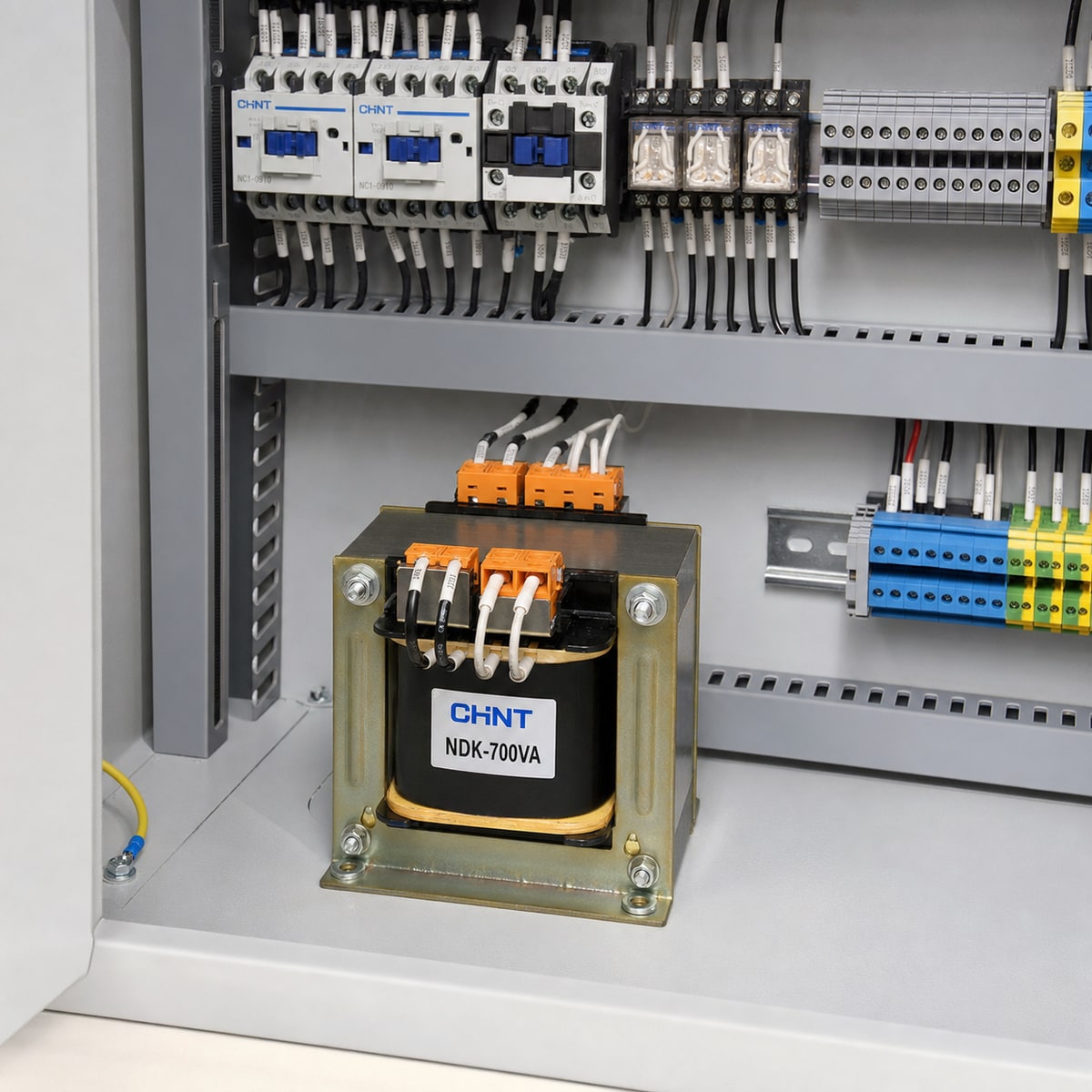

Ứng dụng của biến áp CHINT NDK-700VA
- Cấp nguồn cho contactor, relay, đèn báo và mạch điều khiển trong tủ điện.
- Chuyển đổi điện áp cho máy công cụ và thiết bị cơ khí.
- Tạo nguồn điều khiển tách biệt với mạch động lực trong hệ thống tự động hóa.
- Cấp nguồn cho mạch tín hiệu, chiếu sáng cục bộ hoặc thiết bị phụ trợ phù hợp công suất.
- Ứng dụng trong tủ điều khiển bơm, quạt, dây chuyền và máy sản xuất.
Ưu điểm của dòng biến áp điều khiển NDK
- Kết cấu gọn, phù hợp lắp trên panel hoặc chassis.
- Đầu đấu dây bố trí rõ ràng, thuận tiện cho thi công tủ điện.
- Làm mát tự nhiên, không cần quạt tích hợp.
- Dải công suất NDK đa dạng, dễ đồng bộ trong nhiều thiết kế điều khiển.
- Hỗ trợ nhiều cấu hình điện áp theo yêu cầu hệ thống.
Cách chọn NDK-700VA đúng yêu cầu
- Xác định điện áp nguồn: ghi rõ điện áp sơ cấp hiện có tại tủ điện.
- Xác định điện áp tải: kiểm tra điện áp yêu cầu của contactor, relay, đèn báo và thiết bị điều khiển.
- Tính tổng công suất: cộng công suất duy trì và xem xét dòng khởi động tức thời của tải.
- Đối chiếu sơ đồ đấu dây: chỉ sử dụng đúng nấc điện áp được ghi trên tem thiết bị.
- Kiểm tra không gian lắp: bảo đảm kích thước, khe thoáng và vị trí bắt vít phù hợp.
- Chọn bảo vệ: thiết kế cầu chì hoặc thiết bị bảo vệ phía sơ cấp và thứ cấp theo hồ sơ kỹ thuật.
Lưu ý khi lắp đặt và vận hành
- Ngắt hoàn toàn nguồn điện và xác nhận hết điện trước khi đấu nối.
- Việc lắp đặt phải do người có chuyên môn điện thực hiện.
- Siết đầu nối đúng lực, kiểm tra cách điện và nối đất tủ điện theo thiết kế.
- Duy trì khoảng thoáng để tản nhiệt; không che kín lõi và cuộn dây.
- Không vận hành vượt quá công suất hoặc ngoài điều kiện môi trường cho phép.
- Kiểm tra tiếng rung, nhiệt độ và tình trạng đầu nối định kỳ.
Câu hỏi thường gặp về CHINT NDK-700VA
NDK-700VA là biến áp một pha hay ba pha?
Đây là biến áp điều khiển một pha thuộc dòng NDK của CHINT.
Công suất 700VA có nghĩa là gì?
700VA là công suất biểu kiến định mức của biến áp. Khi lựa chọn cần tính tổng tải và dự phòng cho dòng khởi động của contactor, relay hoặc thiết bị điều khiển.
Sản phẩm có điện áp vào và ra bao nhiêu?
Dòng NDK-700 có nhiều cấu hình điện áp. Cần kiểm tra tem máy hoặc mã đặt hàng cụ thể; tên hàng “NDK-700VA IEC – mã 002” chưa đủ để khẳng định sơ đồ điện áp.
Có thể lắp biến áp ngoài trời không?
NDK dạng hở có cấp bảo vệ IP00, phù hợp lắp bên trong tủ hoặc khu vực được bảo vệ. Nếu dùng ở môi trường khác cần có giải pháp vỏ tủ và bảo vệ phù hợp.
Làm sao nhận báo giá đúng cấu hình?
Quý khách vui lòng gửi ảnh tem, điện áp đầu vào, điện áp đầu ra, số lượng và yêu cầu lắp đặt. Ánh Dương Vina sẽ đối chiếu đúng phiên bản trước khi báo giá.
Liên hệ báo giá biến áp CHINT NDK-700VA
Ánh Dương Vina cung cấp vật tư điện và thiết bị điều khiển công nghiệp. Liên hệ để được kiểm tra cấu hình, tư vấn lựa chọn và nhận báo giá biến áp cách ly CHINT NDK-700VA IEC – mã 002.
