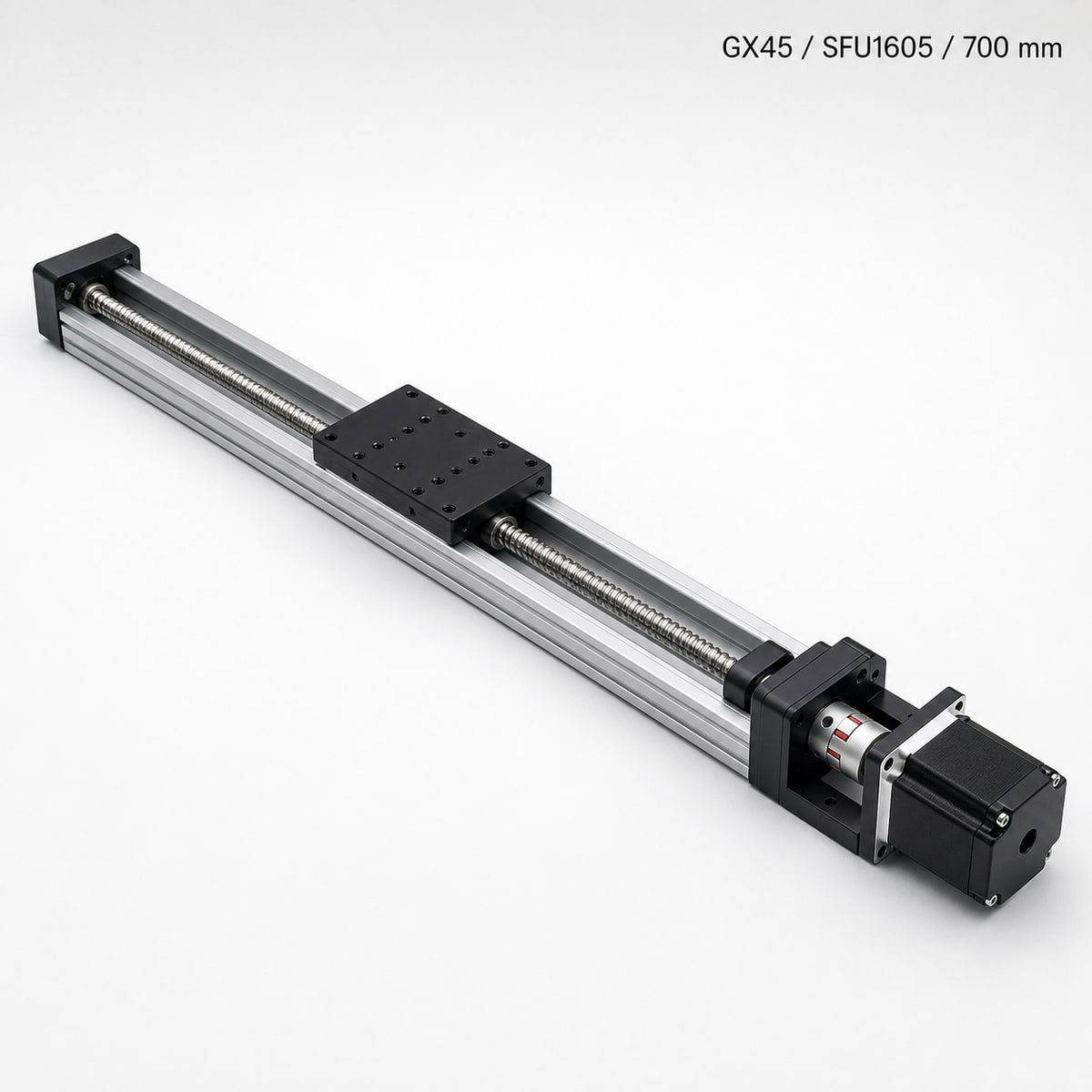

Bàn Ray Trượt Vít Me GX45 Hành Trình 700mm SFU1605 Có Động Cơ

Bàn ray trượt vít me GX45 hành trình 700mm SFU1605 có động cơ là mô-đun chuyển động tuyến tính dùng để biến chuyển động quay của động cơ thành chuyển động tịnh tiến. Sản phẩm phù hợp cho các máy cần hành trình dài, vị trí lặp lại ổn định và kết cấu lắp đặt gọn.

Bàn trượt vít me GX45 700mm là gì?

Cụm GX45 tích hợp thân ray, bàn trượt, vít me bi và động cơ thành một cơ cấu hoàn chỉnh. Khi động cơ quay, đai ốc bi di chuyển dọc theo vít me và kéo bàn trượt đến vị trí yêu cầu. Cấu hình này giúp giảm thời gian thiết kế so với việc mua rời từng chi tiết.

Mã SFU1605 thường được hiểu là vít me bi có đường kính danh nghĩa 16 mm và bước tiến 5 mm cho mỗi vòng quay. Hành trình 700 mm là quãng đường làm việc của bàn trượt theo thông tin sản phẩm; cần phân biệt với chiều dài tổng thể của mô-đun.

Thông số cấu hình

Lưu ý: tải cho phép, tốc độ, độ chính xác, độ lặp lại và kích thước lỗ gá phụ thuộc phiên bản cụ thể. Ánh Dương Vina sẽ đối chiếu tem động cơ, bản vẽ và nhu cầu sử dụng trước khi chốt cấu hình.

Ưu điểm của mô-đun GX45 dùng SFU1605

• Chuyển động êm và hiệu suất cao: vít me bi giảm ma sát trượt so với vít me thường.
• Bước tiến 5 mm: phù hợp nhiều bài toán cần cân bằng giữa tốc độ và khả năng kiểm soát vị trí.
• Hành trình 700 mm: đáp ứng các cơ cấu cấp phôi, dịch chuyển đầu công tác hoặc bàn gá dài.
• Thiết kế mô-đun: thuận tiện tích hợp vào khung máy, giảm số lượng chi tiết cần căn chỉnh riêng.
• Có động cơ: giúp rút ngắn thời gian lựa chọn cơ khí; vẫn cần kiểm tra driver và nguồn tương thích.

Ứng dụng thực tế

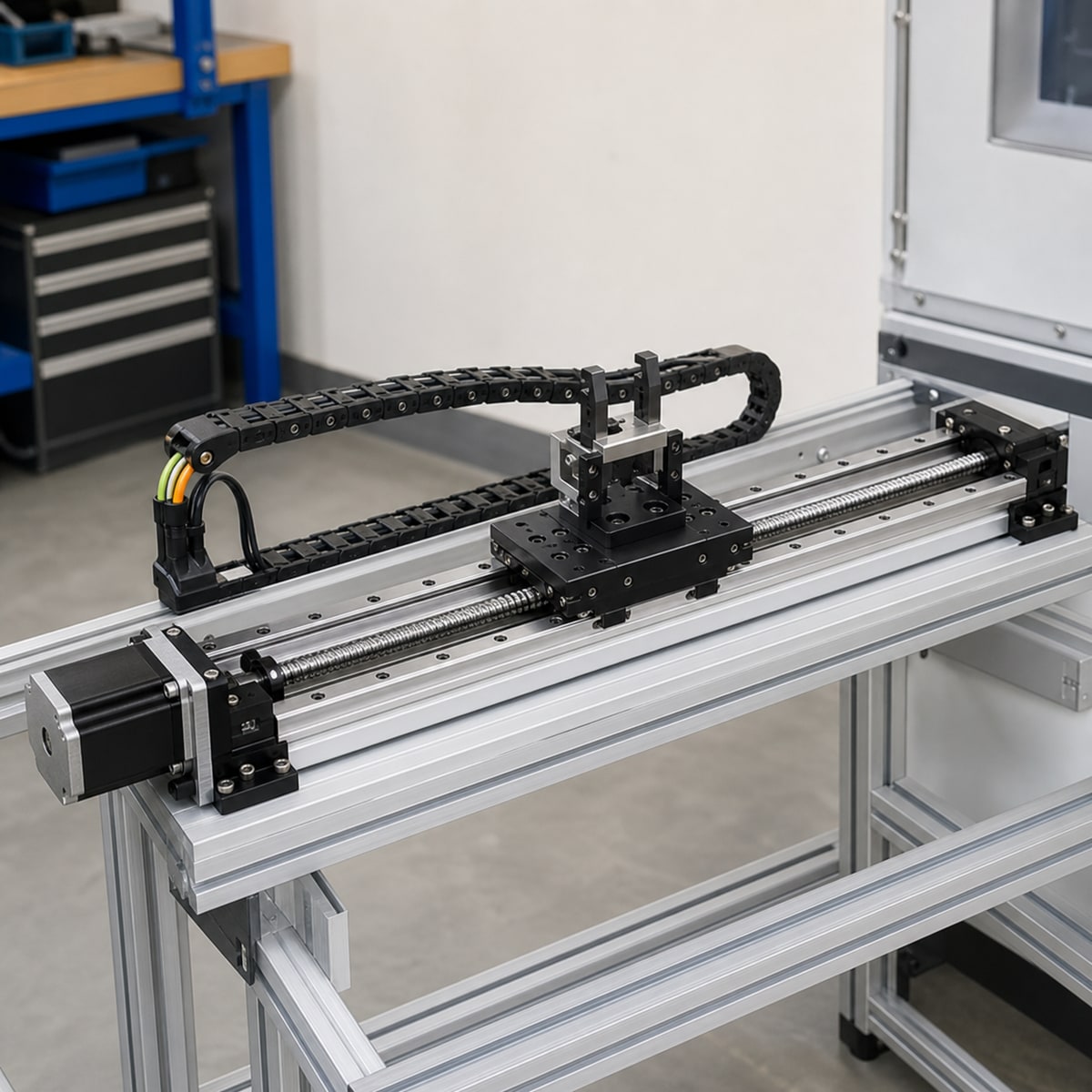

Bàn ray trượt GX45 có thể được dùng trong máy CNC cỡ nhỏ, máy khắc, máy bắn vít, máy đóng gói, hệ thống dán nhãn, cơ cấu gắp đặt, bàn dịch chuyển camera, máy kiểm tra sản phẩm và dây chuyền tự động hóa. Với hành trình 700 mm, sản phẩm đặc biệt phù hợp cho trục cấp phôi hoặc trục di chuyển một chiều có khoảng chạy tương đối dài.

Cách chọn đúng bàn trượt GX45

1. Xác định tải đặt lên bàn trượt, vị trí trọng tâm và hướng lắp ngang, đứng hay nghiêng.
2. Xác định tốc độ, gia tốc, chu kỳ làm việc và độ lặp lại mong muốn.
3. Đo hành trình hữu ích cần dùng; chừa khoảng an toàn ở hai đầu hành trình.
4. Kiểm tra điện áp, dòng, mô-men, kiểu trục và giắc của động cơ đi kèm.
5. Đối chiếu driver, bộ điều khiển, cảm biến giới hạn và sơ đồ đấu dây hiện có.
6. Gửi bản vẽ lỗ gá hoặc ảnh vị trí lắp để kiểm tra khả năng thay thế.

Lưu ý lắp đặt và vận hành

Bề mặt gá cần phẳng và đủ cứng. Khi siết bulông, nên căn thẳng thân mô-đun để tránh xoắn vặn. Không đẩy bàn trượt vượt quá hành trình cơ khí. Trước khi chạy nhanh, hãy chạy thử ở tốc độ thấp, kiểm tra chiều quay, công tắc giới hạn và điểm gốc.

Vít me và ray dẫn hướng cần được giữ sạch, bôi trơn đúng loại và theo chu kỳ phù hợp với môi trường. Với môi trường có bụi, phoi hoặc dầu cắt, nên bổ sung che chắn. Không tự tháo đai ốc bi khỏi trục nếu không có ống giữ bi chuyên dụng.

Câu hỏi thường gặp

SFU1605 có ý nghĩa gì?

SFU1605 là cách gọi phổ biến của vít me bi đường kính danh nghĩa 16 mm, bước tiến 5 mm mỗi vòng.

Hành trình 700 mm có phải chiều dài tổng thể không?

Không. Hành trình là quãng đường làm việc của bàn trượt; chiều dài tổng thể của mô-đun thường lớn hơn và cần xác nhận bằng bản vẽ.

Sản phẩm đã bao gồm driver chưa?

Danh sách hiện chỉ xác nhận có động cơ. Driver, nguồn và cáp điều khiển cần kiểm tra theo bộ hàng thực tế.

Có thể lắp theo phương đứng không?

Có thể trong nhiều ứng dụng, nhưng phải tính tải, mô-men giữ, phanh và giải pháp chống rơi trước khi lắp đứng.

Làm sao nhận báo giá đúng cấu hình?

Vui lòng gửi tải, tốc độ, hướng lắp, điện áp điều khiển, ảnh tem động cơ và kích thước gá. Ánh Dương Vina sẽ kiểm tra và báo giá theo cấu hình phù hợp.

Liên hệ tư vấn

Ánh Dương Vina cung cấp linh kiện truyền động và thiết bị tự động hóa cho nhu cầu thay thế, sửa chữa và chế tạo máy. Liên hệ để kiểm tra tồn kho, cấu hình động cơ, kích thước lắp và giá của bàn trượt vít me GX45 700mm SFU1605.
