Ví Dụ Tạo Mapkeys Xuất Post Gia Công Trên Creo Parametric

Trong quá trình sử dụng Creo Parametric, việc tự động hóa các thao tác thường xuyên như xuất post gia công giúp tăng hiệu suất làm việc và giảm thiểu sai sót. Mapkeys là công cụ hữu ích trong Creo để ghi lại và gán các lệnh phức tạp vào các phím tắt, từ đó thực hiện nhanh chóng các quy trình lặp đi lặp lại. Dưới đây là hướng dẫn chi tiết cách tạo một Mapkey để xuất post gia công trên Creo Parametric.

---

1. Giới Thiệu Về Mapkeys

Mapkeys trong Creo Parametric cho phép người dùng ghi lại các chuỗi lệnh và gán chúng vào một phím tắt cụ thể. Điều này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính nhất quán trong các quy trình thiết kế và gia công. Đặc biệt, trong việc xuất post gia công, Mapkeys giúp tự động hóa toàn bộ quá trình từ việc lựa chọn nguyên công đến việc lưu file NC.

2. Bước 1: Tạo Mapkey Mới

Đầu tiên, bạn cần tạo một Mapkey mới để ghi lại quy trình xuất post gia công.

1. Mở Creo Parametric: Khởi động phần mềm trên máy tính của bạn.
2. Truy Cập Mapkeys Settings:
   • Vào menu File > Environment > Mapkeys Settings.
   • Hoặc: Sử dụng thanh tìm kiếm lệnh (Command Search) và nhập “Mapkeys” để mở hộp thoại nhanh chóng.
   • Trong hộp thoại Mapkeys Settings, nhấn vào New để bắt đầu tạo một Mapkey mới.
   • Đặt Tên và Mô Tả: Đặt tên dễ nhớ cho Mapkey, ví dụ: “Export_GiaCong_Post”. Thêm mô tả ngắn gọn để nhận diện dễ dàng sau này.Tạo Mapkey Mới:

3. Bước 2: Ghi Lại Quy Trình Xuất Post Gia Công

Tiếp theo, bạn sẽ ghi lại các bước cần thiết để xuất post gia công.

1. Bắt Đầu Ghi Lại:
   • Sau khi tạo Mapkey mới, nhấn vào Record để bắt đầu ghi lại các thao tác.
2. Thực Hiện Xuất Post:
   • Chọn Lệnh Xuất Post: Vào menu File > Save As > Post Processor.
   • Chọn File Type: Chọn định dạng file NC phù hợp với máy CNC bạn đang sử dụng.
   • Chọn NC Sequence: Tại phần này, chọn Pause để tạm dừng quá trình và nhập lời nhắc cho người dùng, ví dụ: “Chọn nguyên công”.
   • Chọn Save A CL File: Lưu file NC vào vị trí mong muốn.


4. Bước 3: Thêm Tạm Dừng (Pause) Trong Mapkey

Để đảm bảo Mapkey hoạt động chính xác, bạn cần thêm các điểm tạm dừng khi cần thiết.

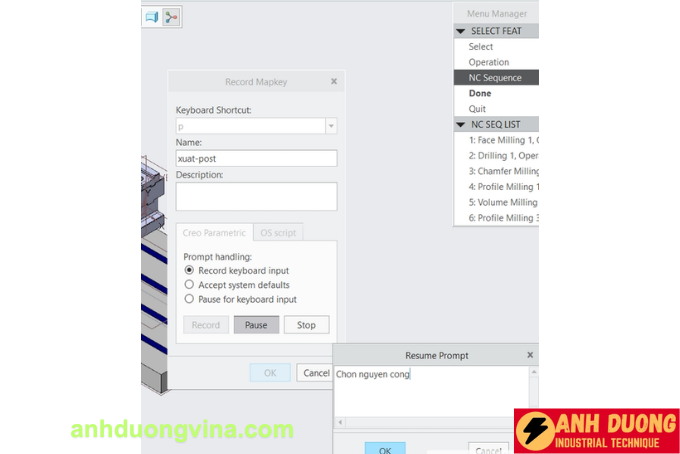

1. Thêm Pause Sau Khi Chọn NC Sequence:
   • Khi Mapkey ghi lại bước chọn Pause, hộp thoại Resume Prompt sẽ xuất hiện.
   • Nhập Lời Nhắc: Trong hộp thoại, nhập lời nhắc như “Chọn nguyên công” và nhấn OK.

2. Thêm Pause Ở Các Vị Trí Khác:
   • Tương tự, nếu bạn muốn tạm dừng tại các bước khác trong quy trình, hãy chọn Pause và nhập lời nhắc phù hợp để người dùng thực hiện các thao tác cần thiết.

5. Bước 4: Chọn Stop > Ok > Save all

Kết quả:

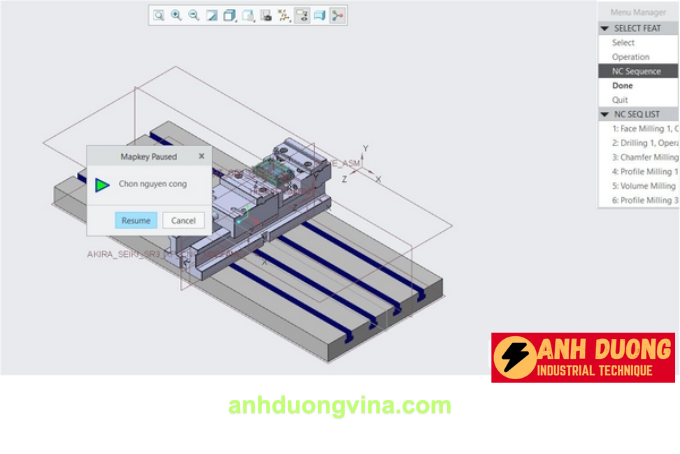

– Chọn nguyên công:

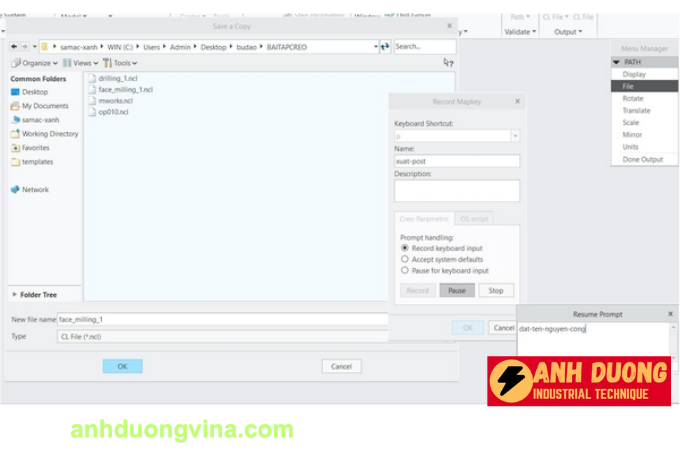

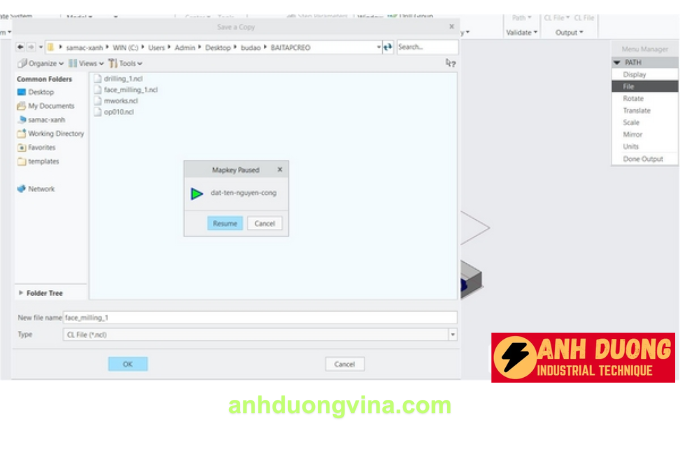

– Đặt tên nguyên công:

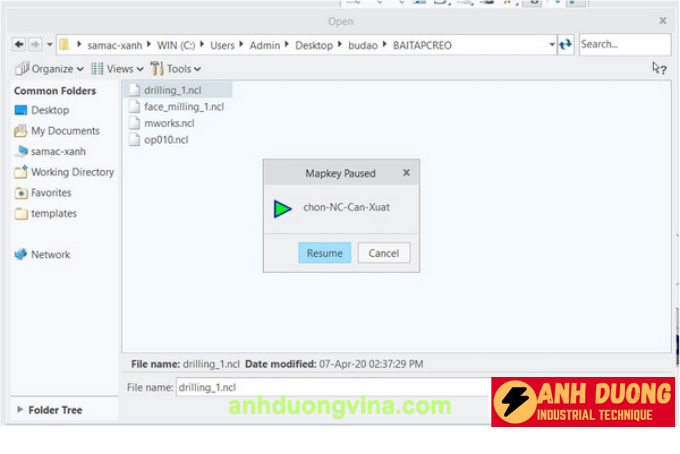

– Chọn NC cần xuất:

6. Kết Quả Và Kiểm Tra

Sau khi hoàn tất các bước trên, bạn đã tạo thành công một Mapkey để xuất post gia công.

1. Sử Dụng Mapkey:
   • Mỗi khi cần xuất post gia công, bạn chỉ cần nhấn phím tắt đã gán (ví dụ: $F2) để tự động hóa quy trình.
2. Kiểm Tra Kết Quả:
   • Đảm bảo rằng các bước được thực hiện đúng như đã ghi lại trong Mapkey. Nếu có bất kỳ sai sót nào, bạn có thể chỉnh sửa Mapkey thông qua Mapkeys Settings.

7. Lưu Ý Khi Sử Dụng Mapkeys

• Đặt Tên Rõ Ràng: Chọn tên Mapkey dễ nhớ và liên quan đến chức năng để dễ dàng sử dụng.
• Kiểm Tra Lại Các Lệnh: Trước khi lưu và sử dụng, hãy kiểm tra kỹ các lệnh đã ghi để đảm bảo chúng hoạt động chính xác.
• Không Trùng Lặp Phím Tắt: Tránh gán Mapkeys vào các phím chức năng mặc định để tránh xung đột.
• Sử Dụng Pause Một Cách Thông Minh: Chỉ thêm Pause tại những vị trí thực sự cần sự can thiệp của người dùng để không làm gián đoạn quá trình tự động hóa.

8. Kết Luận

Việc tạo Mapkeys để xuất post gia công trên Creo Parametric không chỉ giúp bạn tiết kiệm thời gian mà còn nâng cao hiệu suất và độ chính xác trong quá trình làm việc. Bằng cách tự động hóa các quy trình lặp đi lặp lại, bạn có thể tập trung vào các nhiệm vụ phức tạp hơn và giảm thiểu sai sót. Hãy áp dụng các bước hướng dẫn trên để tận dụng tối đa khả năng của Mapkeys trong Creo Parametric và trải nghiệm sự khác biệt trong công việc của bạn.
