Ví Dụ Quy Trình Gia Công Một Chi Tiết Trên Creo Parametric

Gia công trên Creo Parametric (trước đây là Pro/Engineer) được đánh giá là một trong những công cụ mạnh mẽ nhất trong việc lập trình CNC. Tuy nhiên, việc khai báo các thông số trên Creo đôi khi có phần phức tạp, khiến người dùng cảm thấy ngại sử dụng. Nhưng khi bạn nắm vững các chiến lược gia công, việc lập trình trên Creo sẽ trở nên dễ dàng và linh hoạt hơn rất nhiều.

1. Cách Lên Quy Trình Gia Công Một Chi Tiết

Để lập trình gia công một chi tiết trên Creo Parametric, bạn cần thực hiện các bước sau:

1. Hiểu Rõ Vị Trí Gia Công: Xác định các khu vực trên chi tiết cần thực hiện gia công bằng các Toolpath khác nhau. Điều này đòi hỏi sự hiểu biết về thiết kế chi tiết và yêu cầu gia công cụ thể.
2. Chọn Dụng Cụ Cắt Phù Hợp: Lựa chọn các công cụ cắt phù hợp với từng loại gia công để đảm bảo hiệu suất và chất lượng sản phẩm.
3. Sắp Xếp Thứ Tự Các Nguyên Công: Tổ chức các bước gia công theo một trình tự hợp lý để tối ưu hóa thời gian và giảm thiểu sai sót trong quá trình sản xuất.

Ví dụ: Thứ tự các nguyên công được sắp xếp như hình minh họa bên dưới để đảm bảo hiệu quả và độ chính xác cao trong quá trình gia công.

2. Các Chiến Lược Gia Công Cơ Bản

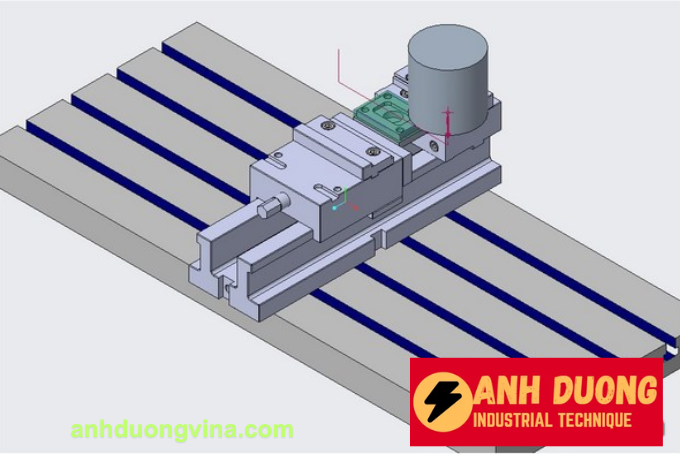

Face – Khỏa Mặt Chi Tiết

Face là chiến lược gia công nhằm làm phẳng các bề mặt của chi tiết. Việc khỏa mặt giúp loại bỏ lớp vật liệu thừa, tạo bề mặt chuẩn để thực hiện các bước gia công tiếp theo.

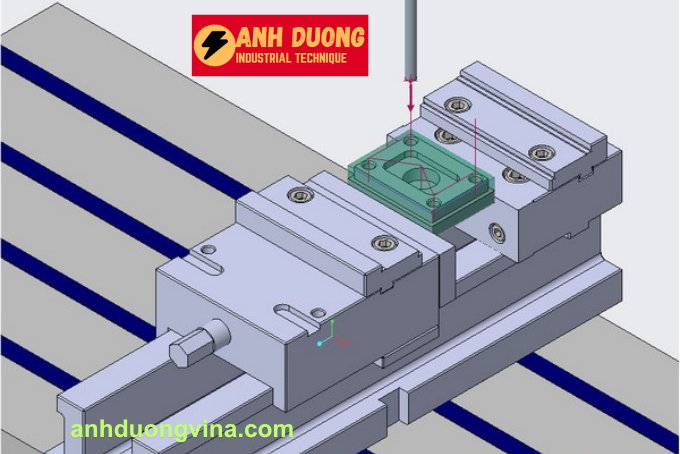

Hole Making – Tạo Chu Trình Khoan Lỗ

Chiến lược Hole Making được sử dụng để tạo các lỗ khoan chính xác trên chi tiết. Sử dụng công cụ Drill Group, bạn có thể sắp xếp các lỗ theo các quy luật như đường kính, vị trí trên bề mặt,…

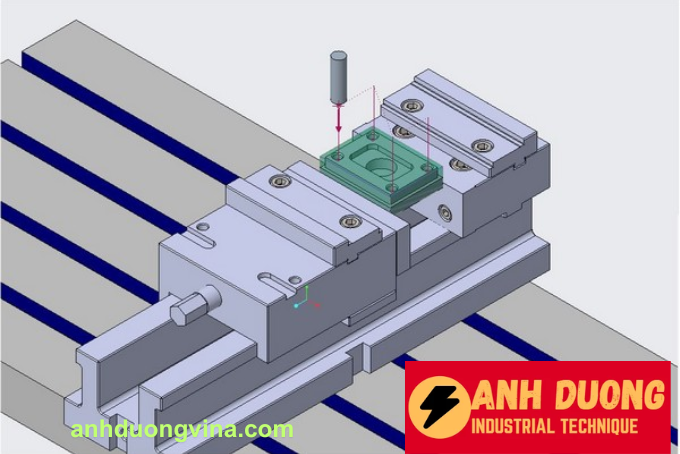

Chamfer – Gia Công Vát Mặt

Chamfer là quá trình gia công các cạnh nhọn để tạo góc cạnh hoặc loại bỏ các cạnh sắc nhọn, giúp tăng tính thẩm mỹ và độ an toàn cho sản phẩm.

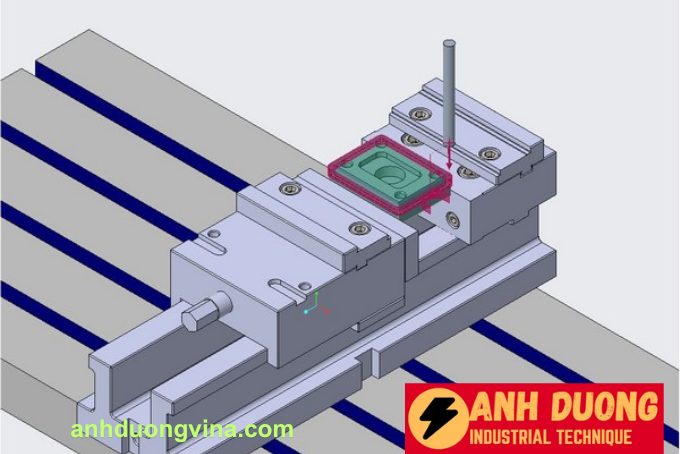

Profile Milling – Gia Công Biên Đạng Ngoài

Chiến lược Profile Milling được sử dụng để gia công các biên dạng ngoài của chi tiết. Đây là một công cụ hữu ích để tạo ra các hình dạng phức tạp và chính xác trên sản phẩm.

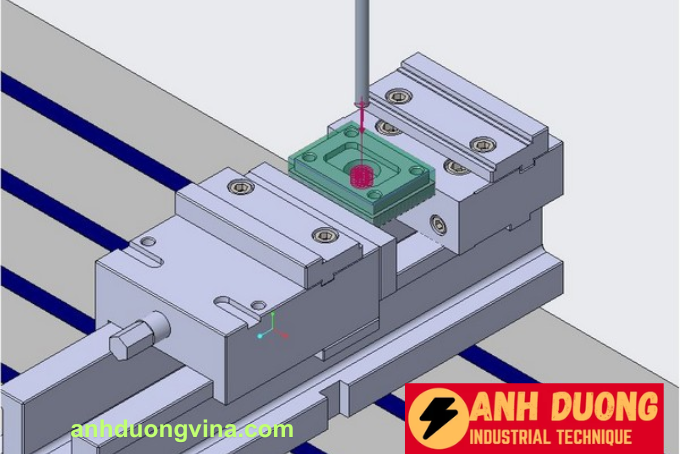

Volume Rough – Gia Công Hóc Vuông

Volume Rough là chiến lược gia công để loại bỏ phần lớn vật liệu thừa từ chi tiết. Bạn có thể chọn kiểu đường chạy dao theo Helix, Ramp, hoặc tạo lỗ khoan và cho dao xuống theo trục (Axis) của lỗ để thực hiện quá trình gia công này.

3. Lưu Ý Khi Lập Trình Gia Công

• Chọn Kiểu Đường Chạy Dao: Tùy thuộc vào yêu cầu của chi tiết, bạn có thể chọn kiểu đường chạy dao như Helix, Ramp, hoặc theo trục lỗ.
• Khoan Lỗ Tạo Vị Trí Xuống Dao: Đặc biệt ở bước sử dụng Profile Milling, bạn cần khoan lỗ để tạo vị trí xuống dao vì Profile Milling chỉ xuống dao 90°.

4. Kết Luận

Creo Parametric là một công cụ mạnh mẽ trong lĩnh vực CAD/CAM/CNC, cho phép người dùng thực hiện các chiến lược gia công linh hoạt và hiệu quả. Mặc dù việc khai báo thông số có thể phức tạp, nhưng khi bạn hiểu rõ các chiến lược gia công, bạn sẽ dễ dàng tận dụng tối đa các tính năng của Creo để đạt được kết quả tối ưu trong quá trình lập trình CNC.
