Van Pinch (Van Ép) Trong Công Nghiệp

Van Pinch (Van Ép) Trong Công Nghiệp

Van pinch (hay còn gọi là van ép) là loại van được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí thông qua việc ép hoặc thả lỏng một ống mềm. Thay vì sử dụng các bộ phận cơ học để chặn dòng chảy, van pinch sử dụng một lớp vỏ mềm bằng cao su hoặc vật liệu đàn hồi khác, cho phép kiểm soát dòng chảy thông qua việc ép hoặc thả phần ống.

---

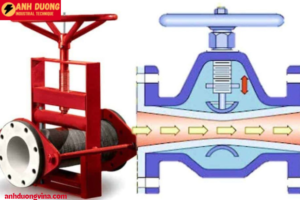

1. Cấu Tạo Của Van Pinch

• Thân van: Là bộ phận chứa lớp ống mềm, thường làm từ kim loại hoặc nhựa cứng.
• Ống mềm (casing): Được làm từ vật liệu cao su hoặc polymer đàn hồi, ống mềm là nơi lưu chất đi qua và có thể bị nén lại để ngăn chặn dòng chảy.
• Bộ điều khiển: Có thể là cơ học hoặc tự động, giúp thực hiện động tác ép và thả phần ống để kiểm soát dòng chảy.

---

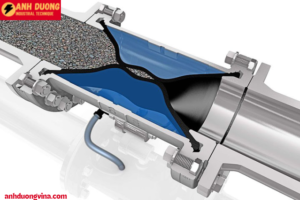

2. Nguyên Lý Hoạt Động Của Van Pinch

Van pinch hoạt động bằng cách nén ống mềm thông qua bộ điều khiển. Khi lực ép được tạo ra, ống bị thắt lại và dòng chảy bị chặn. Khi lực ép được thả, ống mềm mở ra và cho phép dòng chảy lưu thông trở lại. Điều này tạo ra một cơ chế đóng/mở đơn giản nhưng rất hiệu quả, đặc biệt phù hợp với các loại lưu chất chứa hạt rắn hoặc các chất lỏng có độ nhớt cao.

3. Phân loại van pinch

Hiện nay trên thị trường có rất nhiều loại van pinch khác nhau phù hợp với từng nhu cầu sử dụng, Tùy thuộc vào một số tiêu chí mà van pinch được phân thành một số loại dưới đây:

Phân loại van pinch theo cơ chế hoạt động

Van pinch thường có 3 loại chính: Van pinch thường mở (NO), van pinch thường đóng (NC) và van pinch chuyển đổi (CO). Van loại NO được sử dụng phổ biến hơn các loại khác để kết hợp với tính năng điều khiển dòng chảy. Tuy nhiên, tùy vào mục đích sử dụng và loại lưu chất cần vận chuyển mà các loại van pinch khác cũng được đưa vào hệ thống.

Van pinch thường mở (NO)

Van này mở ở trạng thái không điều áp (trạng thái bình thường). Để đóng van, không khí có áp được đưa qua ống bọc cao su để tạo ra hiệu ứng đóng lại.

Các loại van này hoạt động dựa trên hai loại lực áp suất: Lực điều khiển áp suất (chất lỏng) và lực điều khiển áp suất dương (áp suất không khí).

Van pinch thường đóng (NC)

Các van này thường đóng ở trạng thái không điều áp. Lò xo thực hiện thao tác đóng, điều này buộc van pinch phải đóng trong điều kiện bình thường.

Khi áp suất âm (áp suất chân không) được cho vào tại lỗ thông khí của van và vượt quá lực lò xo, màng bọc cao su sẽ mở ra và dòng chảy được lưu thông qua van. Hoạt động của màng bọc được thực hiện bởi lực của lò xo, lực áp suất vận hành và lực áp suất điều khiển.

Van pinch chuyển đổi (CO)

Van pinch loại CO là van kết hợp hoạt động của cả hai loại van trên, có nghĩa là một nửa của nó được làm bằng loại van pinch thường mở (NO) và một nửa của nó được làm bằng loại van pinch thường đóng (NC).

Việc chuyển đổi giữa kiểu NO và NC có thể được thực hiện bất cứ lúc nào bằng cách trượt đai ốc chuyển đổi. Các lực tác động trong hoạt động của van này là lực lò xo, lực áp suất vận hành và lực điều khiển áp suất.

Tuy nhiên, đối với các loại ứng dụng khác nhau, sự thay đổi áp suất của các loại chất lỏng đầu vào và đầu ra sẽ sử dụng các loại màng bọc khác nhau.

Phân loại van pinch theo phương thức điều khiển

Dựa theo phương thức điều khiển, van pinch được chia thành 3 loại: Van pinch điều khiển bằng tay quay, van pinch điều khiển bằng điện và van pinch điều khiển bằng khí nén.

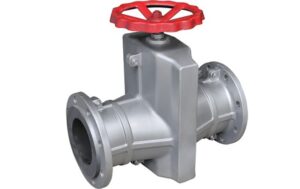

Điều khiển bằng tay quay

Bộ điều khiển này được vận hành bằng hình thức thủ công, nghĩa là khi muốn đóng hoặc mở van, người vận hành phải sẽ tác động một lực bằng cách quay tay quay vô lăng. Điều này sẽ tạo ra một lực tác động đến trục van và màng van, từ đó giúp đóng hoặc mở van.

Đây là phương thức phổ biến và được sử dụng rộng rãi vì dễ vận hành, chi phí cũng tương đối phù hợp.

Điều khiển bằng điện

Bộ điều khiển bằng điện cho phép hệ thống vận hành tự động. Khác với điều khiển bằng tay quay, người vận hành chỉ cần đóng hoặc mở công tắc, động cơ điện sẽ quay và tác động đến màng van, giúp mở hoặc đóng van.

Phương thức này cho phép người dùng vận hành nhiều hệ thống cùng một lúc từ xa, kể cả những nơi nguy hiểm hoặc không thể với tới. Điều này giúp tiết kiệm được được nhiều thời gian, công sức của người sử dụng, tuy nhiên chi phí cho loại điều khiển này lại khá cao.

Điều khiển bằng khí nén

Van điều khiển bằng khí nén có thể vận hành tự động. Chúng hoạt động bằng cách chuyển không khí vào thân van. Nhờ áp suất của không khí tác động lên màng van. Màng van đóng mở giúp ngăn chặn hoặc lưu thông các chất trong hệ thống.

Bộ truyền động khí nén được đóng mở tương đối nhanh và dễ dàng, không tốn nhiều sức lực của người vận hành.

---

4. Ưu Điểm Của Van Pinch

• Thiết kế đơn giản: Với cấu trúc không có bộ phận chuyển động phức tạp, van pinch dễ lắp đặt và bảo trì.
• Chống tắc nghẽn: Lưu chất không tiếp xúc với các bộ phận kim loại, chỉ đi qua ống mềm, giúp tránh tắc nghẽn trong các lưu chất có hạt.
• Tính bền bỉ cao: Phần ống mềm có thể chịu được các hóa chất ăn mòn, chất lỏng có độ nhớt cao, hoặc chất rắn lơ lửng mà không bị hư hại.

---

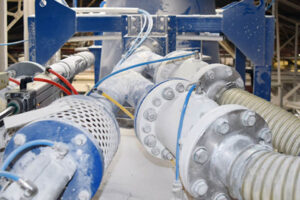

5. Ứng Dụng Của Van Pinch Trong Công Nghiệp

5.1 Công nghiệp thực phẩm và dược phẩm

Van pinch rất phù hợp với ngành thực phẩm và dược phẩm vì khả năng điều khiển dòng chảy mà không làm ảnh hưởng đến chất lượng sản phẩm, đặc biệt khi làm việc với các chất lỏng nhớt, chứa hạt hoặc nhạy cảm.

5.2 Ngành xử lý nước thải

Trong các nhà máy xử lý nước thải, van pinch được sử dụng để kiểm soát dòng chảy của nước bùn, nước thải chứa hạt rắn mà không gây tắc nghẽn.

5.3 Công nghiệp khai thác khoáng sản

Nhờ vào khả năng chống chịu ăn mòn và khả năng kiểm soát lưu chất chứa hạt rắn, van pinch thường được sử dụng trong các hệ thống dẫn bùn, nước thải hoặc các chất khoáng trong khai thác mỏ.

---

6. Nhược Điểm Của Van Pinch

• Giới hạn áp suất cao: Van pinch chỉ hoạt động tốt ở áp suất thấp đến trung bình. Ở áp suất cao, phần ống mềm dễ bị mòn và hỏng hóc nhanh.
• Tần suất thay thế ống: Do phải chịu lực ép liên tục, phần ống mềm có thể bị mài mòn nhanh hơn các bộ phận khác trong hệ thống.

---
