Ứng Suất Bền Trên Inventor

Hướng Dẫn Tính Toán Ứng Suất Trên Phần Mềm Thiết Kế Inventor

Ứng suất bền giúp dự tính trước được sự thay đổi của sản phẩm khi có tác dụng của các ngoại lực. Trong bài viết này, chúng ta sẽ tìm hiểu về khái niệm ứng suất bền và cách phân tích, kiểm nghiệm độ bền sản phẩm trên phần mềm thiết kế Inventor.

1. Ứng Suất Bền Là Gì?

Ứng suất là đại lượng biểu thị nội lực phát sinh trong vật thể biến dạng do tác dụng của các nguyên nhân bên ngoài như tải trọng, sự thay đổi nhiệt độ, lực nén, kéo, cắt, v.v. Ứng suất còn được gọi là sức căng.

Như vậy, ứng suất là số đo của ngoại lực tác dụng lên diện tích mặt cắt ngang của một vật. Có ba loại ứng suất chính:

• Ứng Suất Nén: Là trạng thái ứng suất khi vật liệu bị tác động ép chặt. Trường hợp đơn giản của sự ép là lực ép đơn gây ra bởi phản lực tác động hoặc lực đẩy. Sức bền nén của vật liệu luôn cao hơn sức bền kéo, tuy nhiên hình thể lại quan trọng để phân tích khi ứng suất nén đạt đến giới hạn cong vênh.
• Ứng Suất Kéo: Là trạng thái ứng suất khi vật liệu chịu tác động kéo căng theo hướng trục. Bất kỳ vật liệu nào thuộc loại đàn hồi thì phần lớn chịu được ứng suất kéo trung bình. Ngược lại, các vật liệu như gốm, hợp kim dòn chịu đựng lực kéo kém. Trong ngành chế tạo thép, một số loại thép có khả năng chịu được ứng suất kéo rất lớn, ví dụ như các sợi dây cáp thép trong các thiết bị nâng hạ.
• Ứng Suất Cắt: Là kết quả khi lực tác động lên sản phẩm gây ra biến dạng trượt của vật liệu trên một mặt phẳng song song với hướng tác động của lực. Ví dụ, khi dùng kéo để cắt một tấm tôn mỏng.

2. Hướng Dẫn Phân Tích Ứng Suất và Kiểm Nghiệm Độ Bền Trên Inventor

Phần mềm thiết kế Inventor cung cấp các công cụ mạnh mẽ để phân tích ứng suất và kiểm nghiệm độ bền của sản phẩm. Dưới đây là các bước cơ bản để thực hiện việc này:

Bước 1: Mở Mô Hình Cần Phân Tích

• Mở phần mềm Inventor và tải mô hình 3D mà bạn muốn phân tích ứng suất.

Bước 2: Chọn Công Cụ Phân Tích Ứng Suất

• Trên thanh công cụ, chọn Stress Analysis hoặc Phân Tích Ứng Suất để bắt đầu quá trình phân tích.

Bước 3: Định Nghĩa Điều Kiện Biên

• Áp Dụng Tải Trọng: Chọn loại tải trọng phù hợp (ví dụ: lực kéo, lực nén, lực cắt) và nhập giá trị cụ thể.
• Định Nghĩa Các Điều Kiện Giữ: Xác định các điểm cố định hoặc các điều kiện giữ khác để mô phỏng môi trường thực tế.

Bước 4: Thực Hiện Phân Tích

• Sau khi định nghĩa đầy đủ các điều kiện biên, nhấn Analyze hoặc Phân Tích để phần mềm thực hiện tính toán ứng suất.

Bước 5: Xem Kết Quả

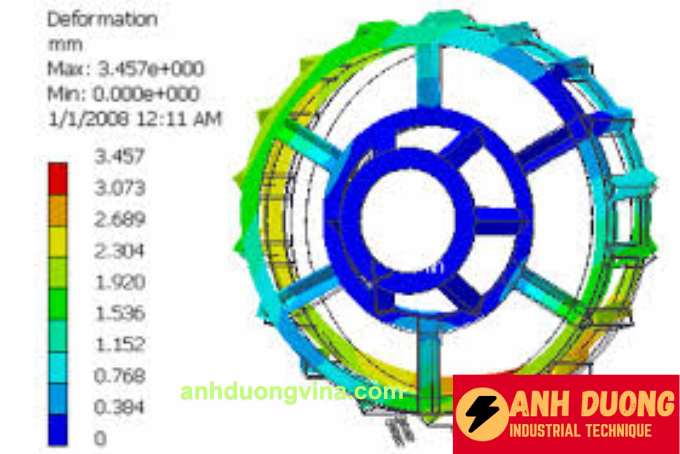

• Inventor sẽ hiển thị kết quả phân tích ứng suất dưới dạng các bản đồ nhiệt (heatmaps) hoặc các biểu đồ chi tiết, cho phép bạn xem các vùng có ứng suất cao và đánh giá độ bền của sản phẩm.

Bước 6: Kiểm Nghiệm Độ Bền

• So sánh kết quả ứng suất với giới hạn bền của vật liệu được sử dụng để đảm bảo rằng sản phẩm đáp ứng yêu cầu về độ bền.
• Nếu phát hiện các vùng có ứng suất vượt quá giới hạn, bạn cần điều chỉnh thiết kế hoặc chọn vật liệu phù hợp hơn.

Xem chi tiết hướng dẫn tại đây: Hướng Dẫn Phân Tích Ứng Suất và Kiểm Nghiệm Độ Bền Trên Inventor

Kết Luận

Phân tích ứng suất và kiểm nghiệm độ bền trên phần mềm thiết kế Inventor là một bước quan trọng giúp các kỹ sư và nhà thiết kế đảm bảo sản phẩm của mình không chỉ đáp ứng được các yêu cầu kỹ thuật mà còn đảm bảo độ bền và an toàn khi sử dụng. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức cơ bản và hướng dẫn thực tiễn để áp dụng vào công việc thiết kế của mình.

Chúc các bạn thành công!
