Truy Bắt Điểm Trong AutoCAD Là Gì?
Truy bắt điểm trong AutoCAD là một thao tác quan trọng, cho phép người dùng xác định chính xác các điểm đặc biệt của đối tượng trong bản vẽ, như trung điểm, tâm điểm hoặc điểm ở hai đầu mút. Kỹ thuật này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo độ chính xác cao trong quá trình vẽ, từ đó nâng cao chất lượng bản thiết kế.
Để thành thạo việc triển khai bản vẽ kỹ thuật bằng phần mềm AutoCAD, người dùng cần nắm vững nhiều kỹ năng khác nhau. Trong số đó, truy bắt điểm (Object Snap) là một kỹ thuật thiết yếu mà những người làm trong lĩnh vực CAD cần phải thành thạo. Vậy một người vẽ CAD chuyên nghiệp sẽ thực hiện truy bắt điểm như thế nào? Hãy cùng tìm hiểu trong phần hướng dẫn dưới đây.
Chế Độ Truy Bắt Điểm (Object Snap)
Chế độ truy bắt điểm trong AutoCAD được gọi là Object Snap. Bạn có thể hình dung nó như một chế độ chụp ảnh, giúp bạn “chụp” đúng các điểm mà bạn cần xác định trong không gian làm việc. Để truy cập vào chế độ này, bạn chỉ cần gõ lệnh tắt OS vào thanh lệnh Command Line.
Sau khi gõ lệnh, phần mềm sẽ mở ra một hộp thoại cho phép bạn chọn các chế độ truy bắt điểm khác nhau. Một số chế độ quan trọng thường được sử dụng là:
- Endpoint: Truy bắt điểm đầu và điểm cuối của đoạn thẳng hoặc cạnh của hình chữ nhật, hình tam giác, hoặc bất kỳ hình dạng nào khác có chứa cạnh.
- Midpoint: Truy bắt trung điểm của đoạn thẳng hoặc cạnh.
- Center: Truy bắt tâm điểm của đường tròn.
- Quadrant: Truy bắt điểm trên góc phần tư của đường tròn.
- Node: Bắt vào điểm trên bản vẽ ở chân đường dim.
- Intersection: Truy bắt các giao điểm giữa các đoạn thẳng.
- Extension: Là phần nối mở rộng ra.
Hướng Dẫn Cách Truy Bắt Điểm Trong AutoCAD Chi Tiết
Ngoài ra, bạn có thể thấy trong thẻ Object Snap có ô Object Snap On (F3) đang được đánh dấu tích. Điều này có nghĩa là bạn có thể mở chế độ Object Snap bằng phím tắt F3 mà không cần gõ lệnh. Khi bạn bấm phím F3, nhìn xuống thanh Status Bar ở góc dưới bên phải, bạn sẽ thấy biểu tượng này sáng lên, nghĩa là Object Snap đang được bật.
Cách Truy Bắt Điểm Trong AutoCAD

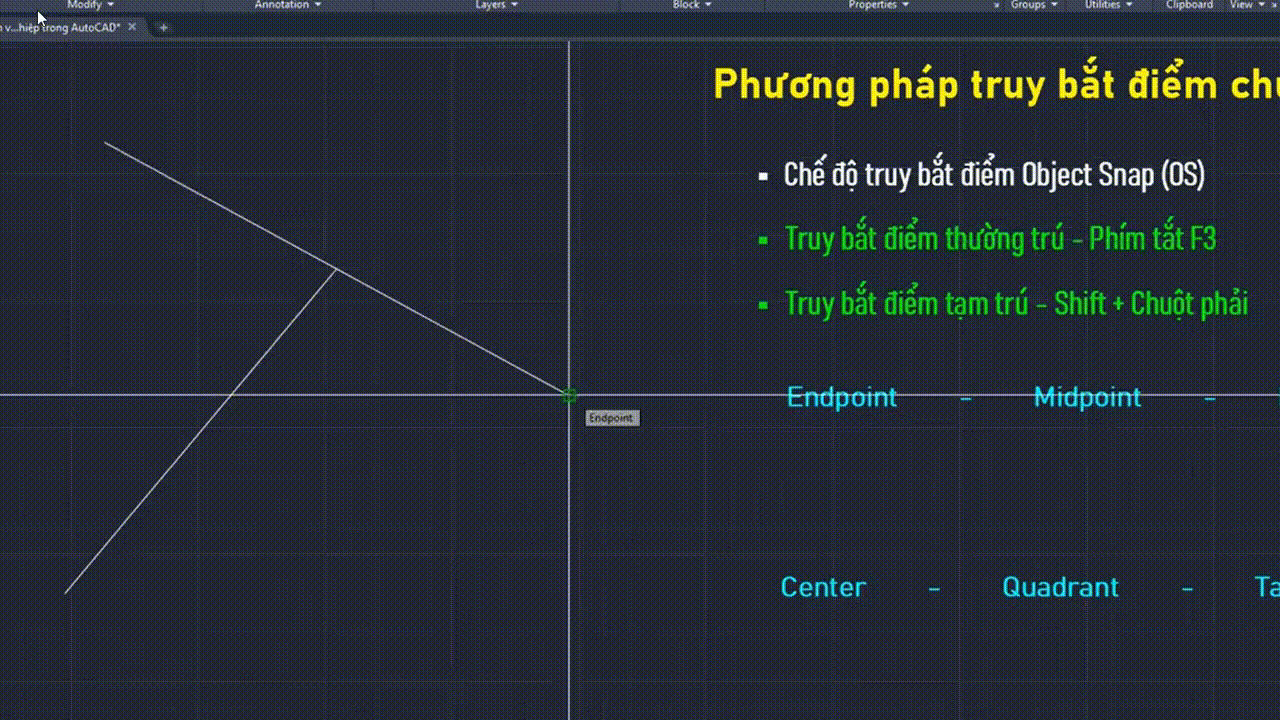

Cách 1: Truy Bắt Điểm Thường Trú – Phím Tắt F3
Truy bắt điểm thường trú có nghĩa là bất kỳ khi nào bạn bật Object Snap, AutoCAD sẽ tự động truy bắt các điểm đã được tích trong bảng chọn của thẻ Object Snap. Để sử dụng cách này, bạn chỉ cần nhấn F3 để mở chế độ truy bắt điểm và bắt đầu thao tác trên bản vẽ.
Ví dụ: Khi bạn vẽ một đường thẳng (line) và muốn vẽ thêm một đường line khác, di chuyển con trỏ chuột trên đường line ban đầu sẽ hiện lên chấm màu xanh kèm theo tên của điểm. Nếu bạn thả chuột ở trung điểm, đường line thứ hai sẽ nối với trung điểm của đường đầu tiên.
Cách 2: Truy Bắt Điểm Tạm Trú – Shift + Chuột Phải
Mặc dù chế độ truy bắt điểm thường trú rất tiện lợi, nhưng nó có thể gây khó khăn khi có quá nhiều đối tượng trong bản vẽ. Để giải quyết vấn đề này, bạn có thể sử dụng chế độ truy bắt điểm tạm trú bằng cách giữ phím Shift và nhấp chuột phải.

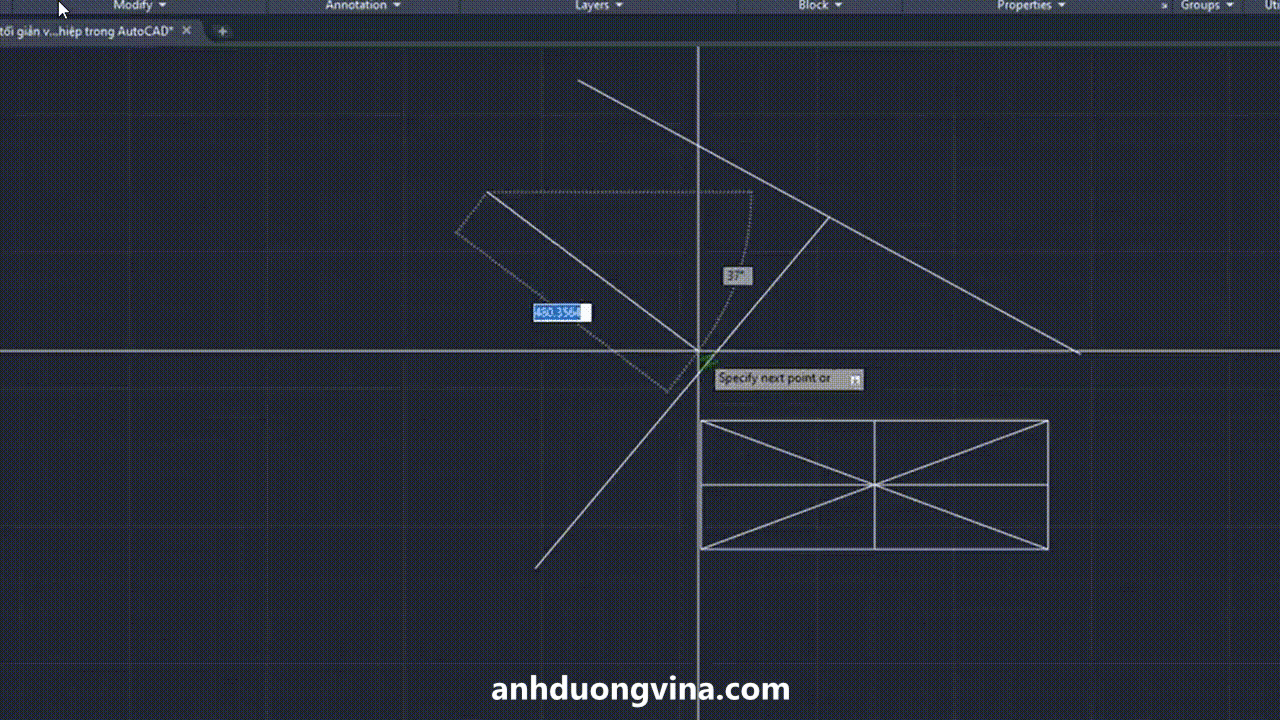

Ví dụ: Giả sử bạn muốn truy bắt vào một điểm trên đường line đã vẽ. Đầu tiên, gõ lệnh LINE để tạo đường thẳng mới. Trước khi thả chuột ra, hãy giữ phím Shift rồi nhấp chuột phải. Phần mềm sẽ hiện ra menu với các lựa chọn truy bắt điểm, từ đó bạn có thể chọn điểm mong muốn.
Khi bạn chọn chế độ truy bắt điểm mong muốn, trên đường line ban đầu sẽ xuất hiện chấm xanh tại đúng điểm đó. Dù bạn thả chuột ở đâu, đường line tiếp theo vẫn sẽ bắt đúng vào chấm xanh đó.
Phím Tắt Khi Truy Bắt Điểm Tạm Trú
Trong khi truy bắt điểm tạm trú, ngoài việc chọn bằng chuột, bạn cũng có thể sử dụng các phím tắt. Để biết phím tắt cho các thao tác, bạn có thể bật Object Snap lên và ghi nhớ các chữ được gạch chân trong menu.
[Chèn ảnh: Hình ảnh phím tắt trong Object Snap]
Các phím tắt quan trọng bạn nên chú ý là:
- E: Endpoint
- M: Midpoint
- C: Center
- G: Geometric Center
- D: Node
- Q: Quadrant
- I: Intersection
- X: Extension
- P: Perpendicular (tìm điểm vuông góc)
Lưu Ý Khác Khi Truy Bắt Điểm Trong AutoCAD
Một điểm quan trọng bạn cần chú ý là Point Style của điểm được truy bắt. Để làm việc hiệu quả hơn, bạn nên chọn Point Style với kí hiệu lớn hơn. Ví dụ: Bạn có thể sử dụng lệnh POINT (lệnh tắt là PO) để tạo điểm và sau đó dùng phím Shift + chuột phải để tạo vị trí cho nó ở Endpoint của đường thẳng có sẵn.
Ví dụ: Trong hình dưới đây chúng mình đã dùng lênh POINT (lệnh tắt là: PO) để tạo ra lệnh vẽ một điểm. Sau đó dùng phím Shift + chuột phải để tạo vị trí cho nó ở Endpoint của đường thẳng có sẵn. Khi đó, vị trí điểm sẽ hiện một kí hiệu khá dễ nhìn. Đó là vì chúng mình đã cài Point Style kích thước lớn rồi.
Để thay đổi Point Style, bạn gõ lệnh tắt PT để mở bảng chọn kiểu hiển thị của điểm.
