Trợ Lý Thiết Kế Design Assistant 2020 trong Autodesk Inventor

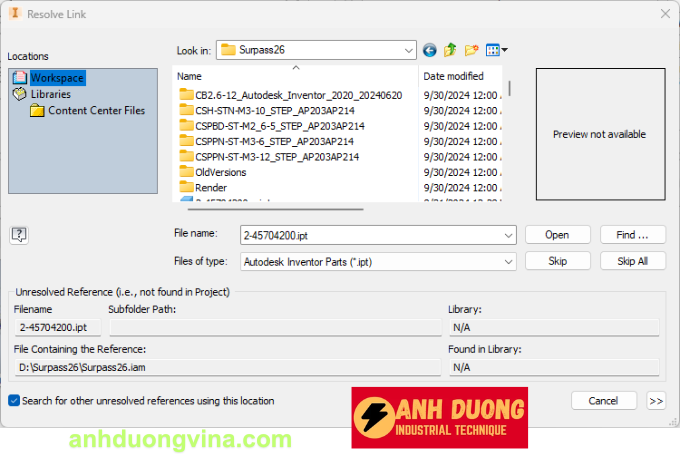

Autodesk Inventor 2020 quản lý các bản vẽ 2D cũng như 3D dựa trên tên file. Khi mở một file lắp ráp (.iam), Inventor sẽ tìm các chi tiết và cụm chi tiết lắp ráp trong thư mục được thiết lập của project dựa vào tên file của chúng. Nếu bạn đổi tên thủ công một component nào đó, một hộp thoại cảnh báo sẽ xuất hiện, yêu cầu bạn cập nhật lại đường dẫn tới file mới. Nếu không, file lắp ráp sẽ gặp lỗi do không thể liên kết đúng các thành phần.

1. Vấn Đề Đổi Tên Bản Vẽ Thủ Công

Trong thực tế thiết kế, việc đổi tên bản vẽ sau khi đã mô hình hóa 3D và xuất bản vẽ 2D là điều thường xuyên xảy ra vì nhiều lý do, chẳng hạn như:

• Chưa Gán Mã Số Ban Đầu: Các chi tiết chưa được gán mã số để quản lý và lưu kho.
• Thiết Kế Mẫu Thử: Sau nhiều lần thiết kế mẫu thử, đến khi bản hoàn chỉnh được duyệt, bạn mới đánh mã số bản vẽ.

Việc thay đổi tên thủ công và liên kết file với tên mới sẽ trở nên khó khăn khi số lượng bản vẽ lớn, dẫn đến nguy cơ sai sót và mất thời gian.

2. Giới Thiệu Công Cụ Design Assistant

Để giải quyết vấn đề này, Autodesk Inventor 2020 cung cấp công cụ Design Assistant giúp bạn thay đổi tên bản vẽ nhanh chóng và dễ dàng. Công cụ này có sẵn trong bộ cài đặt Autodesk Inventor. Để mở Design Assistant, thực hiện các bước sau:

1. Mở Design Assistant:
   • Vào Start trên máy tính.
   • Gõ “Design Assistant” vào thanh tìm kiếm.
   • Nhấp vào biểu tượng Design Assistant để chạy phần mềm.

   Lưu Ý: Khi mở file Assembly, hãy đảm bảo rằng file đó đã được đóng trong Autodesk Inventor.

3. Đổi Tên File Chi Tiết và SubAssembly

Để đổi tên các file chi tiết và cụm chi tiết trong Assembly, làm theo các bước dưới đây:

3.1. Mở File Assembly

1. Mở File Assembly:
   • Mở Autodesk Inventor và nhấp vào nút Open ở góc trên bên trái.
   • Trỏ đến vị trí file Assembly (.iam) cần mở và chọn Open.

3.2. Đổi Tên Thành Phần

1. Chọn Thành Phần Cần Đổi Tên:

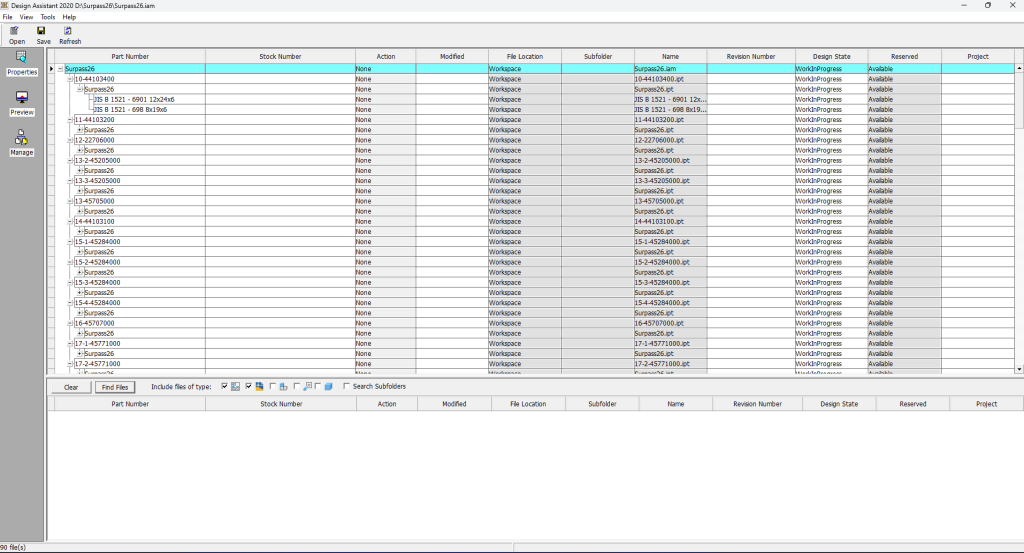

   • Trong giao diện Design Assistant, tìm danh sách các chi tiết và sub-assembly trong Assembly.
   • Đưa con trỏ xuống cột Action của hàng chứa tên chi tiết hoặc cụm chi tiết cần đổi tên.
2. Chọn Rename:

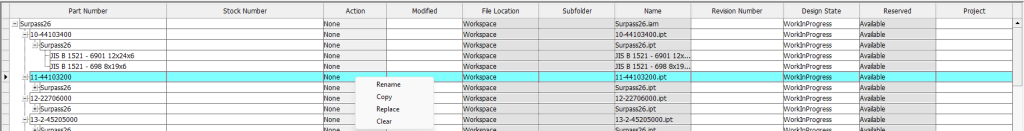

   • Nhấp chuột phải vào hàng đó và chọn Rename từ menu ngữ cảnh.
3. Thay Đổi Tên:

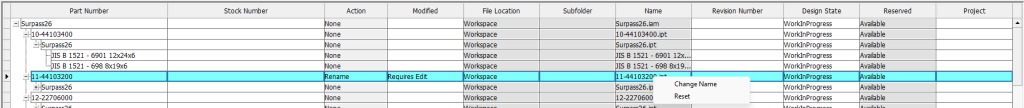

   • Trong cột Name, nhấp chuột phải và chọn Change Name.
   • Hộp thoại xuất hiện, nhập tên mới cho chi tiết hoặc cụm chi tiết theo quy tắc đặt tên đã định.

3.3. Lưu Thay Đổi

1. Lưu Thay Đổi:

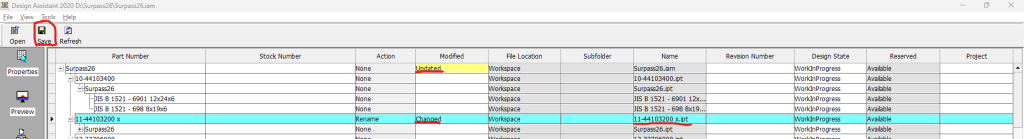

   • Sau khi đổi tên xong các chi tiết và sub-assembly, nhấp vào nút Save phía trên bên trái trong Design Assistant để lưu các thay đổi.
2. Hoàn Tất và Mở Lại Assembly:
   • Đóng Design Assistant.
   • Mở lại file Assembly trong Autodesk Inventor. Các tên thành phần đã được đổi sẽ tự động liên kết với tên file mới mà không gặp lỗi.

4. Lưu Ý Khi Sử Dụng Design Assistant

• Đóng File Assembly Trước Khi Đổi Tên: Đảm bảo rằng file Assembly (.iam) đã được đóng trong Inventor trước khi sử dụng Design Assistant để tránh các lỗi liên quan đến liên kết file.
• Tuân Thủ Quy Tắc Đặt Tên: Đặt tên file theo quy tắc đã định để đảm bảo tính nhất quán và dễ dàng quản lý.
• Kiểm Tra Sau Khi Đổi Tên: Sau khi đổi tên, mở lại file Assembly để kiểm tra xem các liên kết đã được cập nhật chính xác hay chưa.

5. Kết Luận

Việc quản lý và đổi tên các file chi tiết và sub-assembly trong Autodesk Inventor 2020 có thể trở nên phức tạp khi làm việc với số lượng lớn các thành phần. Công cụ Design Assistant cung cấp một giải pháp hiệu quả, giúp bạn tự động hóa quá trình đổi tên, đảm bảo tính nhất quán và giảm thiểu sai sót. Bằng cách tuân thủ quy tắc đặt tên và sử dụng Design Assistant một cách chính xác, bạn có thể nâng cao hiệu suất làm việc và quản lý dự án một cách chuyên nghiệp hơn.

CHÚC BẠN THÀNH CÔNG!

Nếu bạn gặp bất kỳ khó khăn nào hoặc cần hỗ trợ thêm về việc sử dụng Design Assistant trong Autodesk Inventor 2020, đừng ngần ngại liên hệ với Kỹ Thuật Công Nghiệp Ánh Dương để được tư vấn và hỗ trợ.

Liên Hệ Ngay Để Biết Thêm Thông Tin:

• Website: anhduongvina.com
• Hotline: 097 436 8457
• Địa chỉ: 118-120-122 Đường TK8, Tiền Lân, Bà Điểm, Hóc Môn, TP.HCM.
