Tính Năng Shape Generator Trong Autodesk Inventor Professional

Trong thế giới thiết kế cơ khí hiện đại, tối ưu hóa vật liệu và cấu trúc là yếu tố then chốt để tạo ra những sản phẩm không chỉ nhẹ nhưng vẫn đảm bảo độ cứng và hiệu suất cao. Autodesk Inventor Professional đã giới thiệu tính năng Shape Generator, một công cụ mạnh mẽ giúp các kỹ sư và nhà thiết kế đạt được mục tiêu này một cách hiệu quả. Bài viết này sẽ cung cấp một cái nhìn tổng quan về Shape Generator, cách sử dụng nó trong quá trình thiết kế và những lợi ích mà nó mang lại.

1. Shape Generator Là Gì?

Khái Niệm Chung

Shape Generator là một phương pháp thiết kế mới trong Autodesk Inventor Professional, được phát triển để tối ưu hóa vật liệu trong thiết kế các bộ phận (part). Công cụ này cung cấp một chiến lược thông minh nhằm tối đa hóa độ cứng của bộ phận dựa trên các ràng buộc mà bạn chỉ định. Shape Generator không chỉ giúp giảm khối lượng vật liệu mà còn đảm bảo rằng các bộ phận thiết kế đáp ứng được các yêu cầu về cấu trúc và chức năng.

Ứng Dụng Của Shape Generator

Shape Generator được tích hợp trực tiếp vào Inventor, giúp người dùng dễ dàng áp dụng trong quá trình thiết kế. Công cụ này tạo ra một lưới 3D (mesh) có thể được sử dụng để hướng dẫn việc tinh chỉnh thiết kế, đảm bảo rằng các bộ phận được tối ưu hóa từ giai đoạn thiết kế ban đầu hoặc thiết kế ý tưởng.

2. Lợi Ích Của Shape Generator

• Tối Ưu Hóa Vật Liệu: Giảm khối lượng vật liệu mà vẫn giữ được độ cứng và hiệu suất cần thiết.
• Tiết Kiệm Chi Phí: Giảm lượng vật liệu sử dụng giúp tiết kiệm chi phí sản xuất.
• Nâng Cao Hiệu Suất Thiết Kế: Cung cấp các giải pháp thiết kế tối ưu nhanh chóng và chính xác.
• Hỗ Trợ Quyết Định Thiết Kế: Giúp các nhà thiết kế dễ dàng nhận diện các vùng có thể tối ưu hóa thêm.

3. Cách Sử Dụng Shape Generator Trong Autodesk Inventor Professional

Bước 1: Tạo Một Chi Tiết Có Thể Tích

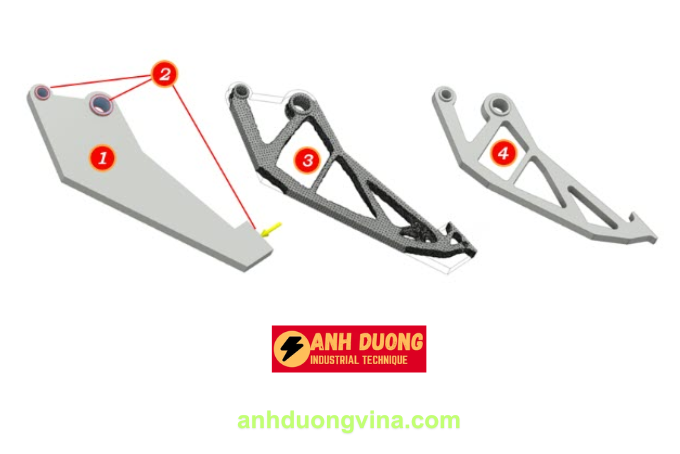

Đầu tiên, bạn cần tạo một chi tiết có thể tích với khối lượng gần đúng của mô hình ý tưởng mà bạn mong muốn. Mô hình này phải chứa các điểm tiếp xúc cần thiết, chẳng hạn như hai vị trí chốt và các bề mặt tiếp xúc nơi lực sẽ được tác dụng.

Bước 2: Xác Định Vùng Bảo Tồn Và Áp Dụng Ràng Buộc

Với khối lượng thể tích chi tiết đã được xác định, bạn có thể chỉ định các vùng bảo tồn (conservation zones). Đây là các vùng thể tích giữ lại mà quy trình tối ưu khối lượng sẽ không sửa đổi. Đồng thời, bạn cũng cần áp dụng các ràng buộc chi tiết để đảm bảo rằng thiết kế đáp ứng được các yêu cầu kỹ thuật.

Bước 3: Chạy Shape Generator

Sau khi đã thiết lập các tiêu chí thiết kế, bạn chạy lệnh Shape Generator. Công cụ này sẽ tạo ra một chi tiết lưới đáp ứng các tiêu chí đã đặt ra. Lưới này đóng vai trò như một hướng dẫn để tinh chỉnh thiết kế, giúp bạn biến mô hình có giá trị gần đúng thành một thiết kế tối ưu.

Bước 4: Tinh Chỉnh Thiết Kế

Sử dụng chi tiết lưới mesh được tạo ra từ Shape Generator, bạn có thể thực hiện các sửa đổi tinh vi để hoàn thiện thiết kế. Quá trình này giúp đảm bảo rằng sản phẩm cuối cùng không chỉ nhẹ mà còn đảm bảo độ bền và hiệu suất cao.

Lưu Ý Quan Trọng

• Không Hỗ Trợ Assemblies Và Multibodies Parts: Shape Generator chỉ hỗ trợ cho các chi tiết đơn lẻ và không áp dụng cho các lắp ráp hay các chi tiết có nhiều thể tích.
• Giai Đoạn Thiết Kế Ban Đầu: Shape Generator tốt nhất được sử dụng trong giai đoạn thiết kế ban đầu hoặc thiết kế ý tưởng để tối ưu hóa cấu trúc từ sớm.

4. Kết Luận

Shape Generator trong Autodesk Inventor Professional là một công cụ tiên tiến giúp các kỹ sư và nhà thiết kế tối ưu hóa vật liệu và cấu trúc của các bộ phận một cách hiệu quả. Bằng cách sử dụng Shape Generator, bạn có thể tạo ra các bộ phận nhẹ nhưng vẫn đảm bảo độ cứng và hiệu suất, góp phần giảm chi phí sản xuất và nâng cao chất lượng sản phẩm.
