Tính Năng Mô Phỏng Tích Hợp Trên Inventor và Inventor Nastran

1. Giới Thiệu

Mô phỏng là một giai đoạn không thể thiếu trong quá trình thiết kế, giúp kiểm tra và đảm bảo sản phẩm hoạt động hiệu quả mà không gặp lỗi trong quá trình sử dụng. Qua đó, mô phỏng giúp giảm chi phí và tối ưu hóa thiết kế. Autodesk Inventor là một công cụ thiết kế 3D chuyên nghiệp, được tích hợp các tính năng mô phỏng cơ bản như phân tích ứng suất. Tuy nhiên, để đáp ứng nhu cầu phân tích chuyên sâu hơn như các bài toán tác động của lực phi tuyến, phân tán nhiệt hoặc giao động và tần số, Inventor Nastran là sự lựa chọn phù hợp hơn. Nastran được tích hợp ngay trong giao diện Inventor nhưng chỉ có thể sử dụng khi triển khai sản phẩm Product Design & Manufacturing Collection. Hãy cùng Anh Duong Vina tìm hiểu những điểm khác nhau giữa tính năng mô phỏng được tích hợp trên Inventor và Inventor Nastran trong bài viết này nhé!

2. Tổng Quan Về Các Tính Năng Mô Phỏng

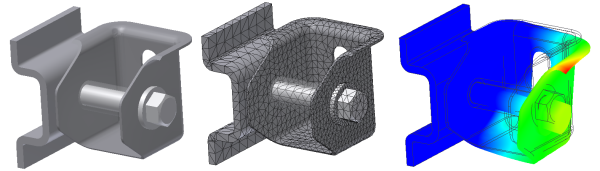

2.1 Mô Phỏng Trên Inventor

Tính năng mô phỏng trên Inventor là một phần của Inventor Professional, được tích hợp sẵn trong tab Environment của phần mềm. Người dùng có thể truy cập nhanh các công cụ mô phỏng mà không cần cài đặt thêm. Tính năng này hỗ trợ hai loại phân tích chính:

• Dynamic Simulation: Phân tích động lực học giúp hiểu rõ cách thiết kế phản ứng với các lực và chuyển động.
• Stress Analysis và Frame Analysis: Phân tích ứng suất và khung giúp đánh giá độ bền và ổn định cấu trúc dưới các tải trọng dự kiến.

Đây là giải pháp hợp lý cho người dùng cần thực hiện các đánh giá nhanh và cơ bản về độ bền của thiết kế mà không yêu cầu phân tích kỹ thuật sâu.

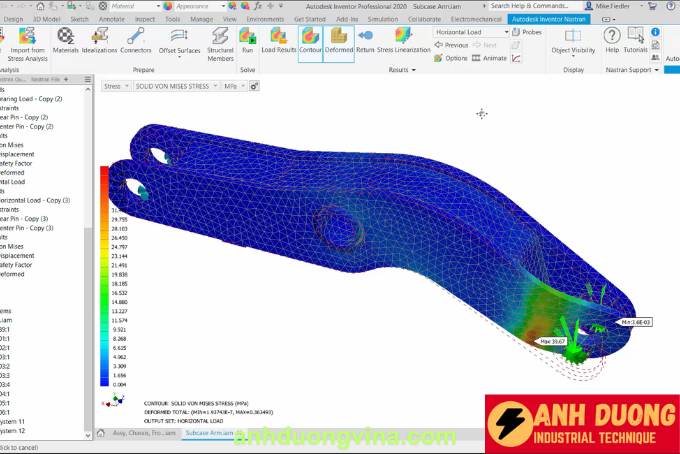

2.2 Inventor Nastran

Inventor Nastran là một công cụ mô phỏng chuyên sâu, được phát triển bởi NASA vào những năm 1960 với tên đầy đủ là Nasa’s Structural Analysis. Đây là một sản phẩm mã nguồn mở, cung cấp giải pháp mô phỏng toàn diện để hiểu rõ hơn về hoạt động của kết cấu. Inventor Nastran được tích hợp và sử dụng trực tiếp trên Inventor nhưng yêu cầu cài đặt riêng và triển khai sản phẩm Product Design & Manufacturing Collection.

Inventor Nastran hỗ trợ một loạt các phân tích phức tạp như:

• Linear Buckling: Phân tích rung lắc tuyến tính.
• Heat Transfer: Phân tích truyền nhiệt.
• Automated Drop Test: Kiểm tra va đập tự động.

Inventor Nastran phù hợp cho các ứng dụng kỹ thuật nâng cao trong các lĩnh vực đòi hỏi độ chính xác cao như hàng không và ô tô, cung cấp công cụ mạnh mẽ để giải quyết các kỹ thuật chuyên sâu.

3. Những Tình Huống Sử Dụng

3.1 Sử Dụng Mô Phỏng Trên Inventor

Mô phỏng trên Inventor sẽ phát huy hiệu quả trong các tình huống sau:

• Thiết Kế Sản Phẩm Tiêu Dùng: Khi cần phân tích độ bền cơ bản của sản phẩm như đồ gia dụng, đồ nội thất, hoặc thiết bị điện tử tiêu dùng. Các công cụ mô phỏng trên Inventor giúp bạn nhanh chóng kiểm tra và xác định các vấn đề về cơ học mà không yêu cầu phân tích chuyên sâu.

• Thiết Kế Máy Công Nghiệp: Đối với các thiết bị và máy móc không làm việc trong điều kiện tải trọng nặng hoặc phức tạp, Linear Static Stress (phân tích tuyến tính) có thể cung cấp đầy đủ thông tin để đảm bảo thiết kế có thể chịu được tải trọng dự kiến.

3.2 Sử Dụng Inventor Nastran

Inventor Nastran được sử dụng trong các tình huống sau:

• Thiết Kế Trong Ngành Hàng Không: Các bộ phận và thiết bị trong lĩnh vực này thường phải chịu tải trọng và điều kiện vận hành cực kỳ khắc nghiệt. Inventor Nastran cung cấp các phân tích chuyên sâu như phân tích va đập, động lực học cấu trúc và phi tuyến để đảm bảo thiết kế đáp ứng được các tiêu chuẩn an toàn và độ bền cao.
• Thiết Kế Ô Tô: Trong ngành công nghiệp ô tô, việc phân tích nhiệt, độ bền mỏi và va chạm là cần thiết để đảm bảo an toàn và hiệu suất của xe. Inventor Nastran cho phép thực hiện các phân tích này một cách chính xác, giúp tối ưu hóa thiết kế cho hiệu suất và an toàn.
• Thiết Kế Trong Ngành Công Nghiệp Nặng: Các máy móc và thiết bị trong ngành này thường xuyên phải hoạt động dưới điều kiện tải trọng cao và phức tạp. Inventor Nastran cung cấp khả năng phân tích chi tiết các yếu tố như độ bền mỏi và phi tuyến, đảm bảo thiết kế có thể chịu được các điều kiện khắc nghiệt.

4. So Sánh Giữa Inventor và Inventor Nastran

Tiêu Chí	Mô Phỏng Trên Inventor	Inventor Nastran
Cài Đặt	Có sẵn trên Inventor	Cài đặt thêm (cần triển khai PDMC)
Giao Diện	Tab Environment của Inventor	Giao diện của Inventor Nastran
Mức Độ Hỗ Trợ	Bài toán mô phỏng cơ bản	Bài toán mô phỏng nâng cao
Ngành Phù Hợp	Thiết kế nội thất, thiết kế khung máy móc	Thiết kế ô tô, hàng không, sản phẩm phức tạp

Bảng so sánh giữa mô phỏng trên Inventor và Inventor Nastran

5. Kết Luận

Mô phỏng được tích hợp trên Inventor là lựa chọn phù hợp cho các phân tích cơ bản, như kiểm tra độ bền của các thành phần dưới tải trọng tĩnh và thường được sử dụng khi cần đánh giá nhanh và đơn giản. Tuy nhiên, trong những tình huống cần phân tích chuyên sâu về cách thiết kế phản ứng với các điều kiện phức tạp như tải phi tuyến tính, ổn định cấu trúc hay buckling, Inventor Nastran lại thể hiện ưu thế vượt trội.

Việc chọn lựa giữa hai phương án mô phỏng sẽ phụ thuộc vào yêu cầu cụ thể của từng dự án. Hiểu rõ điều này sẽ giúp bạn tối ưu hóa quy trình thiết kế, đảm bảo an toàn và hiệu quả của sản phẩm.

Hy vọng qua bài viết này, bạn đã nắm vững sự khác biệt và ứng dụng của các tính năng mô phỏng trên Inventor và Inventor Nastran. Nếu bạn có bất kỳ thắc mắc hoặc muốn chia sẻ kinh nghiệm, hãy để lại bình luận phía dưới!

Liên Hệ Ngay Để Biết Thêm Thông Tin:

• Website: anhduongvina.com
• Hotline: 097 436 8457
• Địa chỉ: 118-120-122 Đường TK8, Tiền Lân, Bà Điểm, Hóc Môn, TP.HCM.
