Thư Viện Chi Tiết Tiêu Chuẩn Trong Autodesk Inventor

Trong quá trình thiết kế cơ khí, việc sử dụng thư viện chi tiết tiêu chuẩn không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính chính xác và đồng nhất của các thành phần trong bản vẽ. Autodesk Inventor cung cấp một kho thư viện chi tiết tiêu chuẩn rộng lớn, hỗ trợ các tiêu chuẩn quốc tế phổ biến, giúp người dùng dễ dàng truy cập và sử dụng trong các dự án thiết kế của mình.

1. Giới Thiệu

Autodesk Inventor tích hợp một kho thư viện chi tiết tiêu chuẩn phong phú, bao gồm hàng trăm nghìn chi tiết khác nhau tuân thủ các tiêu chuẩn quốc tế. Điều này giúp các kỹ sư và nhà thiết kế nhanh chóng tìm kiếm và sử dụng các thành phần tiêu chuẩn như đai ốc, bu lông, vòng bi, ghim, khung, tee, khuỷu tay, đường ống, và nhiều hơn nữa mà không cần phải tự thiết kế từ đầu.

2. Các Thư Viện Có Sẵn

Thư viện chi tiết tiêu chuẩn trong Inventor được phân loại theo các tiêu chuẩn quốc tế khác nhau, giúp người dùng dễ dàng tìm kiếm và lựa chọn phù hợp với yêu cầu thiết kế của mình. Dưới đây là các thư viện chính có sẵn trong Content Centre:

1. ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ)
2. BSI (Viện Tiêu chuẩn Anh)
3. DIN (Deutsches Institut für Normung – Tiếng Đức)
4. Tính năng (Phần tính năng thư viện)
5. GOST (Gosudarstvennyy Standart – Tiếng Nga)
6. ISO (Tổ chức Tiêu chuẩn Quốc tế)
7. JIS & GB (Tiêu chuẩn Công nghiệp Nhật Bản & Guobiao – Tiếng Trung)
8. Khác (Các thành phần không rơi vào bất kỳ thư viện nào khác)
9. Parker (Thành phần ống thủy lực)
10. Hệ thống Định tuyến (Tube, Pipe, Cable & Wire harness)
11. Tấm Kim loại (Tấm kim loại ốc vít)

Mỗi thư viện là một tệp cơ sở dữ liệu chứa tất cả thông tin liên quan về các thành phần và mối quan hệ của chúng. Người dùng không cần phải lo lắng về quản lý cơ sở dữ liệu, vì Autodesk đã thiết kế Content Centre để dễ dàng sử dụng, có thể truy cập từ Desktop Content hoặc thông qua Autodesk Data Management Console (Vault).

3. Hướng Dẫn Thực Hành

Truy Cập và Sử Dụng Thư Viện Chi Tiết Tiêu Chuẩn

Autodesk Inventor cung cấp hơn 1,1 triệu bộ phận thư viện tiêu chuẩn, bao gồm đai ốc, bu lông, vòng bi, ghim, khung, tee, khuỷu tay, đường ống, v.v. Dưới đây là các bước cơ bản để sử dụng các chi tiết tiêu chuẩn này trong thiết kế của bạn:

1. Mở Lệnh Place from Content Center
   • Trong môi trường Assembly, chọn lệnh Place from Content Center từ thanh công cụ.
2. Chọn Thư Viện và Chi Tiết

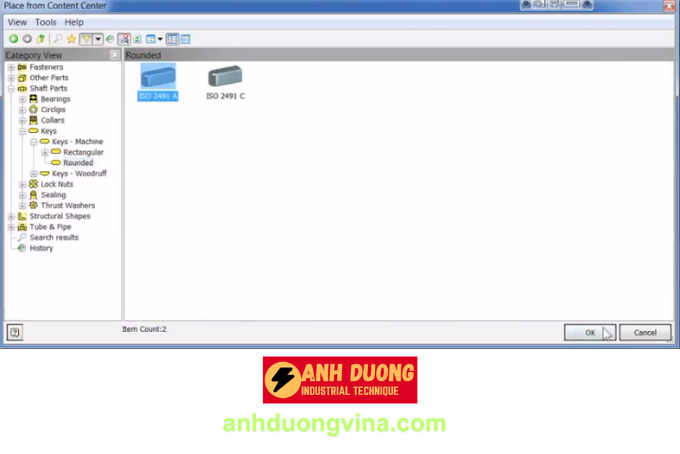

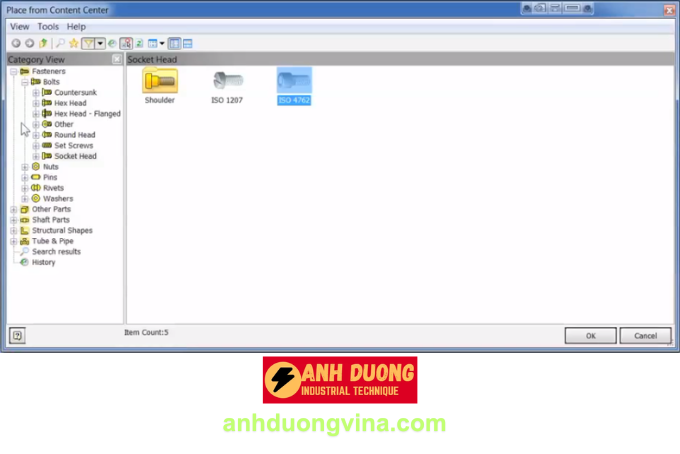

   • Hộp thoại Place from Content Center sẽ xuất hiện, cung cấp nhiều lựa chọn cho người dùng.
   • Các chi tiết được phân loại theo loại như: Bolt, Nut, Pin, Washer, Rivet, Shaft, Structural, Tube & Pipe, v.v.
3. Lọc Theo Tiêu Chuẩn
   • Trên thanh công cụ của hộp thoại, nhấp chọn biểu tượng Filter.
   • Chọn tiêu chuẩn ISO (hoặc tiêu chuẩn khác phù hợp với dự án của bạn).

4. Chọn Chi Tiết Cần Sử Dụng
   • Duyệt qua danh sách các chi tiết ISO và chọn chi tiết bạn muốn thêm vào môi trường Assembly.
   • Nhấp chọn OK để xác nhận và đóng hộp thoại.
5. Xác Định Thông Số Kích Thước
   • Một hộp thoại mới sẽ xuất hiện, cho phép bạn lựa chọn các thông số kích thước cho chi tiết đã chọn.
   • Chọn các thông số phù hợp và nhấp chọn OK.

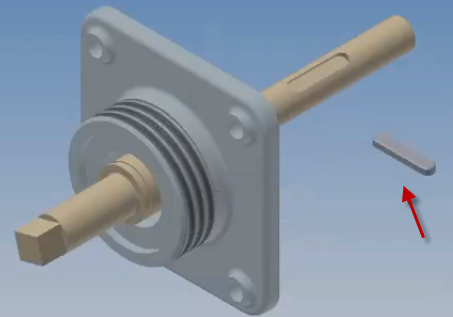

6. Đặt Vị Trí Chi Tiết Trong Môi Trường Assembly
   • Trở về màn hình đồ họa, nhấp chọn vào một nơi bất kỳ để xác định vị trí cho chi tiết vừa chọn.
   • Sử dụng các công cụ ràng buộc (Constraints) để lắp ghép chi tiết này vào các chi tiết khác trong môi trường Assembly.

4. Lợi Ích Khi Sử Dụng Thư Viện Chi Tiết Tiêu Chuẩn

• Tiết Kiệm Thời Gian: Không cần phải thiết kế các chi tiết tiêu chuẩn từ đầu, giúp rút ngắn thời gian thiết kế.
• Đảm Bảo Tính Chính Xác: Các chi tiết tiêu chuẩn đã được kiểm chứng về kích thước và hình dạng, đảm bảo tính chính xác trong bản vẽ.
• Đồng Nhất Trong Thiết Kế: Sử dụng các tiêu chuẩn quốc tế giúp đảm bảo sự đồng nhất trong toàn bộ dự án thiết kế.
• Dễ Dàng Quản Lý và Cập Nhật: Thư viện được cập nhật liên tục theo các tiêu chuẩn mới nhất, giúp người dùng luôn có sẵn các chi tiết phù hợp nhất.

5. Kết Luận

Việc sử dụng thư viện chi tiết tiêu chuẩn trong Autodesk Inventor không chỉ giúp nâng cao hiệu quả công việc mà còn đảm bảo tính chính xác và đồng nhất của các thành phần trong bản vẽ. Với hơn 1,1 triệu bộ phận thư viện tiêu chuẩn, người dùng có thể dễ dàng tìm kiếm và sử dụng các chi tiết phù hợp với yêu cầu thiết kế của mình một cách nhanh chóng và dễ dàng. Hy vọng bài viết này đã cung cấp những thông tin hữu ích giúp bạn tận dụng tối đa các tài nguyên mà Autodesk Inventor mang lại trong quá trình thiết kế.
