Thủ thuật Loại Bỏ Lịch Sử Thiết Kế Với Convert To Bodies Trên SolidWorks
Trong quá trình thiết kế chi tiết 3D trên SolidWorks, đôi khi bạn cần loại bỏ hoàn toàn lịch sử thiết kế nhưng vẫn giữ nguyên các bề mặt và hình dạng của mô hình. Điều này đặc biệt hữu ích khi bạn muốn chia sẻ file thiết kế dưới dạng định dạng tệp trung gian (*.stp) mà không bao gồm bất kỳ dữ liệu thiết kế nào. Convert to Bodies là một tính năng mạnh mẽ trong SolidWorks giúp bạn thực hiện điều này một cách dễ dàng và hiệu quả. Hãy cùng anhduongvina.com tìm hiểu cách sử dụng tính năng này qua các bước dưới đây.
1. Convert to Bodies dùng để làm gì?

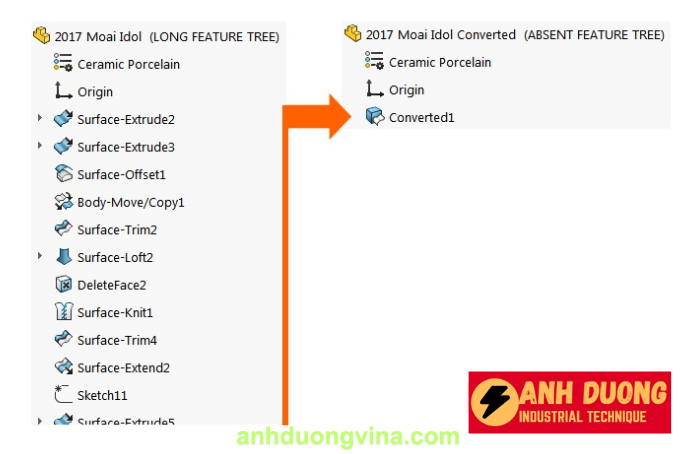

Convert to Bodies là một công cụ trong SolidWorks cho phép bạn loại bỏ lịch sử thiết kế của một chi tiết mà không làm mất đi các bề mặt và hình dạng hiện có. Khi bạn lưu một file SolidWorks dưới định dạng tệp trung gian như *.stp, việc loại bỏ lịch sử thiết kế giúp giảm thiểu các lỗi rách mặt và bảo vệ dữ liệu thiết kế gốc khỏi bị chỉnh sửa không mong muốn.
Việc này rất hữu ích khi bạn muốn chia sẻ file thiết kế cho người khác mà không muốn họ truy cập vào các lệnh và tính năng đã sử dụng trong quá trình thiết kế ban đầu. Convert to Bodies giữ lại các ràng buộc lắp ráp (Mate) trong trường hợp chi tiết là một phần của cụm assembly, đảm bảo rằng các bề mặt và hình dạng không bị méo mó khi chuyển đổi.
2. Các bước thực hiện Convert to Bodies
Dưới đây là các bước chi tiết để bạn có thể sử dụng tính năng Convert to Bodies trên SolidWorks 2023:
Bước 1: Chuẩn bị mô hình
- Mở SolidWorks và mở file chi tiết mà bạn muốn loại bỏ lịch sử thiết kế.
- Đảm bảo rằng mô hình không có lỗi hình học và các bề mặt đã được kiểm tra kỹ lưỡng trước khi tiến hành.
Bước 2: Chọn lệnh Convert to Bodies

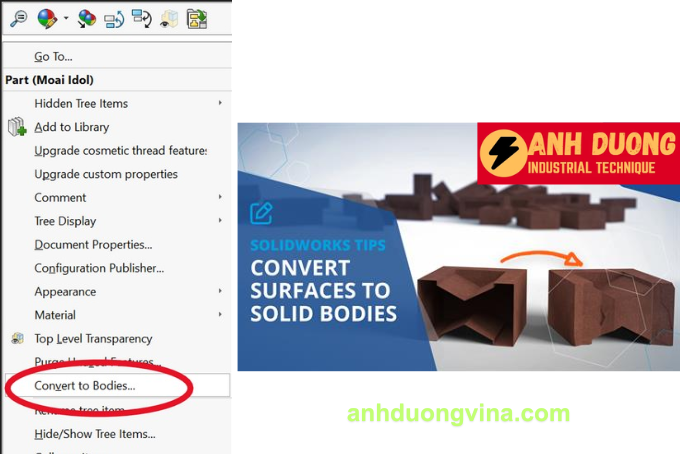

- Nhấp chuột phải vào tên Part ở đầu thanh FeatureManager Design Tree.
- Chọn Convert to Bodies từ menu ngữ cảnh xuất hiện.
Bước 3: Xác nhận chuyển đổi

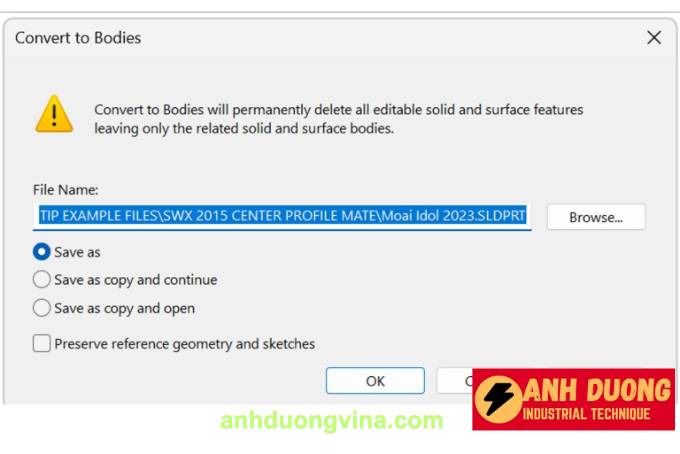

- Sau khi chọn Convert to Bodies, bạn sẽ nhận được cảnh báo rằng các nội dung thiết kế sẽ bị xóa vĩnh viễn.
- SolidWorks sẽ cung cấp các tùy chọn Save as để bạn có thể tạo một phần tử mới khi chuyển đổi. Điều này giúp bạn bảo vệ bản thiết kế gốc trong trường hợp cần khôi phục lại sau này.
Bước 4: Lưu file thiết kế mới
- Chọn Save as để lưu file thiết kế dưới định dạng *.stp hoặc định dạng tệp trung gian khác.
- Đảm bảo rằng bạn chọn đúng đường dẫn và tên file để dễ dàng quản lý sau này.
Bước 5: Kiểm tra file sau khi chuyển đổi
- Mở lại file đã được lưu dưới định dạng *.stp để kiểm tra xem các bề mặt và hình dạng có bị méo mó hay không.
- Đảm bảo rằng các ràng buộc lắp ráp vẫn được giữ lại nếu chi tiết là một phần của cụm assembly.
3. Lưu ý khi sử dụng Convert to Bodies
- Sao lưu dữ liệu gốc: Trước khi thực hiện chuyển đổi, hãy đảm bảo rằng bạn đã sao lưu file thiết kế gốc để tránh mất dữ liệu quan trọng.
- Kiểm tra kỹ mô hình: Sau khi chuyển đổi, hãy kiểm tra kỹ mô hình để đảm bảo rằng không có lỗi nào xảy ra và các bề mặt vẫn giữ nguyên hình dạng ban đầu.
- Chọn đúng định dạng tệp: Khi lưu file dưới dạng định dạng tệp trung gian, hãy chọn định dạng phù hợp với yêu cầu của bạn, chẳng hạn như *.stp hoặc *.iges.
- Sử dụng trong cụm assembly: Nếu chi tiết là một phần của cụm assembly, hãy kiểm tra các ràng buộc lắp ráp sau khi chuyển đổi để đảm bảo rằng chúng vẫn hoạt động chính xác.
4. Kết luận
Convert to Bodies là một tính năng hữu ích trong SolidWorks 2023, giúp bạn loại bỏ lịch sử thiết kế một cách dễ dàng mà vẫn giữ nguyên các bề mặt và hình dạng của mô hình. Bằng cách làm theo các bước hướng dẫn trên, bạn có thể chuyển đổi file thiết kế của mình sang định dạng tệp trung gian một cách an toàn và hiệu quả, đảm bảo rằng các chi tiết vẫn giữ được độ chính xác và thẩm mỹ.
Tại anhduongvina.com luôn giúp bạn nắm vững các kỹ năng cần thiết trong SolidWorks. Hãy theo dõi anhduongvina.com để cập nhật thêm nhiều bài viết bổ ích khác.
Chúc các bạn thành công!
