Thay Đổi Hệ Đơn Vị Thiết Kế Từ Inch Sang MM Mặc Định Trong Template

Trong quá trình thiết kế với SOLIDWORKS, việc sử dụng đúng hệ đơn vị (Inch, MM, CGS…) là rất quan trọng để đảm bảo tính chính xác và phù hợp với yêu cầu thiết kế. Tuy nhiên, đôi khi hệ đơn vị mặc định không như mong muốn và cần được thay đổi. Dưới đây là các cách để thay đổi hệ đơn vị từ Inch sang MM (hoặc ngược lại) và thiết lập chúng làm mặc định.

1. Các Cách Thay Đổi Hệ Đơn Vị Trong SOLIDWORKS

Cách 1: Thay đổi nhanh hệ đơn vị trên thanh công cụ

1. Nhìn góc dưới bên phải màn hình làm việc.
2. Nhấp vào danh sách thả xuống của hệ đơn vị.
3. Chọn hệ đơn vị bạn muốn sử dụng (ví dụ: MMGS để chuyển sang mm).

Lưu ý:

• Cách này chỉ áp dụng cho file hiện tại. Nếu mở một file khác, hệ đơn vị sẽ quay lại mặc định ban đầu.

Cách 2: Thay đổi qua Document Properties

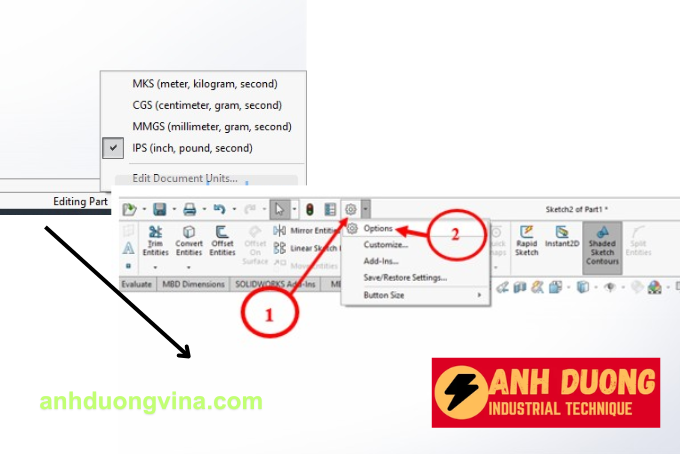

1. Nhấn vào biểu tượng Options (hình bánh răng) ở góc trên bên phải.

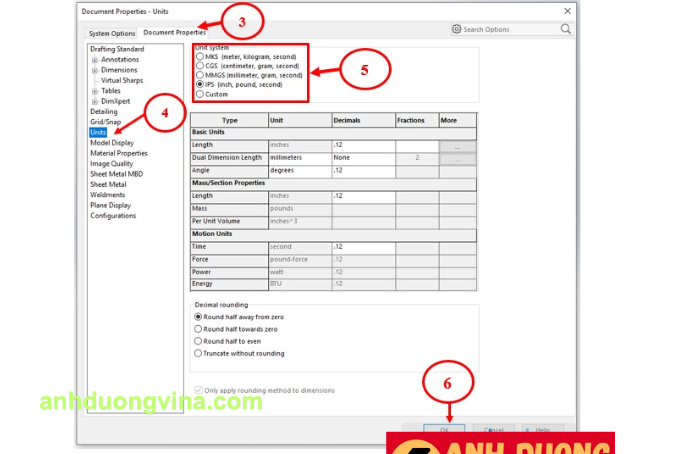

2. Chọn mục Document Properties → Units.
3. Trong danh sách thả xuống, chọn hệ đơn vị bạn muốn sử dụng:
   • MMGS (Millimeter, Gram, Second)
   • CGS (Centimeter, Gram, Second)
   • MKS (Meter, Kilogram, Second)
4. Nhấn OK để hoàn tất.

Lưu ý:

• Giống như cách 1, cách này cũng chỉ thay đổi hệ đơn vị cho file hiện tại.

2. Thay Đổi Hệ Đơn Vị Mặc Định Trong Template

Nếu bạn muốn tất cả các file mới trong tương lai sử dụng hệ đơn vị MM thay vì Inch, hãy làm theo cách sau:

Bước 1: Thay đổi hệ đơn vị cho file Part

1. Mở một file Part mới trong SOLIDWORKS.
2. Chọn hệ đơn vị mong muốn ở góc dưới bên phải (ví dụ: MMGS).

Bước 2: Lưu file Part dưới dạng Template

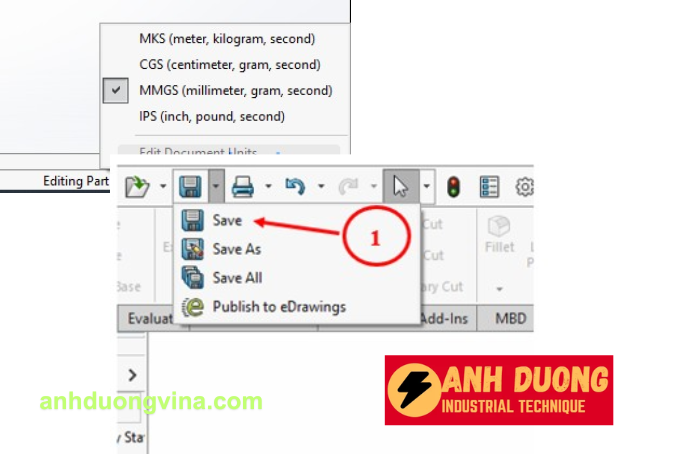

1. Nhấp vào biểu tượng Save trên thanh công cụ hoặc nhấn Ctrl + S.

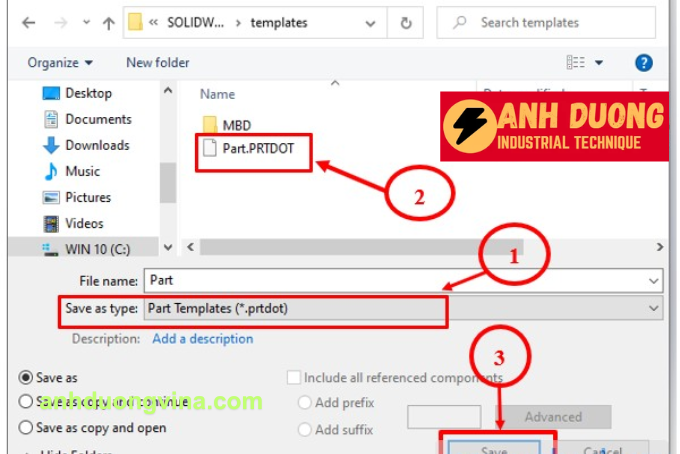

2. Trong cửa sổ Save As, chọn loại file là Part Template (.prtdot).
3. Lưu đè lên file Template mặc định của phần mềm:
   • Đường dẫn mặc định thường nằm trong thư mục cài đặt SOLIDWORKS, ví dụ:
     C:\ProgramData\SOLIDWORKS\SOLIDWORKS <version>\templates
   • Chọn file mặc định Part.PRTDOT và lưu đè.

3. Lưu Ý Quan Trọng

• Cách 1 và 2: Thay đổi hệ đơn vị tạm thời và chỉ áp dụng cho file đang thao tác. Các file khác vẫn sử dụng hệ đơn vị mặc định.

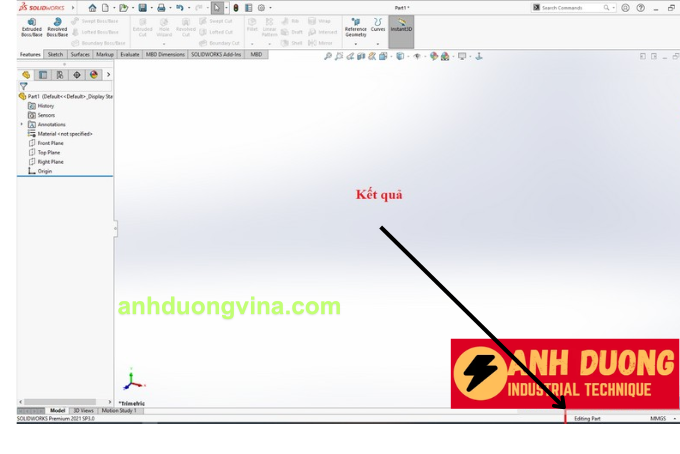

• Cách 3: Thay đổi vĩnh viễn hệ đơn vị mặc định, áp dụng cho tất cả các file mới được tạo từ Template.

4. Kết Luận

Việc thay đổi hệ đơn vị trong SOLIDWORKS là một thao tác đơn giản nhưng rất quan trọng để đảm bảo tính chính xác trong thiết kế. Hãy sử dụng cách thay đổi phù hợp với nhu cầu của bạn: thay đổi tạm thời cho file hiện tại hoặc thay đổi vĩnh viễn thông qua Template. Bằng cách thực hiện đúng quy trình, bạn sẽ tiết kiệm thời gian và tránh được các sai sót trong thiết kế.
