Tạo Nhanh Block Attribute Trong AutoCAD

I.Tạo Nhanh Block Attribute Trong AutoCAD

Bài viết này sẽ hướng dẫn bạn cách tạo nhanh Block Attribute trong AutoCAD bằng các phím tắt và lệnh ATT để tối ưu hóa quy trình làm việc.

1. Tầm Quan Trọng Của Block Attribute

Block Attribute cho phép bạn quản lý thông tin như tag thép, khung tên, và trục định vị một cách hiệu quả. Việc tạo Block Attribute giúp bạn dễ dàng chỉnh sửa thông tin liên quan đến các đối tượng này mà không cần phải tạo lại từ đầu.

2. Hướng Dẫn Chi Tiết Để Tạo Block Attribute

Bước 1: Tạo Attribute

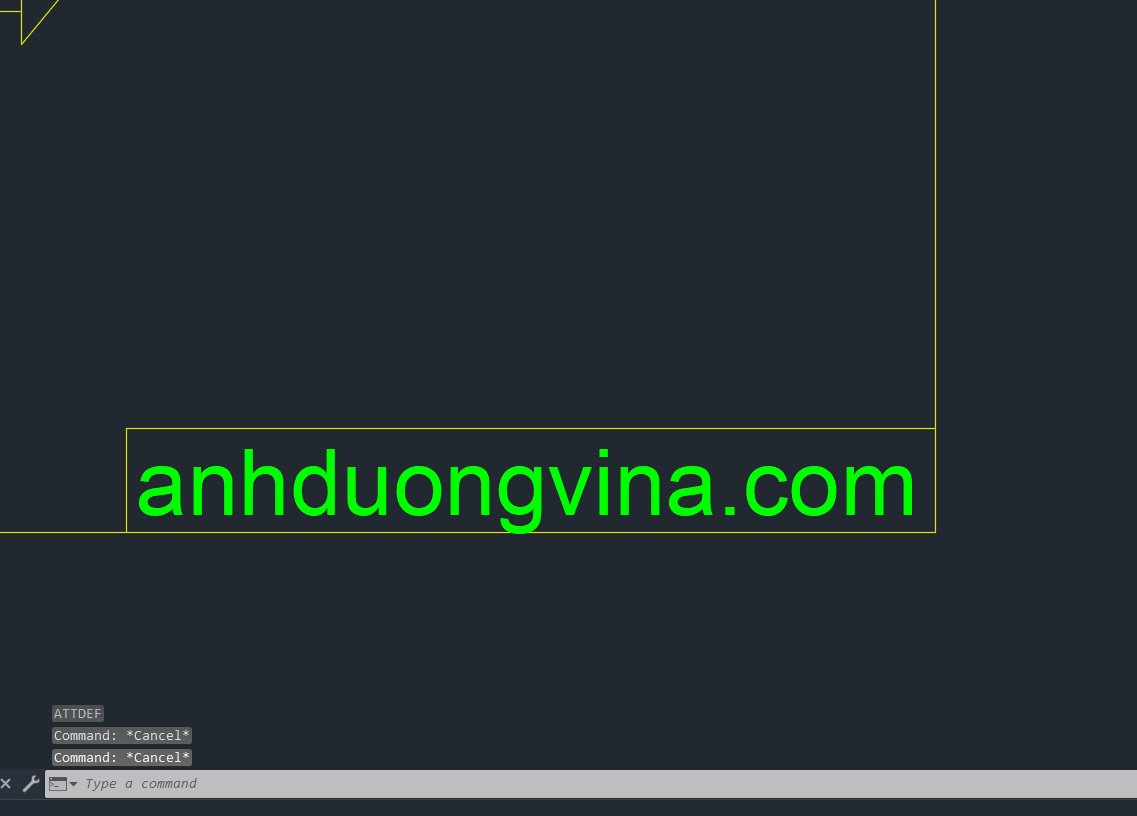

• Nhập lệnh ATT (hoặc ATTDEF) vào thanh lệnh. Khi hộp thoại hiện ra, bạn sẽ nhập các thông số cho text attribute mà bạn muốn tạo. Chọn vị trí chèn cho attribute vào các đối tượng như khung tên hay tag thép.

Bước 2: Chọn Đối Tượng Cần Tạo Block

• Quét chọn đối tượng (như khung tên, tag thép, hoặc trục) mà bạn đã gán các text attribute. Nhấn tổ hợp phím Ctrl + X để cắt đối tượng.

Bước 3: Dán và Tạo Block

• Sử dụng tổ hợp phím Ctrl + Shift + V để dán đối tượng đã cắt. Sau đó, chọn điểm chèn để hoàn thành việc tạo Block. Bạn đã tạo thành công Block Attribute!

3. Lưu Ý Quan Trọng

• Kiểm Tra Block Mới Tạo: Sau khi tạo block, hãy kiểm tra lại các thuộc tính để đảm bảo rằng mọi thông tin đều chính xác và dễ quản lý.
• Sử Dụng Clip Hướng Dẫn: Nếu bạn cần hướng dẫn trực quan hơn, hãy xem clip minh họa đi kèm để hiểu rõ hơn về các thao tác.

II. Kết Luận

Với các bước hướng dẫn trên, bạn có thể tạo nhanh Block Attribute trong AutoCAD chỉ với một vài phím tắt. Điều này không chỉ tiết kiệm thời gian mà còn nâng cao hiệu quả làm việc của bạn.
