Tạo Một Chi Tiết Hình Chiếu Trong SOLIDWORKS

SOLIDWORKS không chỉ là một phần mềm mạnh mẽ để mô hình hóa 3D mà còn là một công cụ tuyệt vời cho việc tạo bản vẽ 2D chi tiết. Một trong những tính năng hữu ích nhất của SOLIDWORKS là khả năng tạo các bản vẽ chi tiết của các bộ phận và lắp ráp hiện có. Công cụ Detailed View (Chi tiết Hình Chiếu) trong các bản vẽ này cho phép bạn phóng to một khu vực cụ thể của mô hình và cung cấp nhiều chi tiết hơn về các đặc điểm và kích thước của khu vực đó. Trong bài viết này, chúng ta sẽ cùng tìm hiểu cách tạo một chi tiết hình chiếu trong SOLIDWORKS một cách chi tiết và dễ hiểu.

Bước 1: Tạo Một Góc Nhìn Mô Hình

Để chèn một chi tiết hình chiếu, trước tiên bạn cần tạo một góc nhìn chuẩn. Thao tác này có thể thực hiện bằng cách:

1. Chuyển đến tab “Drawing” (Bản vẽ) trên thanh công cụ.
2. Chọn “Model View” (Góc nhìn Mô hình) từ menu.
3. Chọn loại góc nhìn bạn muốn chèn, chẳng hạn như góc nhìn phía trước, phía trên hoặc góc nhìn isometric.
4. Xác định hướng của góc nhìn theo ý muốn.

Bước 2: Tạo Chi Tiết Hình Chiếu Trong SOLIDWORKS

Khi bạn đã có góc nhìn mô hình chuẩn, bạn có thể tiến hành tạo chi tiết hình chiếu bằng các bước sau:

1. Chuyển đến tab “Drawing” (Bản vẽ) trên thanh công cụ.
2. Chọn “Detail View” (Chi tiết Hình Chiếu) từ menu.
3. Chọn khu vực của mô hình mà bạn muốn phóng to. Bạn có thể làm điều này bằng cách:
   • Nhấp và kéo một vòng tròn xung quanh khu vực muốn phóng to.
   • Sử dụng tùy chọn Circular (Hình tròn) hoặc Profile (Hồ sơ) để tạo hình dạng phức tạp hơn, giống như kính lúp, nhằm làm nổi bật khu vực bạn chọn.

Bước 3: Tùy Chỉnh Chi Tiết Hình Chiếu

Sau khi tạo chi tiết hình chiếu, bạn có thể tùy chỉnh nó để phù hợp với nhu cầu thiết kế của mình:

1. Điều chỉnh kích thước và hình dạng của chi tiết hình chiếu bằng cách nhấp và kéo các điểm điều khiển trên đường viền của chi tiết.
2. Thêm kích thước, ghi chú và các chú thích khác vào chi tiết hình chiếu bằng cách sử dụng các công cụ trong tab Annotations (Chú thích).

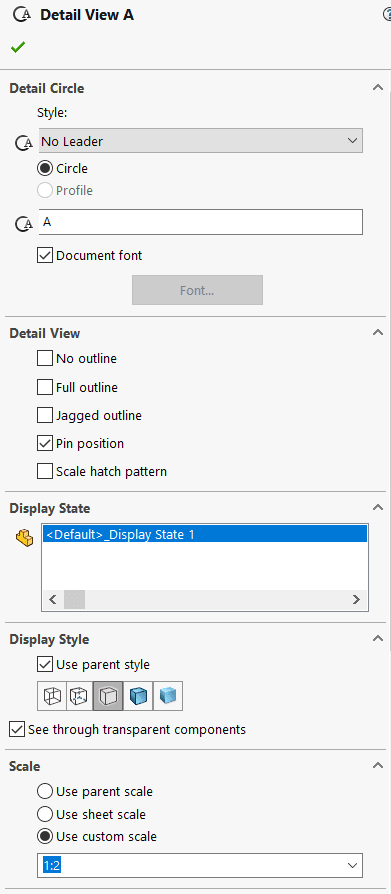

3. Sử dụng Property Manager của chi tiết hình chiếu để:
   • Đặt tên cho chi tiết.
   • Điều chỉnh tỷ lệ phóng đại.
   • Thay đổi trạng thái hiển thị.

Ứng Dụng của Chi Tiết Hình Chiếu

Tạo chi tiết hình chiếu trong SOLIDWORKS giúp bạn:

• Cung cấp thông tin chi tiết hơn về các khu vực quan trọng của mô hình, giúp người đọc bản vẽ hiểu rõ hơn về thiết kế.
• Truyền đạt ý tưởng thiết kế một cách rõ ràng và chính xác, đặc biệt là khi cần nhấn mạnh các chi tiết nhỏ hoặc phức tạp.
• Tối ưu hóa quy trình thiết kế và sản xuất bằng cách cung cấp các bản vẽ chi tiết, giúp giảm thiểu sai sót và cải thiện hiệu quả làm việc.

Kết Luận

Việc tạo chi tiết hình chiếu trong SOLIDWORKS là một quá trình đơn giản nhưng rất hữu ích để cung cấp thêm thông tin và chi tiết về các khu vực cụ thể của mô hình. Bằng cách làm theo các bước hướng dẫn trên, bạn có thể tạo ra các chi tiết hình chiếu phù hợp với nhu cầu thiết kế của mình, từ đó giúp truyền đạt ý tưởng một cách hiệu quả hơn.

Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về cách tạo chi tiết hình chiếu trong SOLIDWORKS. Nếu bạn có bất kỳ câu hỏi nào hoặc cần hỗ trợ thêm, đừng ngần ngại tham gia các cộng đồng thiết kế hoặc liên hệ với chúng tôi để được tư vấn chi tiết hơn.
