Tạo Curve bằng Equation Driven Curve trong SolidWorks

 Tạo Curve bằng Equation Driven Curve trong SolidWorks


Trong quá trình thiết kế 3D, việc tạo các đường cong phức tạp là một phần quan trọng để đạt được độ chính xác và thẩm mỹ cho sản phẩm. SolidWorks cung cấp nhiều phương pháp để tạo Curve, trong đó Equation Driven Curve là một công cụ mạnh mẽ giúp bạn mô hình hóa các đường cong dựa trên các phương trình toán học. Dưới đây là hướng dẫn chi tiết cách sử dụng phương pháp Equation Driven Curve để tạo Curve trong SolidWorks.


1. Bước 1: Tạo Part mới

  • Mở SolidWorks và tạo một file Part mới bằng cách vào File > New > Part rồi nhấn OK.

2. Bước 2: Chọn lệnh Equation Driven Curve

  • Vào Tools > Sketch Entities > Equation Driven Curve để khởi động công cụ tạo Curve dựa trên phương trình.

3. Bước 3: Chọn mặt phẳng để tạo Curve

  • Chọn một mặt phẳng vẽ, ví dụ như mặt Front, để bắt đầu tạo Curve.

4. Bước 4: Thiết lập phương trình

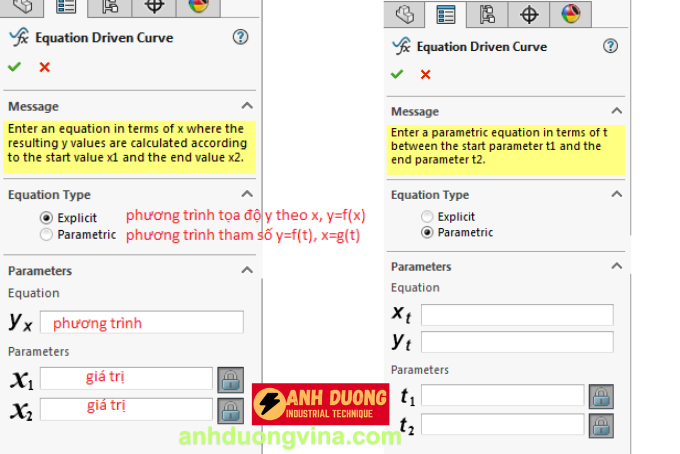

  • Equation Driven Curve hỗ trợ hai dạng phương trình chính: ExplicitParametric. Trong hướng dẫn này, chúng ta sẽ tập trung vào phương trình Explicit.

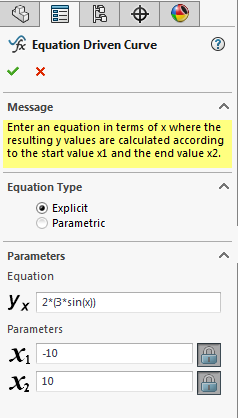

  • Thiết lập phương trình theo dạng Explicit, ví dụ như phương trình hàm Sin:

5. Bước 5: Áp dụng và tạo Curve

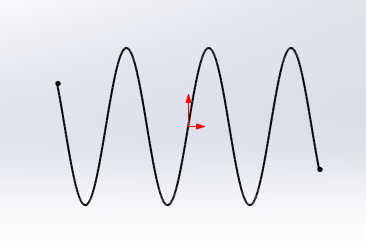

  • Nhấn OK để SolidWorks tạo Curve dựa trên phương trình đã nhập. Bạn sẽ thấy một đường cong hình Sin xuất hiện trên mặt phẳng đã chọn.
  • Bạn có thể thay đổi phương trình để tạo các dạng đường cong khác nhau theo ý muốn.

6. Kết luận

Equation Driven Curve là một công cụ hữu ích trong SolidWorks, cho phép bạn tạo ra các đường cong phức tạp dựa trên các phương trình toán học. Bằng cách làm theo các bước hướng dẫn trên, bạn có thể dễ dàng thiết lập và tạo các Curve tùy chỉnh, nâng cao hiệu quả và tính chính xác trong quá trình thiết kế 3D.

anhduongvina.com luôn giúp bạn nắm vững các kỹ năng cần thiết trong SolidWorks. Hãy theo dõi anhduongvina.com để cập nhật thêm nhiều bài viết bổ ích khác.

Chúc các bạn thành công!

Theo dõi thêm phần 2 : Tạo Curve bằng Equation Driven Curve trong SolidWorks Phần 2
