Tạo Biến Tự Động Cập Nhật Theo Biến ATT Trong AutoCAD

I. Tạo Biến Tự Động Cập Nhật Theo Biến ATT Trong AutoCAD

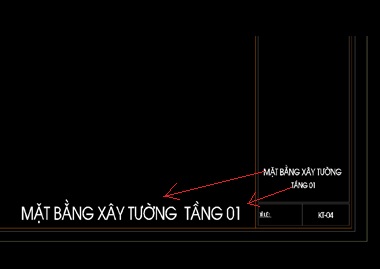

Bài viết này sẽ hướng dẫn bạn cách tạo một biến tự động cập nhật theo một biến ATT có sẵn trong AutoCAD, giúp bạn tối ưu hóa quy trình thiết kế và quản lý thông tin trong bản vẽ.

Bước 1: Chọn ATT Cần Cập Nhật

1. Nhấp vào block chứa ATT.

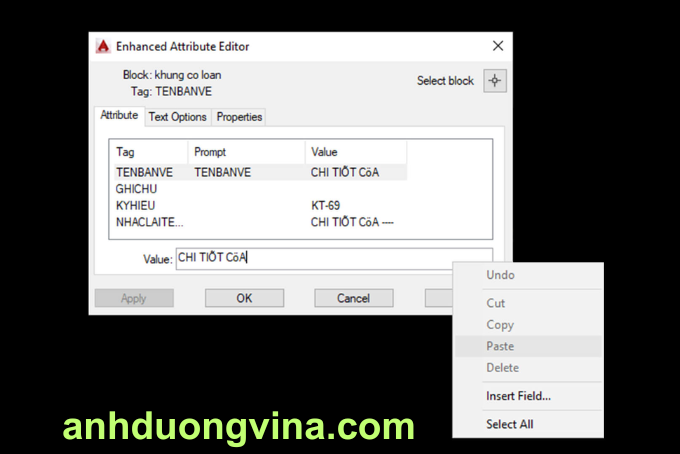

2. Chọn ATT mà bạn muốn tự động cập nhật. Tại ô Value, nhấp chuột phải và chọn Insert Field….

Bước 2: Chọn Thông Số Tự Động

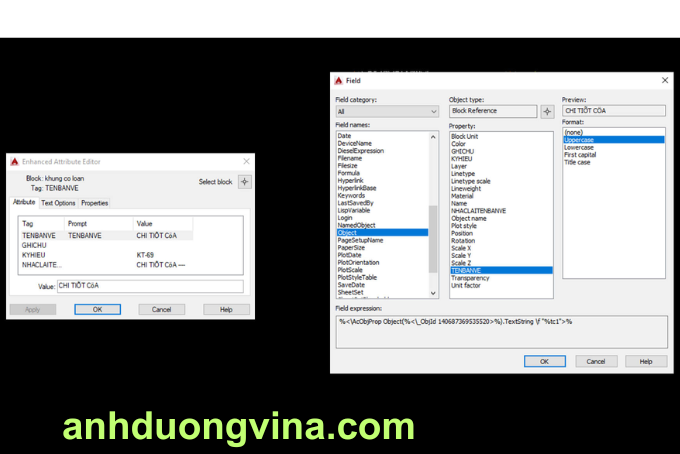

1. Chọn Object.
2. Tìm đối tượng ATT cần cập nhật trong ô Object type. Bạn có thể nhấn dấu + để mở danh sách và chọn nhanh.
3. Xem trước cách hiển thị trong ô Preview.

Bước 3: Cập Nhật Nhiều ATT

• Bạn có thể lặp lại các bước này để cập nhật nhiều ATT khác nhau cho một ATT cần cập nhật tự động.

Cập Nhật Thông Số

• Sau khi thực hiện xong, gõ lệnh RE (Regen) để cập nhật thông số mới trong bản vẽ.

Tắt Nền Trắng Của Field

• Để tắt nền trắng của Field, nhập lệnh FIELDDISPLAY và đặt giá trị là 0.

II. Lợi Ích Của Việc Tạo Biến Tự Động

• Tiết Kiệm Thời Gian: Không cần nhập lại thông tin nhiều lần.
• Giảm Thiểu Lỗi: Giúp đảm bảo thông tin luôn được cập nhật chính xác.

III. Kết Luận

Việc tạo biến tự động cập nhật theo biến ATT trong AutoCAD sẽ giúp bạn nâng cao hiệu quả công việc và quản lý thông tin một cách tốt hơn.
