Tái Cấu Trúc Assembly Trên Creo Parametric

Trong quá trình thiết kế và gia công CNC, việc quản lý các cụm chi tiết trong các dự án lớn là rất quan trọng. Tái cấu trúc Assembly trên Creo Parametric giúp bạn quản lý các sub-assembly một cách dễ dàng, đồng thời làm giảm kích thước file lắp ráp, nâng cao hiệu suất làm việc.

1. Tại Sao Cần Tái Cấu Trúc Assembly Trên Creo Parametric?

Việc tái cấu trúc Assembly mang lại các lợi ích sau:

• Khối lượng file lắp ráp nhẹ hơn: Giảm kích thước file giúp tăng tốc độ mở và xử lý file.
• Quản lý các Sub Assembly dễ dàng: Giúp tổ chức và kiểm soát các thành phần trong dự án lớn một cách hiệu quả.

2. Các Bước Thực Hiện Tái Cấu Trúc Assembly

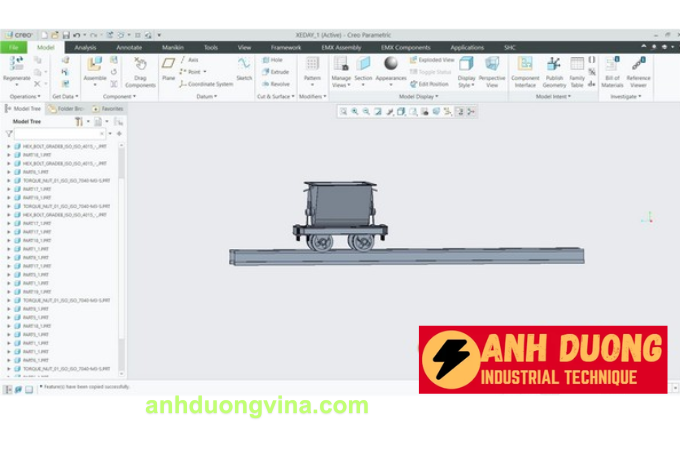

Bước 1: Mở File Assembly

• Mở Creo Parametric.
• Mở một file Assembly bất kỳ cần tái cấu trúc các chi tiết.

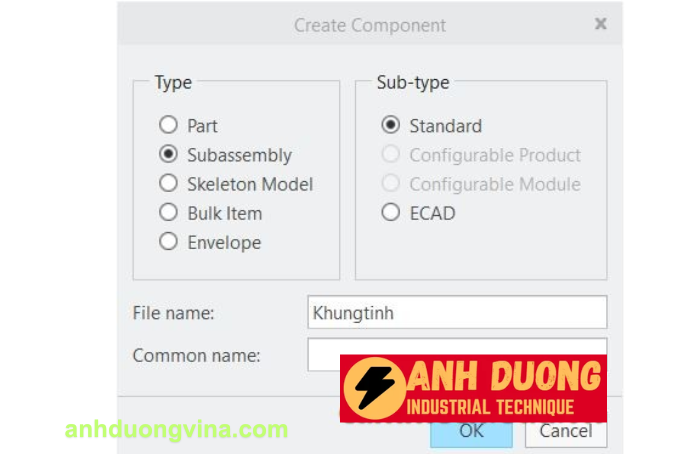

Bước 2: Tạo Subassembly

• Trên thanh công cụ, chọn Create > Subassembly.

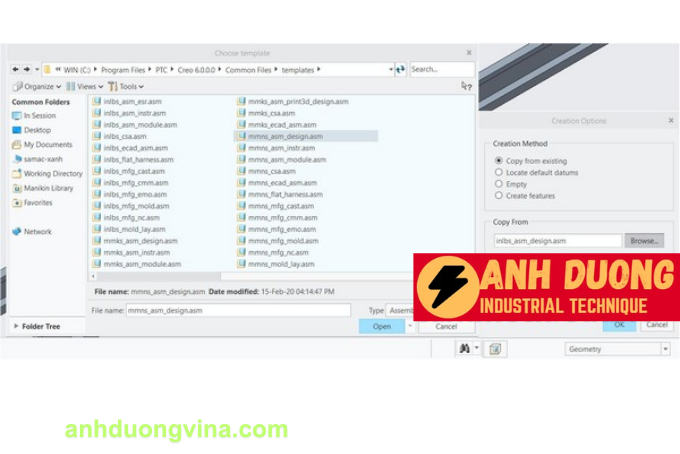

• Đặt tên cho Subassembly và chọn hệ đơn vị phù hợp.

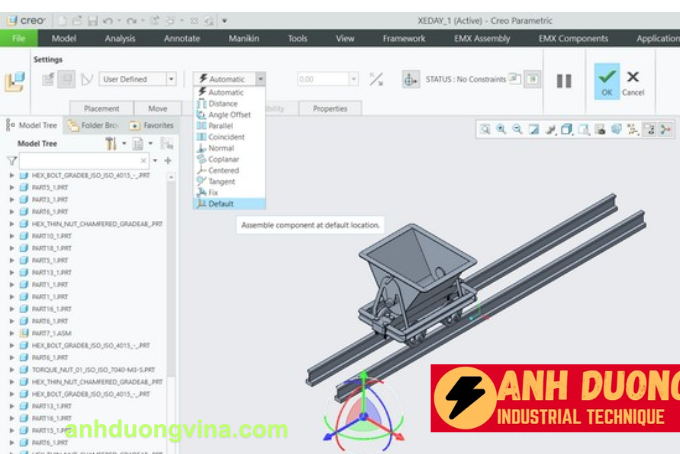

Bước 3: Chọn Kiểu Lắp Ráp Mặc Định

• Chọn Default làm kiểu lắp ráp mặc định.
• Nhấn OK để xác nhận.

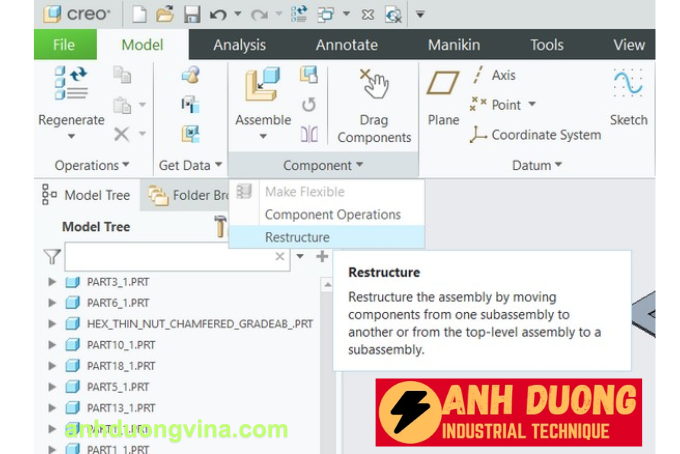

Bước 4: Restructure Các Chi Tiết

• Chọn Restructure từ thanh công cụ.
• Chọn những chi tiết cần bỏ riêng vào Subassembly mới.

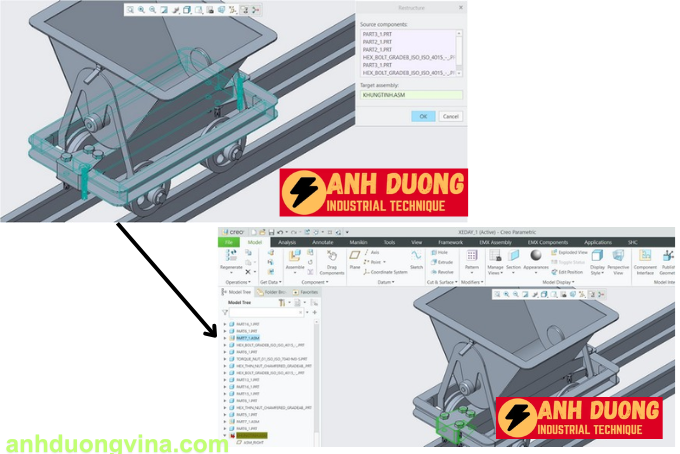

Bước 5: Kéo Thả Chi Tiết Vào Subassembly

• Kéo thả các chi tiết cần thiết vào Subassembly (ví dụ: KHUNGTINH.ASM).
• Làm tương tự với các Subassembly khác (ví dụ: thungxe.asm).

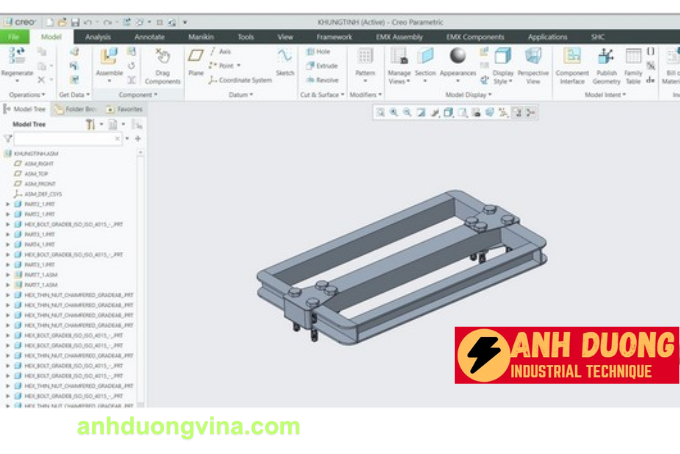

3. Kết Quả Sau Khi Tái Cấu Trúc Assembly

Sau khi hoàn thành các bước trên, bạn sẽ có:

• Hai đối tượng Assembly con (Subassemblies) chứa các chi tiết được tổ chức hợp lý.
• File lắp ráp chính nhẹ hơn, dễ quản lý và thao tác hơn.

4. Kết Luận

Tái cấu trúc Assembly trên Creo Parametric là một bước quan trọng giúp quản lý các dự án lớn hiệu quả hơn. Bằng cách tổ chức các chi tiết thành các Subassembly, bạn không chỉ giảm kích thước file lắp ráp mà còn nâng cao khả năng quản lý và kiểm soát quy trình thiết kế. Hãy áp dụng các bước hướng dẫn trên để tối ưu hóa quy trình làm việc của bạn trên Creo Parametric.
