Sử Dụng Sketch Profile của Sweep Boss/Base trong SOLIDWORKS

Lệnh Sweep Boss/Base trong SOLIDWORKS là một công cụ mạnh mẽ giúp tạo các hình dạng 3D phức tạp bằng cách kéo một biên dạng 2D dọc theo một đường dẫn trong không gian 3D. Một trong những tính năng hữu ích nhất của lệnh này là khả năng sử dụng Sketch Profile — cho phép bạn tạo ra các mô hình với hình dạng tùy chỉnh từ các biên dạng được vẽ sẵn, mang lại sự linh hoạt trong thiết kế.

Khi sử dụng Sketch Profile trong Sweep Boss/Base, bạn có thể tạo ra những hình dạng phức tạp hơn, chẳng hạn như các thanh ray cong, rãnh hoặc bất kỳ chi tiết nào có thể tạo ra thông qua biên dạng 2D và kéo chúng theo một đường dẫn đã vẽ trước. Điều này giúp bạn dễ dàng tạo ra các mô hình không đồng đều hoặc có các góc cong, tạo ra những sản phẩm có độ chính xác cao.

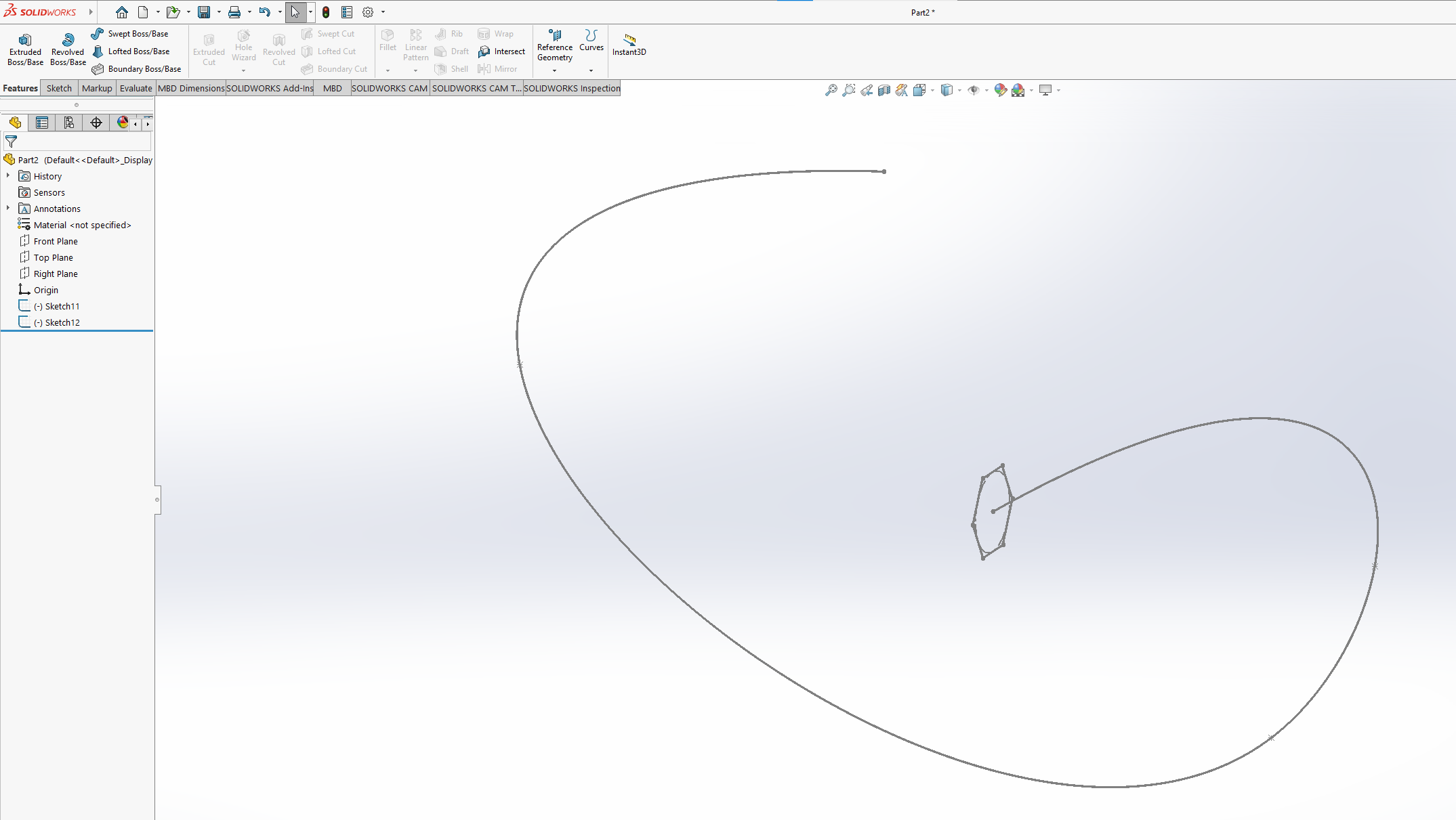

Bước 1: Chuẩn Bị Sketch Đường Dẫn và Biên Dạng

Trước khi bắt đầu sử dụng Sketch Profile, bạn cần chuẩn bị hai yếu tố cơ bản:

1. Sketch Đường Dẫn (Path): Đây là đường mà biên dạng của bạn sẽ được kéo theo. Đường dẫn có thể là đường thẳng, đường cong, hoặc bất kỳ đường nào bạn muốn biên dạng di chuyển theo. Đảm bảo rằng đường dẫn này được vẽ trên một mặt phẳng xác định.
2. Sketch Biên Dạng (Profile): Đây là biên dạng mà bạn muốn tạo ra. Biên dạng này có thể là bất kỳ hình dạng nào bạn chọn, chẳng hạn như hình chữ nhật, hình tròn, hoặc các hình dạng tùy chỉnh phức tạp hơn. Biên dạng này phải được vẽ trên một mặt phẳng khác với đường dẫn để có thể sử dụng được trong lệnh Sweep Boss/Base.

Lưu ý: Biên dạng phải vuông góc với mặt phẳng chứa đường dẫn để đảm bảo tính chính xác khi tạo mô hình 3D.

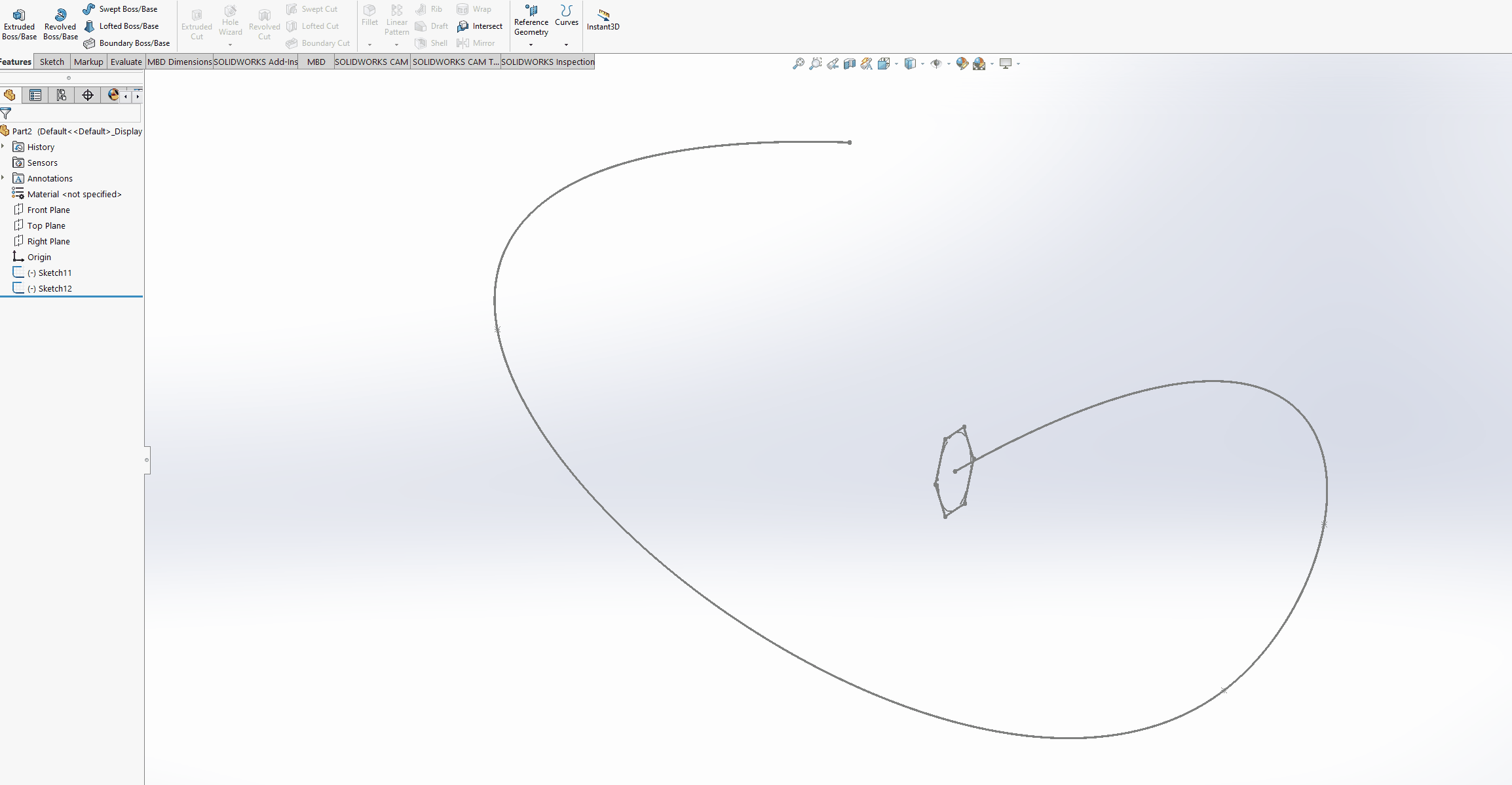

Bước 2: Kích Hoạt Lệnh Sweep Boss/Base và Chọn Sketch Profile

1. Chọn lệnh Sweep Boss/Base: Để bắt đầu, chọn lệnh Sweep Boss/Base trong thẻ Features trong Command Manager. Hộp thoại Sweep sẽ xuất hiện trong FeatureManager Design Tree.
2. Chọn Sketch Profile: Trong hộp thoại Sweep, chọn Sketch Profile. Khi bạn chọn tùy chọn này, bạn sẽ được yêu cầu xác định biên dạng và đường dẫn mà bạn muốn sử dụng.
   • Chọn Biên Dạng: Chọn Sketch biên dạng mà bạn đã vẽ. Đây có thể là bất kỳ hình dạng 2D nào bạn muốn áp dụng lên đường dẫn.
   • Chọn Đường Dẫn: Chọn Sketch đường dẫn mà bạn đã vẽ trước đó. Đây sẽ là đường mà biên dạng của bạn sẽ được kéo theo trong không gian 3D.
3. Các Tùy Chọn Dựng Hình Khác: Nếu bạn muốn tạo ra các hình dạng rỗng (ống rỗng), bạn có thể chọn Thin Feature trong hộp thoại để tạo ra một ống có bề dày thành mà bạn chỉ định.

Bước 3: Thiết Lập Các Tham Số và Xác Nhận Kết Quả

Sau khi bạn đã xác định Sketch Profile và Sketch Path, bạn sẽ cần thiết lập các tham số cho lệnh Sweep Boss/Base:

1. Lựa Chọn Hướng Tạo Chi Tiết: SOLIDWORKS sẽ tự động kéo biên dạng theo đường dẫn mà bạn đã chọn. Bạn có thể điều chỉnh hướng tạo chi tiết nếu cần thiết.
2. Xác Định Các Tham Số Khác: Bạn có thể thay đổi các tham số như độ dày của hình dạng (Thin Feature) hoặc góc nghiêng của biên dạng nếu có yêu cầu thiết kế đặc biệt.
3. Hoàn Tất Thiết Lập: Sau khi hoàn tất các thiết lập, nhấn vào tick xanh trong hộp thoại hoặc chọn Window Graphic để hoàn tất lệnh.

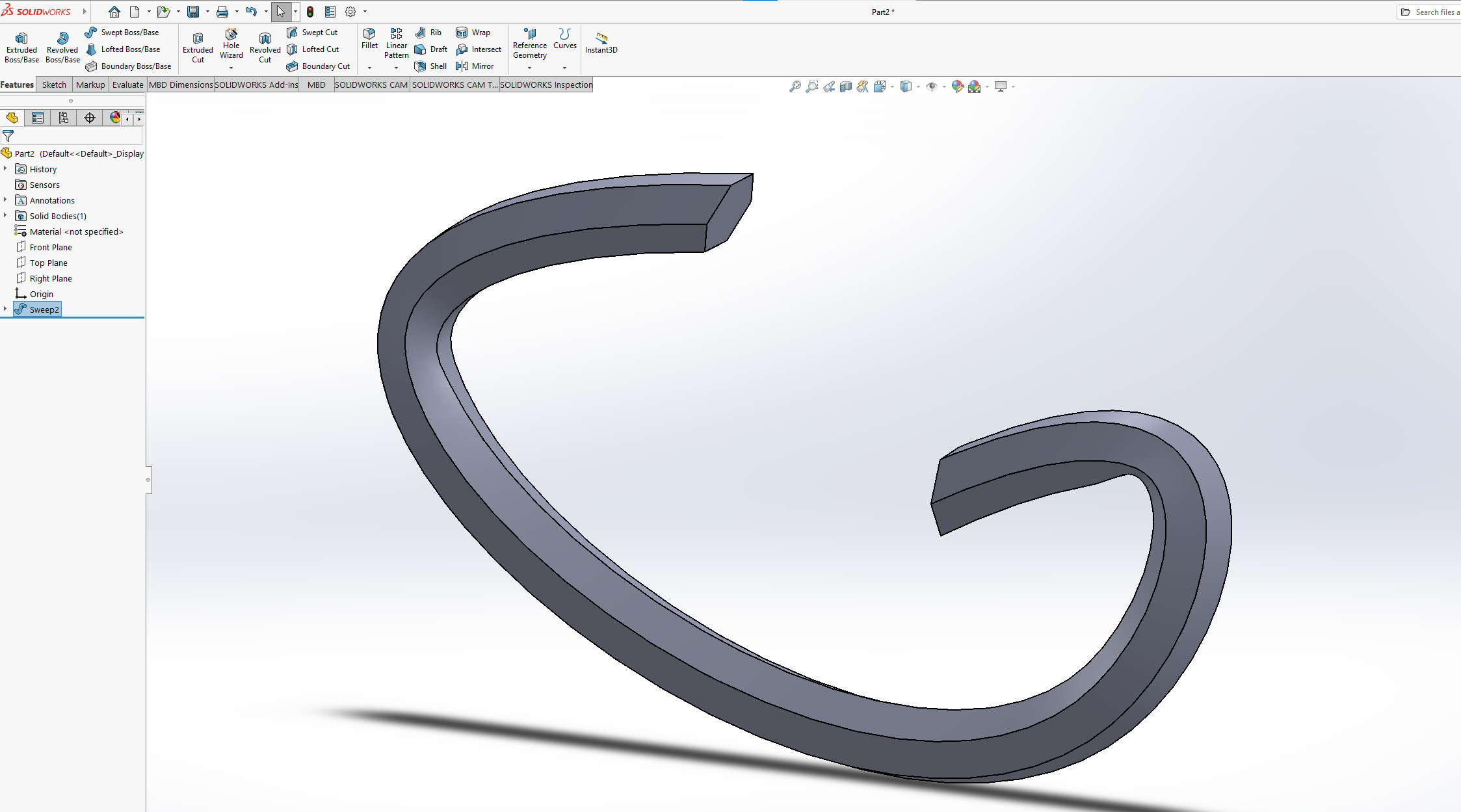

Kết Quả Từ Sketch Profile

Kết quả từ việc sử dụng Sketch Profile trong Sweep Boss/Base là một mô hình 3D được tạo ra dọc theo đường dẫn với biên dạng bạn đã chọn. Biên dạng sẽ duy trì hình dạng của nó trong suốt chiều dài của đường dẫn. Tùy thuộc vào lựa chọn của bạn, mô hình có thể là một ống rỗng, một khối đặc, hoặc một hình dạng phức tạp có độ dày đồng đều hoặc khác nhau.

Lợi ích của Sketch Profile:

• Tạo Hình Dạng Tùy Chỉnh: Bạn có thể sử dụng bất kỳ biên dạng 2D nào để tạo ra các hình dạng 3D tùy chỉnh, mang lại sự linh hoạt cao trong thiết kế.
• Dễ Dàng Kết Hợp Các Đường Cong và Biên Dạng: Lệnh Sketch Profile cho phép bạn tạo ra các mô hình có thể thay đổi độ cong và các yếu tố hình học phức tạp.
• Tiết Kiệm Thời Gian: Việc sử dụng Sketch Profile giúp bạn nhanh chóng tạo ra các mô hình 3D mà không cần phải vẽ từng phần riêng biệt, tiết kiệm thời gian và công sức.

Kết Luận

Lệnh Sweep Boss/Base với Sketch Profile là công cụ tuyệt vời cho những ai cần tạo ra các chi tiết 3D phức tạp từ các biên dạng 2D. Bằng cách sử dụng biên dạng và đường dẫn đã vẽ trước, bạn có thể dễ dàng tạo ra các hình dạng đa dạng, từ những chi tiết đơn giản đến phức tạp. Lệnh này không chỉ giúp bạn tiết kiệm thời gian thiết kế mà còn mở ra khả năng sáng tạo vô hạn trong các sản phẩm và chi tiết 3D.
