Sử Dụng Selected Contours trong SOLIDWORKS

Selected Contours trong SOLIDWORKS là một công cụ mạnh mẽ giúp bạn chọn từng phần của một sketch (bản phác thảo) để tạo ra các tính năng (features) riêng lẻ. Tính năng này cho phép sử dụng các đoạn riêng lẻ hoặc vùng giới hạn cụ thể trong một sketch để tạo feature, từ đó tái sử dụng sketch nhiều lần cho các mục đích khác nhau.

1. Lợi Ích của Selected Contours

• Tái sử dụng sketch: Một sketch có thể được sử dụng để tạo ra nhiều tính năng khác nhau, giúp tiết kiệm thời gian khi thiết kế.
• Chọn phần cụ thể: Cho phép chọn các vùng (region) hoặc đường viền (contour) riêng lẻ thay vì toàn bộ sketch.
• Tối ưu hóa quá trình thiết kế: Giảm việc phải vẽ lại sketch cho từng feature, giúp quy trình thiết kế nhanh chóng hơn.

2. Hoạt Động của Selected Contours

Khi nào nên sử dụng Selected Contours?

• Tạo các tính năng đùn (extruded boss/cut): Trong quá trình tạo các tính năng đùn, bạn sẽ thấy tùy chọn Selected Contours trong Property Manager.
• Chọn các đường viền hoặc vùng: Công cụ này tự động được kích hoạt khi sketch không chứa một vùng mở liên tục.

Cách sử dụng:

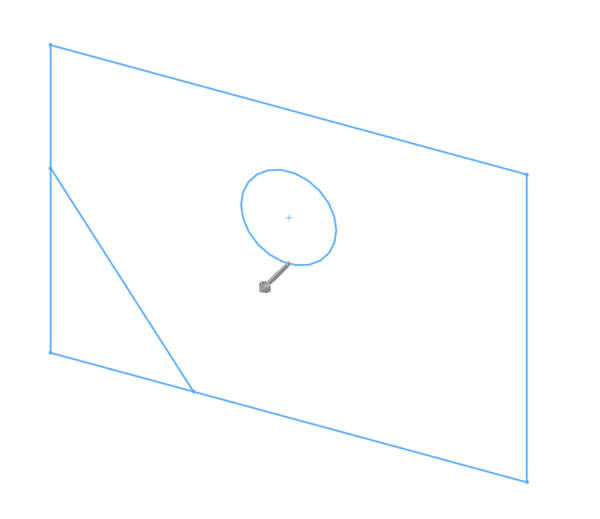

1. Vẽ một sketch với nhiều đường viền (contour) hoặc vùng giao cắt.
2. Kích hoạt lệnh đùn (Extruded Boss hoặc Extruded Cut).

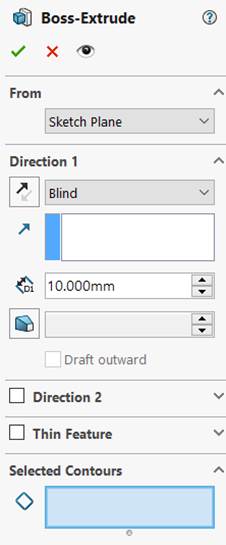

3. Trong Property Manager, ô Selected Contours sẽ tự động được chọn nếu sketch chứa nhiều vùng.
4. Nhấp vào từng vùng hoặc đường viền cụ thể để chọn khu vực cần sử dụng (Hình minh họa bên dưới).

3. Minh Họa Cách Sử Dụng Selected Contours

Ví dụ 1:

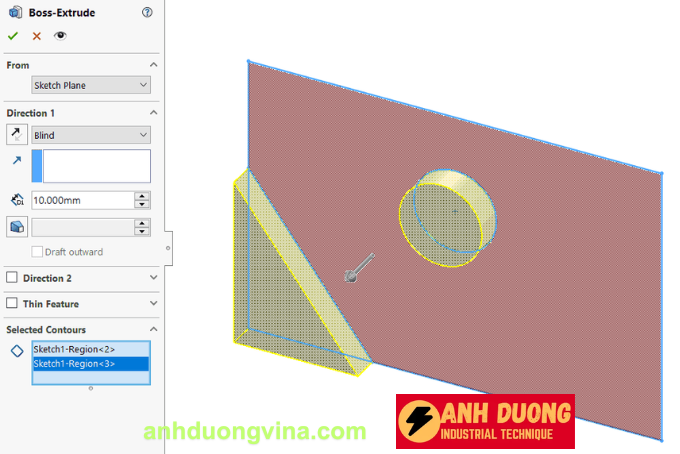

• Một sketch chứa nhiều vùng giao nhau. Khi kích hoạt lệnh Extruded Boss, ô Selected Contours cho phép bạn chọn các vùng riêng lẻ để đùn (Hình minh họa 1).

Ví dụ 2:

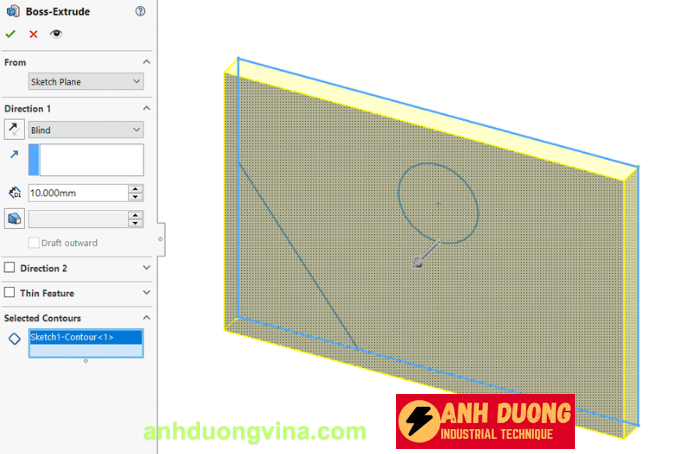

• Bạn muốn đùn một khu vực cụ thể, chẳng hạn như một hình vuông lớn trong sketch, mà không sử dụng toàn bộ sketch. Chỉ cần nhấp chọn vùng hoặc đường viền cần thiết trong ô Selected Contours (Hình minh họa 2).

4. Biểu Tượng Sketch Được Sử Dụng Với Selected Contours

Khi một sketch được sử dụng với tính năng Selected Contours, biểu tượng mới sẽ xuất hiện dưới danh mục Sketch trong cây thiết kế (Feature Manager). Biểu tượng này có hình bàn tay, cho thấy sketch đã được sử dụng để tạo ra nhiều tính năng khác nhau.

Ví dụ minh họa:

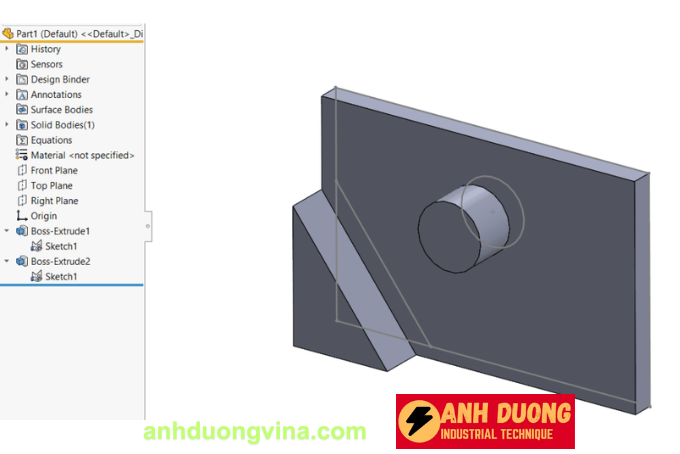

• Một chi tiết đơn giản được tạo từ hai tính năng (features) chia sẻ cùng một sketch. Biểu tượng bàn tay được thêm vào để thể hiện sketch đã được tái sử dụng (Hình minh họa 3).

5. Lợi Ích Thực Tế của Selected Contours

• Tăng hiệu suất làm việc: Giảm thời gian chỉnh sửa hoặc vẽ lại.
• Thiết kế phức tạp dễ dàng hơn: Với một sketch duy nhất, bạn có thể tạo nhiều tính năng khác nhau mà không cần phải vẽ lại.
• Quản lý thiết kế tốt hơn: Tính năng tái sử dụng sketch giúp quản lý mô hình dễ dàng hơn, đặc biệt trong các thiết kế lớn và phức tạp.

6. Kết Luận

Selected Contours là một công cụ linh hoạt và hiệu quả trong SOLIDWORKS, giúp tối ưu hóa quy trình thiết kế và tăng năng suất làm việc. Hãy tận dụng tính năng này để tạo ra các chi tiết chính xác và nhanh chóng hơn, đồng thời cải thiện khả năng tái sử dụng trong thiết kế của bạn.
