Sử dụng công cụ ARRAY để sao chép đối tượng trong AutoCAD

Công cụ ARRAY trong AutoCAD cho phép bạn sao chép và sắp xếp các đối tượng một cách nhanh chóng và hiệu quả. Với khả năng tạo nhiều bản sao của một đối tượng, công cụ này cực kỳ hữu ích trong thiết kế kiến trúc, cơ khí và các lĩnh vực khác. Dưới đây là hướng dẫn chi tiết về cách sử dụng công cụ này.

1. Giới thiệu về các loại ARRAY

• Rectangular Array: Tạo bản sao theo dạng lưới, cho phép bạn điều chỉnh số hàng và cột.

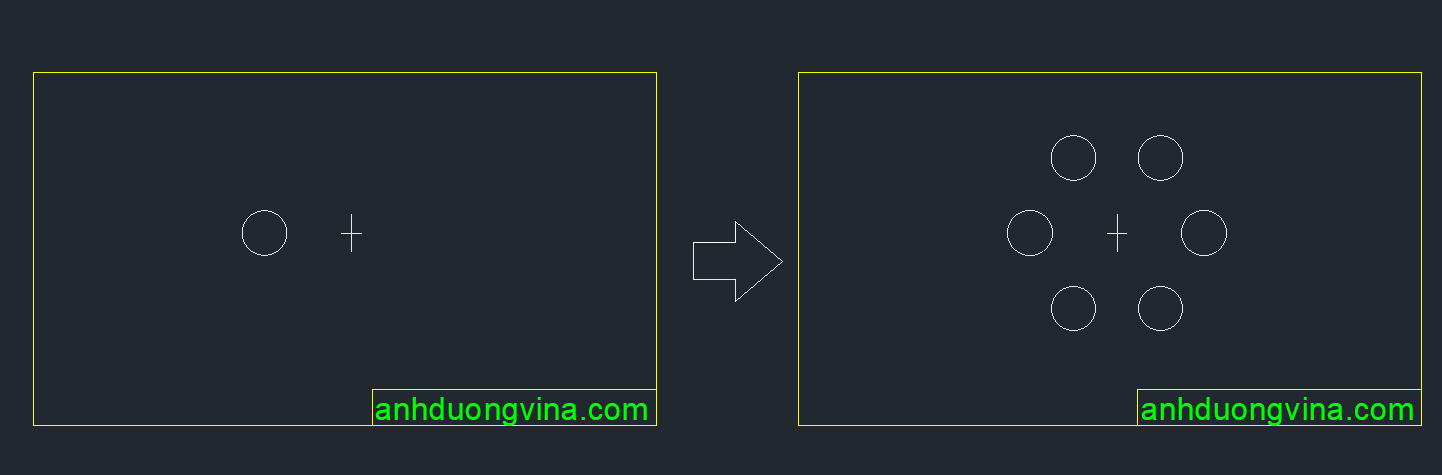

• Polar Array: Sao chép đối tượng xung quanh một điểm trung tâm theo hình tròn, lý tưởng cho các thiết kế hình tròn hoặc bất kỳ bố cục nào cần sự đối xứng.
• Path Array: Di chuyển các đối tượng dọc theo một đường dẫn đã xác định, giúp bạn tạo ra các mẫu phức tạp hơn mà không cần thao tác thủ công từng đối tượng.

2. Cách sử dụng công cụ ARRAY

Bước 1: Chọn đối tượng cần sao chép

• Mở bản vẽ và sử dụng chuột để chọn đối tượng mà bạn muốn sao chép. Đối tượng có thể là bất kỳ hình dạng nào như hình chữ nhật, đường thẳng, hoặc các block.

Bước 2: Nhập lệnh ARRAY

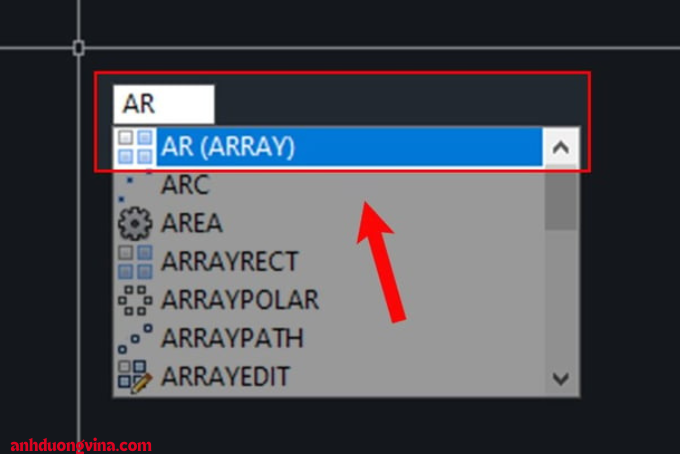

• Gõ ARRAY vào thanh lệnh hoặc tìm kiếm công cụ trong menu. Bạn có thể sử dụng phím tắt AR để mở nhanh.

Bước 3: Chọn kiểu ARRAY

• Hệ thống sẽ yêu cầu bạn chọn loại ARRAY. Bạn có thể chọn Rectangular, Polar, hoặc Path bằng cách sử dụng các tùy chọn xuất hiện trên màn hình.

Bước 4: Nhập thông tin cần thiết

• Đối với Rectangular Array, bạn sẽ nhập số lượng hàng và cột, cũng như khoảng cách giữa chúng.
• Đối với Polar Array, bạn sẽ chỉ định số lượng bản sao và góc phân bố xung quanh điểm trung tâm.
• Đối với Path Array, bạn cần chọn đường dẫn mà các đối tượng sẽ được sao chép theo.

Bước 5: Xác nhận và hoàn tất

• Sau khi đã điều chỉnh các thông số, nhấn Enter để hoàn tất quá trình. Bạn có thể di chuyển hoặc chỉnh sửa các đối tượng mới sao chép sau đó.

3. Lợi ích của việc sử dụng công cụ ARRAY

• Tiết kiệm thời gian: Thay vì vẽ lại nhiều lần, bạn có thể tạo ra các bản sao chỉ với vài cú nhấp chuột.
• Tăng tính nhất quán: Các bản sao sẽ tự động có kích thước và khoảng cách đồng nhất, giảm thiểu lỗi trong thiết kế.
• Dễ dàng điều chỉnh: Bạn có thể nhanh chóng thay đổi số lượng và khoảng cách giữa các bản sao mà không cần thực hiện lại từ đầu.

Kết luận

Công cụ ARRAY là một trong những tính năng mạnh mẽ nhất trong AutoCAD, giúp bạn tăng cường hiệu quả công việc và đảm bảo tính chính xác trong thiết kế. Hãy thử nghiệm với các kiểu ARRAY khác nhau để tìm ra phương pháp phù hợp nhất cho dự án của bạn!
