Sử Dụng Circular Profile Của Sweep Boss/Base trong SOLIDWORKS

Lệnh Sweep Boss/Base trong SOLIDWORKS là một công cụ mạnh mẽ giúp bạn tạo các hình dạng 3D phức tạp bằng cách kéo một biên dạng 2D theo một đường dẫn trong không gian 3D. Một trong những ứng dụng phổ biến của lệnh này là sử dụng Circular Profile để tạo các chi tiết hình tròn, chẳng hạn như ống, ray hoặc các bộ phận có hình dạng tròn dọc theo một đường dẫn.

Lệnh Sweep Boss/Base với Circular Profile cho phép bạn tạo các mô hình 3D trơn tru và chính xác, rất hữu ích trong nhiều ngành công nghiệp như chế tạo máy móc, sản xuất phụ kiện và thiết kế sản phẩm. Dưới đây là hướng dẫn chi tiết về cách sử dụng Circular Profile của lệnh Sweep Boss/Base trong SOLIDWORKS.

---

Bước 1: Chuẩn Bị Biên Dạng và Đường Dẫn

Để sử dụng lệnh Sweep Boss/Base với Circular Profile, trước tiên bạn cần chuẩn bị hai yếu tố cơ bản:

1. Biên dạng (Profile): Đây là biên dạng hình tròn mà bạn muốn tạo, có thể được vẽ trên một mặt phẳng bất kỳ. Biên dạng này có thể là một đường tròn đơn giản hoặc một hình tròn phức tạp, tùy vào yêu cầu thiết kế.
2. Đường dẫn (Path): Đây là đường mà biên dạng của bạn sẽ được kéo theo. Đường dẫn có thể là một đường thẳng, đường cong hoặc đường phức tạp khác.

Hãy chắc chắn rằng biên dạng Circular Profile của bạn là một hình tròn hoàn chỉnh (được tạo từ lệnh Circle trong Sketch).

---

Bước 2: Kích Hoạt Lệnh Sweep Boss/Base và Chọn Circular Profile

Sau khi đã tạo sẵn biên dạng và đường dẫn, hãy thực hiện các bước sau để sử dụng Circular Profile trong Sweep Boss/Base:

1. Chọn lệnh Sweep Boss/Base: Vào thẻ Features trong Command Manager và nhấn vào lệnh Sweep Boss/Base. Bạn cũng có thể tìm kiếm lệnh này bằng cách sử dụng thanh Search Command.
2. Chọn Circular Profile: Trong hộp thoại Sweep Boss/Base, chọn Circular Profile. Lệnh này sẽ tạo một biên dạng tròn dọc theo đường dẫn đã chọn.

---

Bước 3: Xác Định Đường Dẫn và Đường Kính

Sau khi chọn Circular Profile, bạn cần xác định các tham số để hoàn thành thiết lập:

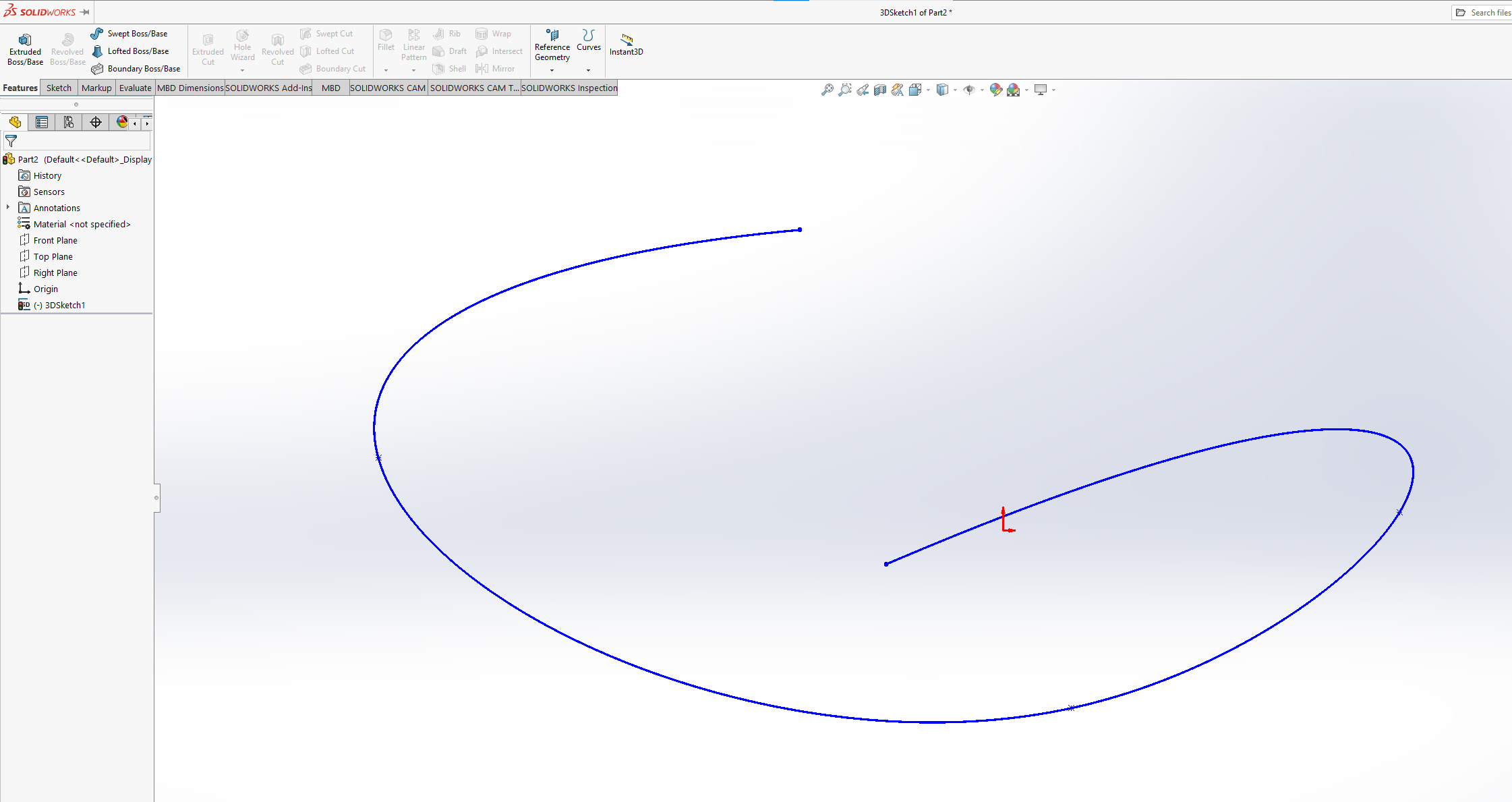

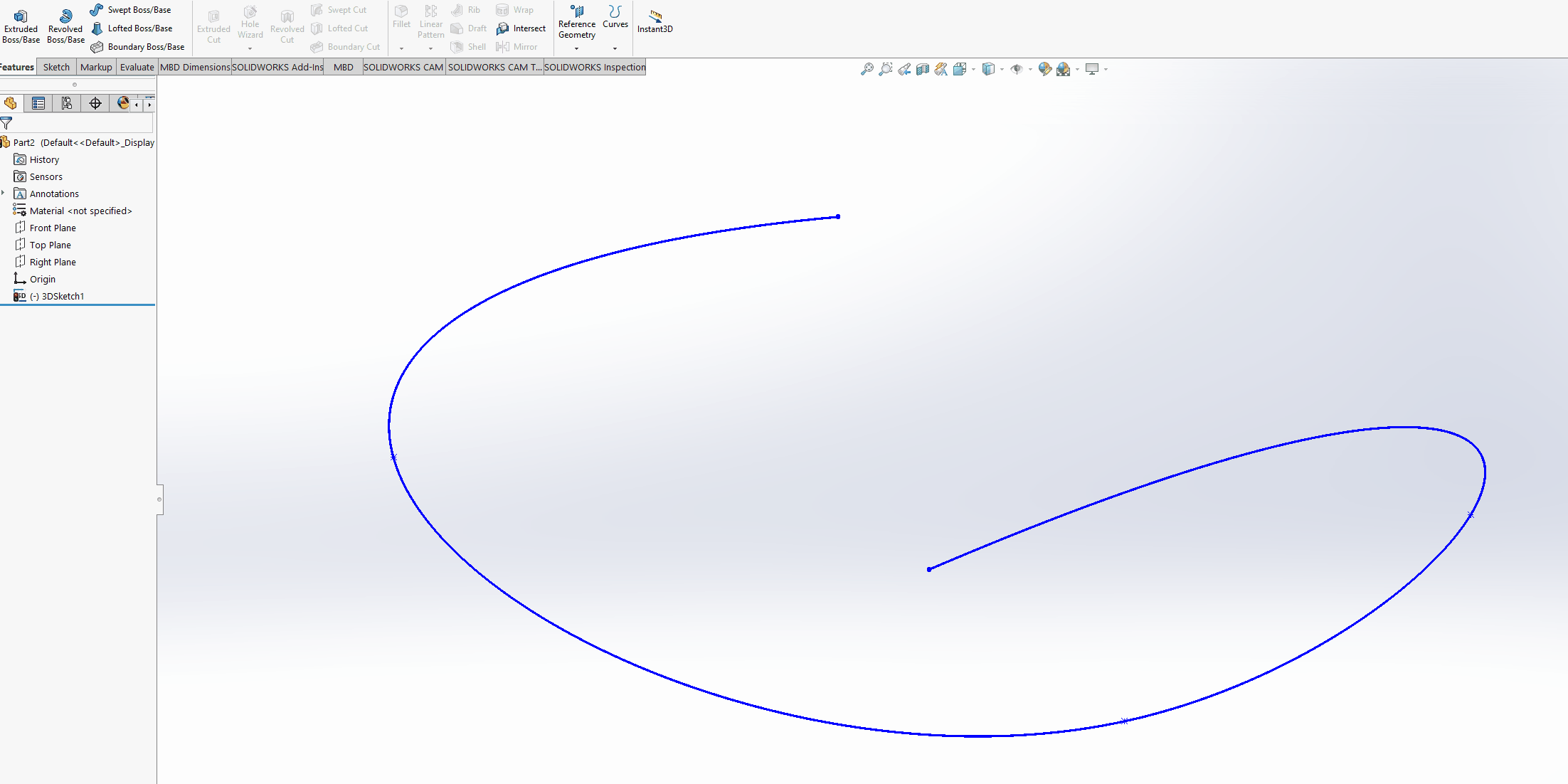

1. Chọn đường dẫn (Path): Chọn Sketch mà bạn đã tạo để làm đường dẫn cho biên dạng. Đảm bảo rằng đường dẫn này có thể là một đường thẳng hoặc đường cong mà bạn muốn biên dạng hình tròn đi theo.
2. Đặt đường kính cho hình tròn: Xác định đường kính cho Circular Profile. Đây là kích thước của hình tròn mà bạn muốn tạo dọc theo đường dẫn.
3. Lựa chọn Thin Feature (Tùy Chọn Ống Rỗng): Nếu bạn muốn tạo ra một hình tròn dạng ống rỗng, có thể chọn Thin Feature. Tính năng này cho phép bạn tạo một dạng rỗng với độ dày thành ống tùy chỉnh, thay vì tạo ra một hình tròn đặc.

---

Bước 4: Hoàn Tất Thiết Lập và Xem Kết Quả

1. Sau khi đã xác định đường kính và đường dẫn, nhấn vào tick xanh trong hộp thoại Sweep Boss/Base hoặc trong Window Graphic để hoàn tất lệnh.
2. Kết quả: Mô hình 3D với Circular Profile sẽ được tạo ra theo đường dẫn bạn đã chọn. Nếu bạn đã chọn Thin Feature, lệnh sẽ tạo một ống rỗng, còn nếu không, bạn sẽ có một hình tròn đặc chạy theo đường dẫn.

---

Kết Quả Từ Circular Profile

Khi bạn sử dụng Circular Profile trong Sweep Boss/Base, kết quả là một khối 3D có hình dạng tròn hoặc ống, được kéo dọc theo đường dẫn bạn đã tạo. Bạn có thể dễ dàng điều chỉnh đường kính và chiều dài của khối để phù hợp với yêu cầu thiết kế.

Lợi ích của Circular Profile:

• Tạo hình ống hoặc chi tiết tròn: Dễ dàng tạo ra các chi tiết ống, khe hoặc các chi tiết có hình tròn trong không gian 3D.
• Tiết kiệm thời gian thiết kế: Không cần phải tạo từng phần của mô hình, SOLIDWORKS sẽ tự động kéo biên dạng theo đường dẫn.
• Chỉnh sửa linh hoạt: Bạn có thể thay đổi đường kính và chiều dài bất kỳ lúc nào mà không cần phải tạo lại mô hình từ đầu.

---

Lợi Ích Của Lệnh Sweep Boss/Base với Circular Profile

• Tính linh hoạt: Lệnh này rất linh hoạt và có thể áp dụng cho nhiều loại chi tiết, từ các ống trụ đơn giản đến các chi tiết có hình dáng phức tạp hơn.
• Tiết kiệm vật liệu: Khi sử dụng Thin Feature, bạn có thể tạo các chi tiết rỗng giúp giảm trọng lượng và tiết kiệm vật liệu trong thiết kế.
• Dễ dàng tạo hình tròn: Đây là công cụ tuyệt vời để tạo các chi tiết có hình tròn đồng đều dọc theo bất kỳ đường dẫn nào mà bạn muốn.

Với Sweep Boss/Base và Circular Profile, bạn có thể tạo ra các mô hình 3D một cách nhanh chóng và hiệu quả, đồng thời nâng cao độ chính xác trong quá trình thiết kế.
